Lente térmica infrarroja de distancia focal de 13 mm

Resumen del producto

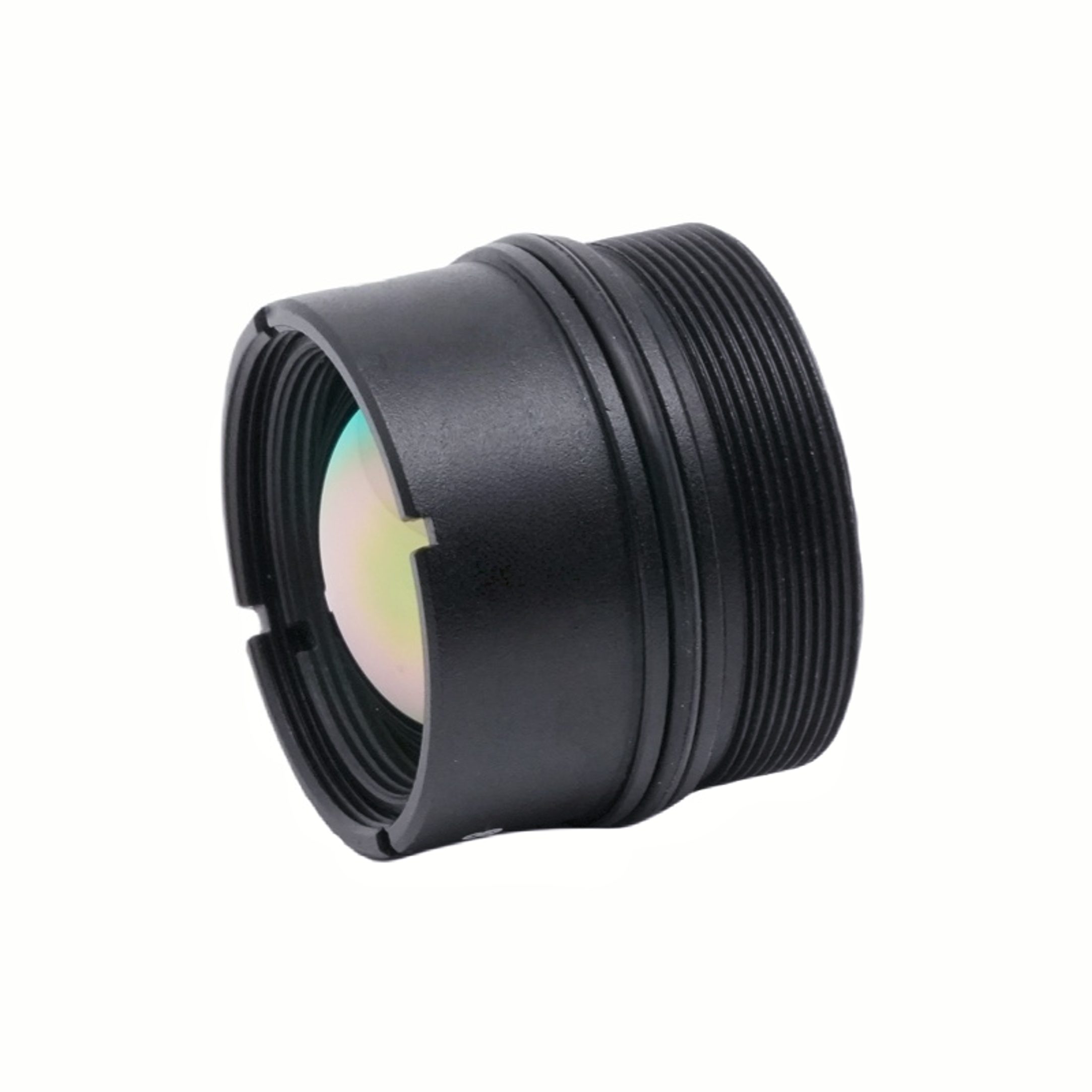

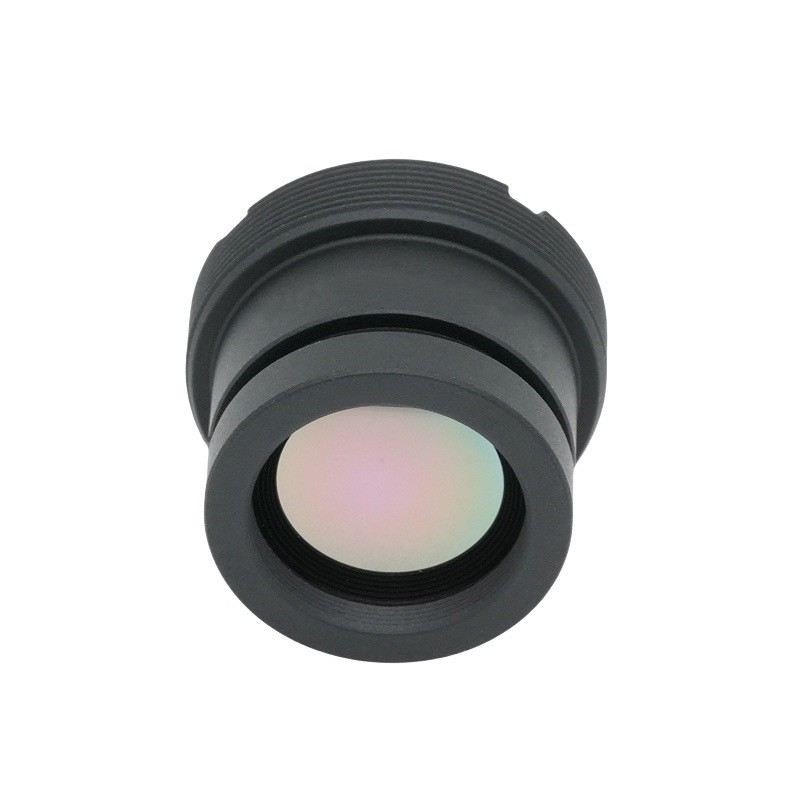

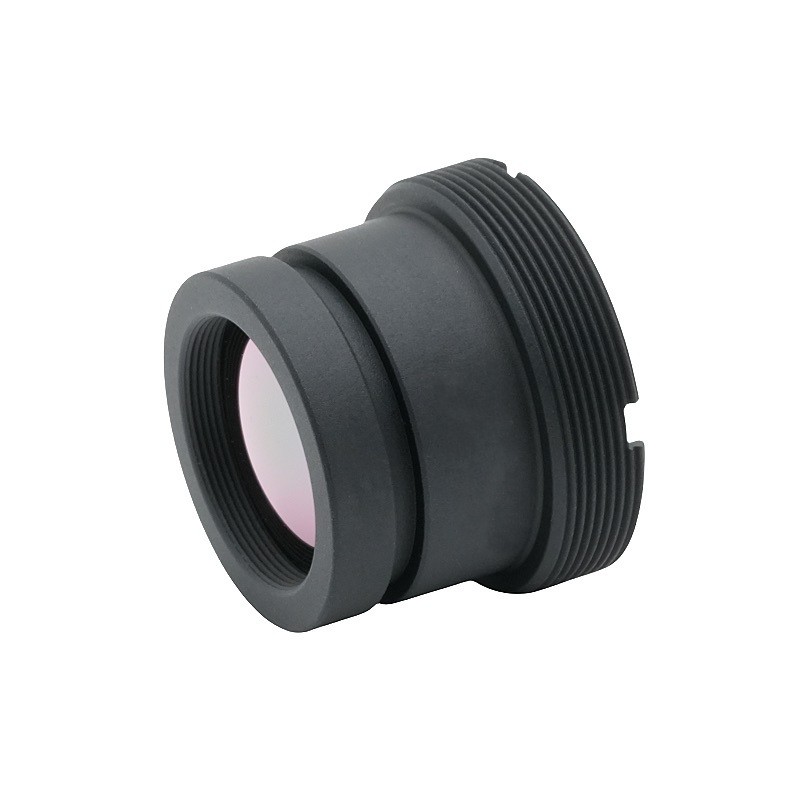

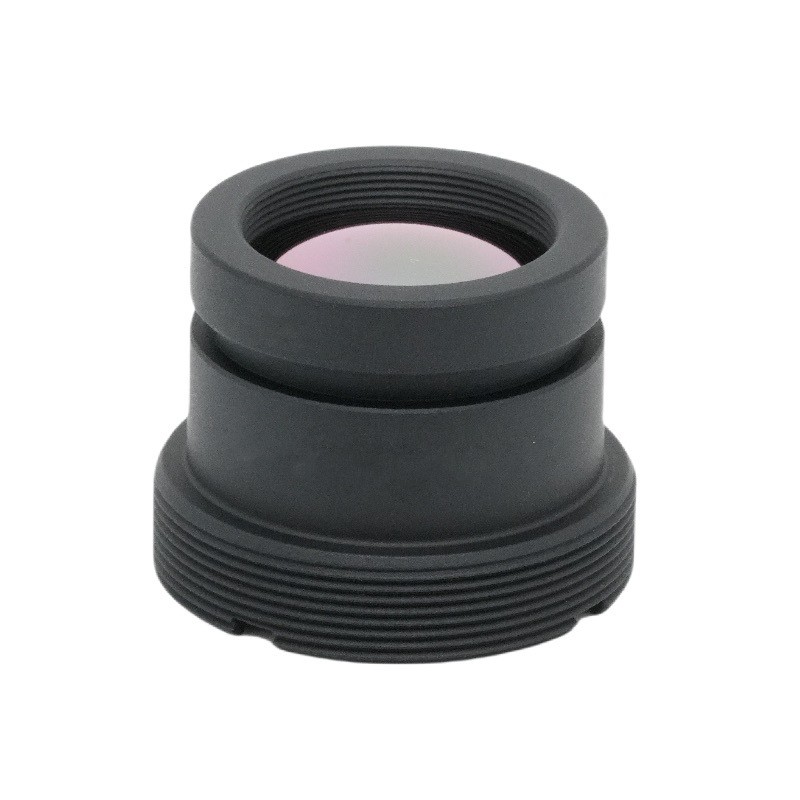

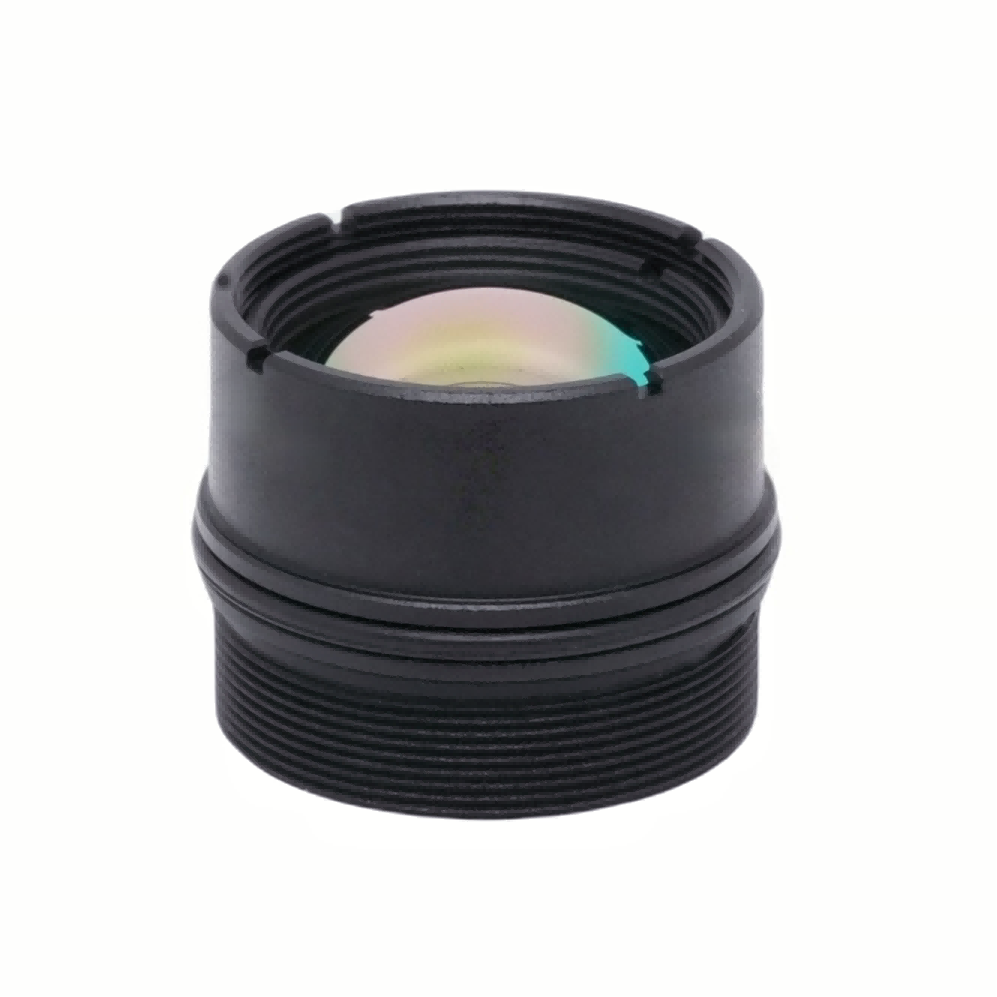

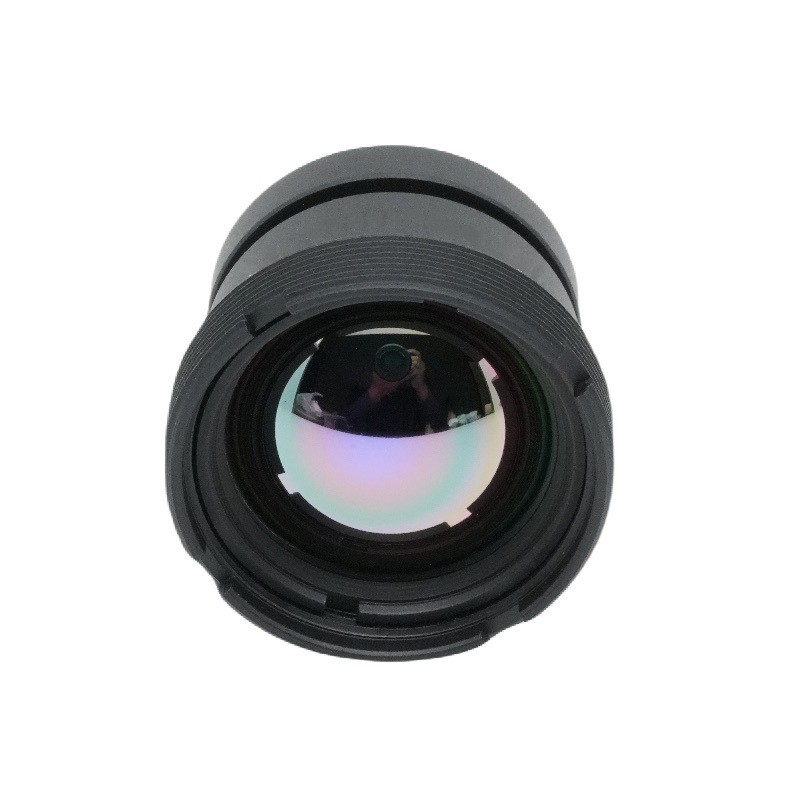

Fabricado porÓptica BOSHITecnología, esta lente térmica no refrigerada F1.0 de 13 mm está optimizada para la banda infrarroja de onda larga de 8‑12 μm. EsteLente de imagen térmicaSe combina perfectamente con detectores de resolución de 640 × 512 con una dimensión de píxeles de 12 μm. Al adoptar una gran apertura F1.0, la lente captura una tenue radiación infrarroja para ofrecer salidas térmicas claras en escenas de bajo contraste. Su elemento óptico frontal alcanza el grado de protección IP67 y las superficies expuestas están cubiertas con un revestimiento AR duradero para mantener un rendimiento estable en entornos exteriores complicados. El enfoque cubre desde 1 metro hasta el infinito y la temperatura de trabajo oscila entre -40 ℃ y +80 ℃. El soporte compacto M20×0,5 permite un montaje cómodo. BOSHI Optical Technology lleva a cabo una estricta calibración óptica para garantizar una calidad óptica estable y consistente para la integración masiva de dispositivos de imágenes térmicas.

Descripción detallada del producto

Parámetro

1. Distancia focal y apertura: esta lente térmica no refrigerada presenta una distancia focal fija de 13 mm junto con una apertura ultrarrápida F1.0. La estructura de gran apertura maximiza la entrada de fotones infrarrojos, lo que aporta una mejora notable en la relación señal-ruido para sensores térmicos compatibles y sienta las bases para una salida de imágenes térmicas de alta calidad.

2. Espectro de trabajo: funciona dentro de la banda LWIR de 8‑12 μm, que actúa como la principal ventana de transmisión atmosférica para la detección térmica pasiva, lo que permite una adquisición confiable de señales térmicas en la mayoría de las condiciones de trabajo al aire libre.

3. Compatibilidad del detector: La lente está diseñada para detectores con resolución de 640×512 equipados con píxeles de 12 μm. Ofrece un campo de visión diagonal de 40,7°, un campo de visión horizontal de 32,6° y un campo de visión vertical de 26,3°, y satisface los requisitos de observación de alcance medio.

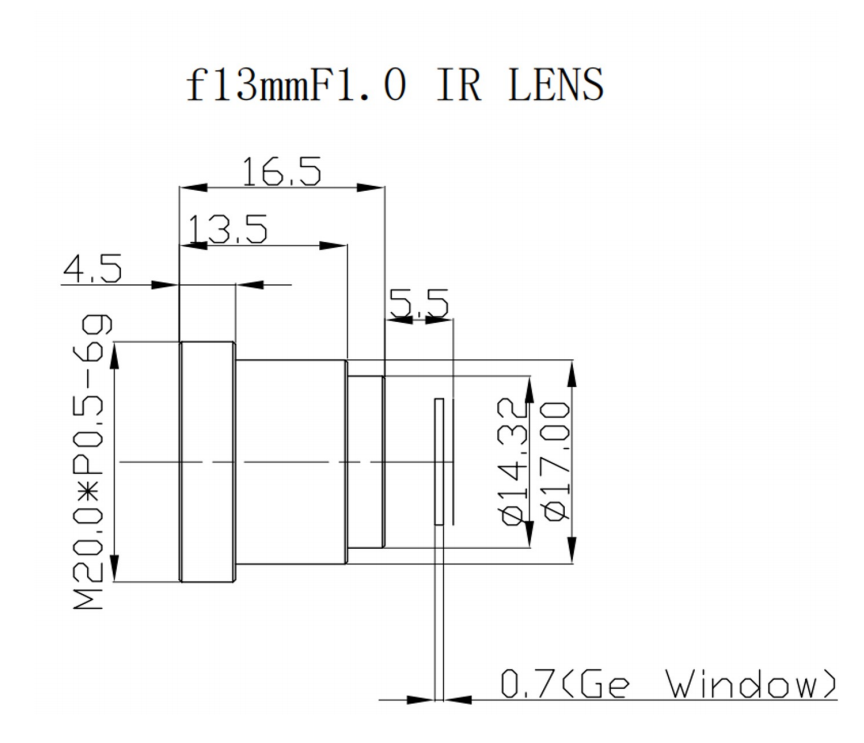

4. Especificaciones mecánicas y medioambientales: Adopta un soporte M20×0,5 para un montaje sencillo y fiable. El componente óptico frontal cuenta con protección de ingreso IP67. La temperatura de funcionamiento oscila entre -40 ℃ y +80 ℃, por lo que se adapta a ambientes exteriores extremadamente fríos y calientes. El rango de enfoque se extiende desde 1 metro hasta el infinito y admite la detección térmica de objetivos tanto de cerca como de lejos.

5. Índice óptico: la transmitancia total alcanza no menos del 86%, la iluminación relativa no es menos del 75%. La distorsión se controla dentro de ≤‑1,5%. Se aplica un revestimiento antirreflectante a las superficies ópticas expuestas para reducir la pérdida por reflexión de la superficie. Todos los indicadores de parámetros son estrictamente inspeccionados por BOSHI Optical Technology para verificar la consistencia del producto por lotes.

Ventajas de rendimiento

1. Excelente sensibilidad térmica en condiciones de poca luz. Como lente LWIR F1.0, recolecta sustancialmente más energía infrarroja en comparación con lentes infrarrojas con un valor de apertura más pequeño. Esta capacidad mejora la definición de la imagen durante las tareas de detección a larga distancia y brinda un rendimiento de imagen confiable en escenas térmicas de bajo contraste.

2. Uniformidad óptica favorable. La alta iluminación relativa mantiene un brillo uniforme en todo el cuadro de la imagen y evita el fenómeno de las esquinas oscuras. La baja distorsión preserva las características geométricas reales de los objetivos y crea una base de imagen confiable para el trabajo de medición y reconocimiento de objetivos.

3. Alta eficiencia de utilización espectral. El revestimiento AR más una transmitancia total de ≥86 % reduce al máximo la pérdida de energía infrarroja. Puede desbloquear completamente el potencial de rendimiento de los detectores infrarrojos no refrigerados compatibles y aprovechar al máximo la capacidad del hardware de la lente de imagen térmica.

4. Potente adaptabilidad ambiental. La estructura de lente frontal IP67 a prueba de agua y polvo elimina la necesidad de ventanas protectoras externas adicionales para muchos escenarios de instalación. El amplio alcance de la temperatura de funcionamiento limita el desenfoque y la variación del rendimiento cuando la temperatura ambiente cambia drásticamente. BOSHI Optical Technology completa múltiples rondas de verificación de confiabilidad ambiental para este producto.

5. Integración compacta conveniente. El soporte estándar M20×0,5 admite una instalación perfecta en cámaras térmicas miniaturizadas desarrolladas por desarrolladores de sistemas cooperativos. La estructura general es compacta y ahorra espacio para los equipos de imágenes térmicas.

Campos de aplicación

1. Seguridad fronteriza y vigilancia perimetral. La lente térmica no refrigerada admite monitoreo térmico exterior las 24 horas. Captura firmas térmicas de objetos intrusos día y noche y ayuda a la detección de intrusiones perimetrales en sitios de seguridad.

2. Mantenimiento predictivo industrial. EsteLente de imagen térmicacapta señales térmicas de sobrecalentamiento de equipos eléctricos, instalaciones mecánicas y tuberías. Ayuda a los operadores a descubrir fallas de sobrecalentamiento ocultas antes de que se averíe el equipo y respalda la inspección del estado del equipo industrial.

3. Visión térmica en automoción. Sirve para sistemas de asistencia a la conducción de visión nocturna por infrarrojos no originales. La respuesta espectral de 8 a 12 μm ayuda a los sistemas del vehículo a detectar obstáculos en la carretera y objetivos vivos en condiciones de conducción nocturna o con poca visibilidad.

4. Sistemas no tripulados. Funciona como carga útil térmica instalada en pequeños vehículos aéreos no tripulados y vehículos terrestres no tripulados. Proporciona datos de imágenes térmicas para misiones de búsqueda y rescate, patrullas de campo y tareas de percepción de situación.

5. Prevención de incendios y vigilancia forestal. La lente LWIR identifica fuentes tempranas de calor ocultas dentro de áreas forestales. Apoya la alerta temprana de riesgos de incendios forestales antes de que surja una llama abierta.

6. Auditoría energética del edificio. Realiza inspecciones térmicas para estructuras de edificios. Los usuarios pueden localizar la posición de la pérdida de calor, el punto de fuga de aire y los defectos de aislamiento mediante imágenes térmicas para guiar la renovación del edificio con ahorro de energía.

7. Vigilancia marítima. Realiza la detección de objetivos marítimos de día y de noche en condiciones marítimas de niebla. Proporciona una salida de imágenes térmicas estable para tareas de monitoreo en alta mar.
