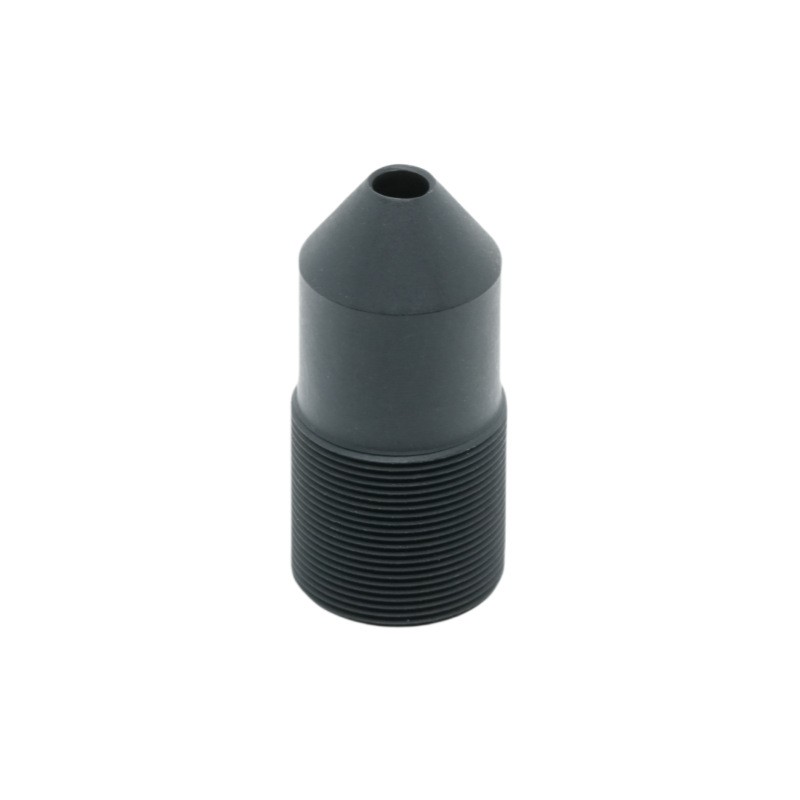

Lente cónica cónica de 16 mm

Resumen del producto:

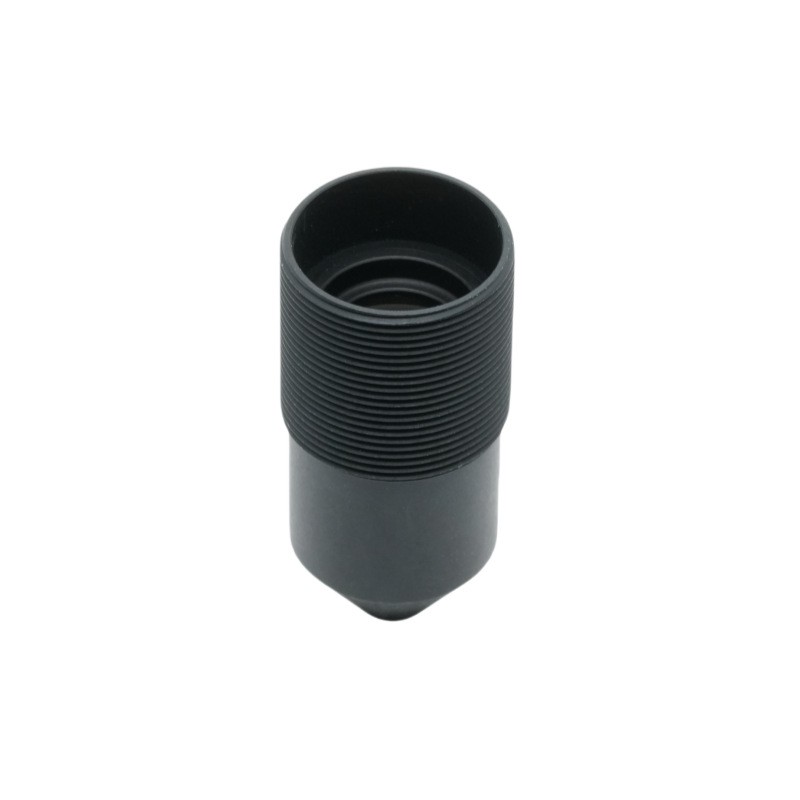

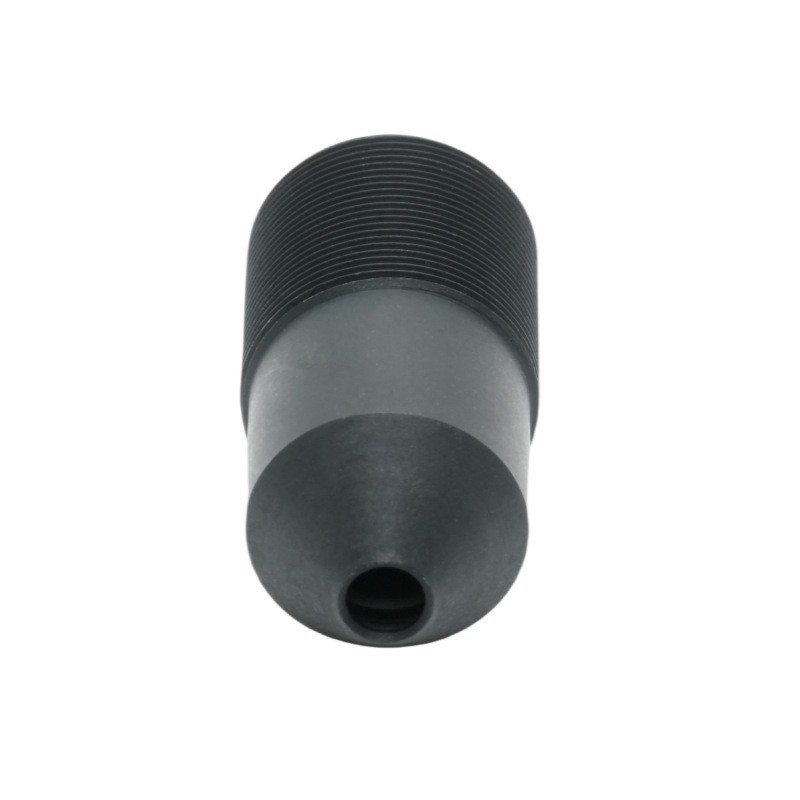

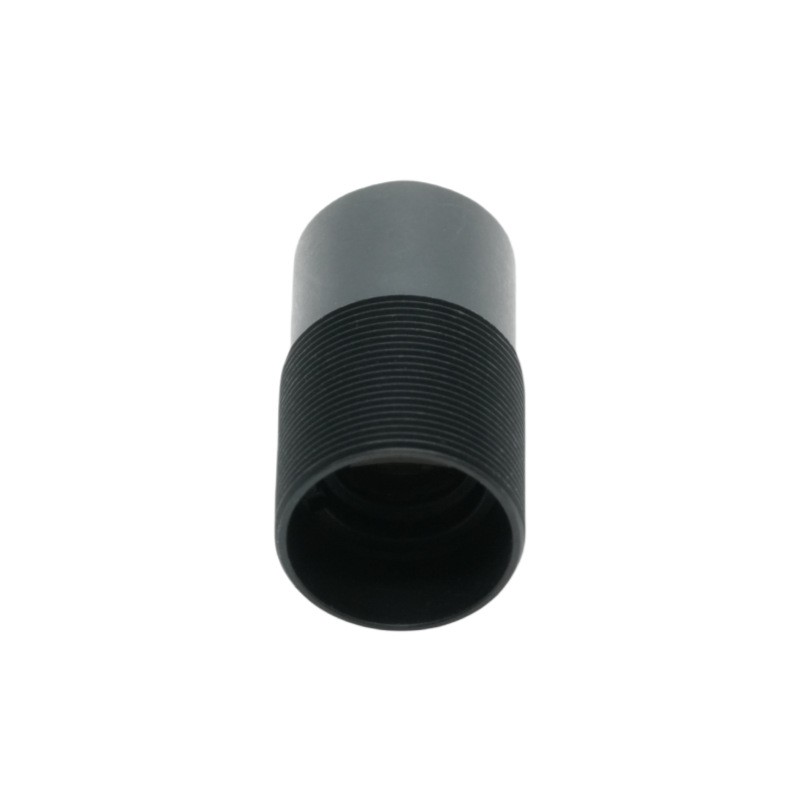

El PL-1645F-M12 de BOSHI Optical Technology es un objetivo compacto de distancia focal fija de 16 mm y apertura F4,5 diseñado específicamente para sensores de formato de 1/2". Diseñado con una construcción totalmente de vidrio de 4 elementos de vidrio, este objetivo con montura M12 ofrece un campo de visión diagonal de 28,3° y admite un círculo de imagen máximo de Ø8,5 mm, lo que lo convierte en una combinación ideal para lectores de imágenes de 1/2" y más pequeños en Sistemas de visión con limitaciones de espacio. Con una distancia focal trasera mecánica de 3,65 mm y una longitud total de seguimiento de solo 28,65 mm, el PL-1645F-M12 se integra perfectamente en módulos de cámara de nivel de placa para inspección industrial, identificación biométrica y aplicaciones de imágenes integradas. La tecnología óptica BOSHI ha optimizado esta lente de 16 mm F4.5 para una iluminación superior de borde a borde, logrando una iluminación relativa del 95% y una distorsión de TV ultrabaja de -0,25%, lo que garantiza una reproducción fiel de la imagen incluso en escenas de alto contraste. El ángulo del rayo principal está estrictamente controlado por debajo de 8°, lo que minimiza el viñeteado y el cambio de color cuando se combina con sensores CMOS modernos. Ya sea que se utilice en automatización de fábricas, lectores de códigos de barras de logística o dispositivos de imágenes médicas, esta lente con sensor de 1/2" ofrece una combinación equilibrada de resolución, compacidad y rentabilidad. Confíe en la tecnología óptica BOSHI para ofrecer un rendimiento óptico confiable para su producto de visión de próxima generación, con el PL-1645F-M12 estableciendo el punto de referencia en precisión en la categoría de lentes M12.

Descripción detallada del producto:

1. Parámetro detallado

Distancia focal (EFL):16 mm ±5 %: proporciona una perspectiva de teleobjetivo moderada, ideal para el reconocimiento de objetos a distancias de trabajo de entre 100 mm y 2000 mm.

Apertura (F/NO):F4,5 ±5%: equilibra el rendimiento de la luz con la profundidad de campo, adecuado para ambientes interiores y exteriores bien iluminados sin sacrificar la resolución.

Construcción óptica:4G (elementos totalmente de vidrio): garantiza estabilidad térmica, alta transmitancia y resistencia a la degradación ambiental en comparación con los diseños híbridos de plástico y vidrio.

Círculo de imagen:Ø8,5 mm máximo: cubre completamente sensores de 1/2" (diagonal ~8 mm) y es compatible con formatos de 1/2,3" y 1/3".

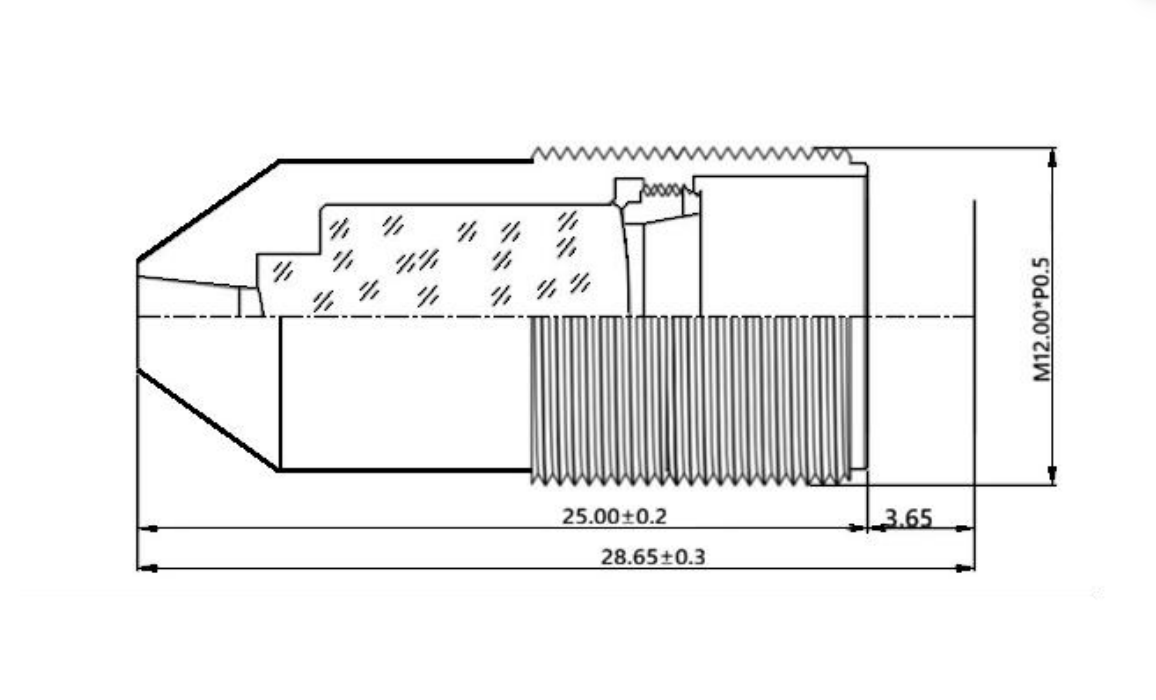

Distancia focal trasera mecánica:3,65 mm ±0,2: permite una integración sencilla con placas de sensores M12 estándar y portafiltros de corte IR opcionales.

Longitud total de la pista:28,65 mm ±0,3: perfil ultracompacto para cámaras miniaturizadas en drones, dispositivos portátiles y nodos de vigilancia.

Distorsión de televisión:-0,25 %: distorsión de barril casi invisible, fundamental para aplicaciones de medición y OCR.

Iluminación relativa:95,0 %: uniformidad excepcional, que reduce la necesidad de corrección de campo plano en el posprocesamiento.

CRA (ángulo del rayo principal):<8°: coincide con el conjunto de microlentes de la mayoría de los sensores Sony, ON Semi y OmniVision de 1/2", lo que evita la sombra de color.

Montar:M12×P0.5: rosca estándar de la industria para una rápida intercambiabilidad y alineación activa.

2. Ventajas de rendimiento

Alta uniformidad y baja distorsión: la iluminación relativa del 95 % y la distorsión del -0,25 % garantizan que la lente de apertura F4.5 de 16 mm de longitud focal produzca imágenes geométricamente precisas con una caída mínima, lo que reduce la sobrecarga algorítmica de corrección en los canales de visión artificial.

CRA optimizado para sensores modernos: con un ángulo de rayo principal inferior a 8°, esta lente de sensor de 1/2" elimina los artefactos de color periféricos, lo que permite un equilibrio de blancos y una fidelidad de color constantes en todo el campo, una ventaja fundamental para el reconocimiento facial y la clasificación basada en colores.

Robustez totalmente de vidrio: la construcción 4G resiste el cambio de enfoque debido a las fluctuaciones de temperatura (-20 °C a +70 °C), lo que hace que la lente industrial con montura M12 sea confiable en plantas de fábrica, quioscos exteriores y cámaras auxiliares de automóviles.

Diseño mecánico compacto: Con solo 28,65 mm de longitud, cabe en gabinetes delgados, mientras que el BFL de 3,65 mm proporciona un amplio espacio para cubreobjetos o pilas de filtros, lo que simplifica el diseño mecánico para los integradores de sistemas.

Compatibilidad Plug-and-Play: La rosca M12 y la distancia focal trasera estándar permiten el reemplazo directo de lentes existentes sin rediseño mecánico, lo que reduce el tiempo de comercialización para los fabricantes de equipos originales (OEM) de cámaras.

3. Dominio de aplicación

Visión artificial industrial: la configuración de 16 mm F4.5 sobresale en la detección de defectos en líneas de producción (por ejemplo, inspección de PCB, análisis de rayones de superficies) donde el aumento moderado y la baja distorsión son primordiales.

Biometría y control de acceso: la lente del sensor de 1/2" ofrece iris y rasgos faciales nítidos a distancias de trabajo de 30 a 50 cm, mientras que el CRA <8° garantiza compatibilidad con sensores NIR mejorados para iluminación IR activa.

Logística y lectura de códigos de barras: el campo de visión de 28,3° y la alta iluminación relativa permiten una decodificación confiable de códigos 1D/2D en diferentes tamaños de paquetes, incluso con iluminación desigual.

Sistemas OEM integrados: desde evitar obstáculos con drones hasta endoscopia médica, la lente con montura M12 ofrece un factor de forma probado para la producción en volumen, con la tecnología óptica BOSHI que proporciona documentación óptica y mecánica completa para una rápida integración.

Monitoreo inteligente de comercios minoristas y estantes: el perfil de baja distorsión admite una estimación precisa de las dimensiones del producto y el cumplimiento del planograma, mientras que la carcasa compacta cabe en cámaras discretas montadas en el techo o en el borde de los estantes.
