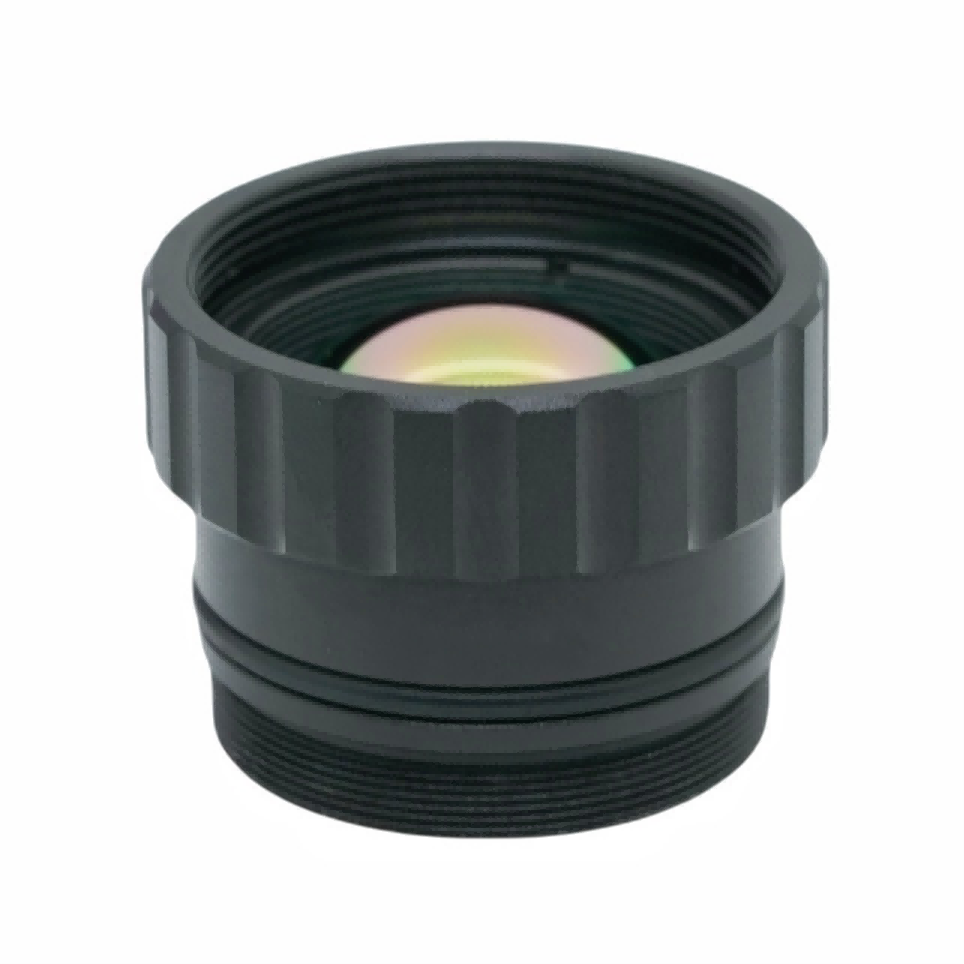

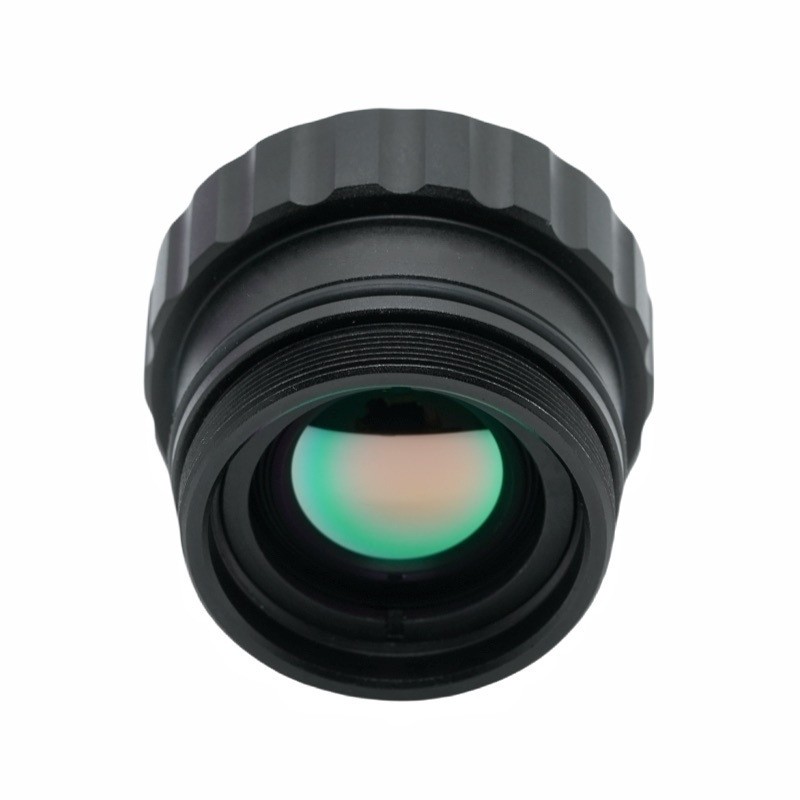

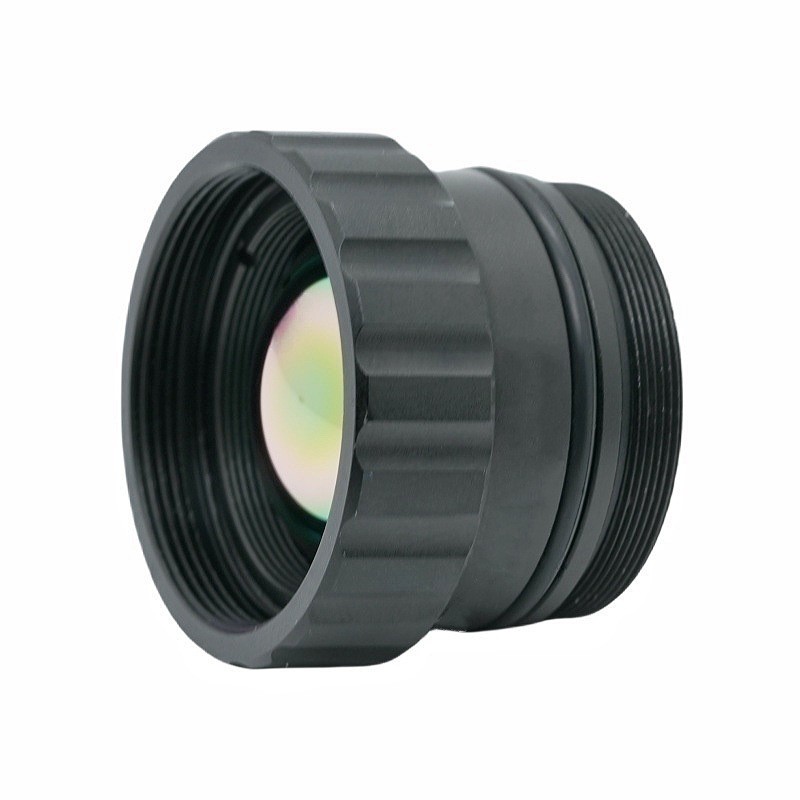

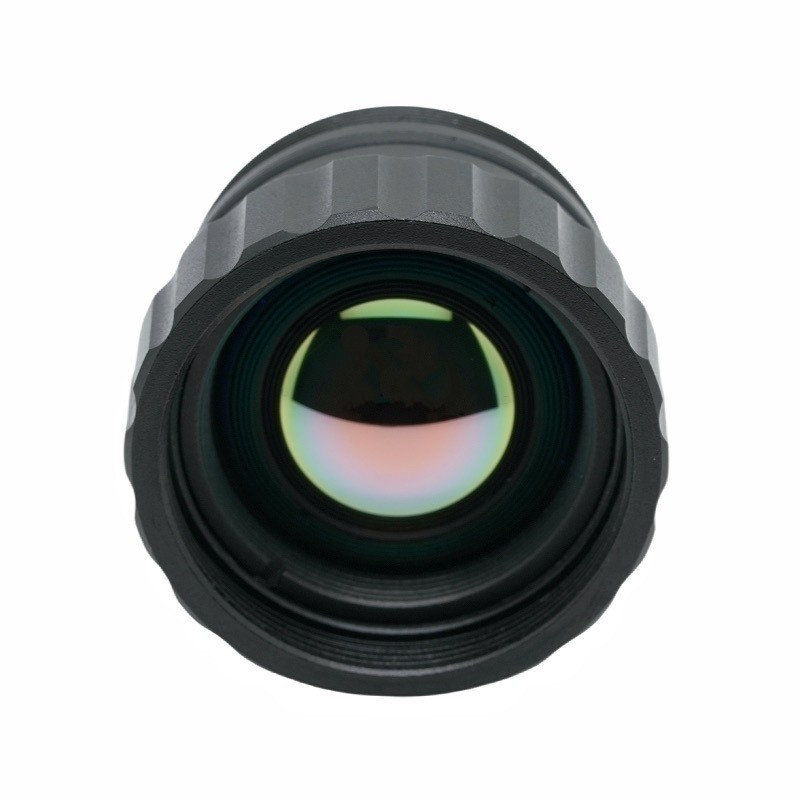

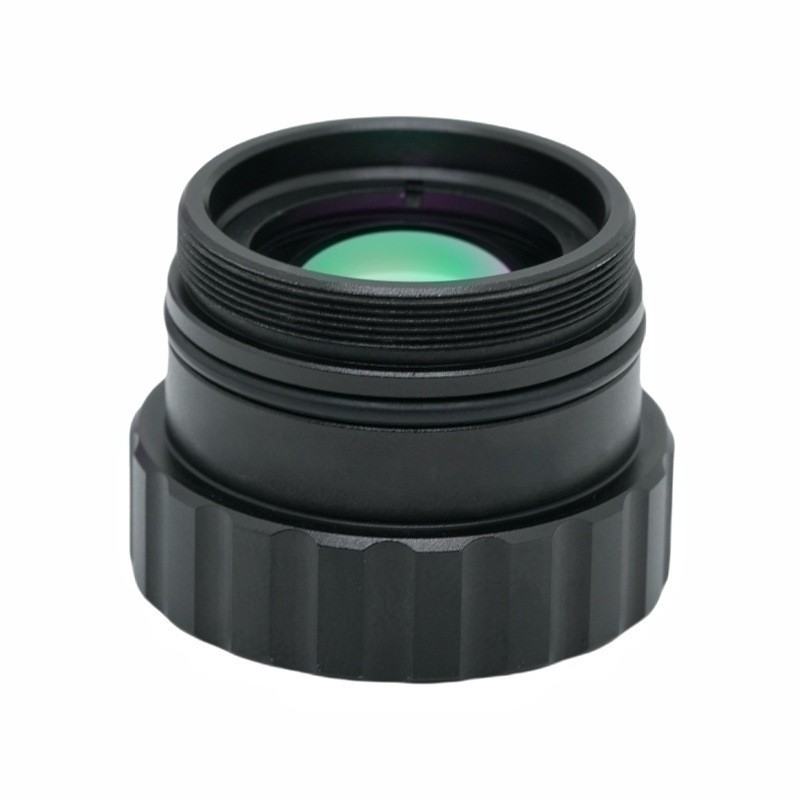

Lente de imagen térmica de distancia focal de 19 mm

Breve introducción del producto

Esta lente térmica infrarroja F1.0 de 19 mm desarrollada por BOSHI Optical Technology es un componente óptico de alto rendimiento diseñado para sistemas de imágenes térmicas infrarrojas de onda larga que funcionan dentro de la banda de longitud de onda de 8‑12 μm. Esta lente infrarroja de 19 mm admite detectores infrarrojos de 640 × 512,12 μm y logra un delicado equilibrio entre un campo de visión horizontal moderado y una notable capacidad de captación de luz. Fabricada por BOSHI Optical Technology, esta lente infrarroja de onda larga aplica un revestimiento AR sobre todas las superficies ópticas expuestas y ofrece una construcción impermeable IP67 para el elemento frontal para hacer frente a las complicadas condiciones exteriores. Cuenta con un enfoque ajustable que cubre desde 0,5 metros hasta el infinito y mantiene un rendimiento óptico estable entre -40 ℃ y +80 ℃, brindando una transmitancia y una salida de iluminación relativa satisfactorias. Actúa como hardware óptico confiable para monitoreo industrial, seguridad perimetral y cámaras térmicas de medición de temperatura.

Descripción detallada del producto

1. Análisis de parámetros

Especificaciones ópticas:Esta lente infrarroja de 19 mm viene con una apertura ultragrande F1.0 y su campo de visión horizontal puede alcanzar los 22,85 grados, lo que equilibra bien la distancia de detección y la capacidad de cobertura de la escena. Su longitud de onda operativa cae en la ventana atmosférica infrarroja de onda larga de 8 a 12 μm, que sirve como banda espectral central para imágenes térmicas pasivas. La óptica de imágenes térmicas puede recoger suficiente radiación infrarroja para la reconstrucción de imágenes.

Compatibilidad del detector:La estructura óptica está optimizada para adaptarse a una resolución de 640 × 512 junto con detectores infrarrojos de paso de píxeles de 12 μm. Puede combinar perfectamente con los principales módulos de sensores de lentes IR no refrigerados disponibles en el mercado.

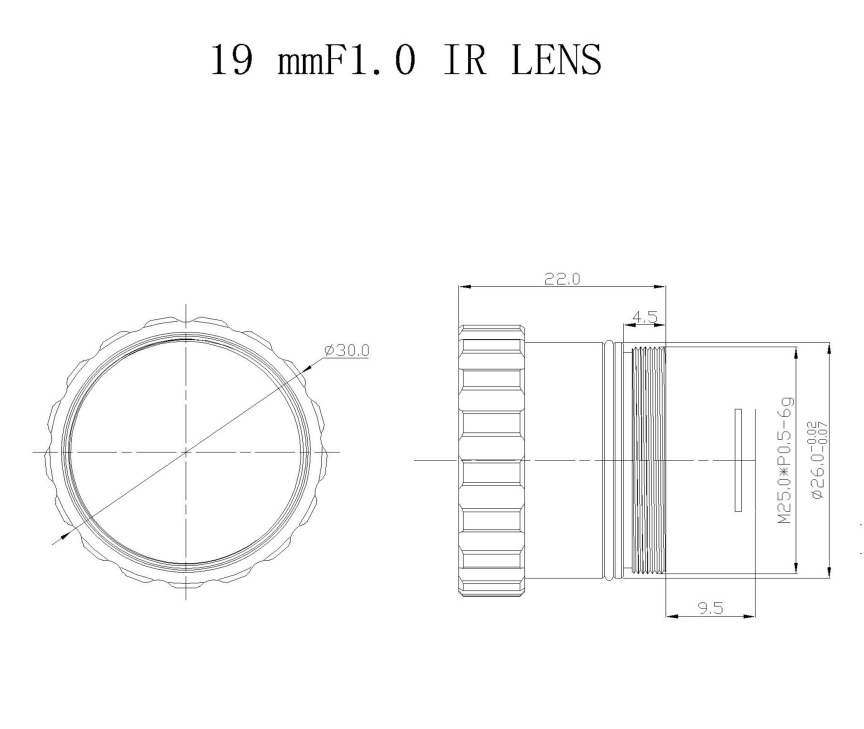

Parámetros mecánicos y ambientales:Adopta una estructura de rosca estándar de montaje M25 × 0,5 para facilitar el trabajo de instalación y montaje. El rango de ajuste del enfoque abarca desde 0,5 metros hasta el infinito y puede satisfacer las demandas de observación tanto de objetivos de corto alcance como de escenas de larga distancia. El rango de temperatura de trabajo se extiende de -40 ℃ a +80 ℃, lo que se adapta a entornos de trabajo ultrafríos y de alta temperatura. El componente óptico frontal alcanza el grado de protección de ingreso IP67 para resistir la entrada de polvo y agua en el exterior.

Índices de calidad óptica: las superficies ópticas expuestas adoptan un tratamiento de revestimiento AR. La transmitancia general de esta lente infrarroja de onda larga puede alcanzar no menos del 90 por ciento. Su iluminación relativa se mantiene por encima del 86 por ciento. El valor de distorsión se controla por debajo de menos 10 por ciento para garantizar el rendimiento de la geometría de la imagen.

2. Ventajas de rendimiento

1. Colección de luces superiores:La estructura de apertura ultragrande F1.0 aumenta significativamente la eficiencia de recepción de fotones infrarrojos. Cuando la señal de radiación térmica es débil, las cámaras térmicas equipadas con esta lente infrarroja de 19 mm aún pueden generar imágenes claras de contraste de temperatura.

2. Alta eficiencia óptica:AR Coating coopera con el grupo de lentes ópticas para reducir la pérdida de energía infrarroja. La transmitancia general se mantiene por encima del 90 por ciento. La iluminación relativa superior al 86 por ciento mantiene el brillo de la imagen uniforme desde el centro hacia los bordes y evita eficazmente el fenómeno de las esquinas oscuras en la imagen.

3. Adaptabilidad a entornos hostiles:La lente frontal alcanza el nivel de protección IP67, que bloquea la invasión de polvo y la erosión por salpicaduras de agua. El amplio alcance de la temperatura de trabajo suprime la deriva térmica óptica de manera efectiva. La tecnología óptica BOSHI lleva a cabo una estricta verificación de la adaptabilidad de la temperatura para esta óptica de imagen térmica, por lo que se puede mantener un rendimiento de imagen estable bajo cambios frecuentes de temperatura.

4.Ajuste de enfoque flexible:El rango de enfoque desde 0,5 metros hasta el infinito permite cambiar sin problemas entre tareas de inspección de objetivos de corta distancia y tareas de monitoreo de largo alcance. Los usuarios pueden finalizar el ajuste del enfoque de acuerdo con los requisitos reales de distancia del objeto.

5. Distorsión controlable:El índice de distorsión se mantiene por debajo del -10 por ciento. Reduce la deformación geométrica de las imágenes de salida y aumenta la precisión de la medición para escenarios de aplicaciones relevantes para la medición de temperatura.

6. Interfaz estandarizada:La rosca estándar de montaje M25 × 0,5 puede realizar un acoplamiento y una integración rápidos con la mayoría de los principales conjuntos de cámaras térmicas infrarrojas no refrigeradas del mercado. Reduce la carga de trabajo de modificación personalizada para los integradores de sistemas.

3. Campo de aplicación

1. Seguridad perimetral y monitoreo de fronteras:El producto óptico de seguridad es una dirección de producto clave de BOSHI Optical Technology. Esta lente IR no refrigerada se puede instalar en cámaras de vigilancia térmica para exteriores. Implementa detección de intrusos durante todo el día sin asistencia de luz visible. Los escenarios de uso típicos incluyen monitoreo de cercas perimetrales de fábricas, protección de límites de parques y trabajos de inspección de fronteras.

2.Mantenimiento Predictivo Industrial:Esta lente infrarroja de 19 mm se puede montar en equipos de inspección térmica. El personal puede utilizarlo para descubrir fallas de sobrecalentamiento en instalaciones eléctricas, cojinetes mecánicos, gabinetes eléctricos y sistemas de tuberías. El descubrimiento temprano de fallas ayuda a evitar pérdidas inesperadas por apagado del equipo.

3.Sistemas de prevención de incendios y alerta temprana:La lente infrarroja de onda larga se puede implementar en proyectos de monitoreo de incendios forestales y trabajos de inspección de riesgo de incendio en almacenes. Puede detectar puntos anormales de alta temperatura con anticipación y ofrecer una señal de alerta temprana en caso de accidentes de incendio.

4. Sistemas de visión térmica montados en vehículos:Sirve como componente visual auxiliar nocturno para vehículos especiales. En entornos completamente oscuros o en condiciones climáticas con mucha niebla, finaliza el trabajo de detección de peatones, obstáculos en la carretera y animales salvajes.

5. Detección de conservación de energía en edificios:Se puede combinar con cámaras termográficas portátiles. Los trabajadores aplican esta óptica de imágenes térmicas para comprobar la situación de pérdida de calor de las paredes del edificio, la posición de las fugas de aire y los problemas de defectos de la capa de aislamiento. Proporciona soporte de datos para la renovación de edificios con ahorro de energía.

6.Cargas útiles del sistema no tripulado:Este producto se puede integrar en dispositivos UAV. Realiza tareas de reconocimiento térmico aéreo, vigilancia ambiental y búsqueda y rescate. El rendimiento IP67 garantiza el funcionamiento de vuelos de vehículos aéreos no tripulados en exteriores.
