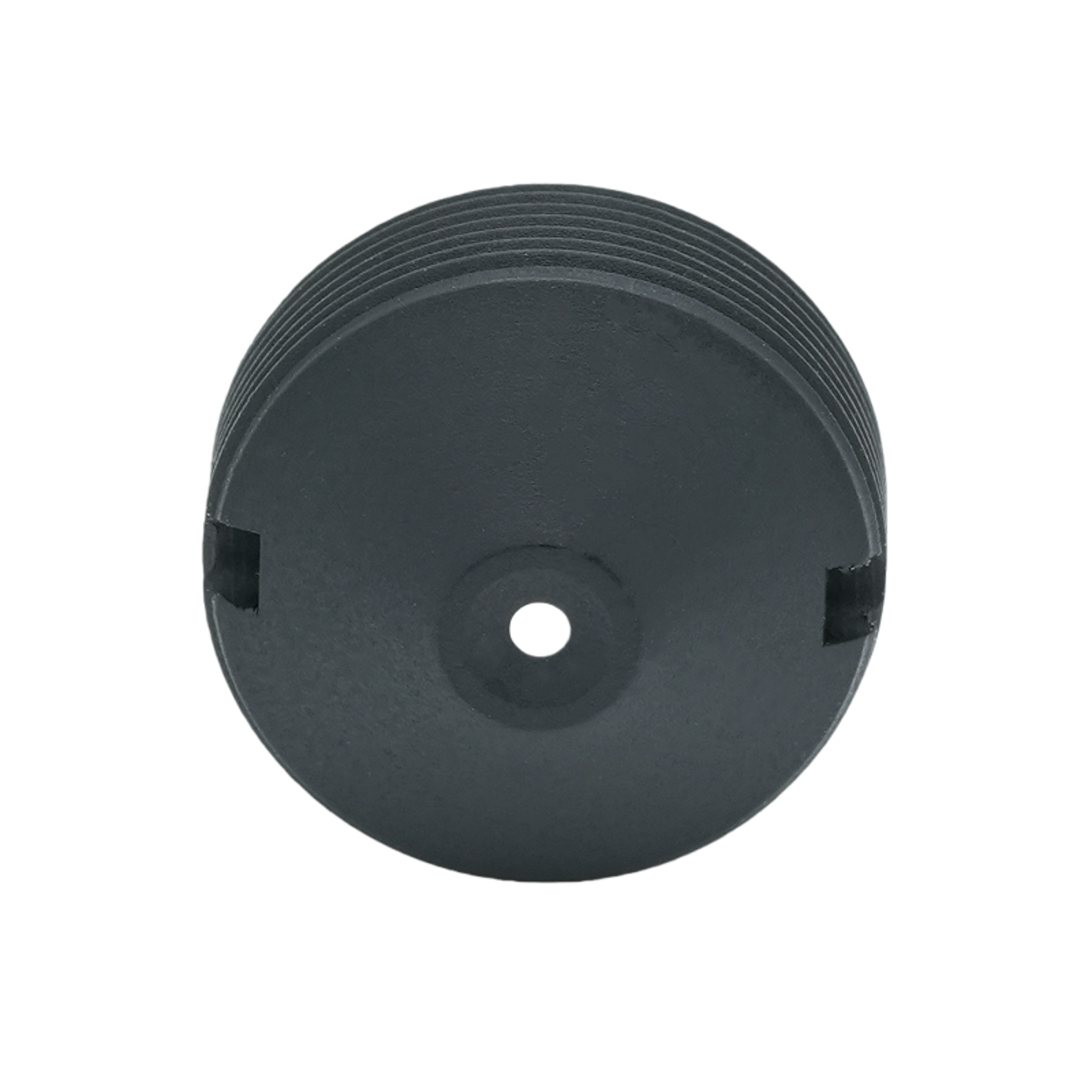

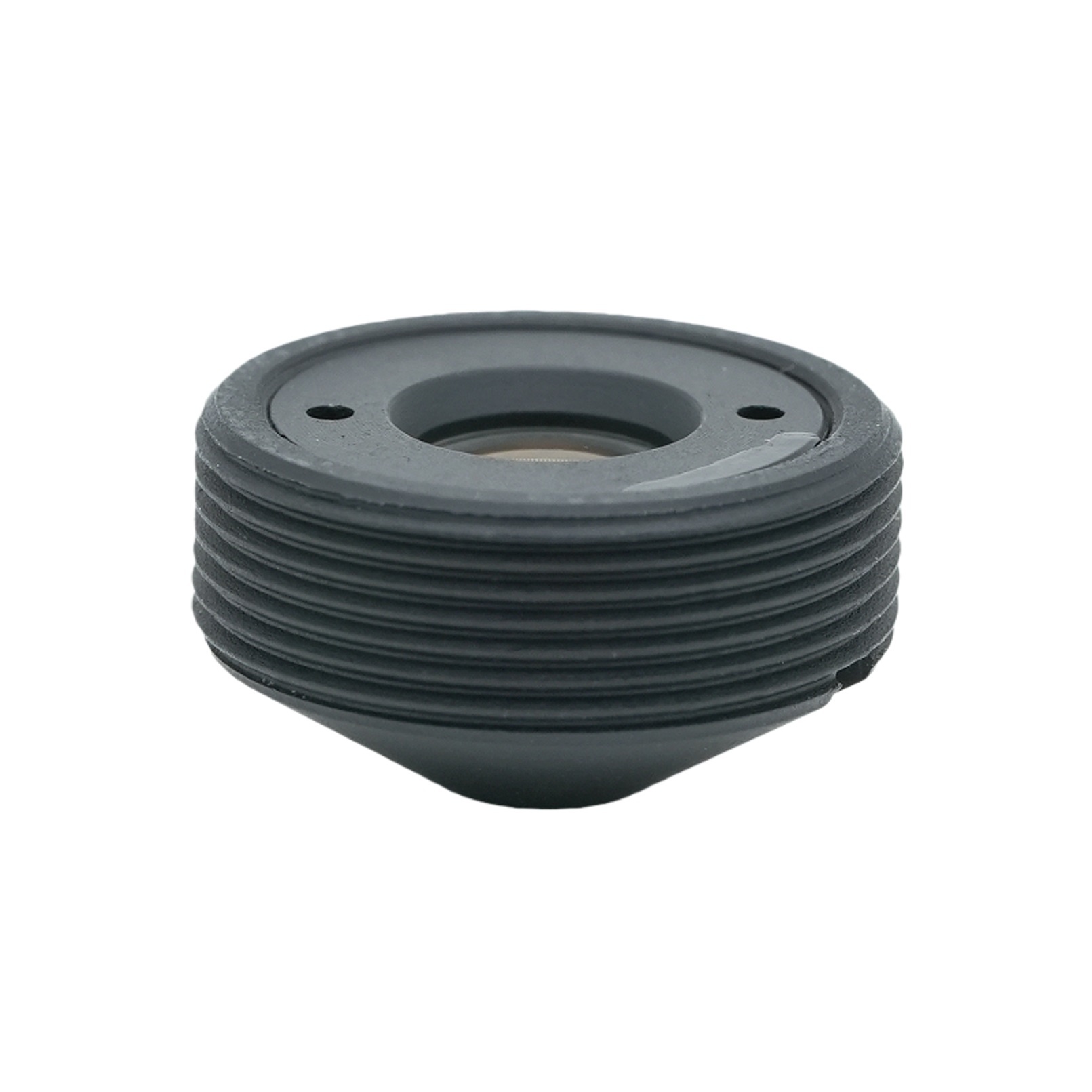

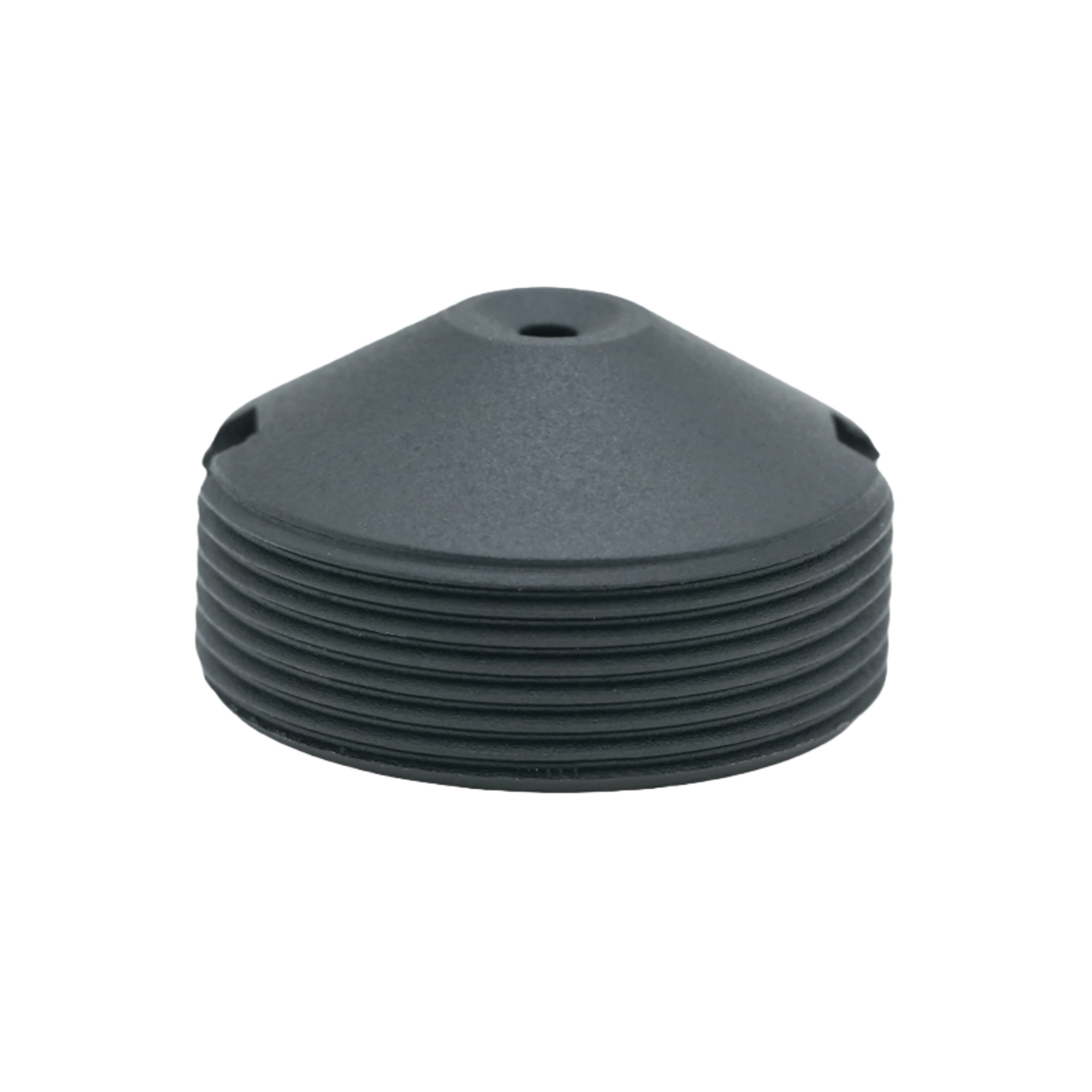

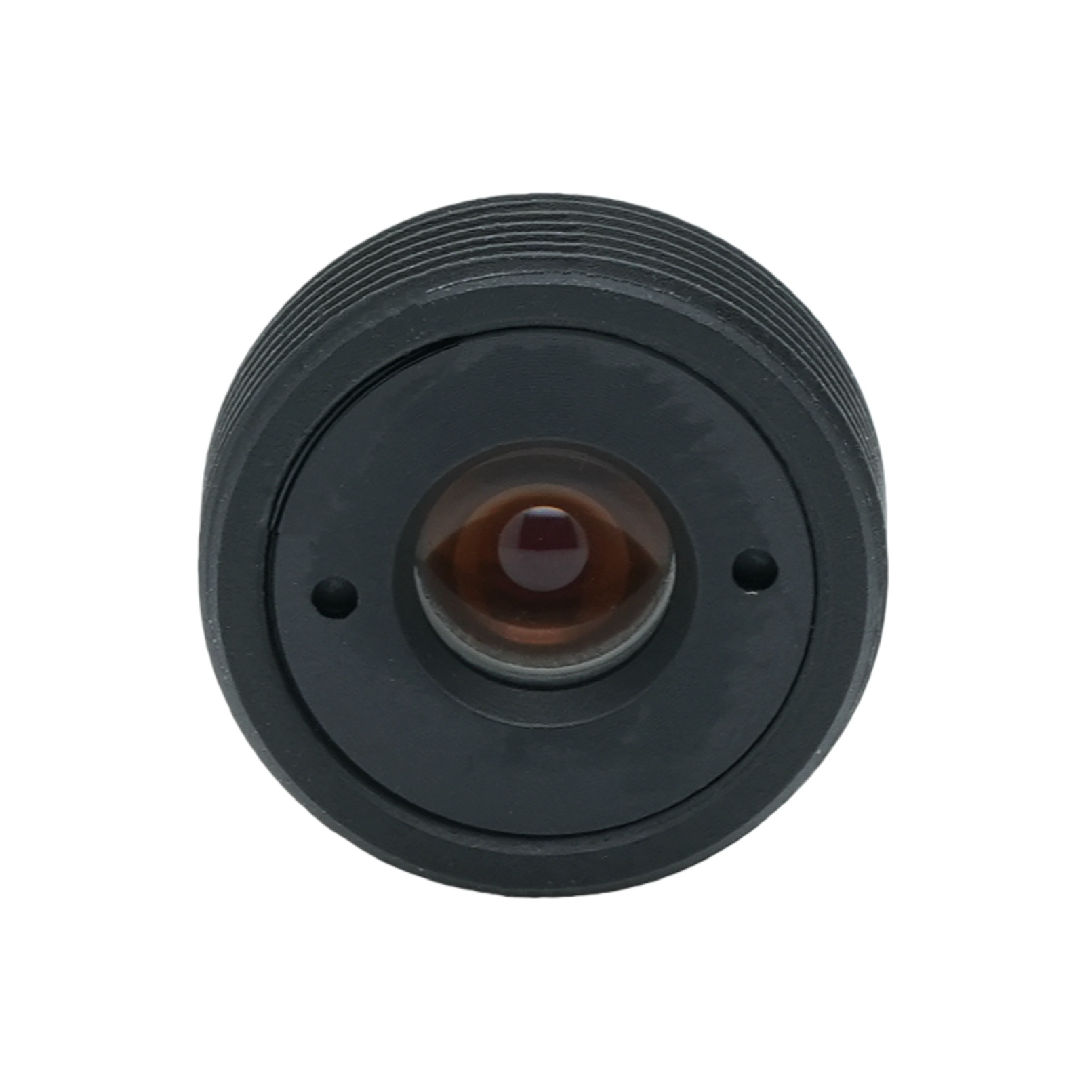

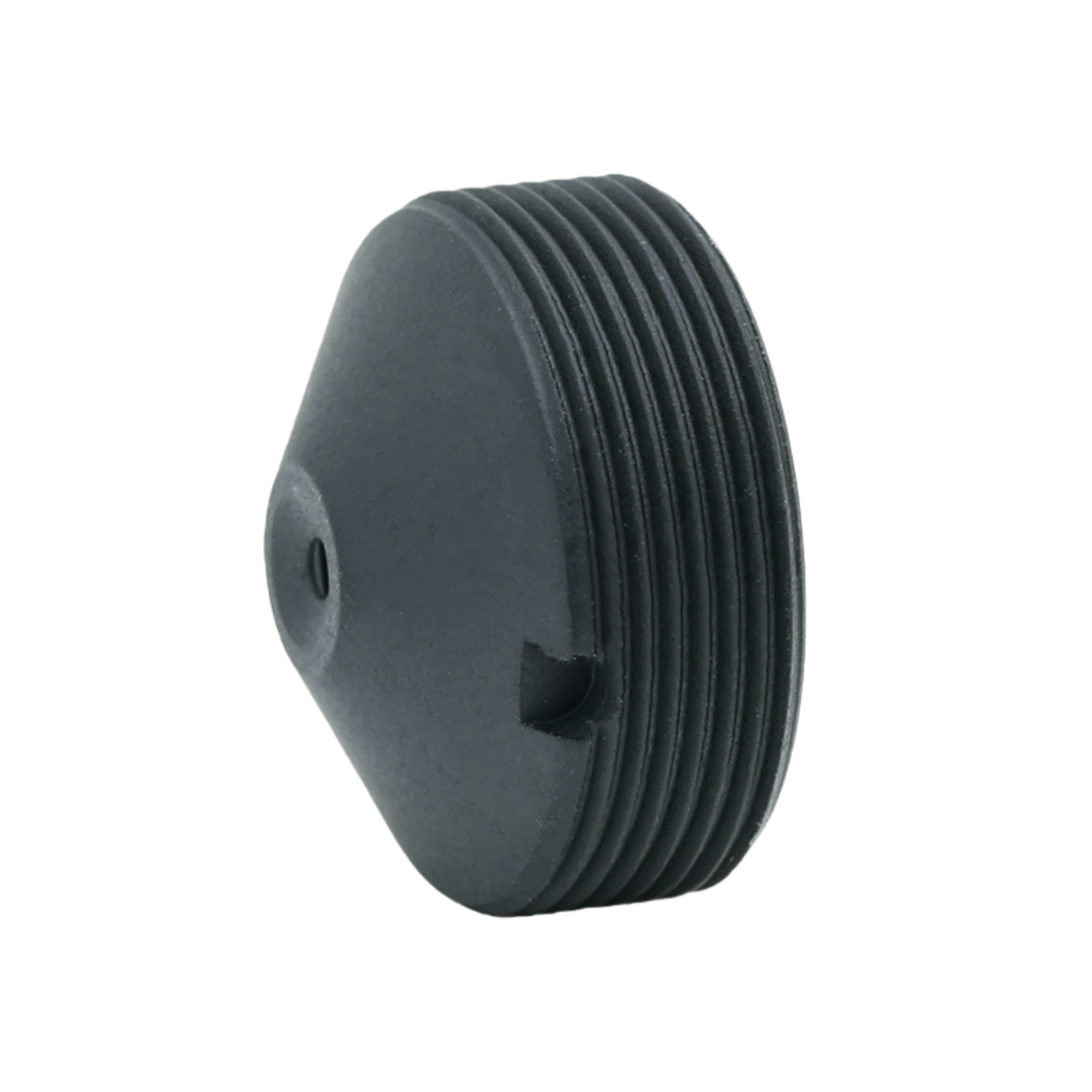

Lente cónica cónica de 2,9 mm.

Resumen del producto

BOSHI Optical Technology presenta el PL‑02934H‑M12, un lente fijo gran angular de alto rendimiento diseñado para sensores de formato de 1/4". Con una distancia focal de 2,9 mm y una apertura rápida de F3,4, este lente ofrece un generoso campo de visión diagonal de 119°, lo que lo hace ideal para aplicaciones que requieren una amplia cobertura de escenas en espacios reducidos. Su construcción totalmente de vidrio (3 elementos) garantiza estabilidad térmica y una calidad de imagen constante en un amplio rango de temperaturas. ángulo de rayo principal de menos de 6,63°, que minimiza el sombreado de color y mantiene la precisión del color cuando se combina con sensores CMOS modernos. A pesar de su longitud total de pista compacta de 8,9 mm, la distancia focal trasera mecánica de 2,46 mm ofrece una integración flexible con las monturas M12 estándar. La tecnología óptica BOSHI ha equilibrado cuidadosamente el diseño óptico para lograr una distorsión de TV de -14,27 % (un valor típico para lentes ultra anchas que se pueden corregir digitalmente). 30% en el borde, lo que garantiza un brillo utilizable incluso en condiciones de poca luz. Esta lente es una solución rentable para visión integrada, cámaras de seguridad, sistemas de visión envolvente en vehículos e inspección industrial donde una distancia focal de 2,9 mm y una amplia cobertura de 119° son esenciales, ya sea que esté diseñando una cámara para tablero o una cámara de timbre, el PL‑02934H‑M12 ofrece el rendimiento óptico y la robustez mecánica por la que es conocida la tecnología óptica BOSHI, con total compatibilidad. Sensores de 1/4" e interfaces M12.

Descripción detallada del producto

1. Análisis de parámetros ópticos

Distancia focal (EFL): 2,9 mm ±5 %: una distancia focal corta que permite una perspectiva ultra amplia, fundamental para capturar áreas grandes desde distancias cercanas. Esta distancia focal de 2,9 mm es el principal determinante de la cobertura angular del objetivo.

Apertura (F/NO): F3,4 ±5 %: una velocidad moderada que equilibra el rendimiento de la luz con la profundidad de campo, adecuada para entornos interiores y exteriores con iluminación variable.

Formato de sensor y círculo de imagen: círculo de imagen máximo de Φ4,65 mm, diseñado específicamente para sensores de 1/4" (diagonal estándar ~4,5 mm). El formato de 1/4" garantiza la utilización completa del área activa del sensor sin viñeteado.

Campo de visión: Diagonal 119°, Horizontal 81,6°, Vertical 58°: este campo de visión de 119° proporciona una ventana expansiva, lo que reduce la cantidad de cámaras necesarias para una cobertura panorámica completa.

Distorsión de TV: -14,27% (tipo barril): un patrón de distorsión predecible y repetible que se puede corregir fácilmente en el software, lo que permite una salida rectilínea para tareas de visión artificial.

Ángulo de rayo principal (CRA): <6,63°: un CRA bajo que coincide con los conjuntos de microlentes de sensores modernos, suprimiendo la diafonía y el cambio de color, especialmente en los bordes del campo de 119°.

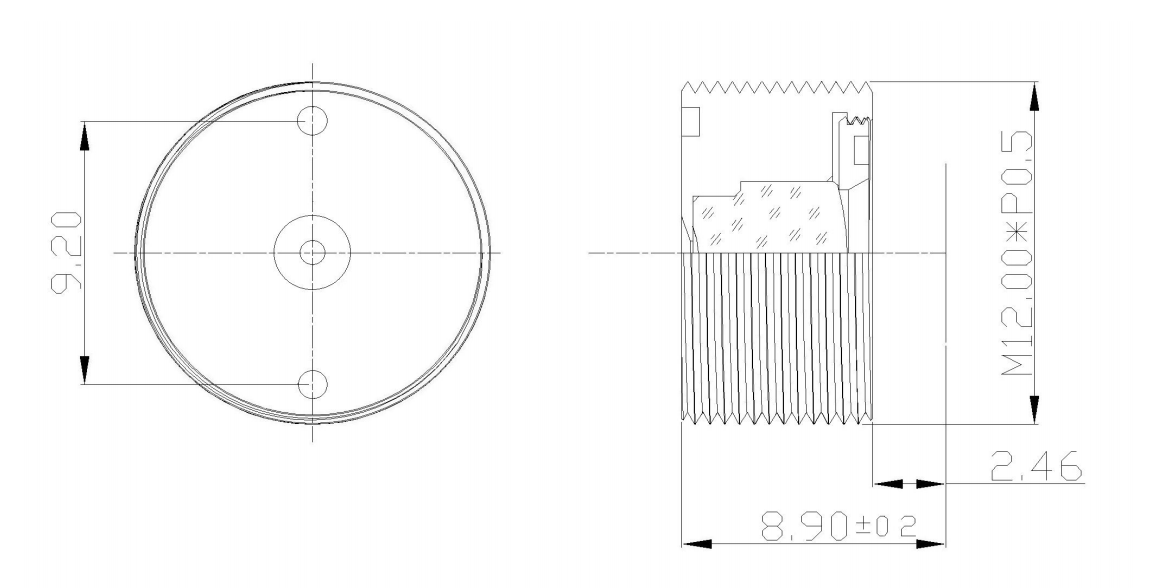

Longitud focal trasera mecánica (BFL): 2,46 mm ±0,2: proporciona suficiente espacio para el filtro de corte IR o el cubreobjetos, manteniendo al mismo tiempo un espacio compacto de montaje M12.

Longitud total del riel (TTL): 8,90 mm ±0,3: un perfil delgado que permite la integración en carcasas con espacio limitado.

Iluminación relativa: 30,0%: garantiza que el brillo de las esquinas siga siendo aceptable, lo que facilita la detección confiable de bordes en aplicaciones de vigilancia y automoción.

Montura: Rosca M12 (estándar): ofrece una conexión mecánica rápida y una amplia compatibilidad con soportes de lentes disponibles en el mercado.

2. Ventajas de rendimiento

Distorsión ultraancha pero corregible: la distorsión de TV de -14,27 % es una elección de diseño deliberada para la óptica de gran angular. En lugar de intentar una distorsión cero (lo que aumentaría el tamaño y el costo), la tecnología óptica BOSHI proporciona un perfil de distorsión altamente consistente que puede compensarse completamente mediante el procesamiento de imágenes digitales, preservando la ventaja de la distancia focal de 2,9 mm sin sacrificar la resolución periférica.

CRA bajo para compatibilidad de sensores: con un ángulo de rayo principal inferior a 6,63°, la lente funciona perfectamente con sensores de 1/4" que tienen pozos de píxeles poco profundos. Esto minimiza el viñeteado y la falta de uniformidad del color, asegurando que las imágenes capturadas en el campo de visión completo de 119° mantengan un equilibrio de color natural desde el centro hasta las esquinas.

Construcción de vidrio térmicamente estable: El diseño de 3 elementos totalmente de vidrio (no de plástico) garantiza un enfoque y una resolución estables en temperaturas de -20 °C a +70 °C, lo que lo hace confiable para vigilancia en exteriores y cámaras en vehículos donde las fluctuaciones de temperatura son comunes.

Integración compacta: El soporte TTL y M12 de 8,9 mm permite el reemplazo directo de los módulos de cámara existentes. La distancia focal trasera mecánica de 2,46 mm deja espacio para filtros opcionales, mientras que la apertura F/3,4 ofrece una buena profundidad de campo para objetos que van desde 0,3 m hasta el infinito, lo que reduce la necesidad de mecanismos de enfoque automático.

Iluminación constante: aunque la iluminación relativa es del 30 %, esto es típico de una lente de 119°; la caída gradual se puede compensar mediante la ganancia del sensor o la corrección de sombreado digital. El bajo número F de la lente garantiza un brillo central adecuado, lo que permite obtener imágenes utilizables incluso en condiciones de 10 lux.

3. Áreas de aplicación

Vigilancia y seguridad: las cámaras domo, los visores de puertas y los monitores de pasillos se benefician del campo de visión de 119° para cubrir áreas amplias con una sola unidad. La distancia focal de 2,9 mm es óptima para la monitorización en interiores donde es necesario capturar los rincones de la habitación sin puntos ciegos. El soporte M12 simplifica la adaptación a carcasas de seguridad existentes.

Automoción y movilidad: Los sistemas de visión envolvente, las cámaras de punto ciego y las cámaras de visión trasera para vehículos aprovechan la amplia diagonal de 119° para eliminar las zonas ciegas. La robusta construcción de vidrio y el rendimiento óptico estable sobre la temperatura se alinean con los requisitos de calificación automotriz.

Visión artificial y robótica: para la detección de objetos, la navegación y la guía de selección y colocación, la distorsión predecible de la lente y su baja CRA permiten una medición métrica precisa después de la corrección. El TTL compacto de 8,9 mm permite la integración en cargas útiles de drones o escáneres portátiles.

Electrónica de consumo: los timbres inteligentes, los auriculares VR/AR y las cámaras para conferencias de 360° aprovechan la compatibilidad del sensor de 1/4" y el amplio campo de visión para ofrecer experiencias inmersivas. La apertura F/3.4 proporciona suficiente profundidad de campo para el reconocimiento facial a diferentes distancias.

IoT industrial y visión integrada: con su distancia focal fija y su sencilla interfaz M12, esta lente es ideal para sistemas de inspección en líneas de producción, donde una vista de 119° puede inspeccionar grandes paneles de PCB o superficies de embalaje en un solo marco. La tecnología óptica BOSHI admite la personalización de la distancia focal trasera mecánica para adaptarse a diferentes cubreobjetos del sensor, ampliando aún más la versatilidad de la lente.

En todas estas aplicaciones, los atributos principales (distancia focal de 2,9 mm, apertura de F/3,4, formato de sensor de 1/4", campo de visión de 119°, baja distorsión de TV, ángulo de rayo principal controlado y montura M12) garantizan que la lente de BOSHI Optical Technology ofrezca imágenes consistentes y de alta calidad con un mínimo esfuerzo de posprocesamiento. Este producto es una excelente opción para los ingenieros que buscan un equilibrio entre amplia cobertura, tamaño compacto y rentabilidad.
