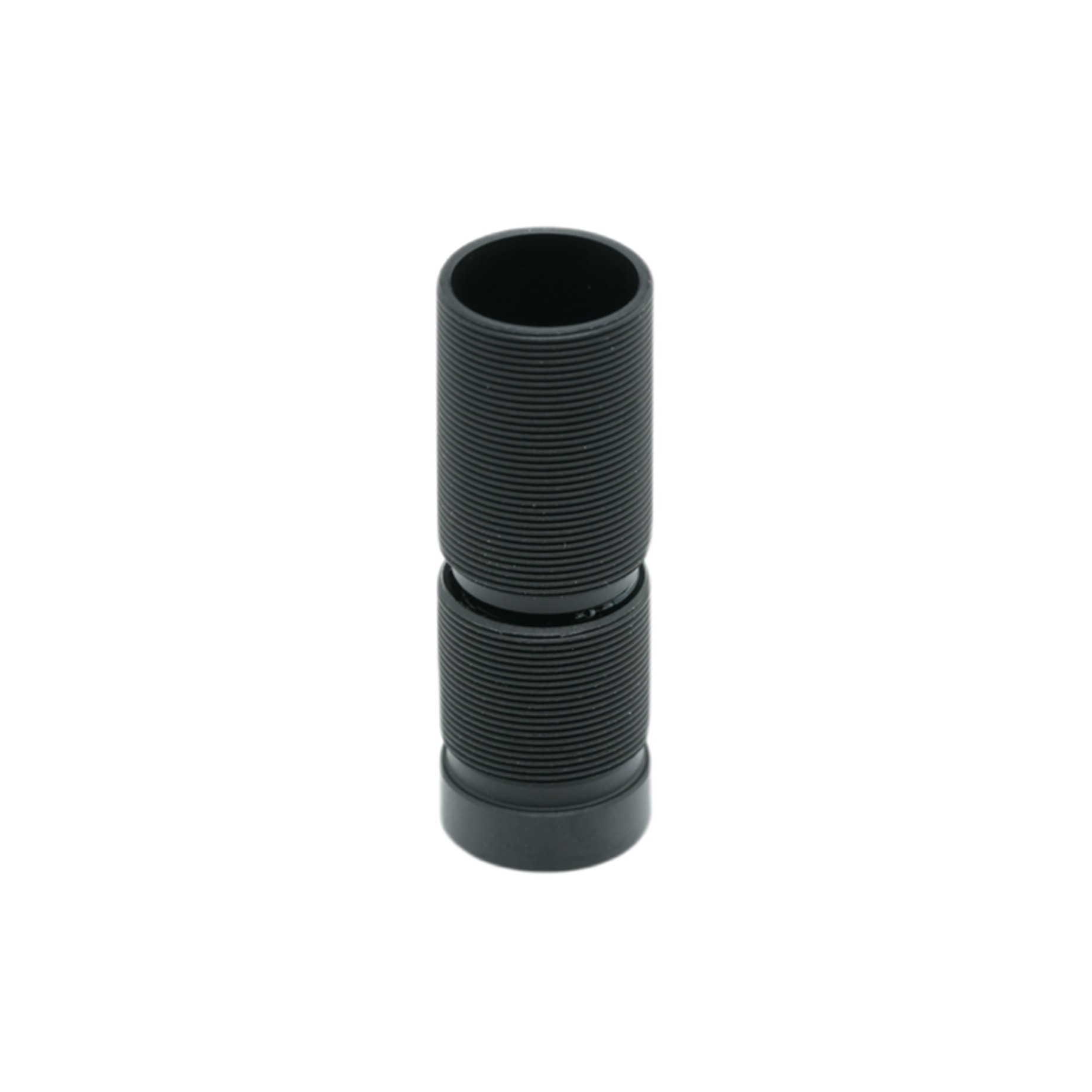

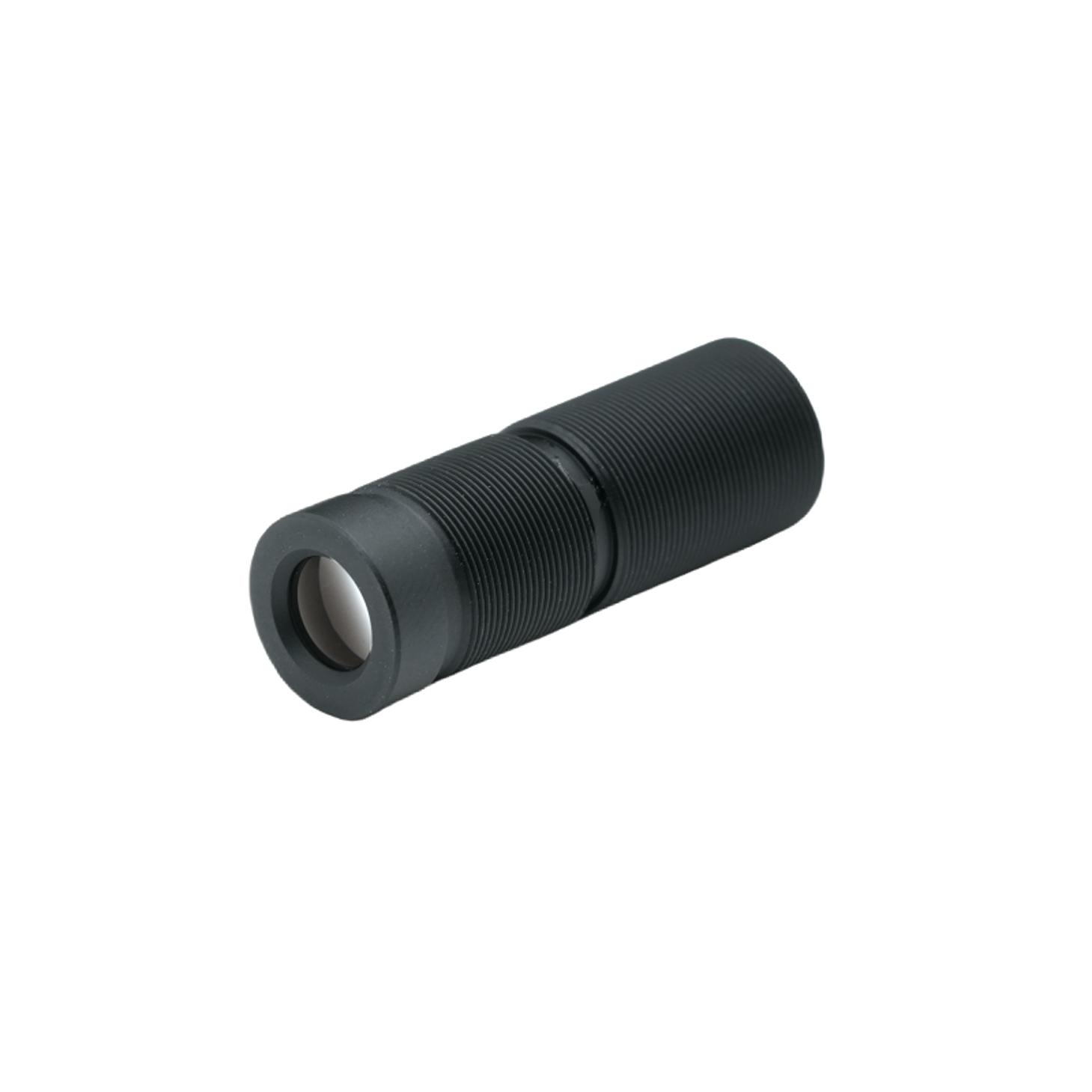

Lente cónica cónica de 24 mm

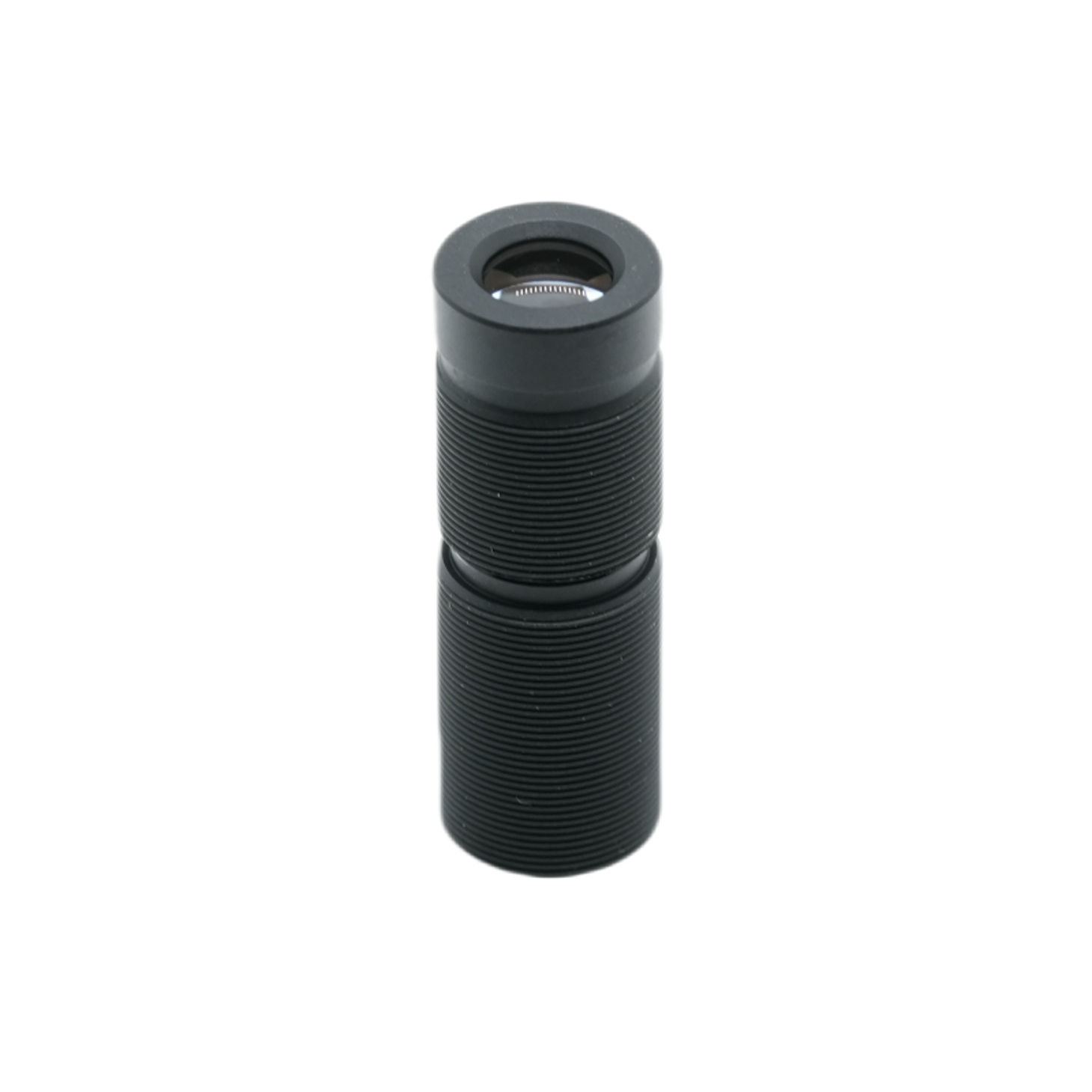

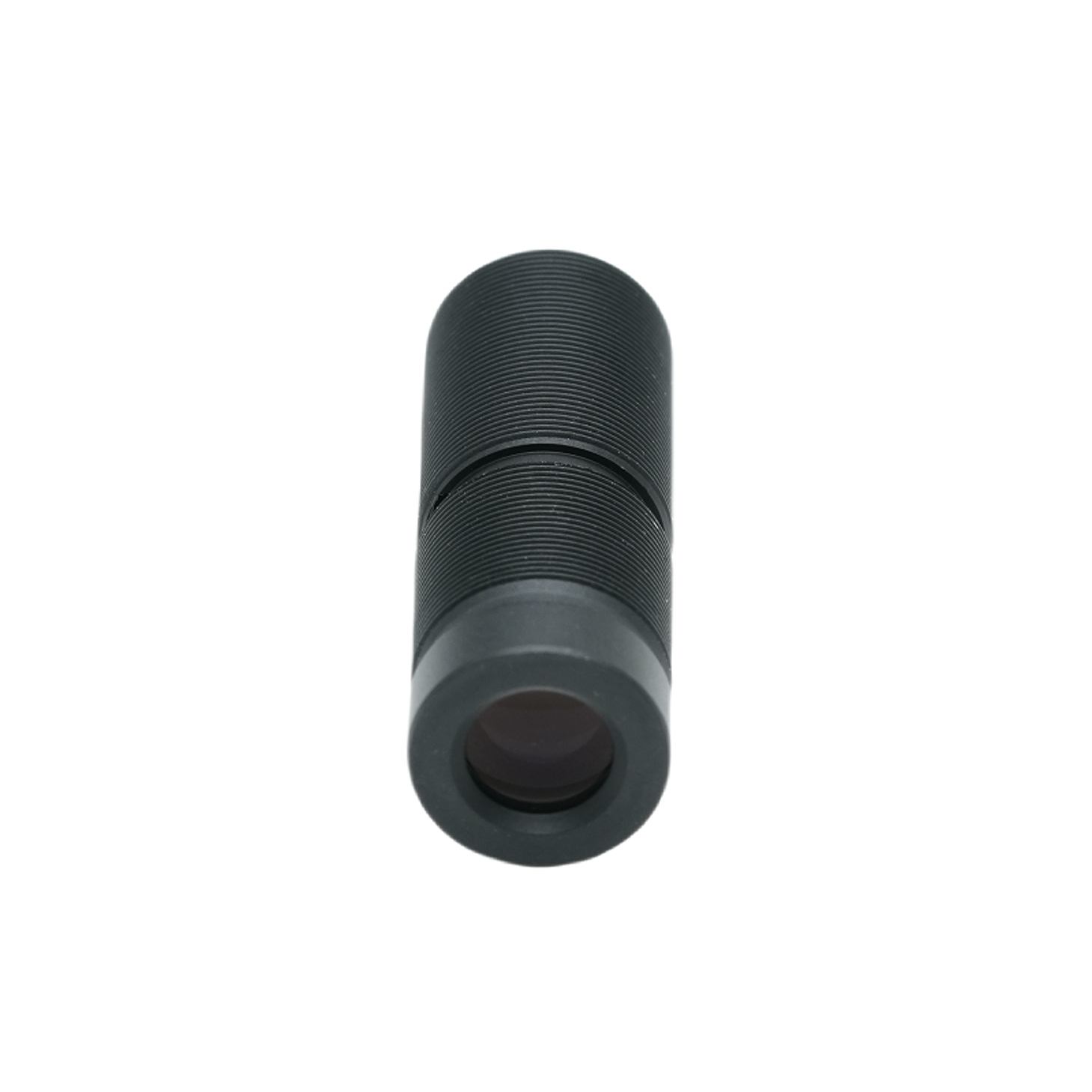

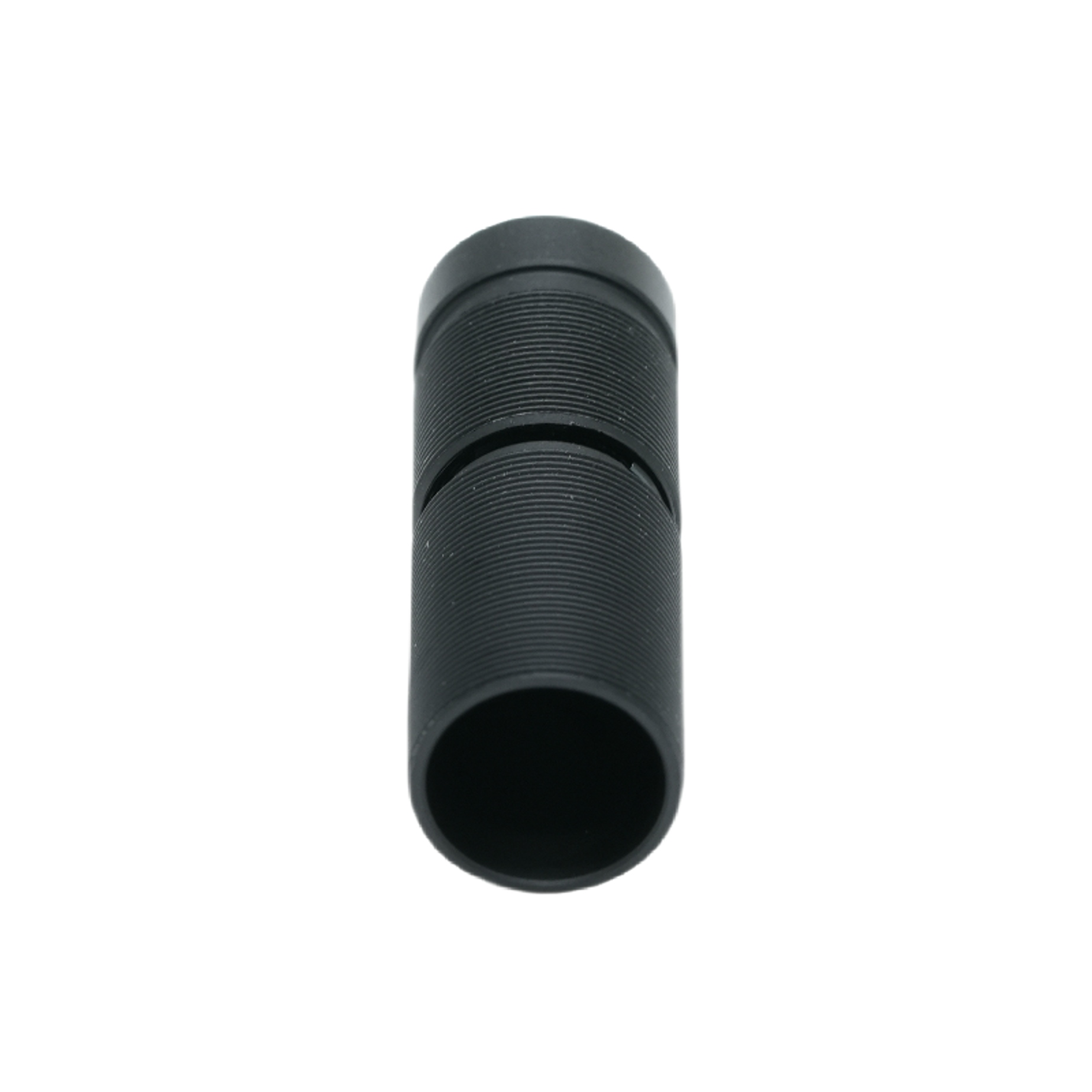

Resumen del producto

El PL-2445D-M9 es un objetivo compacto de focal fija diseñado por BOSHI Optical Technology para imágenes industriales de alta resolución. Con una distancia focal de 24 mm y una apertura de F/4,5, este objetivo ofrece una claridad excepcional y un brillo constante en un sensor de 1/2,5", cubriendo un círculo de imagen máximo de Ø7,4 mm. Su construcción totalmente de vidrio (3 elementos) garantiza estabilidad térmica y una transmisión superior, mientras que la montura de rosca M9 (P0,35) proporciona una integración mecánica confiable en sistemas con espacio limitado. El objetivo ofrece un campo de visión estrecho (16,7° en diagonal), ideal para inspecciones a larga distancia. con una distorsión de TV de apenas -0,05% y una iluminación relativa del 97,0%, valores que garantizan una reproducción geométrica fiel y un viñeteado mínimo. El ángulo principal del rayo (CRA) se mantiene por debajo de 6,6°, lo que garantiza una excelente compatibilidad con los modernos conjuntos de microlentes de sensores, ya sea que se utilicen en inspección óptica automatizada, metrología de precisión o vigilancia, esta lente de longitud focal de 24 mm de BOSHI Optical Technology mantiene la nitidez desde el centro hasta el borde. Su diseño óptico robusto admite un rendimiento constante bajo temperaturas variables. Opción confiable para integradores OEM que exigen una calidad de imagen repetible sin comprometer el tamaño o el costo.

Descripción detallada del producto

BOSHI Optical Technology presenta el PL‑2445D‑M9, una lente óptica de precisión diseñada para plataformas de sensores de 1/2,5". A continuación se muestra un desglose completo de sus especificaciones, ventajas de rendimiento y escenarios de aplicación.

1. Parámetros ópticos clave

Longitud focal: 24 mm ±5 %: proporciona una perspectiva de teleobjetivo moderada, lo que permite ampliar sujetos distantes manteniendo distancias de trabajo manejables.

Apertura (F/NO.): F/4,5 ±5 %: equilibra el rendimiento de la luz con la profundidad de campo, adecuado para plantas de fábrica bien iluminadas y entornos al aire libre.

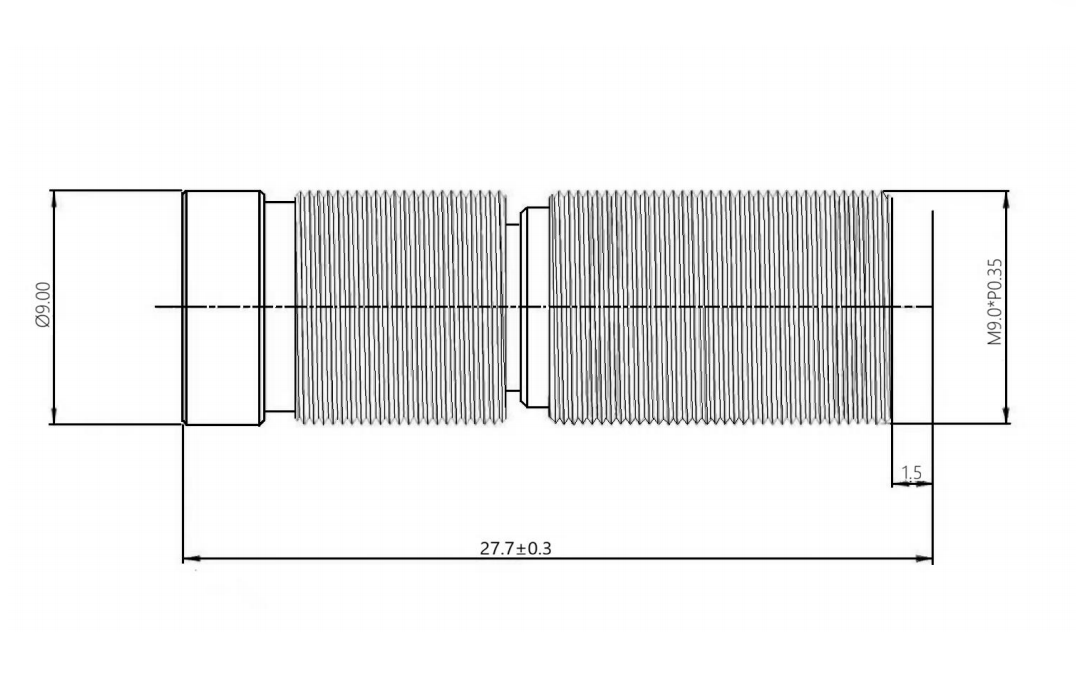

Longitud total de seguimiento (TTL): 27,7 ± 0,3 mm: tamaño ultracompacto para módulos de cámara miniaturizados.

Longitud focal trasera (BFL): 17,65 mm: ofrece un amplio espacio para la instalación de filtros o cubreobjetos.

Círculo de imagen máximo: Ø7,4 mm: cubre completamente el área activa de un sensor de 1/2,5" sin recortar.

Campo de visión: diagonal 16,7°, horizontal 13,4°, vertical 10,7°: geometría de ángulo estrecho ideal para la inspección detallada de objetivos pequeños a distancia.

Montura: M9×P0.35: una rosca estándar para lentes en miniatura, que garantiza una fácil intercambiabilidad con las carcasas existentes basadas en M9.

2. Ventajas de rendimiento

Distorsión excepcionalmente baja: la distorsión de TV se especifica en -0,05 %, lo que casi elimina los efectos de barril o acerico. Esto garantiza una medición dimensional precisa y la preservación de la línea recta, algo fundamental para las tareas de metrología y alineación.

Iluminación relativa alta: al 97,0 %, la lente mantiene un brillo uniforme en todo el sensor, lo que reduce la necesidad de corrección de sombreado posprocesamiento y mejora la relación señal-ruido en la periferia.

Ángulo de rayo principal optimizado: el CRA de <6,6° coincide con la inclinación de la microlente de la mayoría de los sensores de 1/2,5", minimizando los cambios de color y la pérdida de sensibilidad en los bordes. Esta compatibilidad mejora la eficiencia cuántica general del sistema.

Diseño totalmente de vidrio (3 elementos): la construcción de vidrio de 3 elementos proporciona estabilidad térmica, resistencia a los rayones y resistencia a los rayos UV superiores en comparación con las alternativas de plástico. Garantiza un enfoque repetible en un amplio rango de temperaturas (-20°C a +70°C).

Rosca M9 de precisión: la montura M9 de paso fino permite un ajuste de enfoque preciso y un bloqueo seguro, evitando el descentrado accidental durante vibraciones o golpes.

3. Áreas de aplicación

Visión artificial e inspección automatizada: con su distancia focal de 24 mm y baja distorsión, esta lente destaca en la inspección de PCB, detección de defectos de superficie y alineación de componentes en miniatura. El estrecho campo de visión se combina bien con sensores de alta resolución de 1/2,5" para resolver detalles finos (por ejemplo, características de 5 a 10 µm).

Metrología industrial: la distorsión casi nula y la alta iluminación relativa lo hacen ideal para sistemas de medición, escaneo 3D y calibración donde la precisión absoluta es primordial.

Seguridad y vigilancia: para monitoreo de largo alcance en pasillos, túneles o cercas perimetrales, la característica de teleobjetivo combinada con la apertura F/4.5 ofrece suficiente profundidad de campo para mantener a los sujetos enfocados en un amplio rango de distancias.

Sistemas de visión integrados: el tamaño compacto (TTL <28 mm) y la rosca M9 permiten la integración en drones, robótica y dispositivos de inspección portátiles donde el peso y el espacio son críticos.

Imágenes científicas y de laboratorio: su rendimiento óptico estable admite imágenes auxiliares de microscopía, perfilado de haces y documentación de alto contraste de muestras planas.

BOSHI Optical Technology ha diseñado el PL‑2445D‑M9 para satisfacer las rigurosas demandas de la óptica industrial moderna. Cada unidad se somete a pruebas individuales de colimación y resolución para garantizar que la distancia focal de 24 mm y la apertura F/4,5 brinden una calidad constante. La baja CRA de la lente y su mínima distorsión reducen aún más la complejidad algorítmica en los procesos de procesamiento de imágenes, acelerando los ciclos de implementación para los integradores de sistemas. Ya sea que se utilice en líneas de producción de alta velocidad o en estaciones de medición estacionarias, esta lente ofrece una solución confiable y rentable que aprovecha las décadas de experiencia en fabricación de BOSHI Optical Technology. Para adaptaciones de montaje personalizadas o variantes de revestimiento AR, la fábrica ofrece soporte OEM flexible, lo que garantiza que el PL‑2445D‑M9 se adapte perfectamente a su arquitectura óptica existente.
