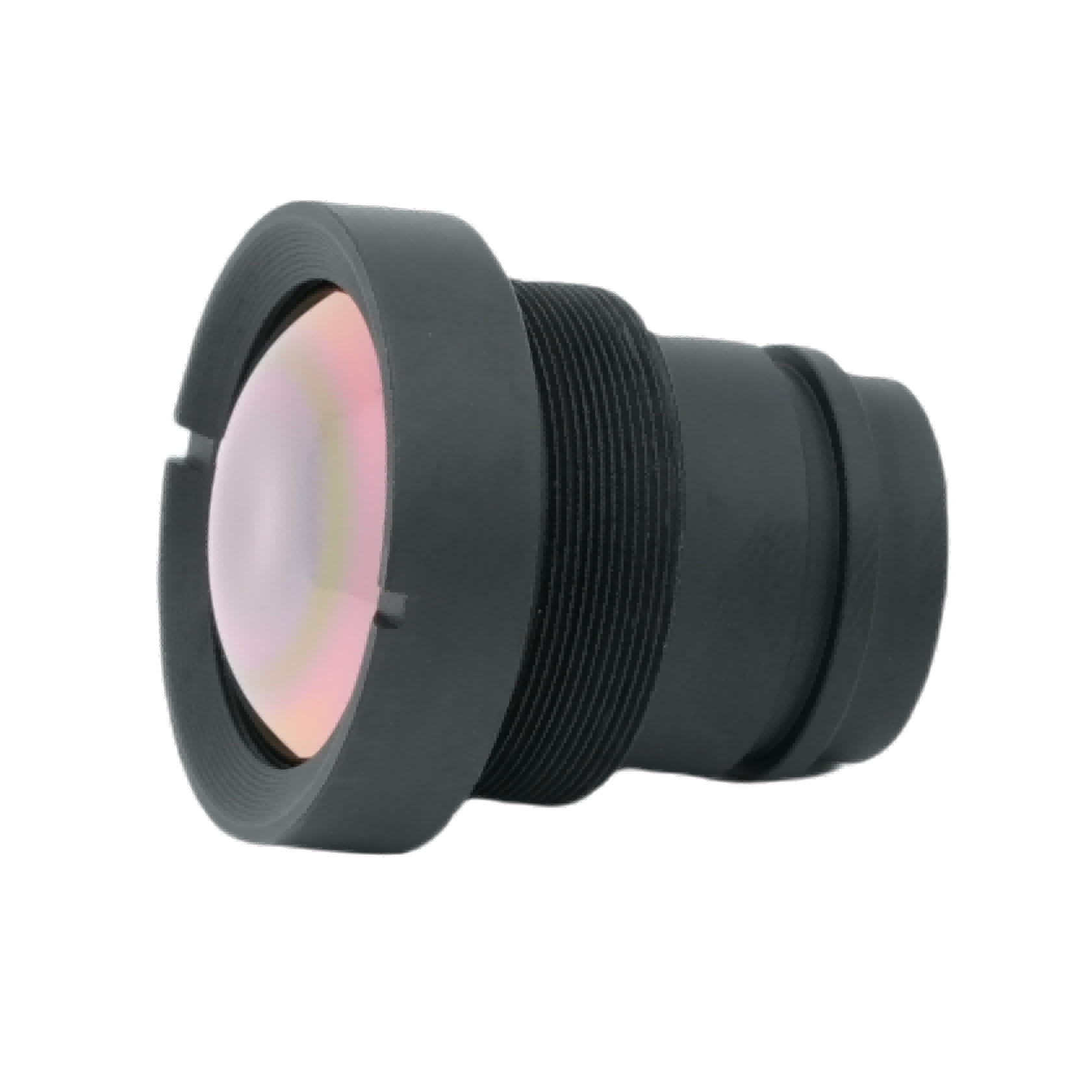

Lente de imagen térmica de distancia focal de 4,1 mm

Resumen del producto

Fabricado y suministrado porÓptica BOSHITecnología, estoLente termográfica de longitud focal F1.0 de 4,1 mmSirve como objetivo infrarrojo de ángulo ultra amplio diseñado para matrices de plano focal infrarrojo no refrigerado de 12 μm de píxeles con resolución de 640 × 512. Esta lente infrarroja térmica adopta un revestimiento antirreflectante AR expuesto avanzado para ofrecer una transmitancia infrarroja superior al 88%. Como lente óptica infrarroja profesional de BOSHI Optical Technology, esta unidad viene con protección de lente frontal IP67, una estructura liviana de alrededor de 25 g y una estabilidad óptica confiable a amplia temperatura. Admite una integración perfecta en sistemas compactos de cámaras térmicas no refrigeradas y su amplio diseño FOV brinda una amplia cobertura de escena para diversos escenarios de implementación de imágenes térmicas.

Descripción detallada del producto

Parámetro

Especificaciones ópticas. Esta lente óptica infrarroja tiene una distancia focal de 4,1 mm y una apertura ultragrande de F1.0. El gran valor de apertura aporta una alta capacidad de entrada de luz infrarroja. Este rendimiento óptico constituye una garantía fundamental para una salida clara de la lente infrarroja térmica en condiciones de trabajo de baja temperatura y baja radiación.

Coincidencia de detectores. La lente está diseñada específicamente para detectores infrarrojos de píxeles de 12 μm y resolución de 640 × 512. Logra un alto grado de coincidencia con los formatos convencionales de sensores térmicos no refrigerados y evita la desviación de la imagen causada por la falta de coincidencia entre la lente y el sensor.

Campo de visión. Realiza un campo de visión de 130° en diagonal, 102° en horizontal y 83° en vertical. Los usuarios pueden obtener una cobertura de escena de gran alcance sin componentes mecánicos de escaneo, lo que simplifica el esquema mecánico general del equipo térmico.

Rendimiento de enfoque. Su rango de enfoque continuo abarca desde 0,5 m hasta el infinito. La capacidad de enfoque tiene en cuenta el trabajo de inspección de corto alcance y las tareas de vigilancia de larga distancia, y amplía el límite de distancia utilizable para esta lente de distancia focal de 4,1 mm.

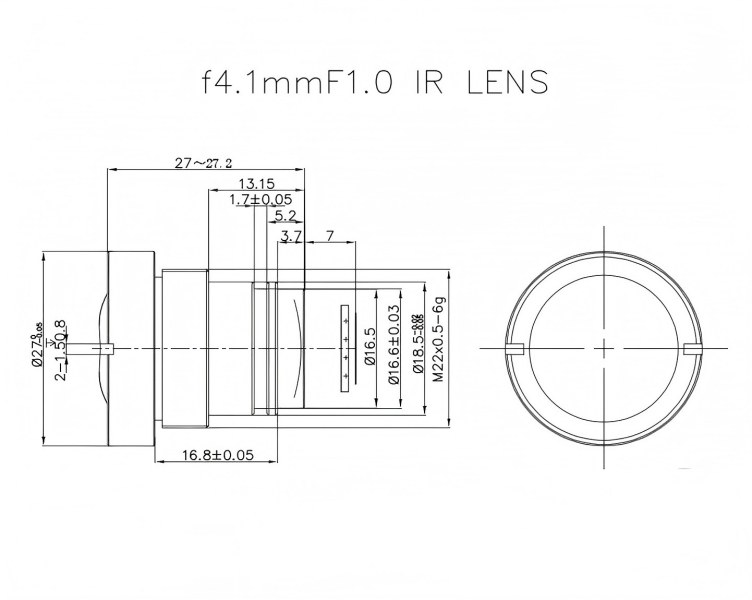

Índice ambiental y mecánico. El rango de temperatura de funcionamiento alcanza -40 ℃ ~ +80 ℃. La lente frontal alcanza el grado IP67 a prueba de agua y polvo. Aplica una interfaz de rosca estándar de montaje M22 × 0,5 para una operación de ensamblaje conveniente. El peso neto se mantiene en unos 25 g, lo que crea condiciones favorables para el desarrollo de equipos ligeros.

Indicadores de calidad de imágenes. Equipado con revestimiento antirreflectante AR, la transmitancia óptica supera el 88%. La iluminación relativa se mantiene por encima del 80%. El valor de distorsión se controla por debajo del 45%. El conjunto de indicadores equilibra la función de imagen de gran angular y el rendimiento de la calidad de imagen real.

Ventajas de rendimiento

Sensibilidad térmica superior en condiciones de poca luz. La apertura máxima F1.0 fortalece la eficiencia de recolección de energía radiante. Cuando se enfrenta a entornos oscuros y con baja radiación, esta lente térmica infrarroja puede aumentar claramente el contraste de la imagen térmica. Reduce el riesgo de que la imagen se vea borrosa cuando la señal infrarroja del objetivo es débil.

Cobertura ultra amplia. El campo de visión de 130° de ancho diagonal puede cubrir un área de monitoreo más grande para un solo dispositivo. En consecuencia, el lado del proyecto puede reducir la cantidad de cámaras térmicas implementadas para el monitoreo de área completa. Esto trae consigo una reducción directa del costo general de construcción del sistema.

Uniformidad de imagen estable. Más del 80 % de la iluminación relativa suprime eficazmente el fenómeno del viñeteado. El brillo se mantiene constante en todo el marco de la imagen. Más del 88 % de la transmitancia reduce la pérdida de energía infrarroja en la ruta de transmisión óptica. La tecnología óptica BOSHI lleva a cabo calibraciones repetidas en esta lente óptica infrarroja para asegurar una salida uniforme en un estado de trabajo continuo durante mucho tiempo.

Fuerte durabilidad ambiental. La protección de la lente frontal IP67 y un amplio rango de temperatura de trabajo permiten un funcionamiento estable en condiciones de lluvia, polvo, frío extremo y calor elevado. La lente no depende de un mantenimiento manual frecuente y se adapta a entornos de implementación industriales hostiles y al aire libre.

Integración compacta y sencilla. La estructura liviana de 25 g y el soporte estándar M22 × 0,5 reducen la dificultad del diseño mecánico de dispositivos de imágenes térmicas miniaturizados. Los desarrolladores de equipos pueden ahorrar trabajo de modificación estructural durante la integración del producto.

Capacidad de enfoque flexible. La distancia mínima de enfoque de 0,5 m admite la detección de objetivos cercanos. En comparación con los lentes puros de enfoque fijo de larga distancia, este producto de distancia focal de 4,1 mm amplía los límites de aplicación y satisface los requisitos de observación de distancias mixtas.

Campos de aplicación

Monitoreo de Seguridad Perimetral. Esta lente infrarroja térmica con amplio campo de visión ofrece capacidad de vigilancia térmica de gran angular para fábricas, parques, zonas fronterizas y áreas residenciales. Completa el trabajo de detección de intrusos día y noche sin suministro de luz visible. El monitoreo de seguridad perimetral es una de las direcciones de aplicación clave para los productos de BOSHI Optical Technology.

Inspección Térmica Industrial. La lente óptica infrarroja admite detección de temperatura de equipos, detección de fallas en gabinetes eléctricos, inspección de fugas térmicas de tuberías y patrulla de seguridad en fábricas. El personal de campo puede detectar fuentes de calor anormales a tiempo para prevenir accidentes de seguridad industrial.

Transporte inteligente y visión de vehículos. Se puede implementar para visión nocturna térmica de automóviles y monitoreo del tráfico rodado. En condiciones de niebla, noche y baja visibilidad, el rendimiento de adaptación de resolución de 640×512 ayuda a finalizar el trabajo de identificación de peatones y obstáculos.

Carga útil de sistemas no tripulados. Beneficiándose de su característica de peso ligero de 25 g, la lente actúa como carga útil térmica ligera para vehículos aéreos no tripulados, robots y vehículos terrestres no tripulados. Realiza misiones relacionadas con búsqueda y rescate, monitoreo de incendios forestales y patrullaje del terreno.

Seguridad pública y rescate de emergencia. En misiones de posicionamiento térmico de extinción de incendios y de búsqueda y rescate, funciona bien en entornos oscuros, llenos de humo o visualmente oscurecidos. Las señales térmicas pueden penetrar la interferencia parcial del humo para bloquear la posición del objetivo.

Agricultura y seguimiento ambiental. Los operadores realizan análisis de temperatura de la vegetación, observación de la vida silvestre y seguimiento de la distribución del calor ambiental a través de esta lente infrarroja térmica. Proporciona soporte de datos eficaz para la investigación agrícola y la investigación del medio ambiente ecológico.
