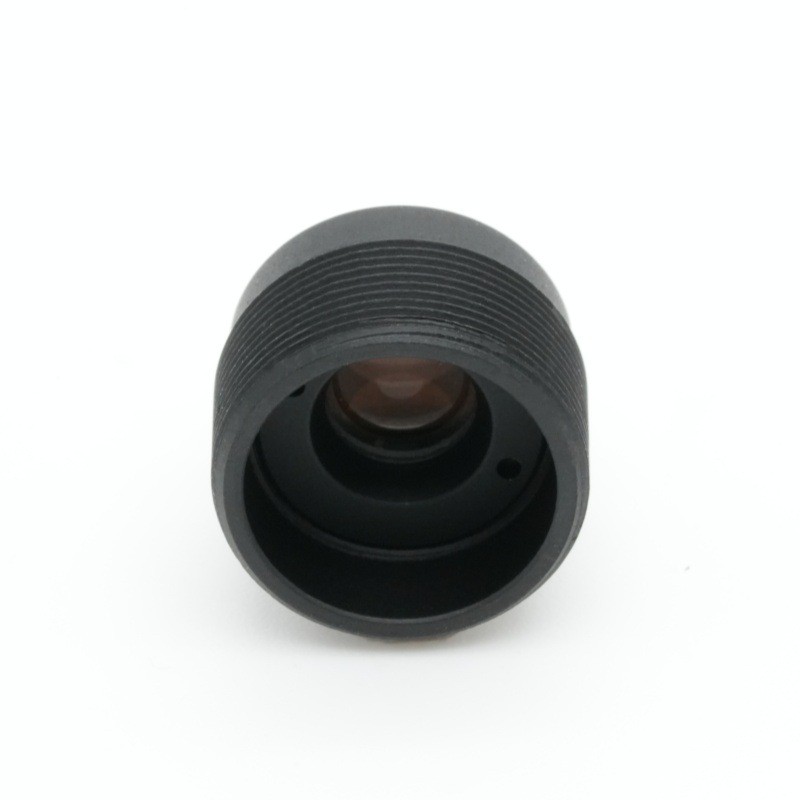

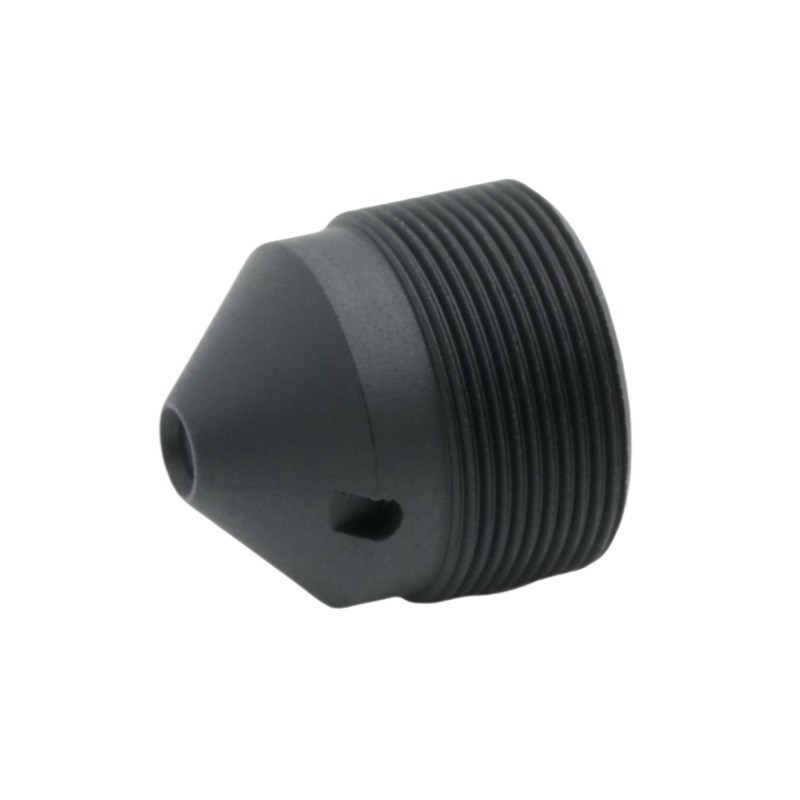

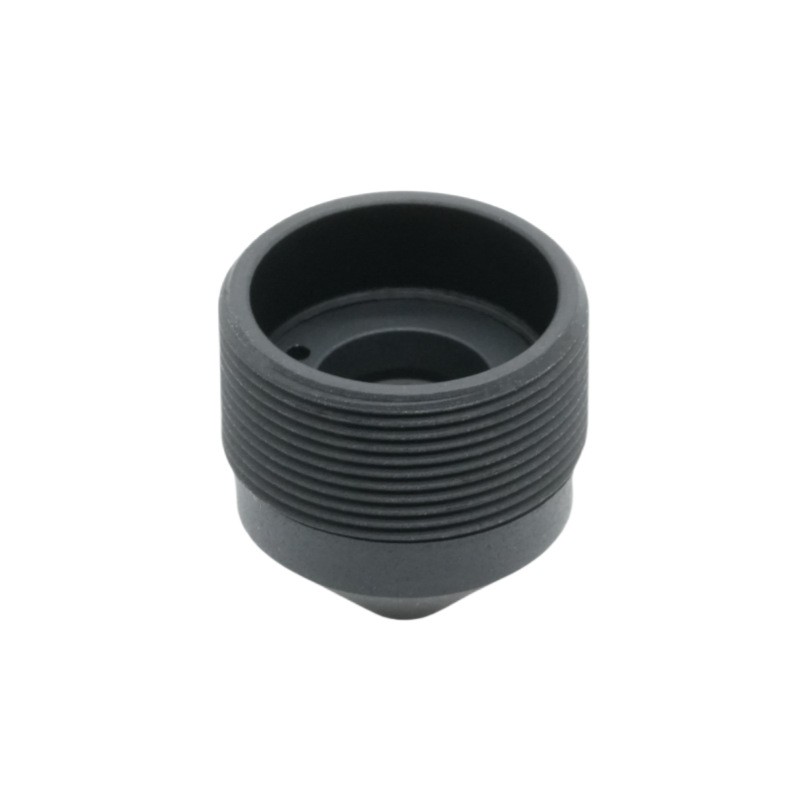

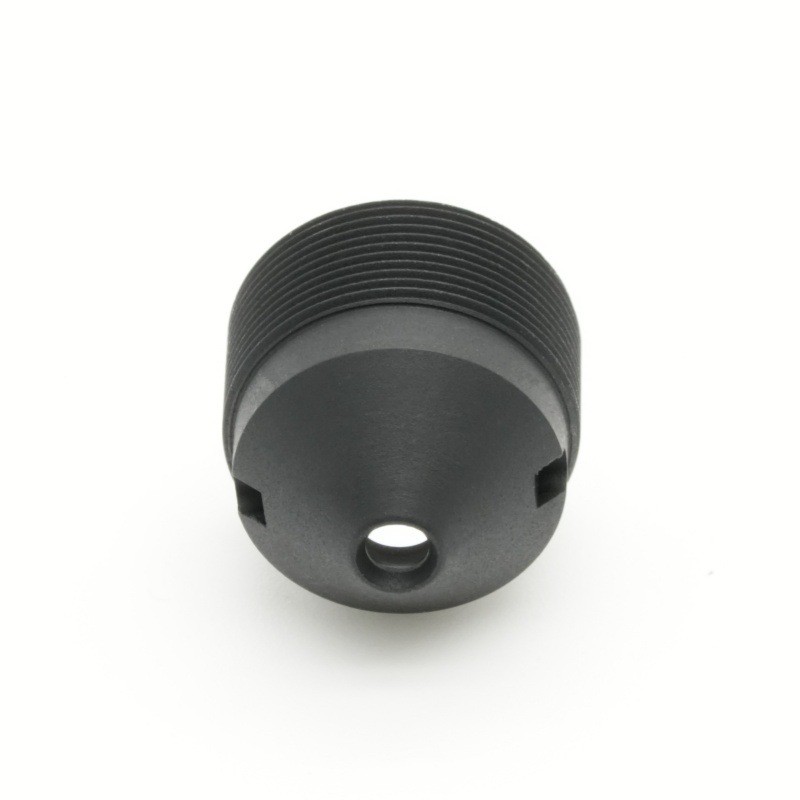

Lente cónica de 6,2 mm.

Resumen del producto

Fabricada por BOSHI Optical Technology, esta lente focal fija de 6,2 mm de alta confiabilidad está diseñada específicamente para proyectos de seguridad OEM de gran volumen, optimizada en torno al estándar de lentes de formato de 1/2,7 pulgadas. Equipada con una apertura fija de F2.6, esta óptica compacta en miniatura logra un delicado equilibrio entre el rendimiento de recolección de luz y una práctica profundidad de campo para implementaciones de ópticas de vigilancia de rango medio. Como lente de placa M7 profesional, adopta un diseño de lente con ángulo de rayo principal bajo de menos de 15°, combinado con un alto rendimiento de lente de iluminación relativa para mitigar el viñeteado de las esquinas y el cambio de color, un punto de falla común para el componente de cámara mini IP de bajo costo. Ofrece un campo de visión diagonal de 74 grados para la identificación de objetos reconocibles y del cuerpo humano, con una generosa tolerancia del círculo de imagen para absorber la desviación del ensamblaje durante la producción de módulos de alta velocidad. La tecnología óptica BOSHI lleva a cabo una validación óptica y mecánica de lotes completos para cada lente de placa de seguridad OEM, lo que garantiza imágenes consistentes las 24 horas del día en hardware de monitoreo residencial y comercial en interiores. Con un costo optimizado para líneas de ensamblaje automatizadas, sirve como un componente óptico probado para cámaras Wi-Fi, módulos IP compactos y dispositivos de vigilancia de uso general.

Descripción detallada del producto

Análisis de parámetros

- Lente focal fija de 6,2 mm (EFL 6,2 ± 5%):Esta distancia focal fija media está calibrada específicamente para ópticas de vigilancia de rango medio. No demasiado ancho para provocar una gran distorsión de los bordes, ni demasiado estrecho para limitar la cobertura de la escena. Para una altura de monitoreo típica de montaje en pared, esta distancia focal permite un reconocimiento claro de figuras humanas y bienes dentro de una distancia de observación de 3 a 8 m, ideal para entradas, oficinas y salas comerciales, evitando las desventajas de rendimiento de las lentes compactas ultra gran angular o teleobjetivo.

- Apertura fija F2.6 (F/NO 2.6±5%):Práctica especificación de iris fijo para escenarios de vigilancia diaria. Esta apertura fija F2.6 ofrece una entrada de luz estable en condiciones de iluminación ambiental interior normal, manteniendo al mismo tiempo una profundidad de campo satisfactoria. Múltiples objetos a diferentes distancias dentro del marco pueden permanecer nítidos simultáneamente, eliminando el riesgo de desenfoque causado por una apertura demasiado grande en ópticas compactas en miniatura.

- Optimización de lentes con formato de 1/2,7 pulgadas:Todo el sistema óptico está simulado y ajustado para un sensor de 1/2,7 pulgadas. El círculo de imagen máximo de Ø7,0 mm proporciona un margen de seguridad suficiente más allá del área activa del sensor. Al ensamblar esta lente de placa M7 en módulos de cámara, un desplazamiento posicional menor del equipo SMT automatizado no generará viñeteado mecánico, lo que aumentará directamente el rendimiento de la producción en masa para los clientes OEM de cámaras.

- Especificación del campo de visión:74° diagonal/62° horizontal/33,5° vertical. Calibración de ángulos orientada a la seguridad en el mundo real. El ángulo horizontal de 62° cubre la mayoría de las necesidades de monitoreo de montaje en pared de oficinas y tiendas, el ángulo vertical se adapta a la altura de instalación estándar sin desperdiciar recursos de píxeles en áreas inútiles del techo o del suelo.

- lente con ángulo de rayo principal bajo (CRA<15°):Una característica competitiva central para el componente de mini cámara IP. Muchos lentes compactos económicos vienen con un alto valor CRA, lo que provoca una variación de color en las esquinas, una caída de sensibilidad y un brillo desigual cuando se combinan con los sensores CMOS convencionales. Controlado por debajo de 15°, este diseño suprime en gran medida dichos defectos ópticos.

- Especificaciones mecánicas para lentes de placa M7:TTL: 13,42 ± 0,3 mm; BFL: 6,5 ± 0,2 mm. Estricto control de tolerancia en la longitud total de la pista y la distancia focal trasera. La dimensión compacta admite un diseño de módulo en miniatura altamente integrado; Las estrechas tolerancias mecánicas garantizan una salida óptica repetible después del montaje automático con tornillos para pedidos masivos de lentes de placa de seguridad OEM.

- Índice de distorsión e iluminación:Distorsión de TV: 12,00 %, iluminación relativa 58,0 %. Distorsión ajustada a la aplicación para grabación de videovigilancia, sin estiramientos poco naturales de la escena. El rendimiento de la lente con una iluminación relativa alta del 58,0 % preserva un brillo aceptable en las esquinas de la imagen, lo que reduce la carga del algoritmo ISP para corregir los bordes oscuros.

Principales ventajas de rendimiento de la tecnología óptica BOSHI

1. La combinación de una lente focal fija madura de 6,2 mm y una apertura fija F2.6 logra una capacidad óptica equilibrada para ópticas de vigilancia de rango medio. Funciona de manera constante durante el día y en ambientes interiores con poca luz, liberando completamente el potencial de imagen de la lente de formato de 1/2,7 pulgadas sin depender excesivamente de la corrección del software ISP.

2. Como óptica compacta en miniatura con un círculo de imagen de gran tamaño de 7,0 mm, esta lente de placa M7 reserva tolerancia a fallas de ensamblaje. Una desviación de posicionamiento menor durante el ensamblaje del módulo de masa no producirá esquinas oscuras, lo que reducirá la tasa de defectos para los fabricantes OEM de cámaras.

3. La propiedad incorporada de lente con ángulo de rayo principal bajo funciona junto con métricas de lente de iluminación relativa alta. El brillo de centro a esquina y la consistencia del color se mantienen bien; Resuelve eficazmente el sombreado de las esquinas y los puntos débiles de la deriva del color que preocupan a numerosos componentes de mini cámaras IP de la competencia.

4. Dimensión mecánica optimizada para el flujo de trabajo automatizado de producción en masa. BOSHI Optical Technology implementa una inspección por muestreo de índices ópticos y dimensiones mecánicas para cada lote de lentes de placa de seguridad OEM. Se garantiza un rendimiento constante del producto para proyectos de vigilancia OEM y ODM de gran volumen.

5. La distorsión de TV equilibrada y la iluminación de los bordes reducen la necesidad de un algoritmo de corrección de imagen pesado. Las cámaras integradas con esta lente pueden generar imágenes de vigilancia naturales, ahorrando recursos informáticos del chip para otras funciones.

Escenarios de aplicación objetivo

1. Equipos comerciales de vigilancia interior: cámaras antirrobo para comercios minoristas, módulos de monitoreo de oficinas, cámaras IP compactas para vestíbulos y pasillos. Esta lente de placa de seguridad OEM, construida como óptica de vigilancia de rango medio, combina perfectamente con la lente de formato de 1/2,7 pulgadas. Como componente calificado de mini cámara IP, ofrece detalles claros de objetos y cuerpos humanos para zonas públicas de tamaño mediano.

2. Dispositivos inteligentes de seguridad para el hogar: cámaras de monitoreo Wi-Fi domésticas, módulos de cámaras auxiliares de entrada de edificios. Gracias a la estructura óptica compacta en miniatura y a la característica de lente con ángulo de rayo principal bajo, la lente de placa M7 se adapta al hardware de cámara doméstica con limitaciones de espacio.

3. Mini sistemas de visión integrados: cámaras auxiliares de control de acceso, módulos de recopilación de imágenes de pequeño tamaño que adoptan una interfaz M7. La lente focal fija de 6,2 mm proporciona un aumento adecuado para la observación de objetos a corta y media distancia.

4. Proyectos de cámaras de vigilancia OEM de gran volumen: cámaras de seguridad IP y analógicas de producción masiva. La tecnología óptica BOSHI ofrece una solución óptica rentable; esta lente de apertura fija F2.6 se puede integrar en el hardware de cámara terminado para marcas de productos de seguridad globales.
