Lente cónica cónica de 6,2 mm.

Breve descripción del producto

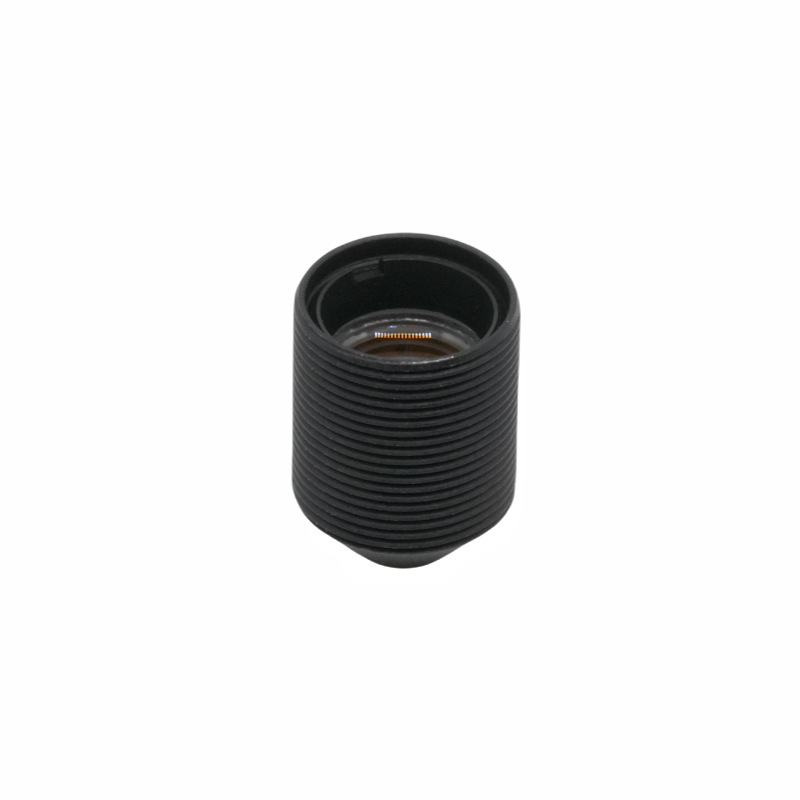

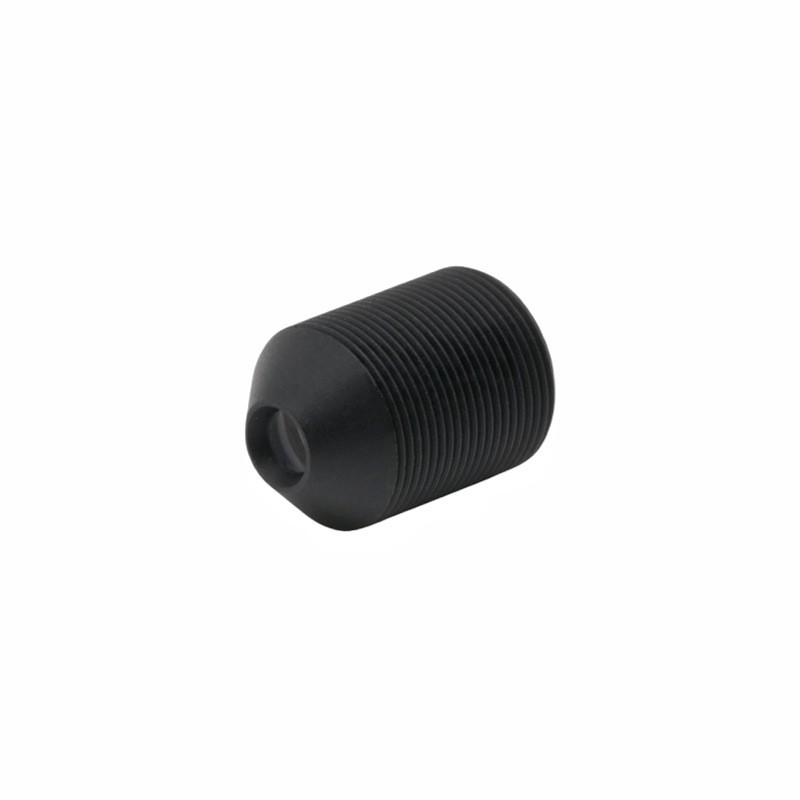

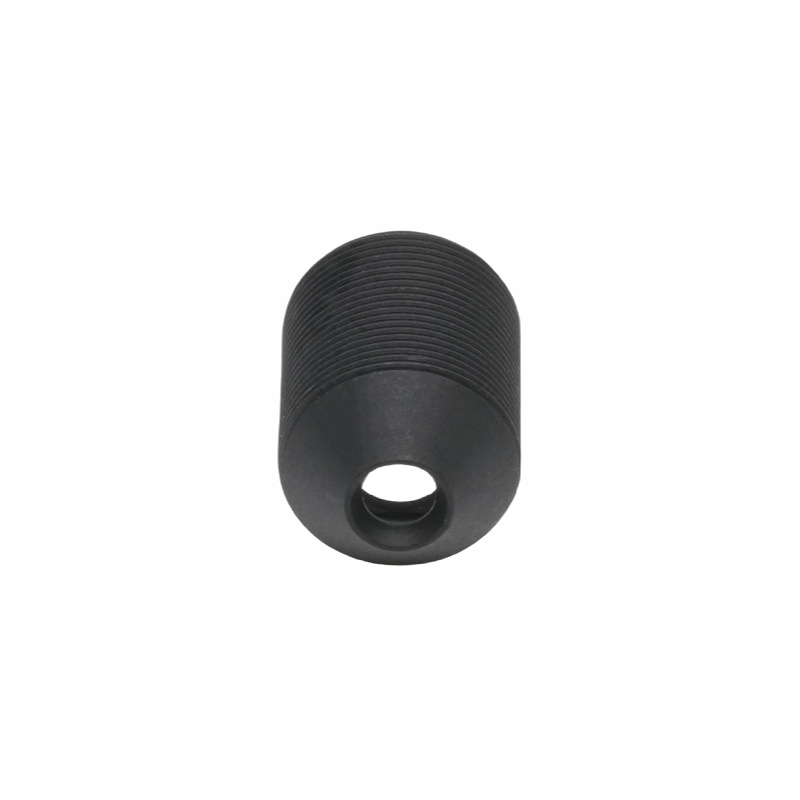

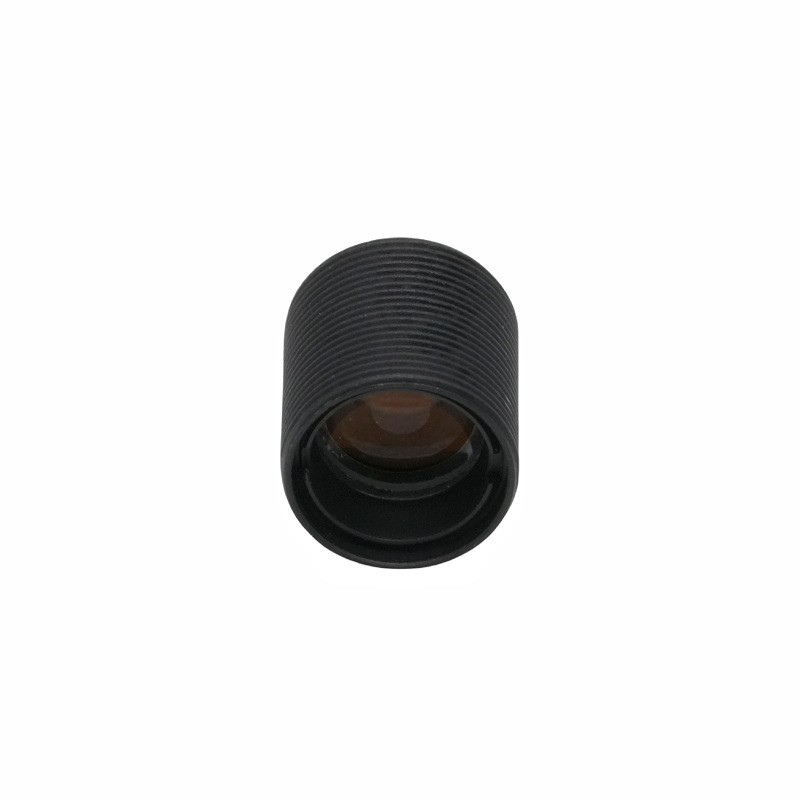

ShangHai SILK Optical Technology CO., LTD ofrece la lente M7, una lente óptica compacta diseñada para la integración de lentes de cámaras de formato pequeño con sensores de imagen de 1/2,7". Esta lente focal fija de 6,2 mm adopta un diseño de conjunto de lentes de 4 grupos, brindando un rendimiento de imagen equilibrado para hardware de cámara en miniatura. Con un círculo de imagen máximo de Ø7,0 mm, esta lente en miniatura de gran angular admite un campo de visión diagonal de 74° para capturar una cobertura suficiente de la escena. Como lente de CRA bajo con ángulo de rayo principal debajo 15°, combina perfectamente con los sensores CMOS comunes y reduce el riesgo de viñeteado, junto con una iluminación relativa alta del 58,0 % para mantener un brillo uniforme en todo el marco, esta lente óptica de vigilancia, construida con una montura compacta M7, presenta una longitud total de pista corta de 13,42 ± 0,3 mm, muy adecuada para carcasas de dispositivos con espacio limitado. Fabricada por ShangHai SILK Optical Technology CO., LTD, esta lente óptica compacta se somete a estrictas pruebas ópticas para garantizar una salida constante para la producción en masa. Dispositivos de visión integrados.

Descripción detallada del producto

1. Análisis de parámetros

- Rendimiento focal: esta lente focal fija de 6,2 mm proporciona una distancia focal efectiva de 6,2 ± 5 % mm, con apertura F/NO de 2,6 ± 5 %, equilibrando la entrada de luz y la profundidad de campo para escenarios de imágenes diarias en interiores y exteriores.

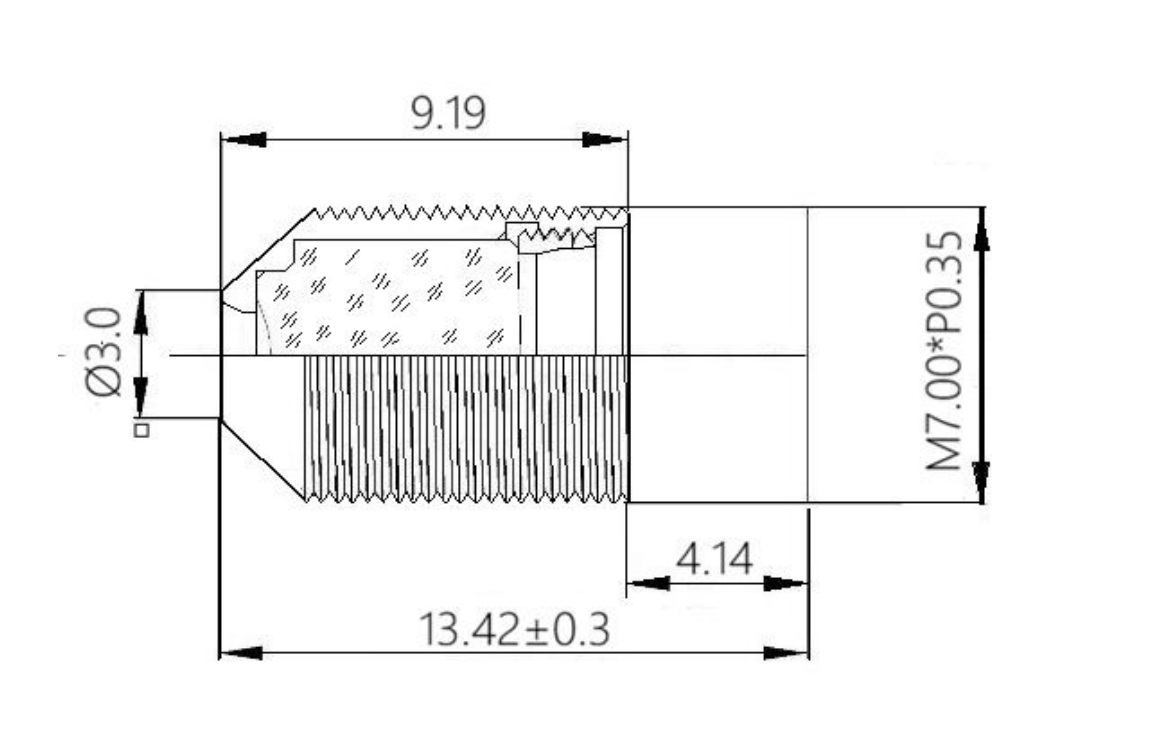

- Dimensión mecánica: el TTL total alcanza 13,42 ± 0,3 mm, el BFL es 6,5 ± 0,2 mm; El soporte M7 garantiza un fácil montaje para módulos de cámara de tamaño pequeño.

- Estructura óptica: el conjunto de lentes de 4 grupos logra un diseño óptico compacto, un círculo de imagen máximo de Ø7,0 mm y se adapta perfectamente al tamaño objetivo del sensor de 1/2,7".

- Campo de visión: la lente en miniatura gran angular ofrece un campo de visión de 74° en diagonal, 62° en horizontal y 33,5° en vertical. La distorsión de TV es -12,00%, adecuada para monitoreo general sin requisitos de distorsión ultrabaja.

- Índices ópticos: 58,0% de iluminación relativa; como lente de baja CRA, CRA<15°, lo que reduce en gran medida el problema de las esquinas oscuras de los sensores CMOS.

ShangHai SILK Optical Technology CO., LTD controla estrictamente la tolerancia de cada parámetro clave para mantener la consistencia del lote de esta lente M7.

2. Ventajas de rendimiento

- Factor de forma compacto: como lente óptica compacta, la longitud total ultracorta se adapta a estructuras de módulos de cámara altamente miniaturizadas, lo que ahorra espacio interno en el dispositivo.

- Compatibilidad del sensor: optimizado para soluciones de lentes de cámara de formato pequeño de 1/2,7"; la característica baja de la lente CRA evita la caída de la sensibilidad del sensor en los bordes de la imagen.

- Brillo de pantalla uniforme: la iluminación relativa alta mantiene el brillo utilizable en todo el fotograma, lo que reduce la carga de trabajo de posprocesamiento para los sistemas de visión integrados.

- Cobertura práctica de gran angular: esta lente en miniatura de gran angular proporciona un campo de visión decente para capturar más información de la escena con una cantidad limitada de cámaras.

- Montaje confiable: el soporte estándar M7 brinda un posicionamiento mecánico estable; ShangHai SILK Optical Technology CO., LTD completa una inspección óptica completa antes de la entrega de esta lente óptica de vigilancia.

3. Campos de aplicación

- Cámaras de vigilancia en miniatura: esta lente óptica de vigilancia se adapta a pequeñas cámaras de seguridad domésticas y módulos de cámaras IP compactos para monitoreo en interiores.

- Equipo de visión integrado: la lente óptica compacta funciona con cámaras auxiliares industriales de pequeño tamaño integradas dentro de dispositivos domésticos inteligentes.

- Terminales visuales IoT: lente focal fija de 6,2 mm que se integra en cámaras de puertas inteligentes y dispositivos de control de acceso visual que adoptan sensores de 1/2,7".

- Imágenes en miniatura para el consumidor: esta lente de cámara de pequeño formato se aplica al hardware de recopilación visual compacto que requiere una visión de gran angular moderada.

- Módulos ópticos en miniatura personalizados: la estructura de ensamblaje de lentes de 4 grupos admite una combinación secundaria personalizada para proyectos especiales de visión en miniatura de ShangHai SILK Optical Technology CO., LTD.
