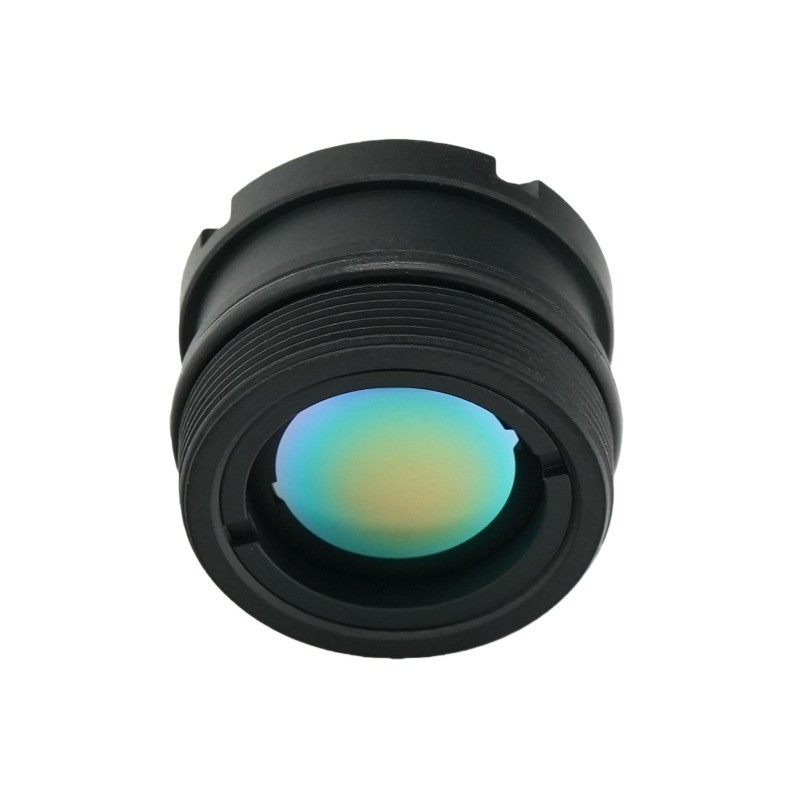

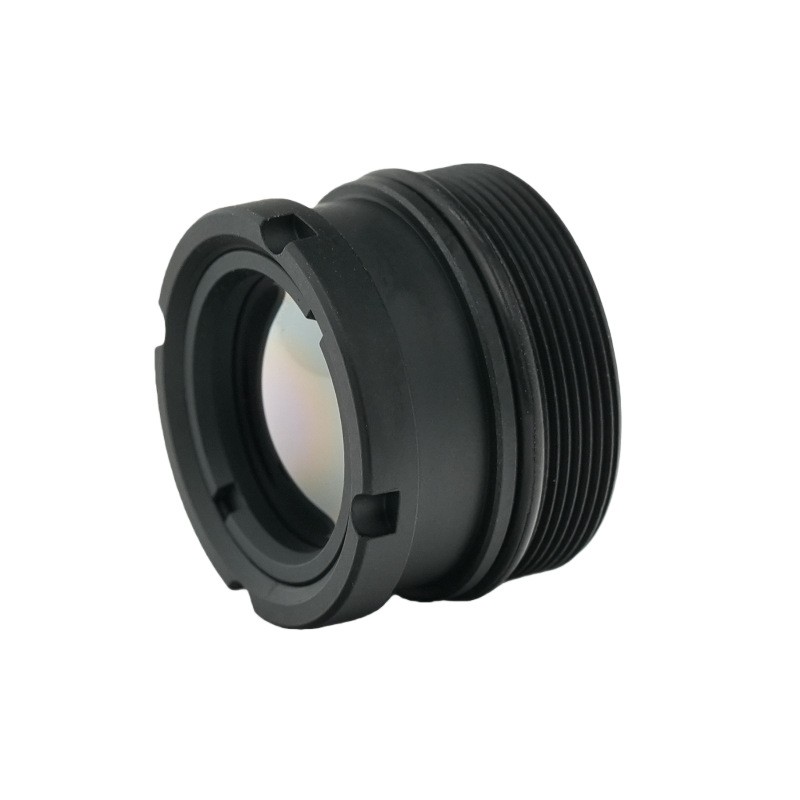

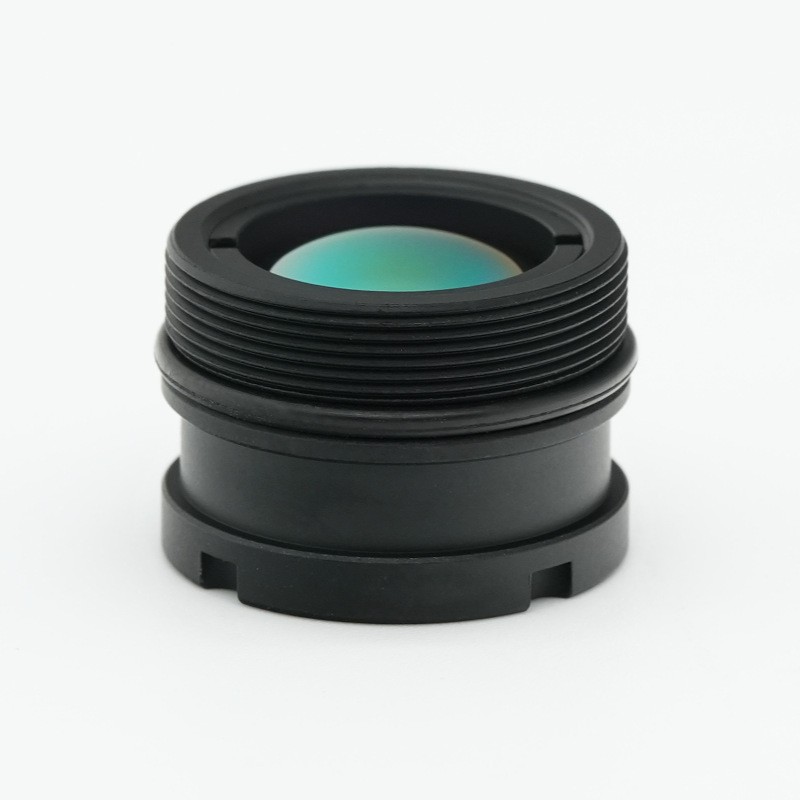

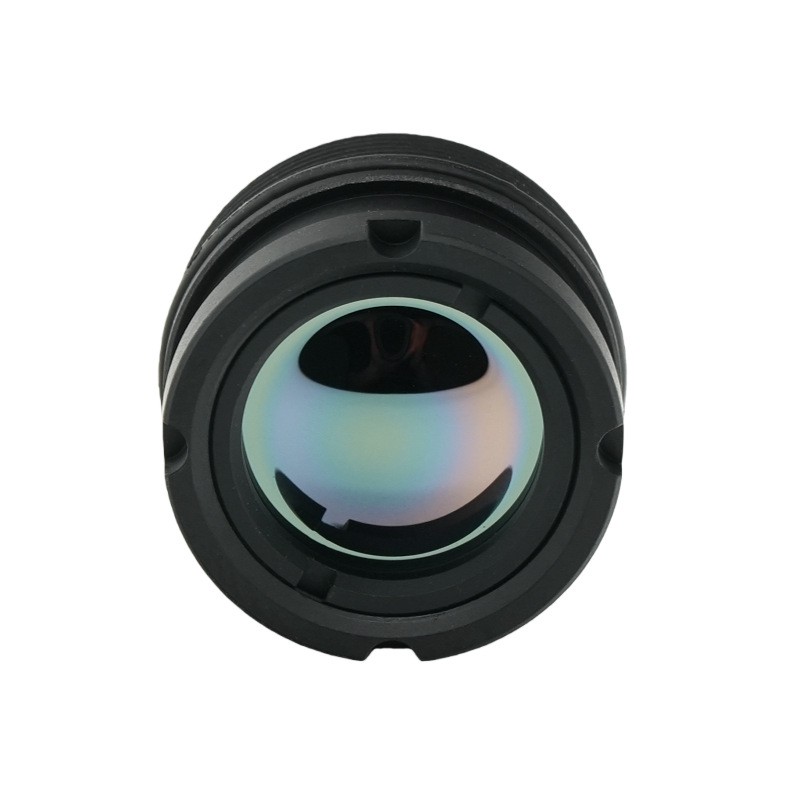

Lente de imagen térmica de distancia focal de 9,1 mm

Resumen del producto

Fabricada por BOSHI Optical Technology, esta lente infrarroja de onda larga premium ofrece un rendimiento de imagen excepcional como una solución de lente térmica no refrigerada de alta gama. Estelente termográficaCuenta con una distancia focal de 9,1 mm junto con una apertura ultragrande de F1.0 y se combina bien con un detector de 640 × 512 con una distancia de píxel de 12 μm. Equipado con revestimiento HD y protección IP67 para el elemento óptico frontal, logra una alta transmitancia en una banda de onda de trabajo de 8‑12 μm. La montura compacta M17×0,5 admite un rango de enfoque desde 3 metros hasta el infinito. Mantiene una salida óptica estable dentro de un rango de temperatura de -40 ℃ a +80 ℃ y brinda una alta iluminación relativa junto con una distorsión controlada. Se adapta al despliegue en campo en cualquier clima y sirve como núcleo óptico ideal para dispositivos de cámara térmica portátiles compactos que cubren escenarios de monitoreo industrial y de inspección de seguridad.

Descripción detallada del producto

Parámetro

1.Parámetros de rendimiento óptico. Esta lente infrarroja de onda larga adopta una distancia focal de 9,1 mm y un número F F1.0. Su longitud de onda de trabajo se encuentra dentro de la banda de onda infrarroja de onda larga estándar de 8‑12 μm. El campo de visión diagonal alcanza los 62,4 grados, el campo de visión horizontal alcanza los 48,1 grados y el campo de visión vertical alcanza los 38,5 grados. Esta configuración del campo de visión otorga a esta lente termográfica una potente capacidad de observación de área amplia. El diseño de gran apertura ayuda a recoger suficiente radiación infrarroja en condiciones ambientales complejas.

2.Parámetros coincidentes del detector. La tecnología óptica BOSHI optimiza esta lente térmica no refrigerada para un detector de 640 × 512 con un paso de píxeles de 12 μm. La estructura óptica coincide con los principales módulos de sensores térmicos compactos del mercado. La huella óptica se alinea con la superficie objetivo del detector para aprovechar al máximo el rendimiento de la resolución del detector y evitar el viñeteado de la imagen o el desperdicio de resolución causado por una falta de coincidencia.

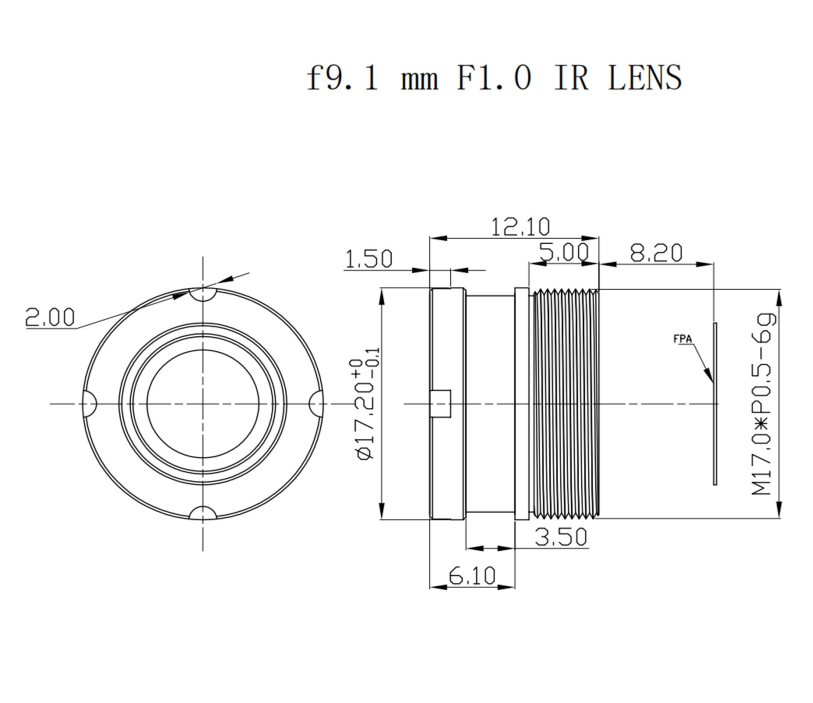

3.Parámetros mecánicos y ambientales. El producto aplica un soporte roscado M17×0,5 para realizar un ensamblaje mecánico conveniente. El rango de enfoque cubre desde 3 metros hasta el infinito y cumple con los requisitos de detección para objetivos tanto de corto como de largo alcance. La temperatura de funcionamiento oscila entre -40 ℃ y +80 ℃ para adaptarse a diversas condiciones climáticas extremas. El elemento óptico frontal alcanza el grado de protección de ingreso IP67 para resistir la entrada de polvo y agua desde el ambiente exterior.

4.Métricas de calidad óptica. Transmitancia óptica de estelente termográficaalcanza nada menos que el 90 por ciento. La iluminación relativa se mantiene por encima del 84 por ciento y el valor de distorsión se mantiene por debajo del 10 por ciento negativo. Las superficies ópticas expuestas se procesan con revestimiento HD. La alta transmitancia reduce la pérdida de señal infrarroja. Una buena iluminación relativa garantiza una distribución uniforme del brillo para una imagen de fotograma completo. La distorsión controlada suprime la deformación de la imagen en el campo de visión de gran angular.

Ventajas de rendimiento

1. Ventaja de apertura ultragrande F1.0. La gran apertura F1.0 de esta lente infrarroja de onda larga recoge más energía de radiación infrarroja. En entornos de trabajo de baja temperatura y baja radiación, la sensibilidad de la imagen mejora notablemente y se promueve aún más la distancia de detección efectiva. La tecnología óptica BOSHI lleva a cabo simulaciones ópticas repetidas para la estructura de apertura a fin de equilibrar la capacidad de entrada de luz y el rendimiento del control de aberraciones.

2. Ventaja de alta transmitancia y recubrimiento HD. El revestimiento HD aplicado en superficies expuestas aporta más del 90 por ciento de transmitancia óptica para esta lente térmica no refrigerada. La capa de recubrimiento restringe eficazmente el efecto de reflexión de la superficie. Se mejora el contraste de la imagen y se reduce la interferencia de imágenes fantasma. Se pierde menos energía infrarroja durante el proceso de transmisión y aumenta la señal infrarroja válida que ingresa al detector.

3.Excelente ventaja de iluminación de bordes. Una iluminación relativa superior al 84 por ciento hace que el rendimiento del brillo sea uniforme en todo el cuadro de la imagen. Muchos productos de lentes termográficas de gran angular sufren un fenómeno evidente de esquinas oscuras en los bordes del marco. Esta lente termográfica supera dicho defecto mediante la optimización del diseño óptico y garantiza detalles claros para el área de observación marginal.

4.Ventaja estructural resistente al agua IP67 en la parte frontal. El elemento óptico frontal alcanza el estándar de protección IP67. Las salpicaduras de polvo y agua no pueden afectar los componentes ópticos internos. Los usuarios pueden implementar esta lente para uso en exteriores en cualquier clima sin configurar carcasas protectoras adicionales. El diseño estructural reduce el costo de integración del sistema para equipos terminales de cámaras térmicas.

5. Amplia ventaja de adaptabilidad a la temperatura. Esta lente infrarroja de onda larga mantiene un rendimiento de imagen estable de -40 ℃ a +80 ℃. El producto introduce un mecanismo eficaz de supresión del desenfoque térmico. Cuando la temperatura ambiente cambia drásticamente, el grado de desenfoque térmico permanece en un nivel bajo. Ya no se requiere una operación de reenfoque manual frecuente para los dispositivos equipados con esta lente térmica no refrigerada.

6. Ventaja de la interfaz de montaje compacta M17 × 0,5. El soporte roscado M17×0,5 posee un pequeño espacio de ocupación de montaje. Ofrece una gran comodidad para el trabajo de integración de cámaras térmicas en miniatura, equipos de carga útil de drones y dispositivos térmicos portátiles. El volumen y el peso del producto terminal se pueden controlar bien mientras se reserva el rendimiento óptico.

Campo de aplicación

1. Escenarios de seguridad y vigilancia perimetral. Esta lente termográfica se adapta a trabajos de defensa fronteriza al aire libre, monitoreo del perímetro de fábricas y tareas de alerta temprana en sitios desatendidos. Puede detectar objetivos intrusos en condiciones de completa oscuridad.Óptica BOSHILa tecnología acumula una rica experiencia en proyectos para el desarrollo de lentes orientados a la seguridad. Esta lente infrarroja de onda larga actúa como componente óptico central para muchos productos de cámaras térmicas perimetrales de alerta temprana.

2. Escenarios de mantenimiento predictivo industrial. Equipado con esta lente térmica no refrigerada, el equipo de cámara térmica completa el trabajo de inspección térmica de equipos eléctricos, el trabajo de monitoreo de la temperatura de las tuberías y el trabajo de diagnóstico de fallas de sobrecalentamiento mecánico. El personal puede detectar de antemano riesgos ocultos en los equipos a través de los datos de distribución de temperatura capturados por esta lente termográfica para realizar un mantenimiento predictivo y reducir las pérdidas por paradas inesperadas.

3. Escenarios de carga útil de vehículos aéreos no tripulados. Esta lente infrarroja de onda larga sirve para reconocimientos térmicos aéreos, prevención de incendios forestales y misiones de búsqueda y rescate. La montura compacta M17×0,5 ayuda a que la lente se adapte al espacio de instalación limitado de la carga útil del dron. La protección IP67 permite un funcionamiento estable en un entorno de trabajo aéreo al aire libre. La función de amplio campo de visión admite el escaneo de áreas terrestres de gran alcance.

4. Escenarios de dispositivos portátiles de imágenes térmicas. Esta lente termográfica es aplicable a cámaras térmicas portátiles contra incendios, equipos de rescate de emergencia e instrumentos de detección de pérdida de energía en edificios. Los dispositivos portátiles imponen requisitos estrictos sobre el volumen y el peso de los componentes. La lente térmica no refrigerada de estructura compacta coincide con la idea de diseño de producto portátil y ofrece una salida de imágenes térmicas confiable para los operadores de campo.

5. Escenarios de visión térmica montados en vehículos. Esta lente infrarroja de onda larga admite la función de visión nocturna del automóvil y las imágenes auxiliares de conducción todoterreno. Proporciona una salida de imágenes válida en condiciones de conducción completamente oscura y ayuda a los conductores a identificar obstáculos en la carretera y peligros potenciales en el proceso de conducción nocturna. El grado IP67 puede hacer frente a condiciones climáticas complejas durante el funcionamiento del vehículo.

6. Escenarios de observación de vida silvestre y monitoreo ambiental. Esta lente termográfica respalda el monitoreo de la población animal, la alerta temprana de incendios forestales y el trabajo de investigación ecológica al aire libre. Capta la señal de radiación térmica de objetivos de vida silvestre sin una fuente de luz adicional. La lente funciona de manera estable en ambientes abiertos y salvajes con soporte de protección IP67 y amplia adaptabilidad a la temperatura.
