Por qué CRA < 15° es el ingrediente secreto para obtener imágenes impecables de 5 MP: un estudio de caso con PL057

¿Qué es exactamente la CRA y por qué debería importarle?

Piense en su sensor de imagen no como un lienzo plano, sino como un estadio enorme y ultramoderno. Cada píxel es un asiento muy específico y cada elemento de color (rojo, verde, azul) es una sección distinta de asientos. Tu objetivo es que los aficionados (rayos de luz) entren al estadio y encuentren perfectamente su asiento preciso.

ElÁngulo del rayo principal (CRA)es el ángulo máximo en el que los rayos de luz más externos (los "abanicos" de los bordes de la imagen) inciden en los píxeles del sensor.

• Una CRA alta (p. ej., >25°):Es una avalancha caótica de fanáticos que intentan ingresar a los asientos del nivel inferior en un ángulo agudo y desastroso, chocando contra barreras y otros asientos.

• Una CRA baja (<15°):Es una fila directa y bien organizada de VIP que encuentran sus asientos sin ningún desbordamiento ni interferencias.

5 MP: el desafío de los píxeles exigentes de alta resolución

A medida que la resolución del sensor aumenta a 5 MP en un sensor estándar de 1/2,7", el tamaño físico de cada píxel individual se vuelve mucho más pequeño y profundo. Les preocupa cómo les entra la luz.

Cuando una lente tiene una CRA alta, los rayos de luz del borde de la lente se desvían demasiado cuando inciden en los píxeles exteriores. En lugar de aterrizar perfectamente dentro de su propio sensor de subpíxel rojo, verde o azul, rebotan en las paredes laterales o se extienden hacia el subpíxel vecino de undiferentecolor.

El resultado es un fenómeno desastroso conocido como "diafonía de píxeles":

• Bordes borrosos:Los detalles finos en el borde del marco se enturbian. El número de una matrícula, por ejemplo, puede volverse ilegible porque los caracteres se mezclan entre sí.

• Franjas de color (efecto fantasma):Verás molestos halos morados o azules alrededor de los bordes, causados ​​por diferentes colores que golpean los píxeles incorrectos.

• Mal contraste:La imagen general parece más plana y menos clara debido a esta mezcla de luz no deseada.

El punto óptimo de CRA bajo <15°

Por este motivo, para imágenes de 5 MP, un CRA inferior a 15° no es negociable. Este ángulo preciso garantiza que incluso en los píxeles de alta resolución más estrechos y profundos, la luz entre "lo suficientemente recta" para encontrar su hogar, eliminando por completo la confusión y la diafonía causada por los ángulos agudos. Desbloquea la verdadera resolución de tu sensor.

Estudio de caso: Presentación del PL057, una clase magistral sobre control de CRA diseñado

No se puede comprar cualquier lente M12 disponible en el mercado por 5MP. Necesita una lente que haya sido diseñada específicamente teniendo en cuenta esta métrica crítica.

Toma nuestroLente serie PL057como un excelente ejemplo de cómo hacerlo bien. No es sólo una lente de 4 mm de uso general; Es un componente de alta definición elaborado con precisión CRA <15°. Veamos por qué es la combinación perfecta para sus proyectos de sensores de 5MP de alta resolución.

Características clave del PL057:

• Tamaño del sensor objetivo:Diseñado perfectamente para sensores de 1/2,7", lo que garantiza una unión óptica perfecta con los chips de alta resolución más populares de la industria.

• CRA optimizado < 15°:Este es el logro principal. En Shanghai Silk Optical Technology Co., Ltd., nuestros diseñadores han optimizado meticulosamente la trayectoria óptica. Los rayos de luz son guiados para ingresar al sensor en un ángulo mucho menor, por lo que incluso con una resolución de 5 MP, se elimina la diafonía, lo que garantiza una claridad uniforme y nítida de borde a borde y una reproducción cromática correcta.

• Estructura híbrida Masterpiece 1G3P:En lugar de utilizar una estructura totalmente de cristal (lo que sería excesivo y muy caro para un objetivo F2.0), el PL057 emplea una1G3P (1 Vidrio, 3 Plástico)diseño. Esta es una elección deliberada de ingeniería optimizada.

  • Elemento Estratégico de Vidrio:Un único elemento de vidrio de alta precisión está estratégicamente colocado en el camino óptico para realizar las tareas críticas de corrección de color y estabilización térmica.

  • Moldes de plástico precisos:Los tres elementos plásticos restantes se forman en moldes ultraprecisos, lo que permite geometrías complejas que son perfectas para manipular el CRA <15°, manteniendo al mismo tiempo la eficiencia de producción. Esta estructura híbrida ofrece un rendimiento premium de 5 MP a un costo de fabricación altamente competitivo.

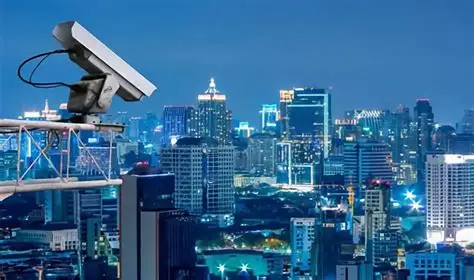

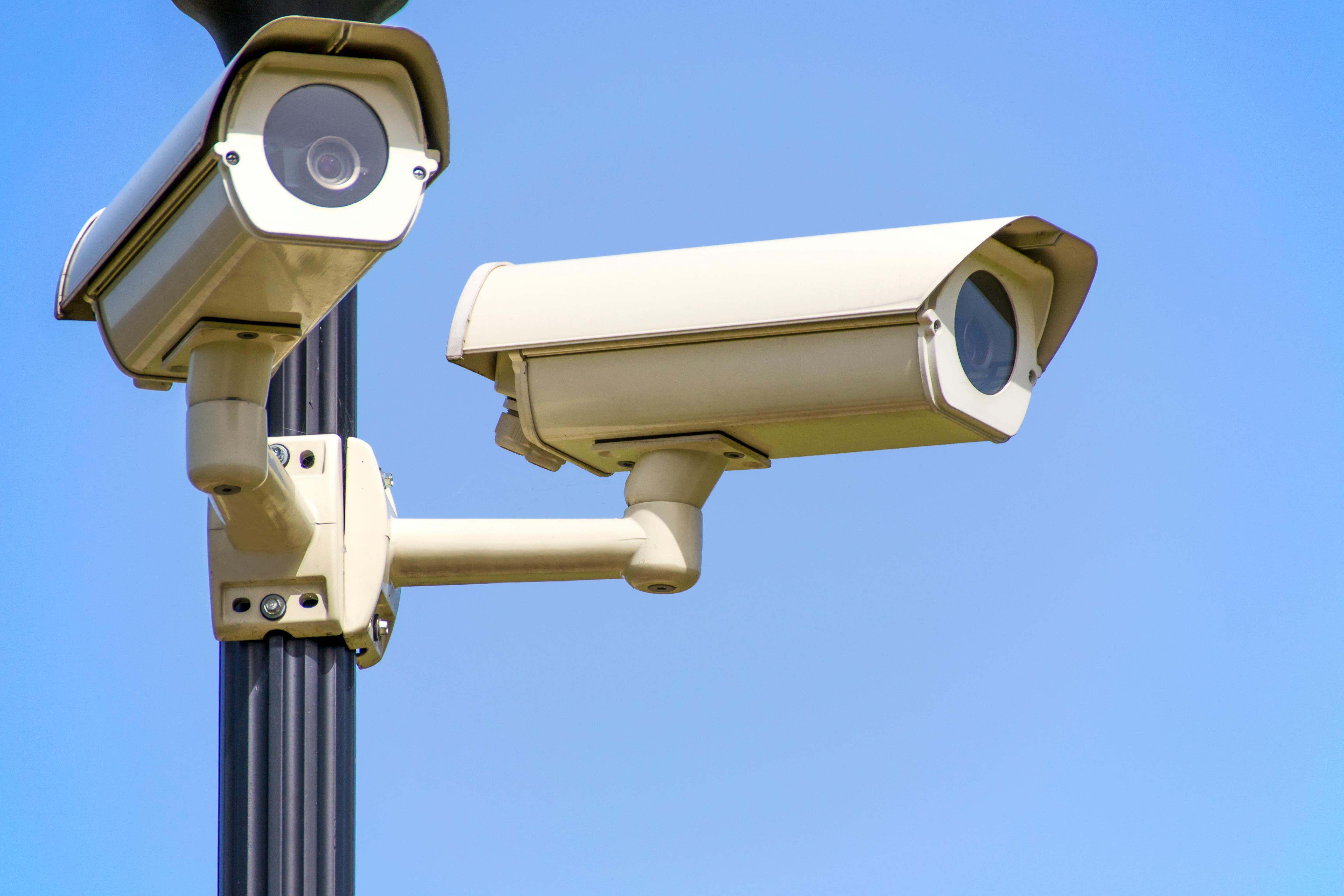

• Rendimiento de propósito general:Con una apertura F2.0, una distorsión de TV controlada (-18%) y un amplio campo de visión horizontal de 83°, el PL057 es un lente ideal y rentable para seguridad de alta definición, robótica inteligente y aplicaciones de visión industrial de alta gama.

El veredicto para los ingenieros de adquisiciones y productos

No obstruyas tus sensores de 5MP. Comprar megapíxeles sin comprobar el CRA de la lente es como poner un motor de clase mundial en un automóvil con neumáticos pinchados. Para obtener imágenes nítidas, con colores precisos y alta definición en todo el fotograma, un CRA < 15° es la especificación silenciosa y esencial que debe verificar.

ElPL057es nuestra respuesta comprobada a este desafío. Proporciona la precisión de ingeniería necesaria para que su inversión en 5MP realmente valga la pena, todo en un paquete híbrido inteligentemente equilibrado.

(¿Su proyecto de 5MP tiene problemas con bordes borrosos y diafonía de colores? Es hora de revisar su CRA.)
