Dentro de una fábrica de lentes ópticas: del diseño a la producción en masa

Cuando la gente mira la lente de una cámara, normalmente ve un pequeño componente óptico hecho de vidrio y plástico.

Pero detrás de esa pequeña lente hay un proceso mucho más complicado.

Una lente óptica profesional es el resultado de cientos de decisiones de ingeniería:

¿Cómo se debe diseñar la estructura óptica?

¿Qué materiales de vidrio se deben seleccionar?

¿Cómo se puede controlar la distorsión?

¿Cómo puede la lente mantener la nitidez en toda la imagen?

¿Cómo pueden funcionar de manera consistente miles o incluso millones de unidades?

Una lente que funcione bien en un laboratorio es sólo el comienzo.

El verdadero desafío es convertir un diseño óptico en un producto confiable que pueda fabricarse a escala.

Esto es lo que sucede dentro de una moderna fábrica de lentes ópticas.

Paso 1: comprender la aplicación antes de diseñar la lente

Un malentendido común es que el desarrollo de lentes comienza con la elección de una distancia focal.

En realidad, los ingenieros ópticos experimentados comienzan con la aplicación.

Una cámara de vigilancia, una cámara de dron, un dispositivo de imágenes médicas, una cámara para automóviles y un sistema de visión industrial tienen requisitos diferentes.

Antes de diseñar una lente, los ingenieros deben comprender:

¿Qué sensor se utilizará?

¿Qué campo de visión se requiere?

¿En qué entorno funcionará la cámara?

¿Es importante el rendimiento en condiciones de poca luz?

¿Es aceptable la distorsión?

¿Cuánta resolución se necesita?

¿Cuáles son las limitaciones mecánicas?

Una lente de 4 mm para una cámara de seguridad y una lente de 4 mm para un dron son desafíos ópticos completamente diferentes.

Los números pueden parecer similares.

Los requisitos de ingeniería no lo son.

Paso 2: Diseño óptico y simulación

Una vez que los requisitos están claros, los ingenieros ópticos comienzan a diseñar el sistema de lentes.

El diseño óptico moderno implica mucho más que disponer varios elementos de vidrio.

Los ingenieros necesitan optimizar múltiples factores simultáneamente:

Resolución

Contraste

Distorsión

Aberración cromática

Transmisión de luz

Iluminación relativa

Círculo de imagen

Viabilidad de fabricación

Las herramientas de simulación por computadora permiten a los ingenieros evaluar diferentes estructuras ópticas antes de producir muestras físicas.

Esta etapa ayuda a responder preguntas importantes:

¿Puede la lente alcanzar la resolución requerida?

¿Las esquinas permanecerán afiladas?

¿Puede la lente funcionar con el sensor seleccionado?

¿Cómo cambiará el rendimiento en diferentes condiciones?

Un buen diseño óptico es siempre un equilibrio.

Un objetivo con un ángulo extremadamente amplio, un tamaño muy pequeño, una gran apertura y una alta resolución suena ideal.

Pero la física siempre crea compensaciones.

Los ingenieros ópticos experimentados saben cómo encontrar el equilibrio adecuado para la aplicación.

Paso 3: Desarrollo y prueba de prototipos

Una vez completado el diseño óptico, se producen prototipos.

Esta etapa es donde la teoría se encuentra con la realidad.

Una lente simulada puede verse perfecta en la pantalla de una computadora.

El mundo físico introduce nuevos desafíos:

 Tolerancia de fabricación

Variación de materiales

Precisión de montaje

Estructura mecánica

Compatibilidad de sensores

Las pruebas de prototipos suelen incluir:

Pruebas de rendimiento óptico

Los ingenieros evalúan:

Resolución

Rendimiento del MTF

Distorsión

 Uniformidad de brillo

Rendimiento del color

Pruebas mecánicas

La lente también debe cumplir requisitos físicos:

Compatibilidad de montaje

Restricciones de tamaño

Precisión de montaje

Fiabilidad estructural

Pruebas ambientales

Dependiendo de la aplicación, es posible que las lentes deban resistir:

Cambios de temperatura

Vibración

 Humedad

Operación a largo plazo

El objetivo del desarrollo de prototipos no es simplemente crear una buena muestra.

El objetivo es crear un diseño que eventualmente pueda convertirse en un producto de producción estable.

Paso 4: Fabricación óptica de precisión

Después de la aprobación, la lente entra en producción en masa.

Aquí es donde un fabricante de óptica profesional muestra su verdadera capacidad.

La fabricación óptica implica múltiples procesos:

Procesamiento de componentes ópticos

Los elementos de vidrio necesitan un procesamiento preciso para lograr el rendimiento óptico requerido.

Pequeñas diferencias en:

Precisión de la superficie

Espesor

Curvatura

puede afectar la calidad de la imagen final.

Fabricación e Inyección de Moldes

Para muchas lentes de cámaras compactas, se utilizan ampliamente componentes ópticos de plástico y piezas estructurales.

Los moldes de precisión son fundamentales porque pequeñas diferencias dimensionales pueden influir en:

Precisión del enfoque

Consistencia del ensamblaje

Alineación óptica

Recubrimiento de lentes

Los recubrimientos ópticos mejoran:

Transmisión de luz

Control de reflexión

Contraste de imagen

Un proceso de recubrimiento de alta calidad ayuda a reducir problemas ópticos no deseados, como destellos y luces parásitas.

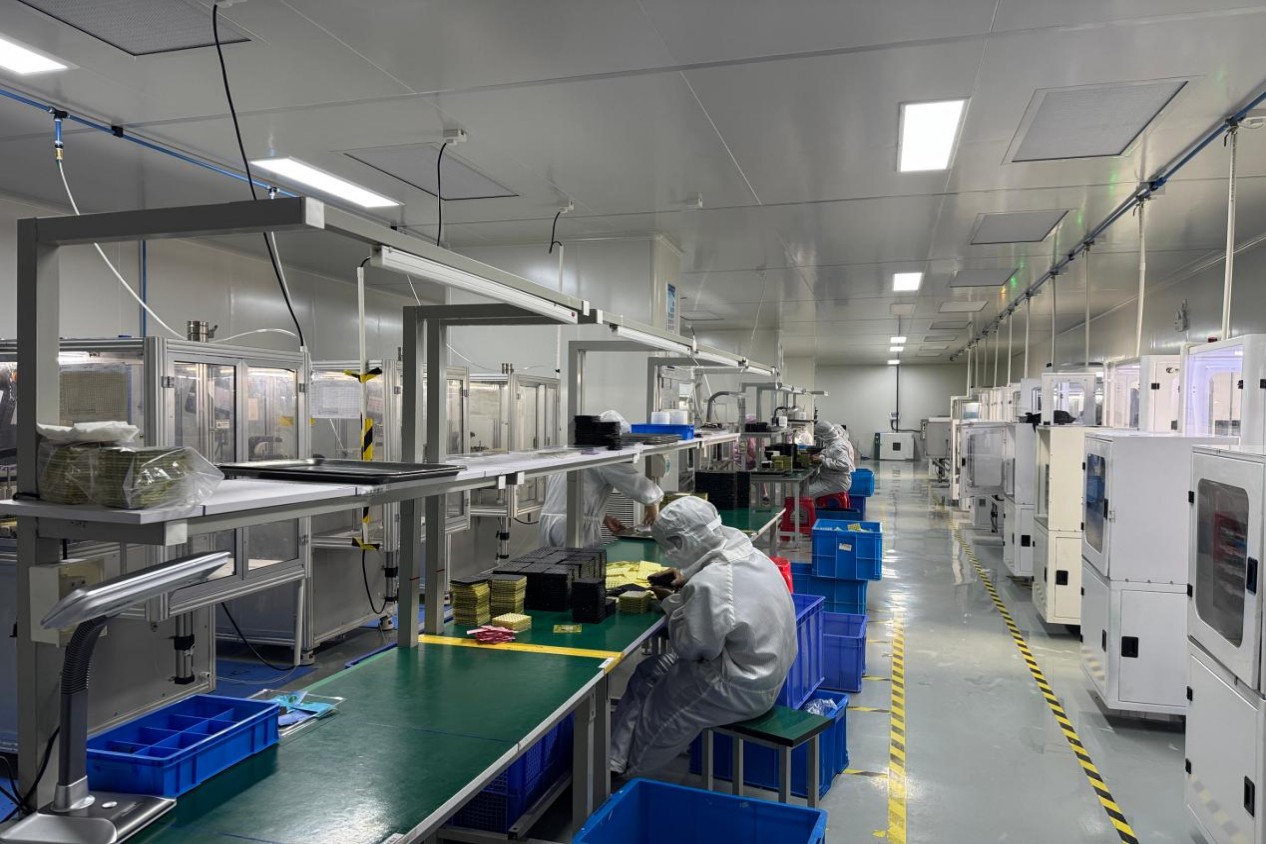

Paso 5: montaje de la lente

El montaje de la lente puede parecer sencillo desde fuera.

Sin embargo, la alineación óptica es extremadamente sensible.

Durante el montaje, los ingenieros deben controlar:

Posicionamiento de elementos

Espaciado entre lentes

Alineación del eje óptico

 Posición de enfoque

Incluso pequeños errores de montaje pueden influir en:

Nitidez

Consistencia de la imagen

Rendimiento del MTF

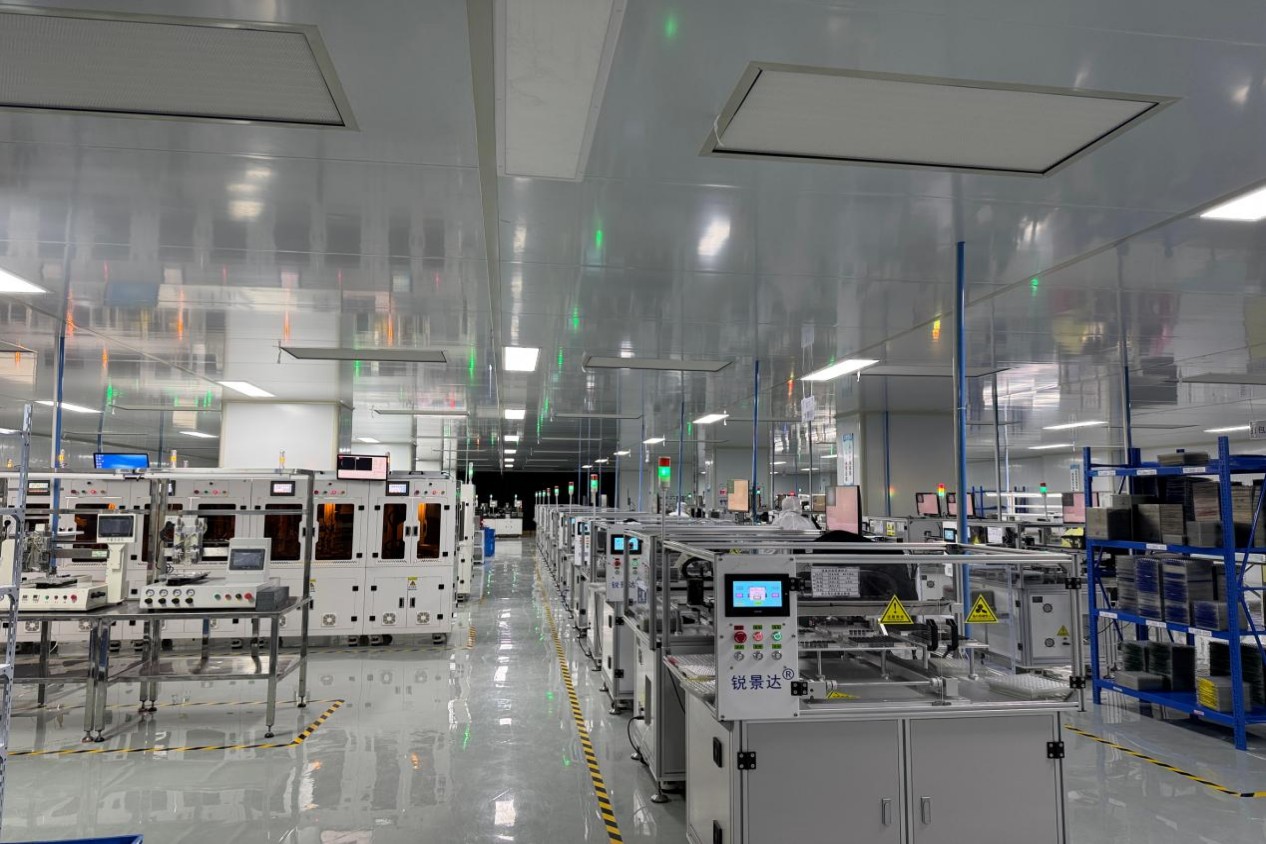

Esta es la razón por la que los equipos de inspección de precisión y montaje automatizado se han vuelto cada vez más importantes en las fábricas ópticas modernas.

Paso 6: Control de calidad y pruebas ópticas

Producir una lente excelente no es la parte más difícil.

Producir miles de lentes idénticas sí lo es.

La producción en masa requiere un estricto control de calidad.

Los fabricantes de ópticas profesionales utilizan sistemas de prueba para garantizar la coherencia entre los diferentes lotes de producción.

Los métodos de inspección comunes incluyen:

Pruebas MTF

Medición óptica

Pruebas de excentricidad

Inspección dimensional

Pruebas ambientales

El propósito es simple:

La lente número 10.000 debería funcionar como la primera muestra aprobada.

Paso 7: de la producción en fábrica a la aplicación del cliente

Una lente no existe por sí sola.

Se convierte en parte de un sistema de imágenes completo.

Un fabricante de lentes profesional debe comprender cómo funciona la lente después de la integración.

Por ejemplo:

Un fabricante de cámaras de seguridad se preocupa por:

Imágenes nocturnas

Reconocimiento de IA

Monitoreo de área amplia

Una empresa de drones se preocupa por:

Peso

Campo de visión

Rendimiento con poca luz

Un fabricante de robots se preocupa por:

Precisión

Fiabilidad

Percepción en tiempo real

Los mejores proveedores de óptica no se limitan a fabricar lentes.

Ayudan a los clientes a resolver problemas de imágenes.

Dentro de Boshi Optics: combinación de diseño óptico y capacidad de fabricación

EnÓptica Boshi, creemos que los productos ópticos exitosos requieren tanto conocimientos de ingeniería como experiencia en fabricación.

Nuestro proceso de fabricación óptica cubre múltiples etapas, incluido el procesamiento de componentes ópticos, la fabricación de moldes de precisión, el moldeo por inyección, el ensamblaje de lentes y la inspección de calidad.

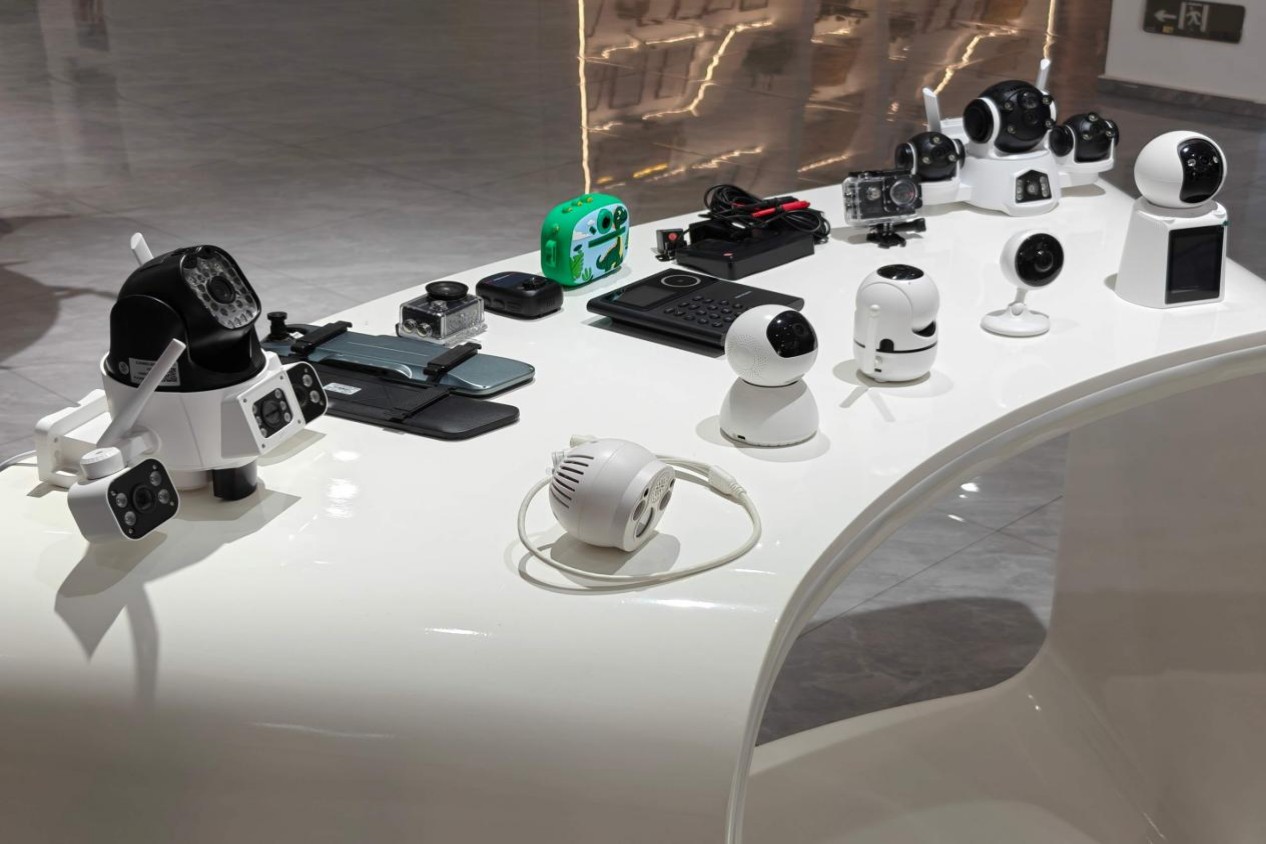

Con capacidades que cubren el desarrollo óptico, la producción, el ensamblaje automatizado y las pruebas ópticas, Boshi Optics brinda soporte a los clientes en aplicaciones como cámaras de seguridad, sistemas de visión de inteligencia artificial, drones, imágenes automotrices, dispositivos médicos y cámaras industriales.

Porque en la fabricación óptica, la capacidad de diseño y la capacidad de fabricación no se pueden separar.

Un diseño óptico perfecto que no se puede producir de manera consistente no es un producto exitoso.

Pensamiento final: la lente detrás de cada cámara tiene una historia

La lente de una cámara puede parecer pequeña.

Pero crear una lente confiable requiere:

Ingeniería óptica

Fabricación de precisión

 Experiencia en pruebas

Gestión de producción

Mejora continua

El viaje desde el concepto de diseño hasta la producción en masa es donde se construye la verdadera experiencia óptica.

Y eso es lo que diferencia a un proveedor de lentes de un verdadero socio fabricante de lentes.
