Cómo elegir la lente M12 perfecta para un sensor de 1/2,7": esquivando las trampas del "viñeteado" y del "borde suave"

Trampa 1: El efecto "Visión de túnel" (viñeteado)

Para entender el viñeteado, imagine intentar encajar una clavija cuadrada grande en un agujero redondo pequeño.

Cada lente proyecta una imagen circular sobre el sensor de la cámara rectangular. Esto se llama elCírculo de imagen. Un sensor de 1/2,7 pulgadas tiene una dimensión diagonal física específica (aproximadamente 6,6 mm).

• Si el círculo de imagen de la lente es más pequeño que el sensor:Las esquinas del sensor rectangular no recibirán luz. ¿El resultado? Esquinas negras y marcadas en tu metraje.

• Si el círculo de la imagen de la lente tiene exactamente el tamaño correcto o un poco más grande:Todo el sensor está bañado de luz. Obtendrá una imagen limpia y de fotograma completo.

La solución:Al comprar un objetivo M12, no puedes fijarte únicamente en la distancia focal (como 4 mm). Debes comprobar elTamaño del sensor objetivoespecificación. Si coloca una lente diseñada para un sensor más pequeño de 1/3" o 1/4" en su sensor de 1/2,7", obtendrá viñeteado cada vez. Asegúrese siempre de que la especificación de la lente indique explícitamente la compatibilidad con los formatos de 1/2,7".

Trampa 2: El misterio del "centro nítido, bordes borrosos"

Bien, entonces compraste una lente con el círculo de imagen correcto. Los rincones oscuros han desaparecido. Pero ahora tienes un nuevo problema: la matrícula en el centro del marco es muy clara, pero los árboles en el borde del marco parecen completamente desenfocados.

Esto sucede por dos razones principales:

1. Un desajuste en el ángulo del rayo principal (CRA)Piense en los píxeles de un sensor moderno como cubos pequeños y profundos. Si la luz cae directamente hacia el cubo (en el centro del sensor), se captura perfectamente. Pero en los bordes del sensor la luz entra en ángulo. Si ese ángulo es demasiado pronunciado, la luz golpea la pared del "cubo" y rebota, provocando bordes borrosos y cambios de color. Una lente M12 de alta calidad está diseñada para doblar esos rayos de borde para que caigan limpiamente en los píxeles del sensor. Por ejemplo, las lentes de precisión mantienen el CRA por debajo de 15° para garantizar un brillo y nitidez uniformes en todo el campo de visión.

2. Estructura deficiente de la lente y curvatura del campoLas lentes baratas a menudo sufren de "curvatura de campo". Debido a que los elementos de la lente son curvos, el plano focal que proyectan es en realidad curvo como un cuenco, no plano como el sensor. Si el centro está enfocado, los bordes están desenfocados. Corregir esto requiere múltiples elementos de lente con formas precisas.

La solución: óptica de precisión diseñada para la tarea

No tienes que hacer concesiones recortando tu imagen o aceptando esquinas borrosas. En Shanghai Silk Optical Technology Co., Ltd., diseñamos nuestras lentes M12 para combinar perfectamente con sensores modernos.

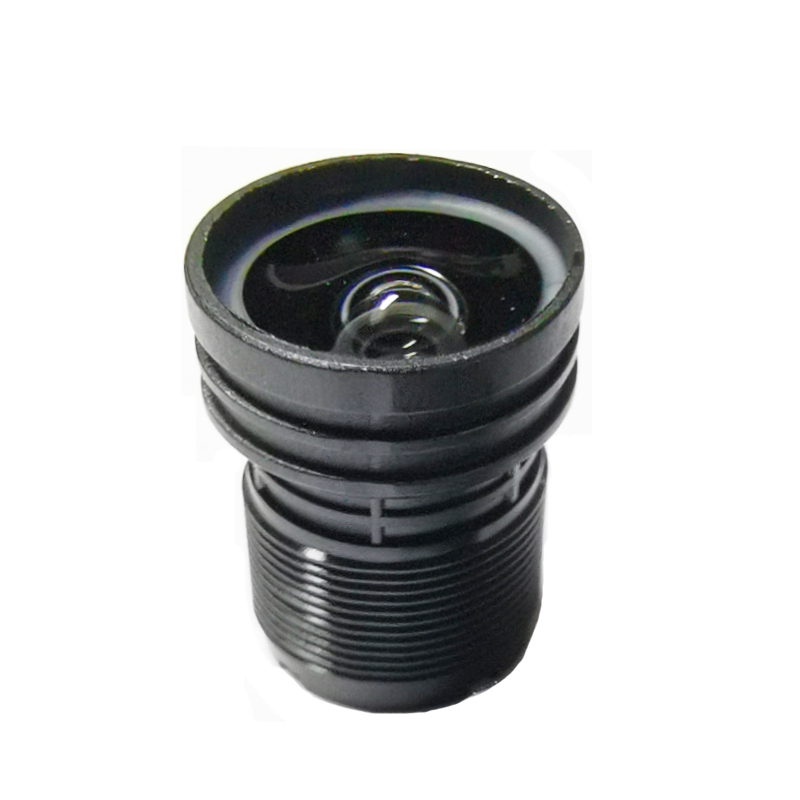

Toma nuestroLente M12 serie PL100como ejemplo de cómo hacerlo bien:

• Ajuste perfecto para 1/2,7":Diseñado con un círculo de imagen que cubre perfectamente los sensores de 1/2,7", eliminando por completo las esquinas oscuras.

• CRA optimizada (<15°):La luz incide en los bordes del sensor en el ángulo perfecto, lo que garantiza un brillo de borde a borde.

• Estructura totalmente de vidrio 7E:Al utilizar siete elementos de vidrio especializados, aplanamos el plano focal y corregimos la distorsión óptica (manteniendo la distorsión de la televisión en un notable -12%). Esto significa que las esquinas son tan nítidas y de alta resolución (2MP-5MP) como el punto muerto.

el fondoLínea

Su sensor de 1/2,7" es tan bueno como la luz que lo incide. No obstruya sus costosos dispositivos electrónicos con una pieza de vidrio que no coincide. Al verificar el círculo de la imagen y prestar atención a las correcciones ópticas de borde a borde, puede garantizar una imagen nítida, clara y profesional para sus clientes.

(¿Busca la combinación M12 perfecta para su proyecto de cámara?Póngase en contacto con nuestro equipo técnico hoy para solicitar muestras y especificaciones detalladas.)
