Explicación de las pruebas MTF: cómo los ingenieros evalúan el rendimiento de las lentes
Al seleccionar una lente de cámara, muchos compradores se fijan en especificaciones como la distancia focal, la apertura, el tamaño del sensor y la compatibilidad con megapíxeles.
Sin embargo, a menudo se pasa por alto una pregunta:
¿Cómo saben los ingenieros si una lente es realmente buena?
La respuesta es la prueba óptica.
Entre todos los métodos de evaluación de lentes, la prueba MTF es una de las herramientas más importantes utilizadas por los ingenieros ópticos para medir el rendimiento real de las lentes.
MTF ayuda a responder una pregunta simple pero crítica:
¿Cuánto detalle y contraste puede ofrecer realmente una lente al sensor de imagen?
Es por eso que los fabricantes de cámaras profesionales, los ingenieros ópticos y los proveedores de lentes prestan mucha atención a los datos MTF.
Porque una lente no se juzga por lo que está escrito en una hoja de especificaciones.
Se juzga por la calidad de la imagen que produce.
¿Qué es MTF?
MTF significa Función de Transferencia de Modulación.
El nombre suena complicado, pero el concepto es relativamente simple.
Una lente no captura una imagen a la perfección. Durante el proceso de obtención de imágenes, inevitablemente se pierden algunos detalles y contraste.
MTF mide la eficacia con la que una lente transfiere el contraste del mundo real al sensor de la cámara.
En términos simples:
Un MTF más alto significa que la lente puede reproducir detalles más finos con mejor contraste.
Por ejemplo:
Imagínese fotografiar un edificio con muchas ventanas pequeñas.
Una lente con un rendimiento óptico deficiente puede capturar la forma general del edificio pero perder los detalles de las ventanas individuales.
Una lente con un alto rendimiento MTF puede preservar esas estructuras finas con mayor claridad.
Esta capacidad de reproducir detalles es lo que los ingenieros llaman resolución óptica.
Por qué los megapíxeles no son suficientes
Un malentendido común en la industria de las cámaras es:
"Más megapíxeles siempre significan una mejor calidad de imagen".
Sin embargo, el sensor es sólo una parte del sistema de imágenes.
Un sensor de 8MP no produce automáticamente una imagen con calidad de 8MP.
La lente debe poder resolver suficientes detalles para que el sensor utilice esos píxeles de manera efectiva.
Si el rendimiento de la lente es insuficiente, es posible que el sensor simplemente capture una versión más grande de una imagen suave.
Por eso los ingenieros suelen decir:
El sensor registra información, pero la lente determina cuánta información llega al sensor.
Las pruebas MTF ayudan a evaluar si la lente realmente puede soportar la capacidad de resolución del sistema de cámara.
Cómo realizan los ingenieros las pruebas MTF

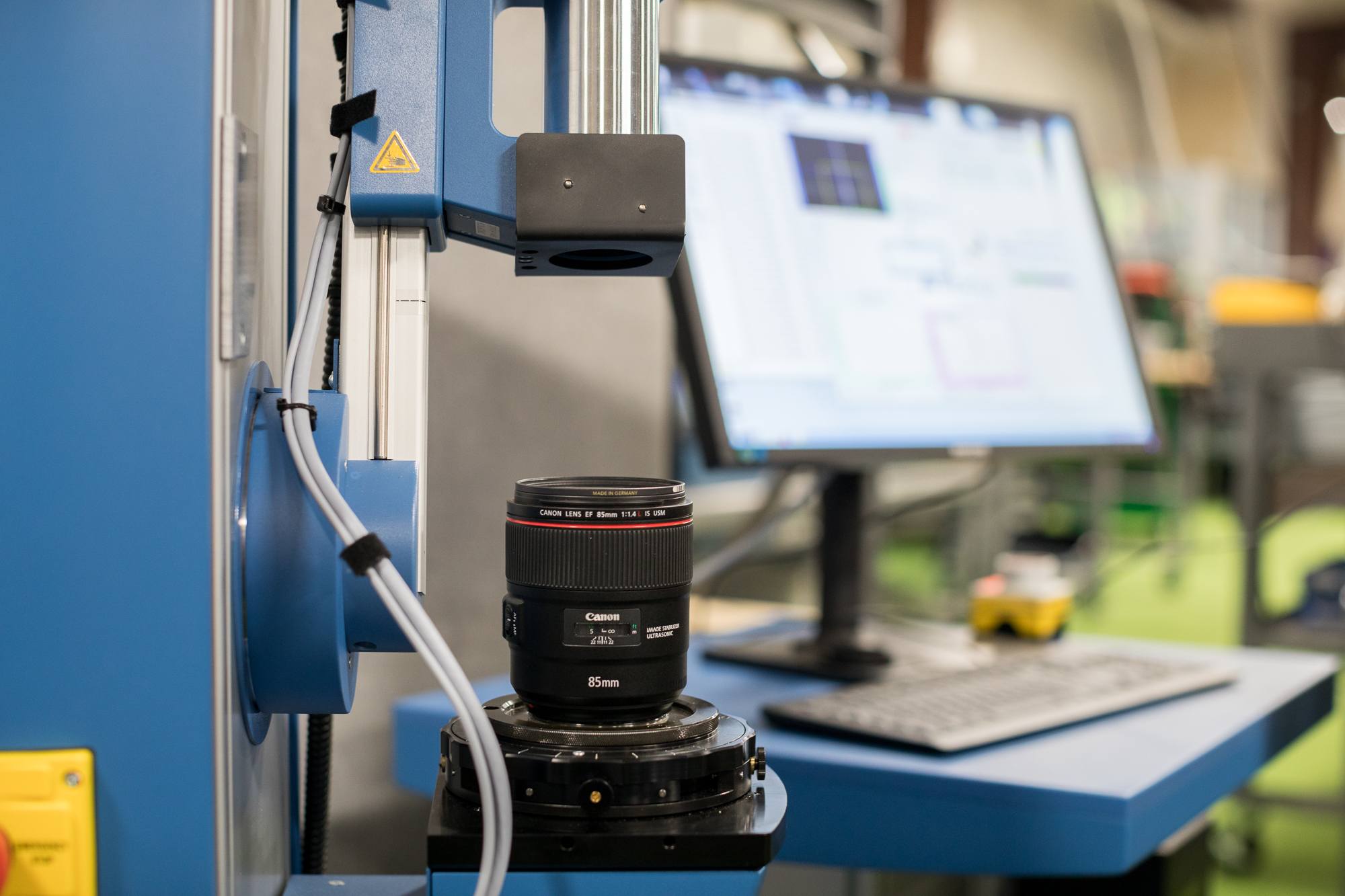

Durante las pruebas de MTF, los ingenieros suelen utilizar un entorno de prueba controlado.

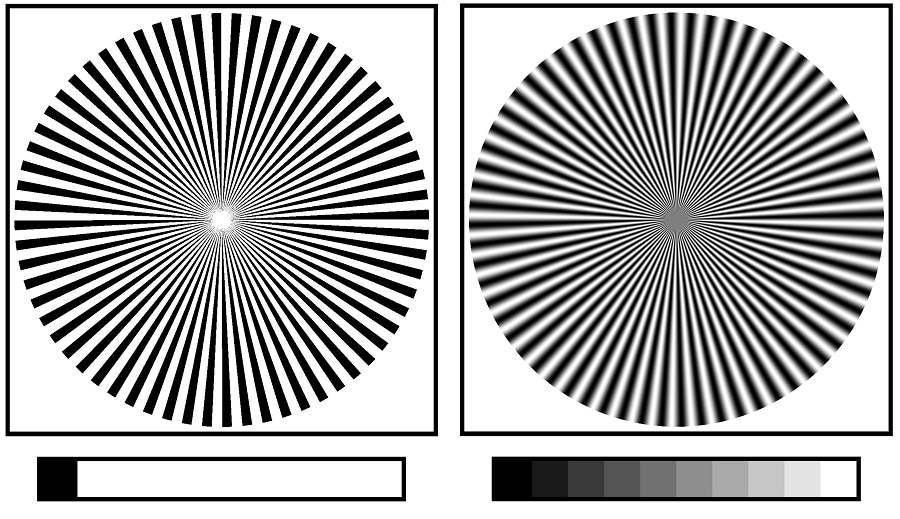

Se monta una lente con un sensor de cámara específico o un sistema de medición óptica y se prueba utilizando patrones especialmente diseñados.
El sistema analiza qué tan bien la lente reproduce diferentes niveles de detalle.
Se evalúan varios factores:
1. Capacidad de resolución
La lente se prueba para determinar qué tan bien puede reproducir estructuras finas.
Esto es especialmente importante para:
Cámaras de seguridad
Sistemas de inspección industrial
Visión artificial
Imágenes médicas
Cámaras de IA
Una lente puede parecer nítida en un nivel básico, pero fallar al capturar objetos pequeños o detalles distantes.
2. Rendimiento de contraste
La resolución no se trata sólo de ver líneas.
Una buena lente también debe mantener el contraste.
Por ejemplo, dos objetos pueden tener límites claros en la realidad, pero una lente deficiente puede hacer que parezcan fusionados porque se reduce la diferencia de contraste.
MTF evalúa qué tan bien la lente mantiene el contraste en diferentes niveles de detalle.
3. Rendimiento central y de borde
Un error común al evaluar lentes es comprobar únicamente el área central.
Sin embargo, las aplicaciones reales requieren rendimiento en toda la imagen.
Para las cámaras de seguridad de gran angular o las cámaras de drones, el rendimiento del borde es particularmente importante.
Una lente puede proporcionar una excelente nitidez central pero mostrar una claridad reducida cerca de las esquinas.
Las pruebas MTF permiten a los ingenieros evaluar:
Resolución central
Rendimiento en el mediocampo
Nitidez de los bordes
Una lente bien diseñada debe mantener un rendimiento equilibrado en toda la imagen.

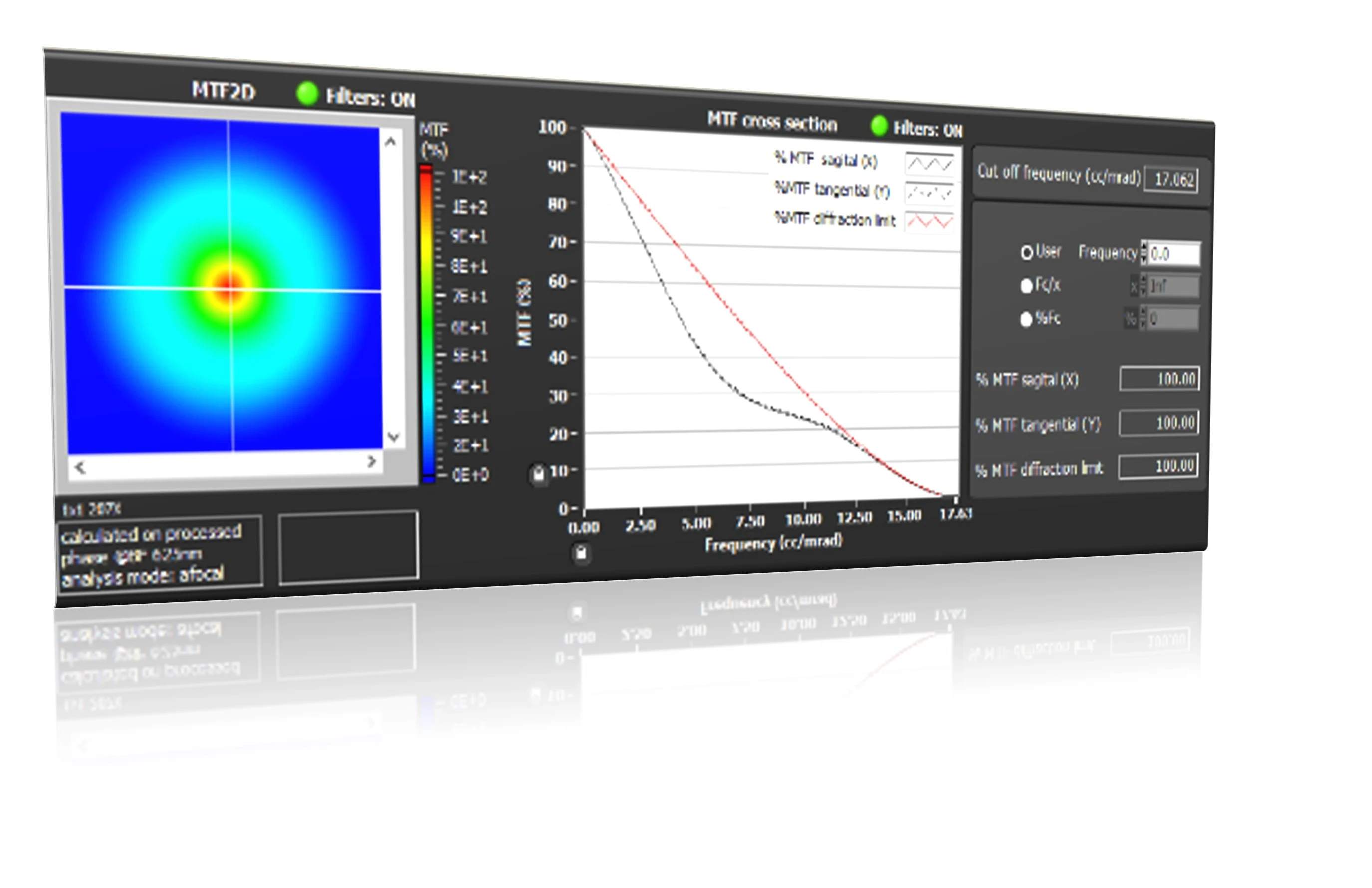

Comprender las curvas MTF
Los resultados de MTF generalmente se muestran como un gráfico.
Aunque los gráficos MTF pueden parecer técnicos, la idea básica es sencilla.
El eje horizontal suele representar la frecuencia espacial.
Esto significa cuán finos son los detalles.
El eje vertical representa la transmisión de contraste.
Un valor más alto significa que la lente mantiene más contraste.
Generalmente:
Un alto MTF a bajas frecuencias significa una buena reproducción del contraste.
Un alto MTF a altas frecuencias significa una mejor resolución de detalles finos
Una lente con un rendimiento sólido mantiene valores MTF más altos a medida que los detalles se vuelven más finos.
Por qué MTF es importante en diferentes aplicaciones
Las diferentes aplicaciones de cámara tienen diferentes requisitos ópticos.
Vigilancia de seguridad
Las cámaras de seguridad suelen funcionar en condiciones difíciles:
Poca luz
Largas distancias
Escenas amplias
Objetos en movimiento
Una lente con buen rendimiento MTF puede ayudar a mantener:
Detalles faciales
Información del vehículo
Precisión del reconocimiento de objetos
Especialmente en los sistemas de vigilancia basados en IA, la calidad de la imagen afecta directamente al rendimiento de la detección.
Visión Industrial
Los sistemas de visión artificial suelen inspeccionar pequeñas diferencias.
Los ejemplos incluyen:
Defectos del producto
Errores de fabricación
Posicionamiento de componentes
Una pequeña pérdida de detalle puede afectar la precisión de la inspección.
Las lentes con alto MTF proporcionan datos de imagen más claros y confiables.
Visión de robótica y IA
Los robots dependen de las cámaras para comprender su entorno.
Necesitan reconocer:
Objetos
Obstáculos
Personas
Movimiento
La mala resolución óptica crea incertidumbre para los algoritmos de IA.
Un mejor rendimiento de la lente proporciona una información visual más limpia.
Imagenología Médica
Los dispositivos médicos suelen requerir sistemas ópticos compactos pero de alto rendimiento.
En estas aplicaciones, la claridad de la imagen puede influir directamente en el diagnóstico y el análisis.
MTF ayuda a los ingenieros a garantizar que los sistemas ópticos cumplan con estrictos requisitos de imágenes.
MTF no es el único estándar de evaluación de lentes
Aunque MTF es extremadamente importante, los ingenieros no evalúan las lentes utilizando un solo parámetro.
Una evaluación óptica completa también puede incluir:
Distorsión
Aberración cromática
Iluminación relativa
Fantasma
Llamarada
Estabilidad del enfoque
Rendimiento de temperatura
Tolerancia mecánica
Una lente con excelente MTF pero poca confiabilidad puede no ser adecuada para productos del mundo real.
La ingeniería óptica siempre tiene que ver con el equilibrio.
La mejor lente no es simplemente la que tiene el número más alto.
Es el que funciona de manera confiable en la aplicación prevista.
Cómo los fabricantes de lentes profesionales utilizan los datos MTF
Para los fabricantes de productos ópticos, las pruebas MTF no son sólo una herramienta de desarrollo.
También es un importante método de control de calidad.
Durante el desarrollo de lentes, los ingenieros utilizan los resultados de MTF para:
Optimizar el diseño óptico.
Ajustar las estructuras de las lentes.
Comparar diferentes materiales
Mejorar la precisión del ensamblaje
Durante la producción en masa, las pruebas MTF ayudan a garantizar la coherencia entre los diferentes lotes.
Esto es especialmente importante porque producir un prototipo excelente es mucho más fácil que producir miles de lentes idénticas.
Un fabricante de lentes confiable debe controlar tanto el diseño óptico como los procesos de fabricación.
Boshi Optics: centrándose en el rendimiento óptico real
En Boshi Optics, entendemos que los clientes no compran lentes únicamente por las especificaciones.
Adquieren un rendimiento de imagen fiable.
Para aplicaciones que incluyen vigilancia de seguridad, visión mediante IA, drones, cámaras para automóviles, imágenes médicas y sistemas industriales, la calidad óptica afecta directamente la experiencia del producto final.
A través del diseño óptico, la fabricación de precisión y la evaluación del rendimiento, Boshi Optics se enfoca en crear soluciones de lentes que brinden una calidad de imagen estable en aplicaciones del mundo real.
Porque en los sistemas de cámaras modernos:
Más píxeles no significan automáticamente más información.
Una mejor óptica crea mejores imágenes.
Y mejores imágenes crean mejores decisiones.
Conclusión
Las pruebas MTF son una de las herramientas más valiosas que utilizan los ingenieros para comprender el rendimiento de las lentes.
Revela lo que los números de megapíxeles no pueden mostrar:
Con qué claridad una lente reproduce los detalles
Qué tan bien mantiene el contraste.
Si la nitidez es consistente en toda la imagen
Si el sistema óptico realmente puede soportar el sensor
Al elegir una lente de cámara, es esencial mirar más allá de las especificaciones y comprender el rendimiento óptico.
Una lente de alta calidad no es simplemente un trozo de vidrio.
Es la base que permite que todo el sistema de imágenes funcione.
