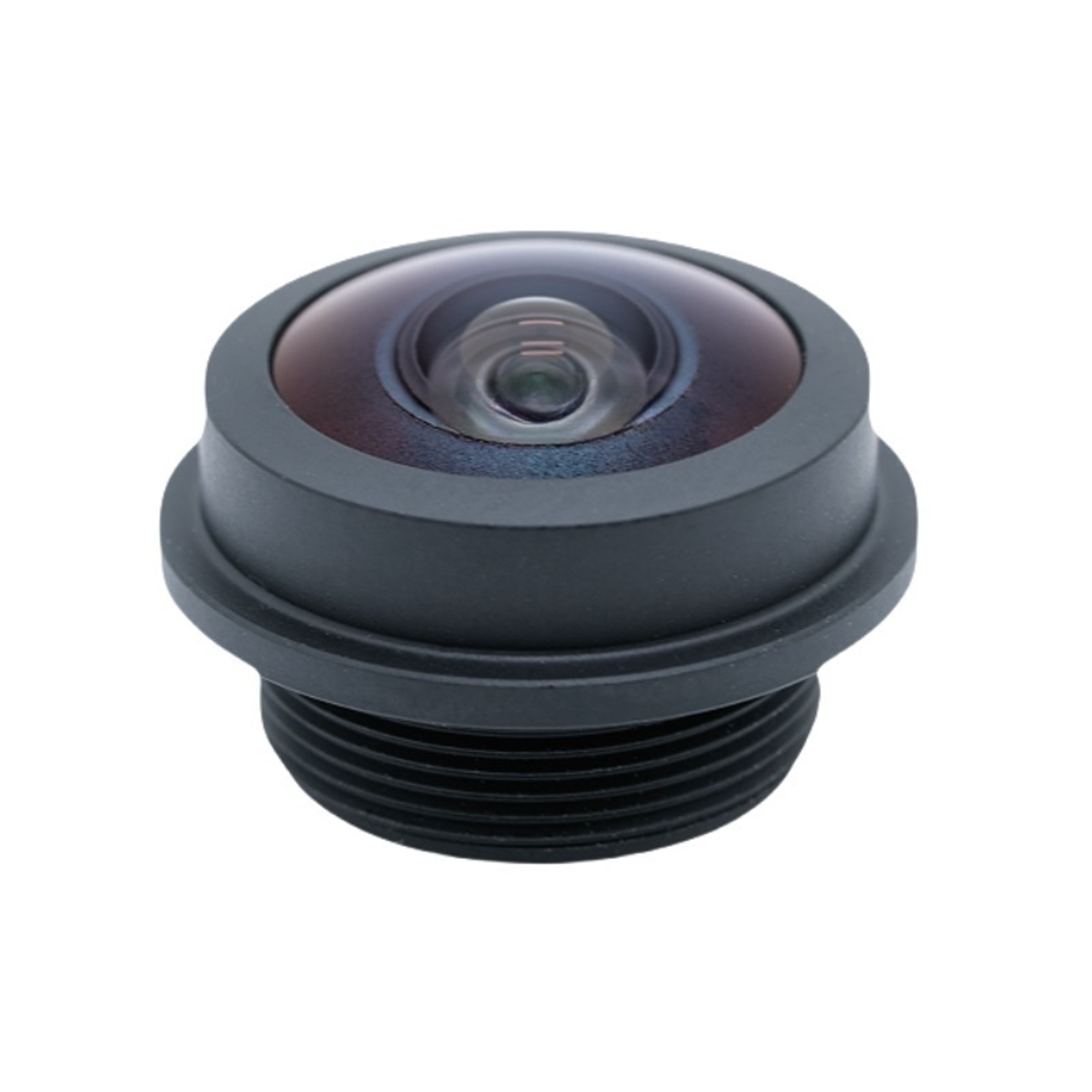

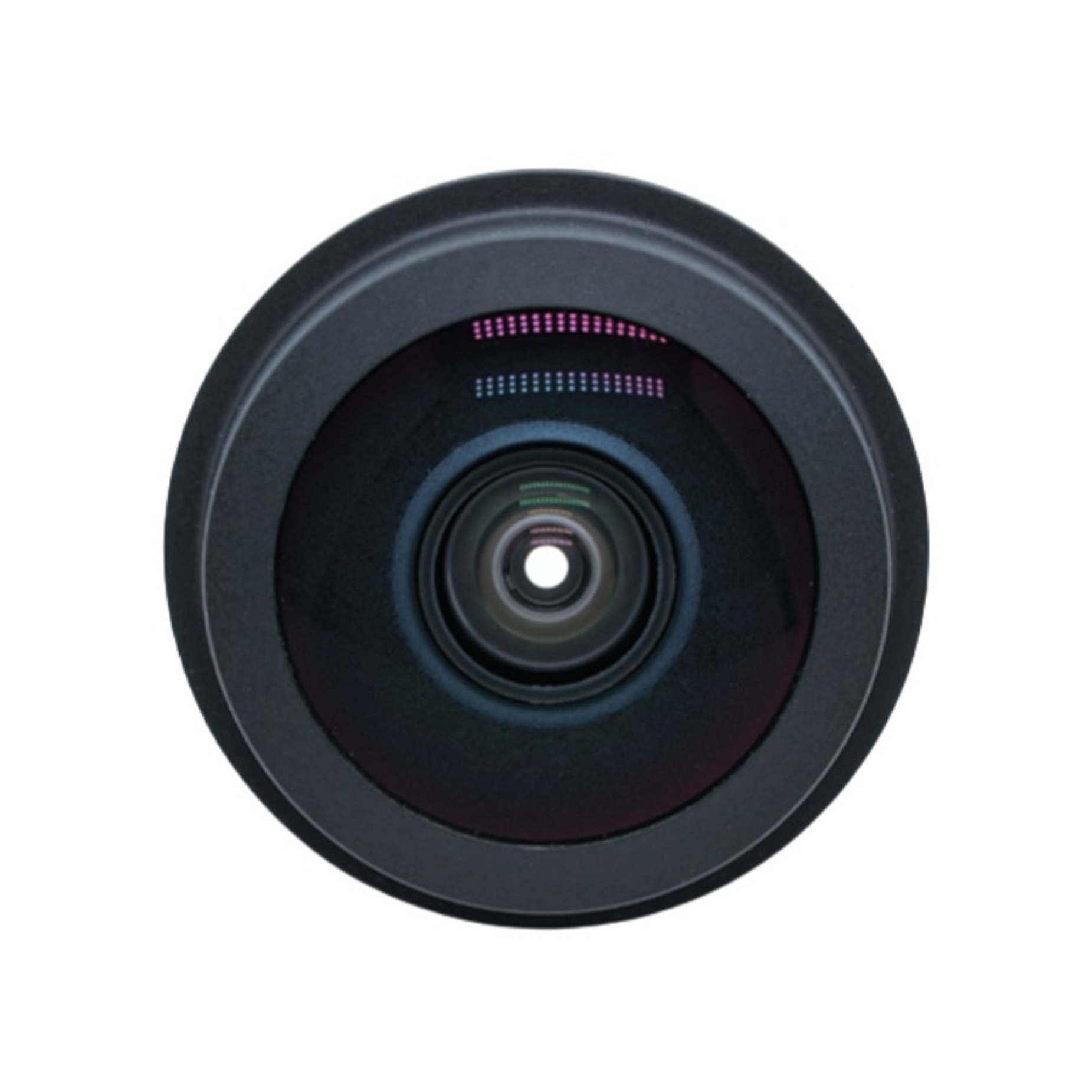

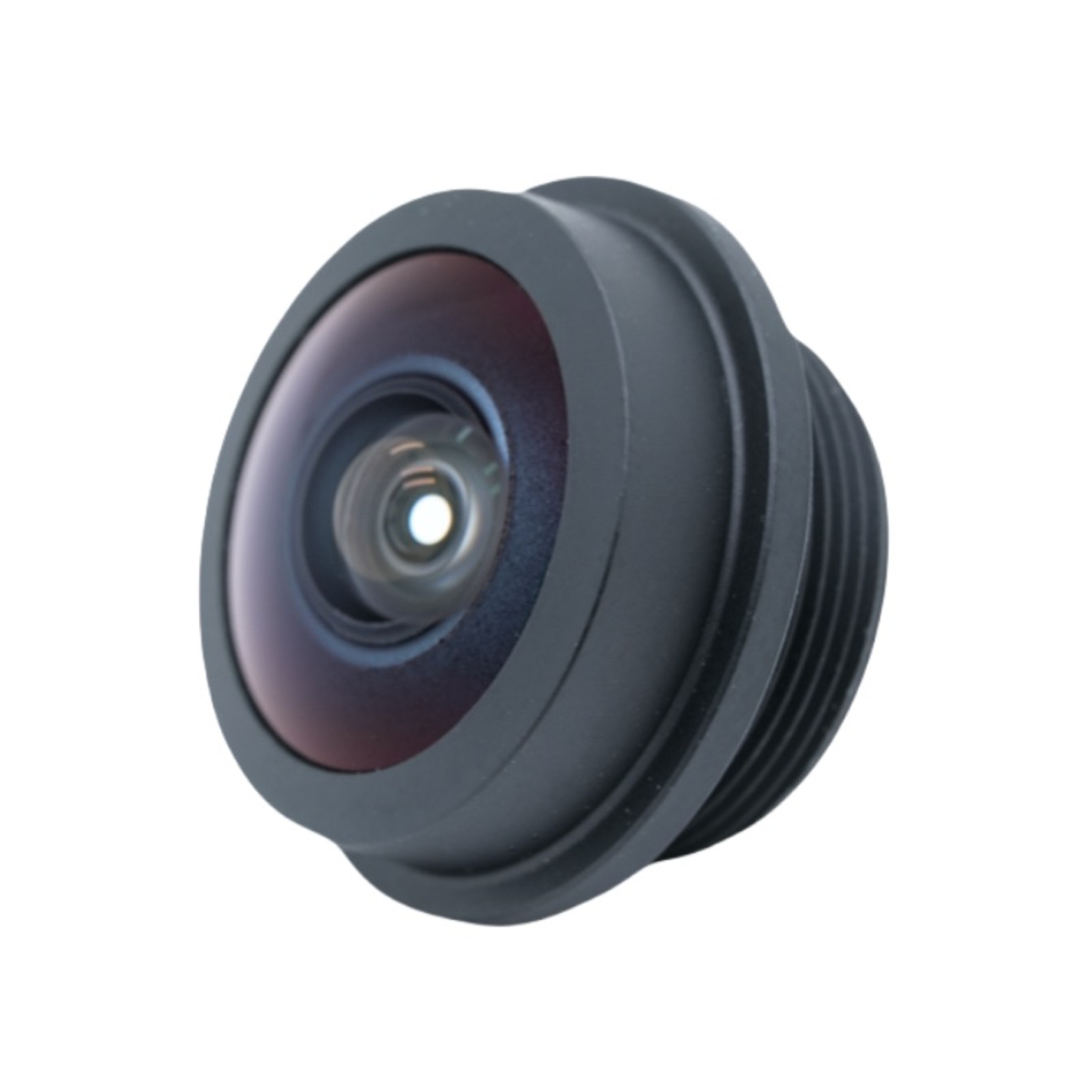

Lente ojo de pez de 1,8 mm

Resumen del producto

Fabricado por BOSHI Optical Technology, este objetivo con montura M12 ultra gran angular de alto rendimiento está optimizado para el sensor de 1/2,9 pulgadas, equipado con una distancia focal de 1,8 mm y una apertura F2.0 para lograr una extraordinaria capacidad de captura de escenas de gran tamaño. Proporciona un rango de visión diagonal de 208 grados para obtener imágenes panorámicas completas sin zonas muertas visuales. El tamaño mecánico compacto permite una fácil integración en módulos de cámara de formato pequeño. Cada unidad se somete a estrictas pruebas ópticas para lograr una iluminación relativa alta y constante y una distorsión f-theta manejable. La tecnología óptica BOSHI aprovecha el flujo de trabajo de fabricación óptica maduro para mantener una consistencia confiable del producto para las demandas de pedidos masivos de proyectos de óptica de visión artificial y monitoreo panorámico.

Descripción detallada del producto

1. Parámetro

La distancia focal alcanza los 1,8 mm con una tolerancia de más y menos 5 por ciento. Esta distancia focal de 1,8 mm admite un ángulo de visión ultragrande y cumple con los requisitos de especificación del sensor de 1/2,9 pulgadas.

La apertura de trabajo es F2.0 con una tolerancia de más y menos 5 por ciento. Esta apertura F2.0 garantiza una entrada de luz adecuada para obtener imágenes en entornos con poca luz.

La longitud total de la pista es de 13,26 mm con una tolerancia de más y menos 0,3 mm. La distancia focal trasera mantiene 3,2 mm para la posición correcta de enfoque del sensor.

La especificación del campo de visión incluye un ángulo diagonal de 208 grados, un ángulo horizontal de 173 grados y un ángulo vertical de 93 grados. Esta capacidad de visualización de ojo de pez de 208 grados cubre un rango de escena extremadamente amplio.

El valor de distorsión F-theta se controla a menos 8,0 por ciento. La baja distorsión f-theta reduce la deformación de la imagen para la salida panorámica.

La iluminación relativa alcanza el 50,0 por ciento. La iluminación relativa alta mitiga eficazmente el fenómeno de las esquinas oscuras en los bordes de la imagen.

El ángulo del rayo principal se mantiene por debajo de 18,0 grados. Este índice optimiza la condición de incidencia de luz para el sensor de 1/2,9 pulgadas.

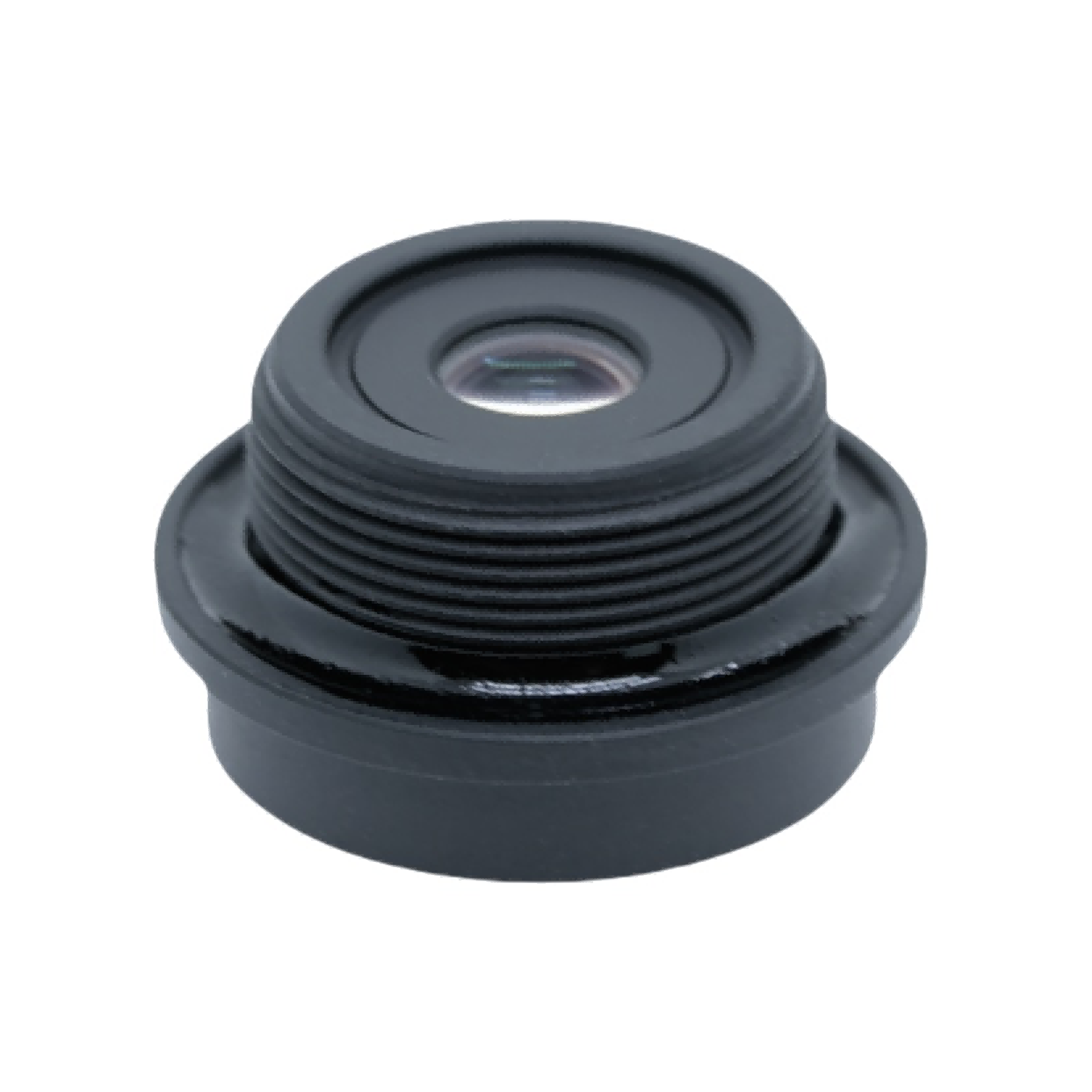

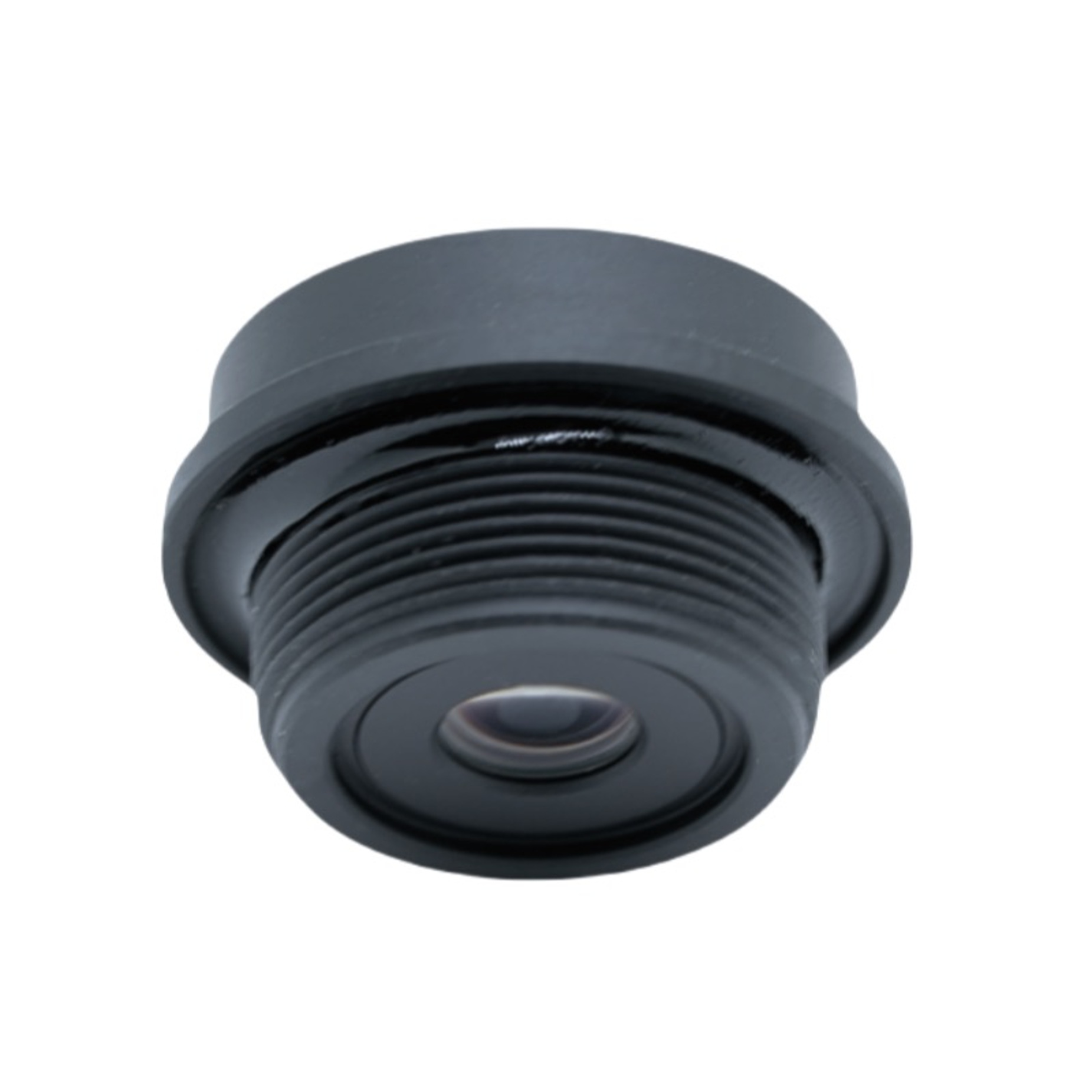

Adopta una interfaz de lente de montura estándar M12 con especificación de rosca M12 multiplicada por P0.5. Admite un montaje y reemplazo rápidos del hardware de cámara estándar.

2. Ventajas de rendimiento

Ofrece una cobertura de ángulo ultra amplio de ojo de pez de 208 grados. Una sola lente puede capturar escenas de áreas enormes, por lo que los usuarios reducen la cantidad de hardware y el costo general del proyecto para el monitoreo panorámico.

La apertura F2.0 ofrece una excelente capacidad de captación de luz. Mejora el brillo de la imagen en ambientes oscuros y reduce la necesidad de una fuente de luz de relleno auxiliar.

El ángulo del rayo principal bien sintonizado se adapta a la función de recepción CMOS. Funciona junto con una iluminación relativa alta para mantener un brillo uniforme desde el centro de la imagen hasta el borde de la imagen.

La distorsión f-theta baja controlada equilibra la característica de gran angular y la realidad de la imagen. Evita la deformación severa de la imagen que afecta a los productos de ojo de pez comunes.

El diseño de lente con montura M12 estándar brinda una gran compatibilidad. Puede adaptarse a la mayoría de los módulos de cámaras en miniatura comerciales en la industria de la óptica de visión artificial.

La dimensión mecánica optimizada respalda el diseño de productos miniaturizados. Ahorra espacio interno para dispositivos de vigilancia compactos, terminales inteligentes y equipos robóticos.

Como productos deTecnología óptica BOSHI, cada lente pasa una inspección de múltiples procedimientos. La tolerancia estable de una distancia focal de 1,8 mm y una apertura F2.0 garantiza un rendimiento óptico consistente durante la entrega de producción en masa.

3. Campo de aplicación

Monitoreo panorámico para vigilancia de seguridad.Esta lente ultra gran angular sirve para cámaras antirrobo de interiores, dispositivos de monitoreo de vestíbulos y cámaras panorámicas de puertas. La vista de ojo de pez de 208 grados cubre todo el espacio de la habitación y elimina los puntos ciegos de monitoreo con la cooperación del sensor de 1/2,9 pulgadas.

Visión auxiliar periférica del automóvil.La lente con montura M12 está integrada en los sistemas de cámaras de visión envolvente del vehículo. Captura información completa del entorno del automóvil y ayuda al conductor a realizar operaciones seguras de marcha atrás y estacionamiento.

Escenarios de óptica de visión artificial industrial.Las fábricas utilizan esta lente para inspección de estaciones de áreas grandes, detección de seguridad periférica y capturas instantáneas del sitio de amplio alcance. La baja distorsión f-theta ayuda al algoritmo de la máquina a procesar datos visuales con precisión.

Hardware visual para el hogar inteligente.Los módulos de cámara compactos para la seguridad del hogar adoptan este producto. Completa el monitoreo doméstico de ángulo completo y admite visualización remota en tiempo real con alta iluminación relativa para obtener imágenes claras de día y de noche.

Equipo de percepción ambiental robot.Un robot de servicio y un robot de inspección equipan este componente de ángulo ultra amplio. Adquiere amplia información ambiental para la identificación de obstáculos y la planificación de caminos.

Módulos de cámara IoT en miniatura. Varios terminales visuales del Internet de las cosas utilizan esta lente. La distancia focal de 1,8 mm y la apertura F2.0 satisfacen la demanda de grabación de escenas amplias de cámaras IoT de tamaño pequeño.
