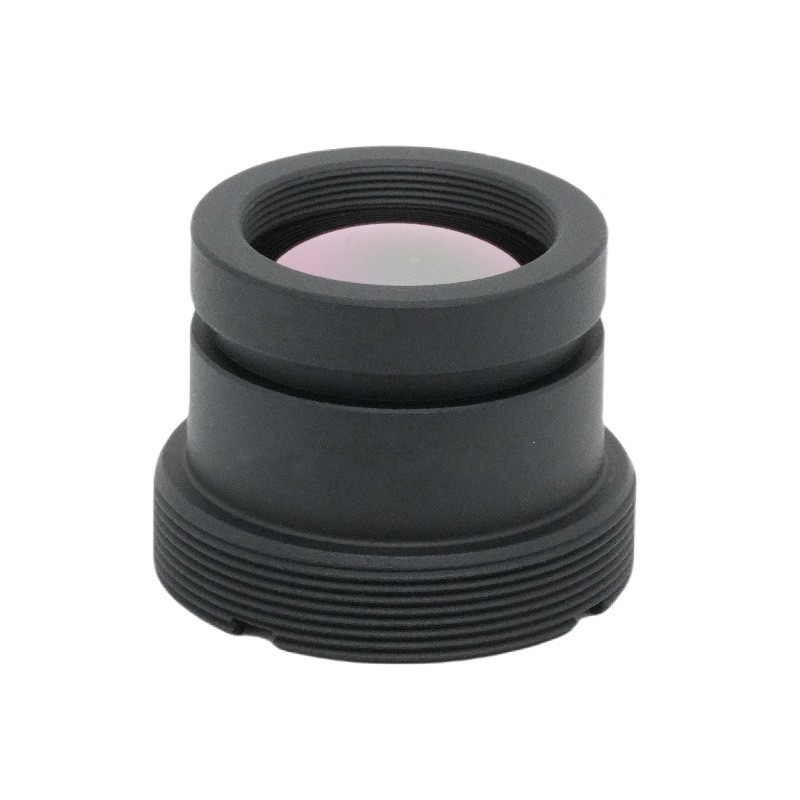

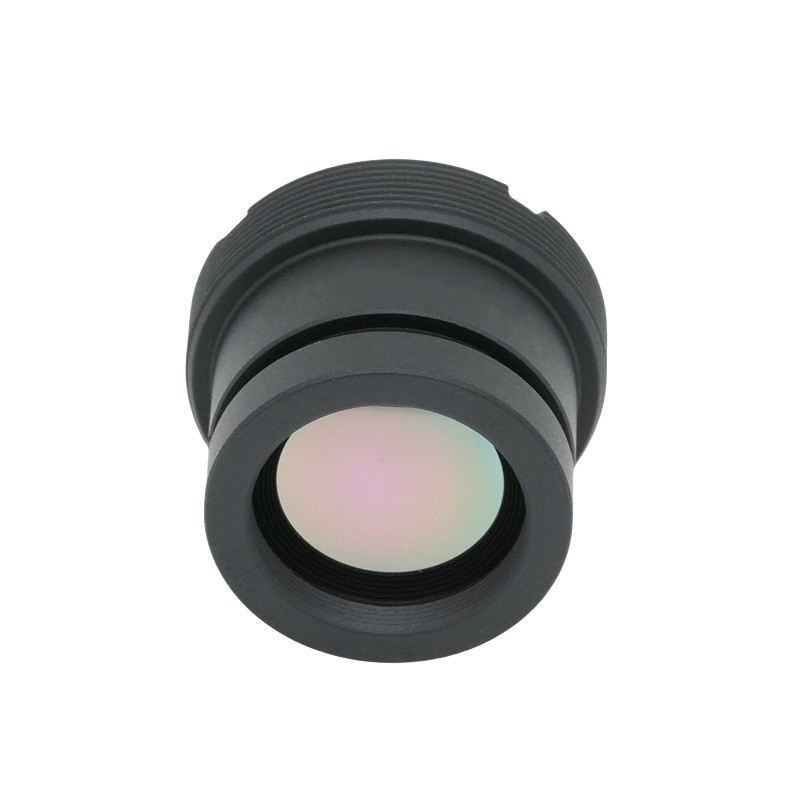

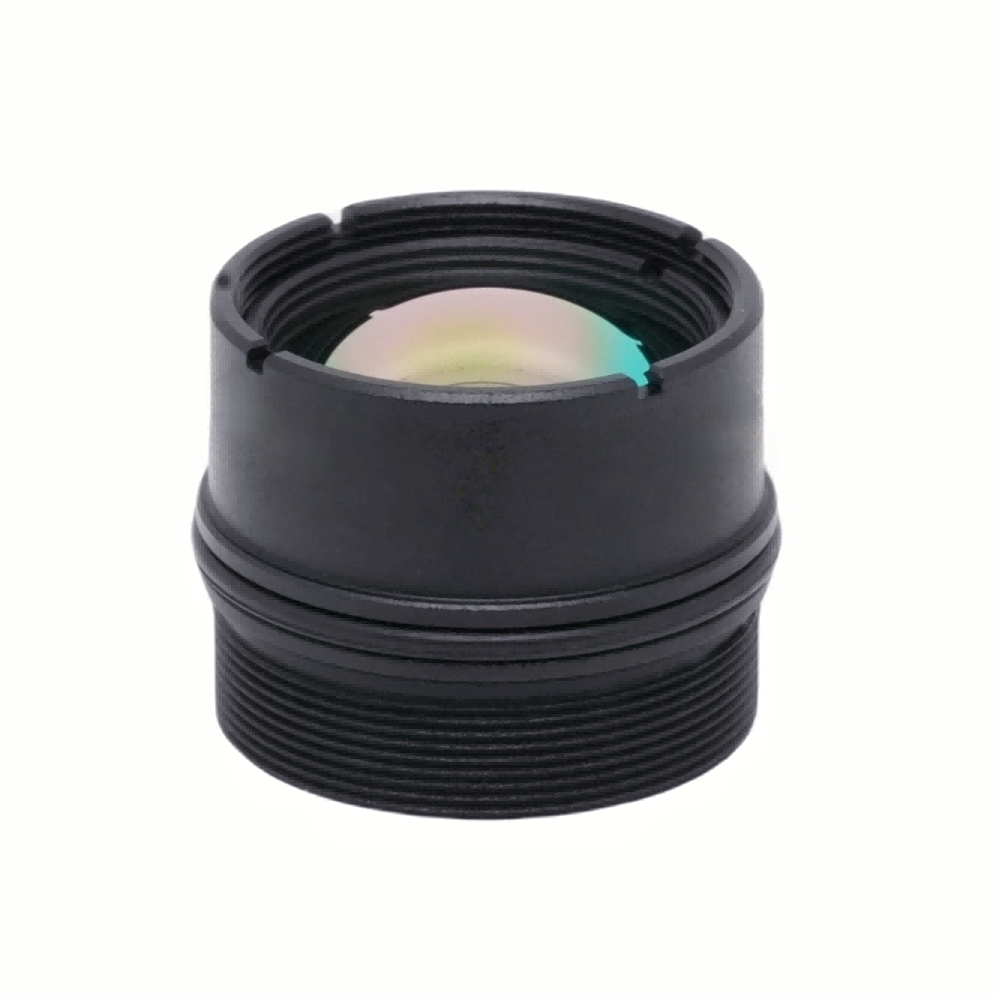

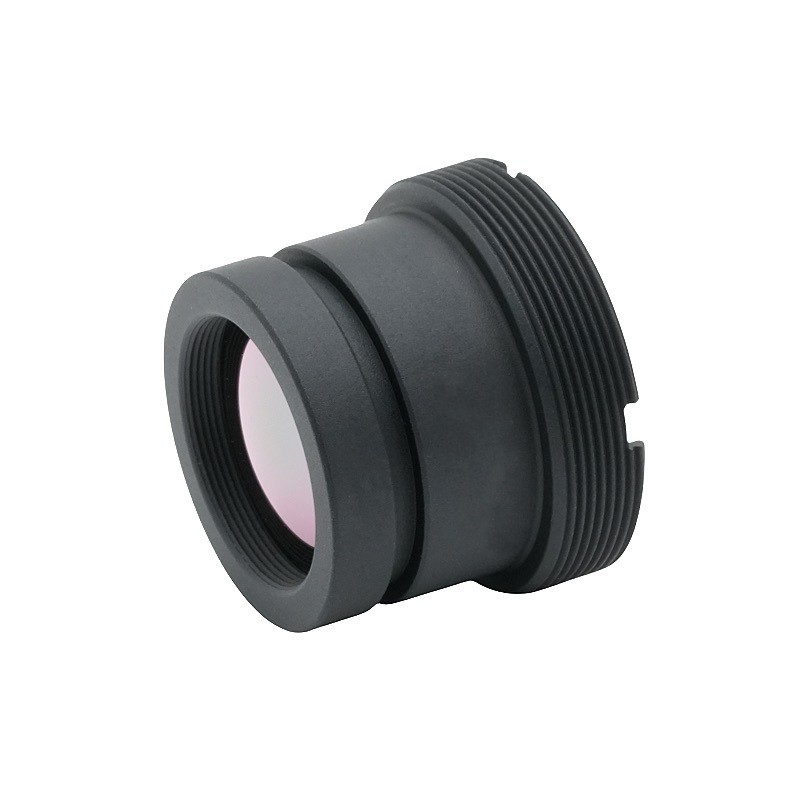

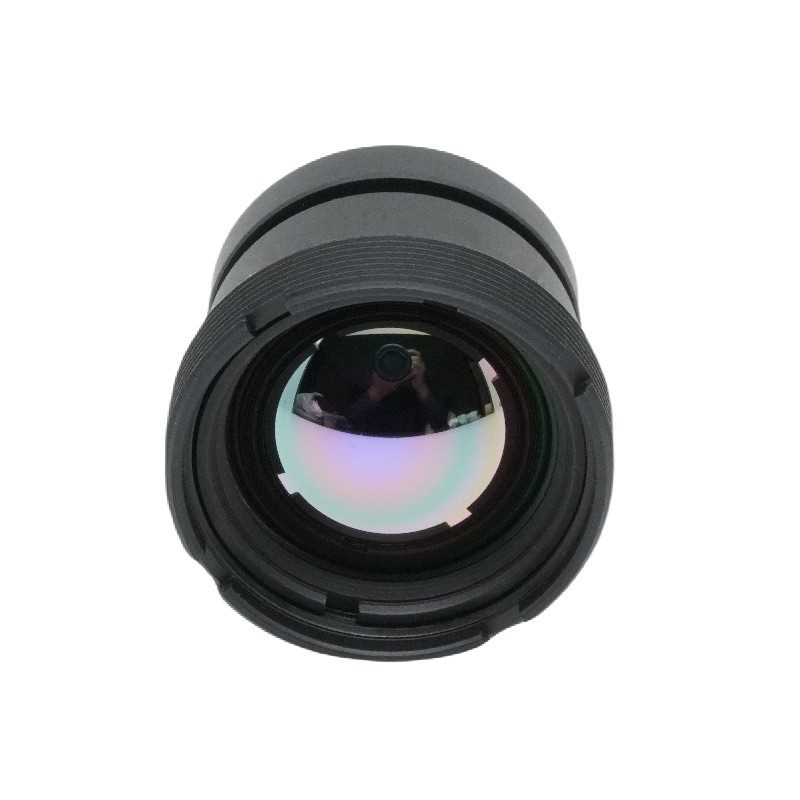

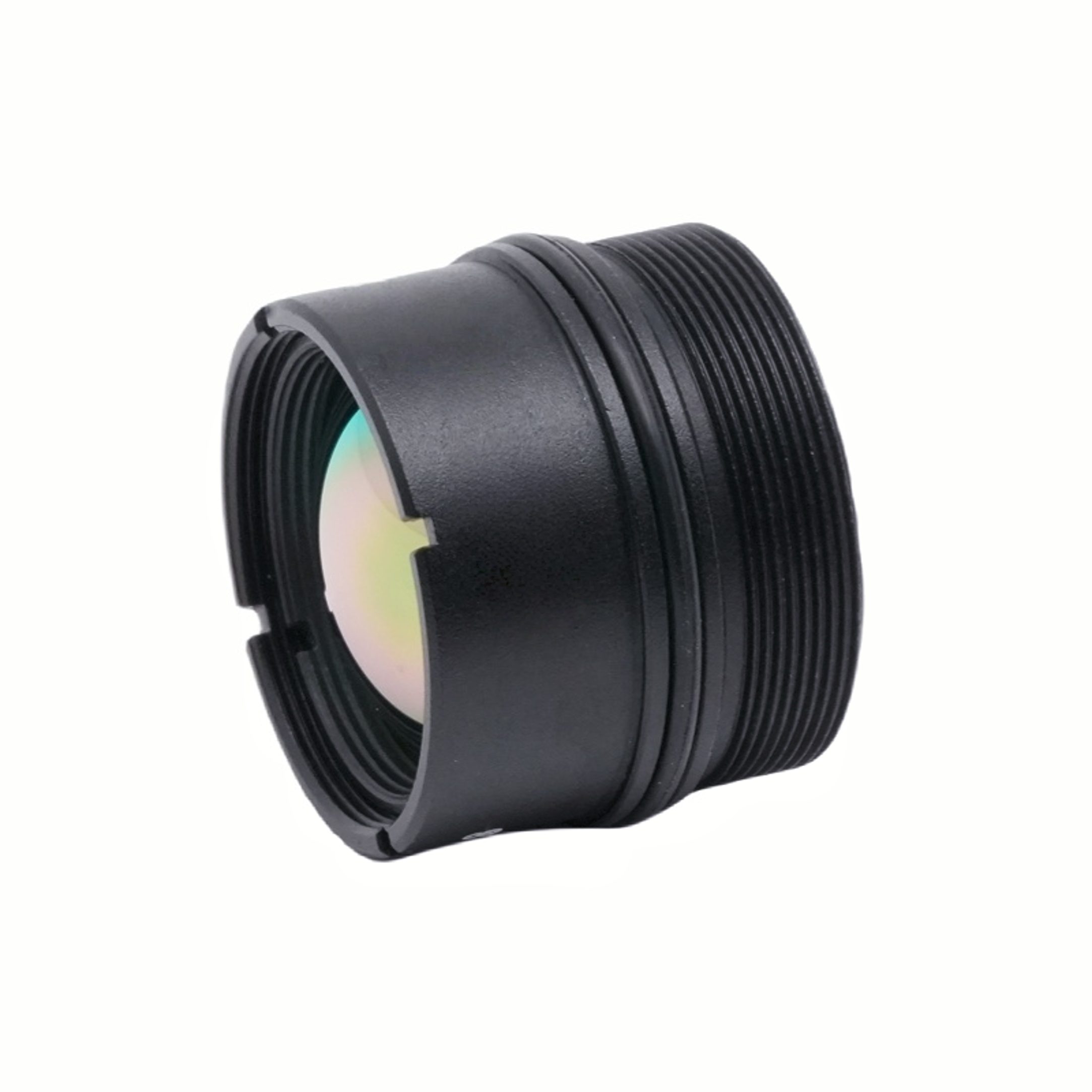

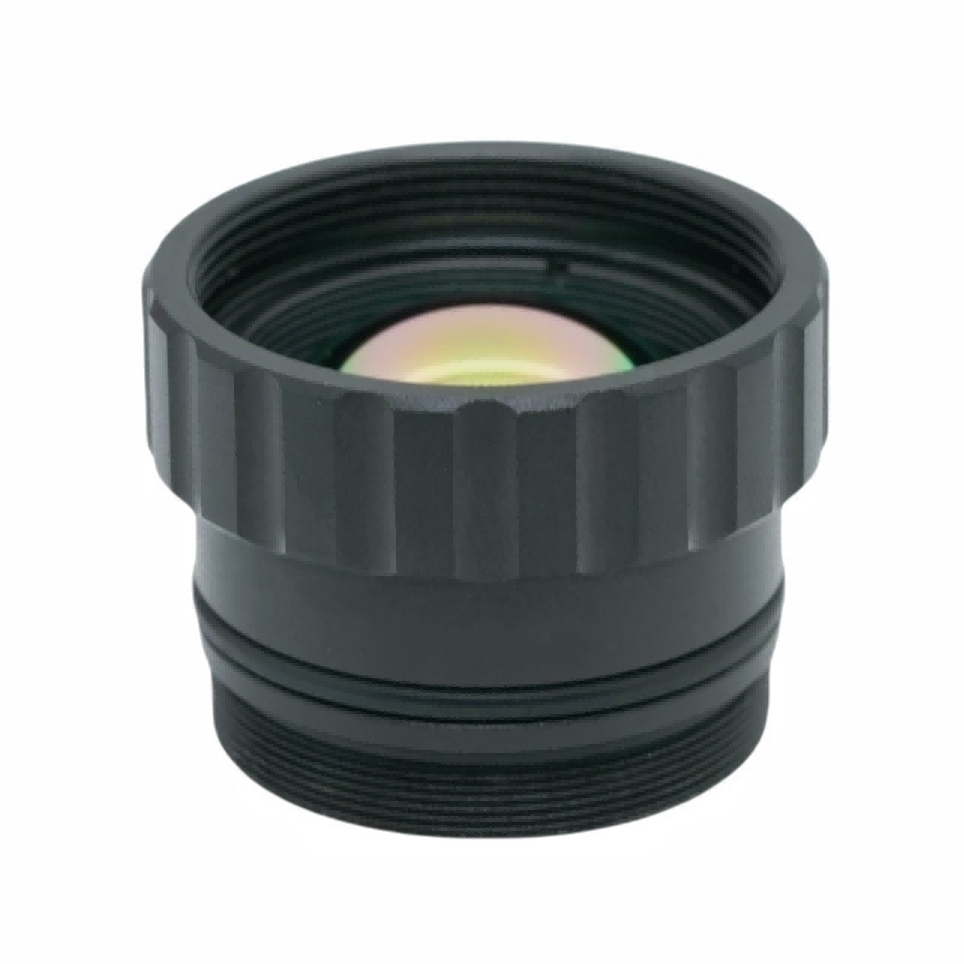

Descripción del ProductoLente de imagen térmica infrarroja de onda larga de 13 mm F1.0 M22 12um HD
LENTE BOSHI es un fabricante, proveedor y exportador líder de lentes estándar M12 en China. Siguiendo la búsqueda de una calidad perfecta de los productos, muchos clientes han satisfecho nuestra lente estándar M12. Diseño extremo, materias primas de calidad, alto rendimiento y precio competitivo es lo que todo cliente quiere, y eso también es lo que podemos ofrecerle. Le brindaremos el mejor servicio postventa y entrega oportuna.

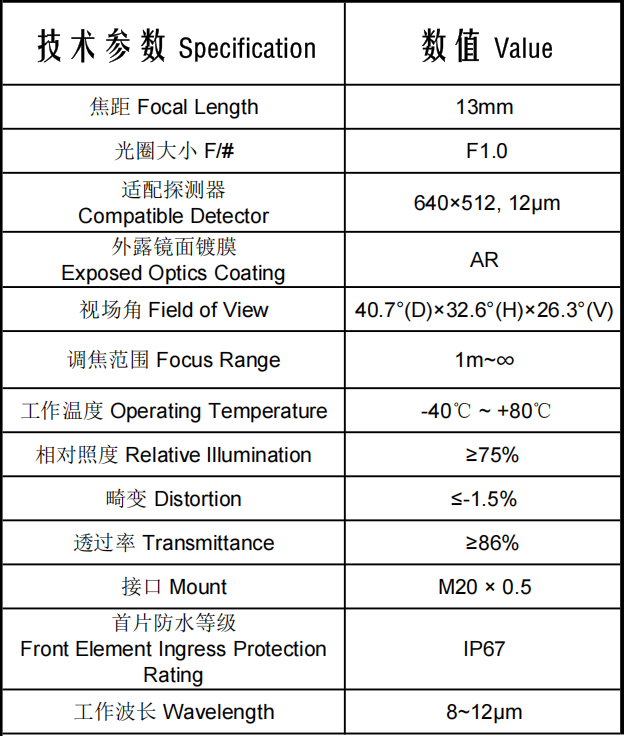

I. Interpretación detallada de los parámetros básicos

1. Especificaciones ópticas principales

1. Longitud focal de 13 mm, apertura grande F1.0

F1.0 representa una apertura de transmisión de luz ultra grande entre las lentes infrarrojas, con un flujo luminoso mucho mayor que las lentes infrarrojas convencionales F1.4/F1.8. Bajo igual radiación infrarroja térmica, la intensidad de la señal recibida por el detector mejora enormemente, ofreciendo una relación señal-ruido significativamente mejor para fuentes de calor débiles de baja temperatura e imágenes de objetivos a larga distancia.

La distancia focal media de 13 mm equilibra la cobertura del campo de visión y la identificación a larga distancia, logrando un compromiso entre la vigilancia de gran angular y la medición y detección de temperatura a media y larga distancia.

2. Longitud de onda de funcionamiento: 8~12μm

Esta es la ventana de transmisión atmosférica infrarroja de onda larga (LWIR) estándar, compatible con detectores infrarrojos de óxido de vanadio no refrigerados, la banda de ondas universal para monitoreo del cuerpo humano, medición de temperatura de equipos y seguridad de imágenes térmicas en exteriores.

3. Detector compatible: 640 × 512, paso de píxeles de 12 μm

Coincide con los principales núcleos de cámaras infrarrojas no refrigeradas de 640 píxeles (especificaciones universales para Hikvision, Dahua, Guide Infrarrojos, Dali Infrarrojos, etc.). El tamaño de píxel de 12 μm es el tamaño de píxel estándar para sistemas infrarrojos industriales y de seguridad, y ofrece una resolución de imagen moderada con un costo total del equipo controlable.

4. Campo de visión: 40,7°(Diagonal) × 32,6°(Horizontal) × 26,3°(Vertical)

Campo de visión medio-estrecho con aplicabilidad versátil:

·El campo de visión horizontal de 32,6° se adapta a escenarios de inspección lineal como carreteras, complejos industriales y líneas fronterizas;

·El campo de visión vertical de 26,3° cubre escenas con grandes diferencias de elevación, incluidos viaductos, zonas montañosas y plataformas;

·Libre de atenuación severa de los bordes, común en lentes de gran angular, lo que equilibra el rango de visión y la uniformidad de la imagen.

5.Rango de enfoque: 1m ~ ∞

Admite medición de temperatura de corto alcance para equipos a 1 m de distancia y observación térmica de fuentes de calor a larga distancia a miles de metros de distancia, lo que permite funciones duales de inspección de equipos de corto alcance y monitoreo de seguridad a larga distancia con una sola lente.

2. Indicadores de calidad de imagen

1.Recubrimiento antirreflectante AR en ópticas expuestas

El revestimiento antirreflectante infrarrojo especializado para bandas de ondas de 8 a 12 μm reduce el reflejo de la luz parásita en las superficies de las lentes. Combinado con ≥86 % de transmitancia general, maximiza la recolección de energía infrarroja y suprime las imágenes fantasma y el deslumbramiento, brindando imágenes nítidas en condiciones de luz intensa y de alta temperatura.

2.Transmitancia ≥86% (banda de onda completa de 8~12μm)

Este es un excelente punto de referencia de rendimiento para lentes infrarrojas, ya que las lentes infrarrojas comunes normalmente solo alcanzan entre un 70% y un 80% de transmitancia. La alta transmitancia amplifica las ventajas de la gran apertura F1.0, lo que hace que las fuentes de calor débiles de baja temperatura (por ejemplo, fugas eléctricas, pérdida de calor en tuberías) sean mucho más fáciles de identificar.

3.Iluminación relativa ≥75%

El brillo en las cuatro esquinas del marco de la imagen permanece no menos del 75% del brillo central, eliminando el oscurecimiento obvio en los bordes durante el monitoreo panorámico de áreas grandes. No es necesario un software pesado para aclarar los bordes (lo que provocaría un ruido excesivo).

4.Distorsión ≤-1,5%

El valor negativo indica una distorsión de barril leve con un control de distorsión superior. Las líneas rectas en la escena casi no muestran curvaturas, lo que elimina los errores de medición de temperatura o dimensiones causados ​​por la distorsión óptica, ideal para escenarios industriales que requieren una lectura de temperatura y un cálculo de dimensiones precisos.

3. Adaptabilidad mecánica y ambiental

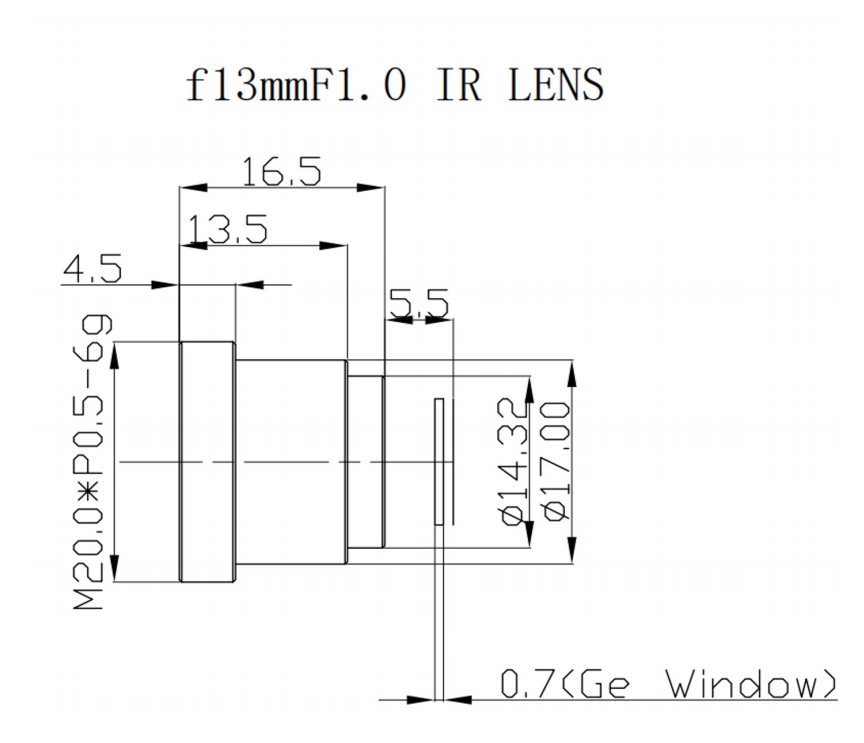

1.Montaje: M20 × 0,5

Interfaz roscada universal estándar para la industria de infrarrojos, directamente compatible con la mayoría de los principales núcleos de cámaras infrarrojas 640 no refrigeradas del mercado, lo que ofrece una gran compatibilidad y bajos costos de reemplazo/integración.

2. Clasificación de protección de ingreso del elemento frontal: IP67

El elemento de la lente frontal es resistente al polvo y al agua, lo que permite su uso directo en exteriores sin carcasas protectoras adicionales. Resiste salpicaduras de lluvia de corta duración, polvo de arena y ambientes húmedos, simplificando enormemente el diseño estructural de equipos completos para exteriores.

3. Temperatura de funcionamiento: -40 ℃ ~ +80 ℃

Rango de tolerancia de temperatura ultra amplio que cubre inviernos gélidos del norte, veranos abrasadores del sur y periferias de fundición/talleres industriales de alta temperatura. La óptica, el cilindro y el revestimiento de la lente evitan la delaminación, la deformación y el cambio de enfoque en temperaturas extremadamente altas o bajas para un funcionamiento estable las 24 horas del día.

II. Resumen de las principales ventajas de rendimiento

Ventaja 1: Capacidad de detección infrarroja de calor extremadamente bajo (gran apertura F1.0 + 86 % de alta transmitancia)

Pocas lentes con la misma distancia focal adoptan la apertura de transmisión de luz F1.0. Junto con el revestimiento AR de alta transmisión, su capacidad de identificación de fuentes de calor débiles de baja temperatura supera con creces a las lentes F1.4 convencionales. Capta claramente pequeños puntos calientes a larga distancia, fugas de calor en tuberías subterráneas y aumentos menores de temperatura en equipos eléctricos, lo que aumenta la precisión de la medición de temperatura y la sensibilidad de las alarmas.

Ventaja 2: Imágenes uniformes y baja distorsión, adecuadas tanto para vigilancia como para medición de temperatura de precisión

La iluminación relativa del borde ≥75% resuelve el defecto común de las "cuatro esquinas oscuras" de las lentes infrarrojas de gran angular. La distorsión controlada dentro del 1,5% garantiza la fidelidad geométrica de la imagen. No se producen lecturas de temperatura falsas inducidas por distorsión óptica durante la medición de temperatura industrial, la inspección de defectos de energía y la detección térmica del tránsito ferroviario: perfecto para aplicaciones de inspección cuantitativa.

Ventaja 3: Implementación en exteriores para todo clima con protección simplificada y rendimiento estable en amplias temperaturas

La protección de la lente frontal IP67 más un amplio rango de temperatura de -40 ~ 80 ℃ admite la instalación directa en campos abiertos, subestaciones, minas y carreteras sin carcasas impermeables personalizadas. No se produce ninguna desviación del enfoque ni fallas en el recubrimiento bajo temperaturas extremas, lo que reduce los costos generales de integración de equipos y las tasas de fallas.

Ventaja 4: Alta versatilidad, compatible con los núcleos de cámaras infrarrojas Mainstream 640

El formato de 12 μm 640 × 512 es la especificación más popular para detectores de infrarrojos no refrigerados. El soporte de rosca estándar M20 × 0,5 permite la integración masiva por parte de fabricantes de seguridad, medición de temperatura industrial y equipos infrarrojos montados en vehículos con una cadena de suministro madura.

Ventaja 5: enfoque integrado de corto y largo alcance

El enfoque continuo desde una distancia cercana de 1 m hasta el infinito permite que una sola lente satisfaga dos escenarios: inspección de equipos de corto alcance (armarios de distribución, motores) y monitoreo de seguridad a larga distancia (límites, perímetro de fábrica). Reduce la variedad del inventario al eliminar la necesidad de almacenar lentes de diferentes distancias focales.

III. Campos de aplicación segmentados

1. Industria de la energía y la energía (escenario de aplicación principal)

·Medición de temperatura por infrarrojos para subestaciones y salas de distribución de energía: captura aumentos sutiles de temperatura en conectores, barras colectoras y disyuntores; la baja distorsión garantiza lecturas de temperatura precisas; La protección IP67 se adapta a entornos de subestaciones exteriores.

·Inspección a larga distancia de líneas de transmisión y postes: la distancia focal de 13 mm combinada con una gran apertura F1.0 identifica roturas de hilos de alambre y defectos de calentamiento del aislador a miles de metros de distancia; La amplia tolerancia a la temperatura se adapta a las fluctuaciones salvajes de temperatura en el campo.

·Detección de puntos calientes para centrales fotovoltaicas: la alta transmitancia identifica puntos calientes débiles en los paneles fotovoltaicos, mientras que la iluminación relativa uniforme ofrece imágenes sin sombras de todo el conjunto fotovoltaico.

2. Seguridad exterior y vigilancia de fronteras

·Alerta temprana de intrusión para complejos industriales, campos petrolíferos y minas: la banda de ondas de 8 a 12 μm penetra en la oscuridad total y la niebla fina; la apertura F1.0 captura la débil radiación infrarroja del cuerpo humano y el campo de visión horizontal de 32,6° se adapta al diseño del perímetro de la pared lineal.

·Visión nocturna para todo clima para fronteras y defensa costera: la resistencia a bajas temperaturas de -40 ℃ se adapta a los climas fríos del norte y la clasificación IP67 resiste la lluvia, la nieve y las tormentas de arena para identificar fuentes de calor del personal y de los vehículos a largas distancias.

·Advertencia de incendios por imágenes térmicas y medición de velocidad para autopistas y túneles: la baja distorsión garantiza un cálculo preciso del tamaño y la posición del vehículo, y la lente resiste la niebla y el polvo en ambientes de túneles húmedos sin empañarse.

3.Mantenimiento predictivo de equipos industriales

·Monitoreo de equipos en talleres de metalurgia y fundición de alta temperatura: Tolera hasta +80 ℃ de temperatura ambiente para detectar fallas de sobrecalentamiento en altos hornos, cojinetes de transportadores y motores.

·Inspección de fugas de calor para tuberías de productos químicos y tanques de almacenamiento: admite escaneo de equipos a corta distancia a 1 m y detección completa de tuberías a larga distancia; la alta transmitancia captura pequeños puntos de fuga de calor.

·Detección de control de temperatura para salas de servidores de centros de datos y gabinetes de almacenamiento de energía: identifica aumentos anormales de temperatura en paquetes de baterías y servidores para alertar tempranamente sobre el riesgo de incendio.

4. Sistemas de infrarrojos montados en vehículos y tránsito ferroviario

·Monitoreo infrarrojo a bordo para trenes de alta velocidad y metro: detecta el sobrecalentamiento en las sujeciones de los rieles y en los sistemas de frenado del tren; La amplia tolerancia a la temperatura se adapta a los cambios estacionales de temperatura exterior y la clasificación IP67 resiste la niebla de agua y el polvo del túnel.

·Asistencia a la conducción con visión nocturna del vehículo: identifica peatones y fuentes de calor de animales al anochecer; el campo de visión medio equilibra la detección frontal de larga distancia y la cobertura en la carretera.

5.Prevención de incendios forestales e inspección de recursos naturales

Monitoreo de incendios forestales con UAV o con base en tierra: identifica fuentes de fuego ocultas en lo profundo de los bosques desde largas distancias; su débil capacidad de detección de fuentes de calor detecta los primeros incendios latentes antes que las llamas abiertas, con un diseño exterior impermeable y resistente a la temperatura que se adapta a climas montañosos complejos.

6. Control de temperatura civil y rescate de emergencia

·Control de temperatura del personal en fábricas y puertos: la iluminación uniforme garantiza una medición simultánea y sin errores de la temperatura de varias personas en los bordes del marco, y el funcionamiento en exteriores en cualquier clima evita la interferencia de la luz solar y la lluvia.

·Búsqueda y rescate de bomberos: Penetra el humo denso para localizar a las víctimas atrapadas; La distancia de enfoque corta admite la búsqueda en espacios confinados en interiores, mientras que el modo de largo alcance escanea sitios de incendio completos.

IV. Ventajas diferenciadoras frente a productos de la competencia

En comparación con los lentes infrarrojos de onda larga normales de 13 mm F1.4/F1.8 de la misma distancia focal, este producto ofrece diferenciadores clave:

·Capacidad de transmisión de luz duplicada para una mayor sensibilidad a fuentes de calor de baja temperatura;

·Protección de lente frontal IP67 incorporada que simplifica el diseño estructural completo del equipo;

·Menor distorsión y mayor iluminación relativa de los bordes para una confiabilidad superior en escenarios de medición de temperatura profesional;

·Rendimiento estable en todo el rango de temperatura de -40~80℃ con mayor adaptabilidad a ambientes extremos.

Nuestra lente Starlight se puede instalar en una cámara web doméstica inteligente o en una cámara de inteligencia artificial.

Lente de imagen térmica infrarroja de onda larga de 13 mm F1.0 M22 12um HD Lente Starlight de monitoreo de seguridad, lente de interfaz roscada M12 estándar, con 2.0 F/NO, estructura 6G, más liviana y con alta rentabilidad. Si está interesado en nuestra Lente Starlight Estándar, puede consultarnos ahora, ¡le responderemos a tiempo!

El producto tiene las siguientes características específicas:

1. Características del producto: Hecho completamente de material plástico, al tiempo que garantizamos la calidad de los productos, podemos ofrecer a los clientes un precio de compra más bajo.

2. Ventajas del producto: Gran ángulo, tamaño pequeño, amplio rango de profundidad de campo.

Esperamos ansiosamente su compra y esperamos brindarle la mejor experiencia de cooperación y una colaboración comercial más profunda.
