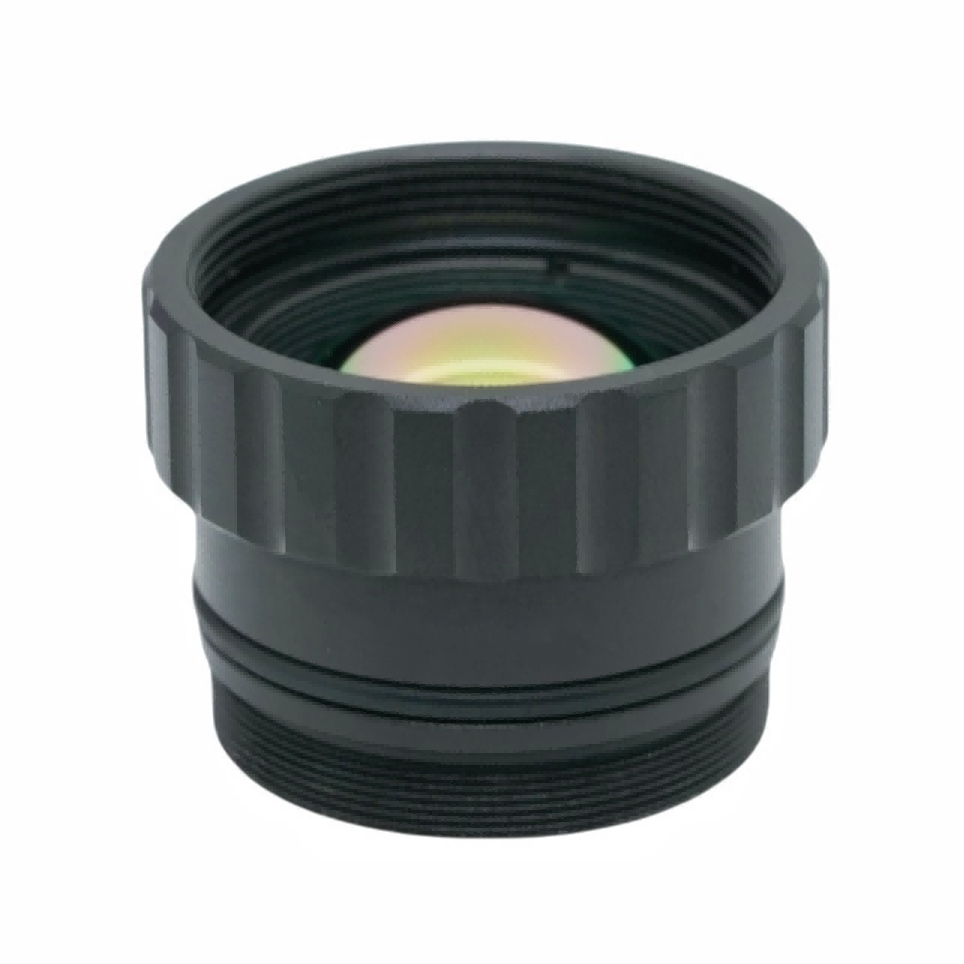

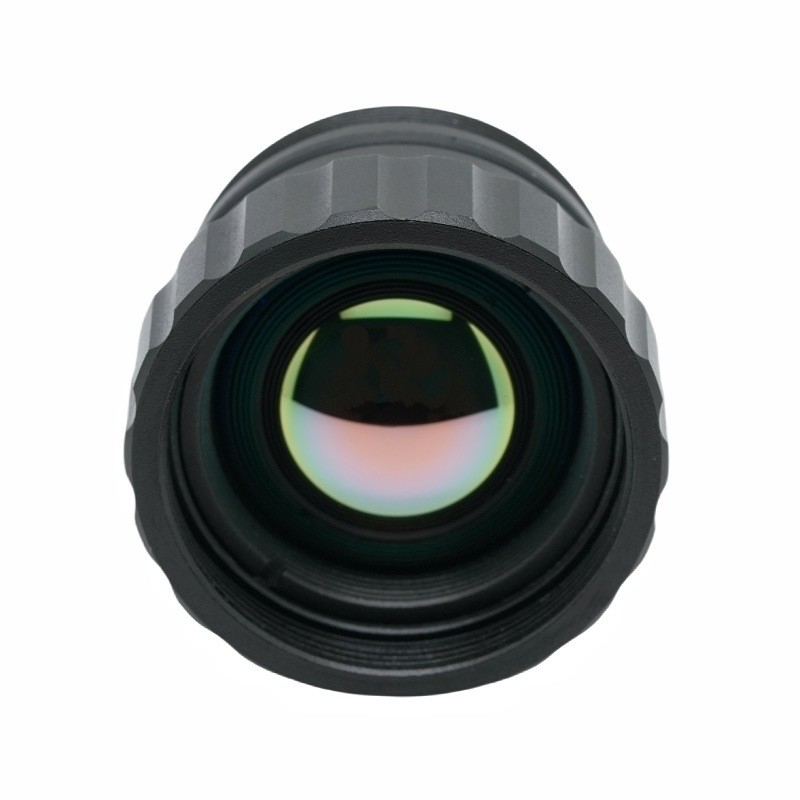

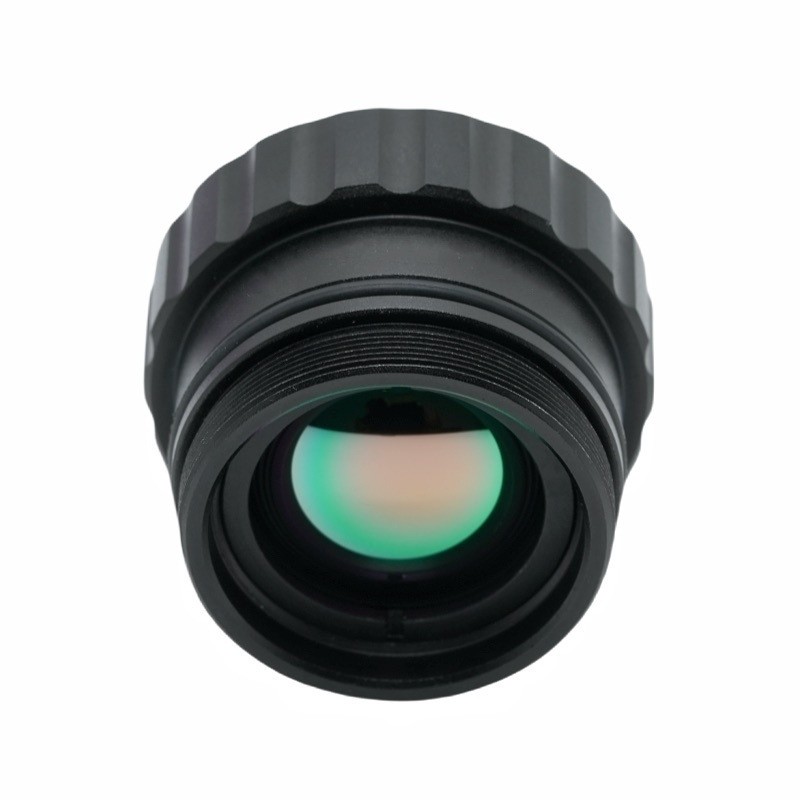

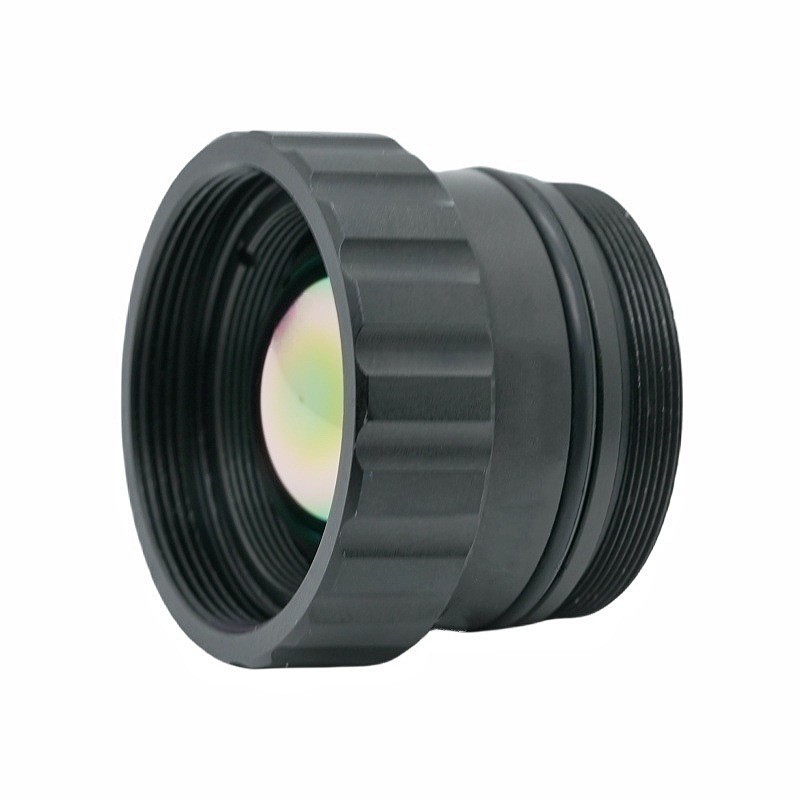

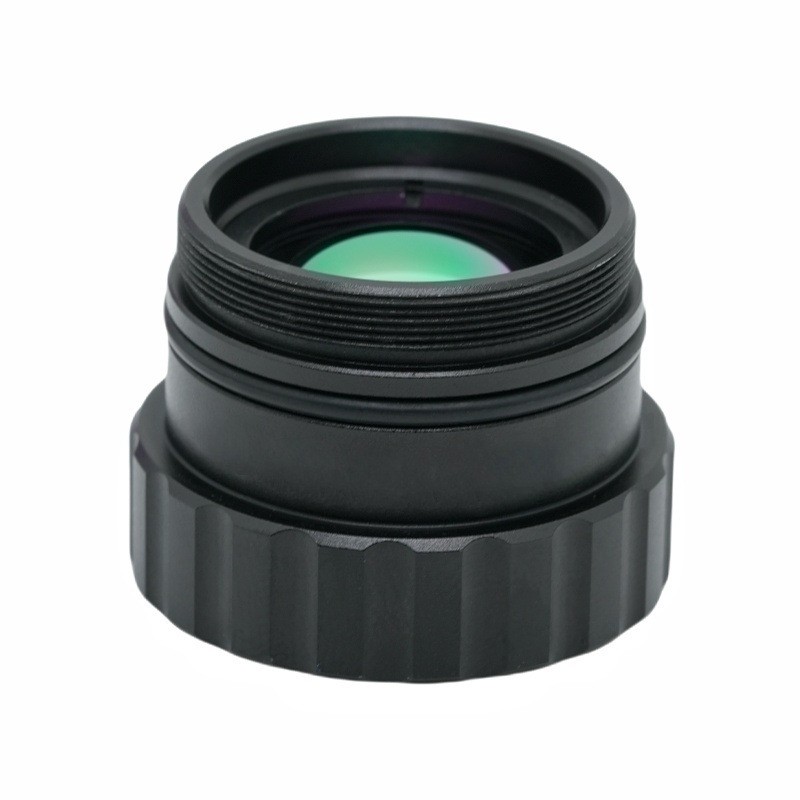

Descripción del ProductoLente AR de 19 mm F1.0 M22 12um Lente de imagen térmica infrarroja de onda larga
LENTE BOSHI es un fabricante, proveedor y exportador líder de lentes estándar M12 en China. Siguiendo la búsqueda de una calidad perfecta de los productos, muchos clientes han satisfecho nuestra lente estándar M12. Diseño extremo, materias primas de calidad, alto rendimiento y precio competitivo es lo que todo cliente quiere, y eso también es lo que podemos ofrecerle. Le brindaremos el mejor servicio postventa y entrega oportuna.

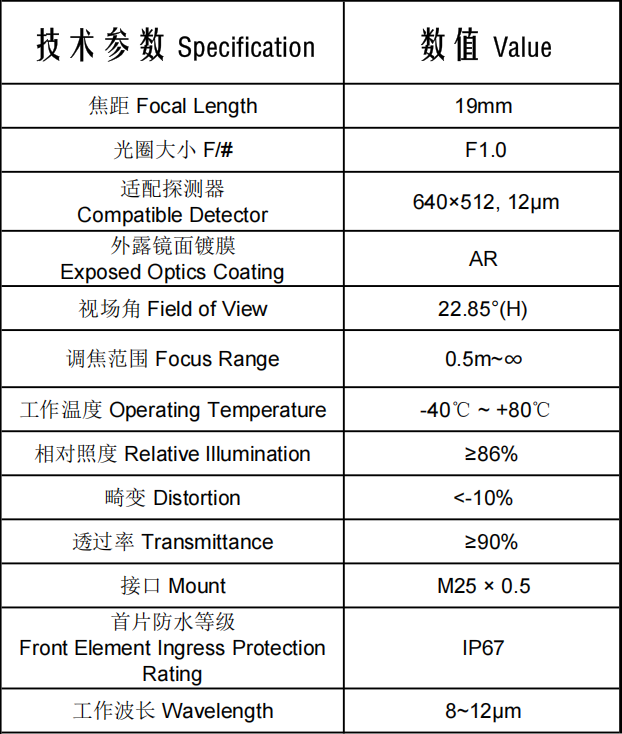

I. Interpretación detallada de los parámetros básicos

1. Desglose de parámetros en profundidad

1. Distancia focal de 19 mm, apertura ultragrande F1.0

F1.0 es una gran apertura poco común entre los lentes LWIR, que ofrece un flujo luminoso mucho mayor que los modelos convencionales F1.4/F1.8 y mejora significativamente la relación señal-ruido para fuentes de calor tenues de baja temperatura.

La distancia focal de 19 mm de largo reduce el campo de visión y magnifica objetivos distantes, especializada para mediciones de temperatura de grano fino a larga distancia y vigilancia que requiere un reconocimiento claro de los detalles.

2. Longitud de onda de funcionamiento: 8~12μm

Ventana de transmisión atmosférica estándar para infrarrojos de onda larga, compatible con núcleos de cámaras térmicas de óxido de vanadio no refrigerados para imágenes térmicas y medición de temperatura de cuerpos humanos, equipos eléctricos y maquinaria.

3. Detector compatible: 640 × 512, paso de píxeles de 12 μm

Combina con los principales núcleos industriales de infrarrojos no refrigerados de Guide, Hikvision, Dahua, Dali y otros fabricantes. El tamaño de píxel de 12 μm equilibra la resolución de imágenes y el costo general del equipo.

4. Campo de visión horizontal: 22,85°

Característica de campo de visión estrecho: los objetivos parecen más grandes a distancias de observación iguales, revelando detalles térmicos sutiles desde lejos. Optimizado para monitoreo de larga distancia desde punto fijo en lugar de cobertura panorámica de área amplia.

5.Rango de enfoque: 0,5 m ~ ∞

La distancia de enfoque mínima ultracorta de 0,5 m permite la inspección de cerca de componentes pequeños, mientras que el enfoque infinito admite patrullas de largo alcance, cubriendo tanto pruebas térmicas de microcomponentes como inspección remota de áreas grandes en una sola lente.

2. Métricas principales de calidad de imagen

1.Recubrimiento antirreflectante AR en óptica expuesta + transmitancia ≥90%

Revestimiento antirreflectante personalizado optimizado para bandas de 8 a 12 μm. La transmitancia de onda completa de ≥90% supera el promedio de la industria de 70%~85%, maximizando la captura de energía infrarroja para detectar puntos de calor débiles, con reflejos mínimos e imágenes fantasma bajo luz intensa.

2.Iluminación relativa ≥86%

Las esquinas de la imagen retienen el 86% del brillo central con una caída insignificante del brillo de los bordes. El marco uniforme elimina los errores de lectura de temperatura en los bordes y evita los picos de ruido causados ​​por el brillo forzado del software de las áreas periféricas durante el escaneo de áreas grandes.

3.Distorsión <-10%

El valor negativo indica distorsión de barril, una compensación común para las lentes infrarrojas de FOV largo y estrecho. Sacrifica una ligera linealidad geométrica para lograr una transmitancia e iluminación relativa superiores. Esta lente está optimizada para la detección de temperatura y la identificación de objetivos, no para la medición dimensional de alta precisión.

3. Diseño ambiental y mecánico

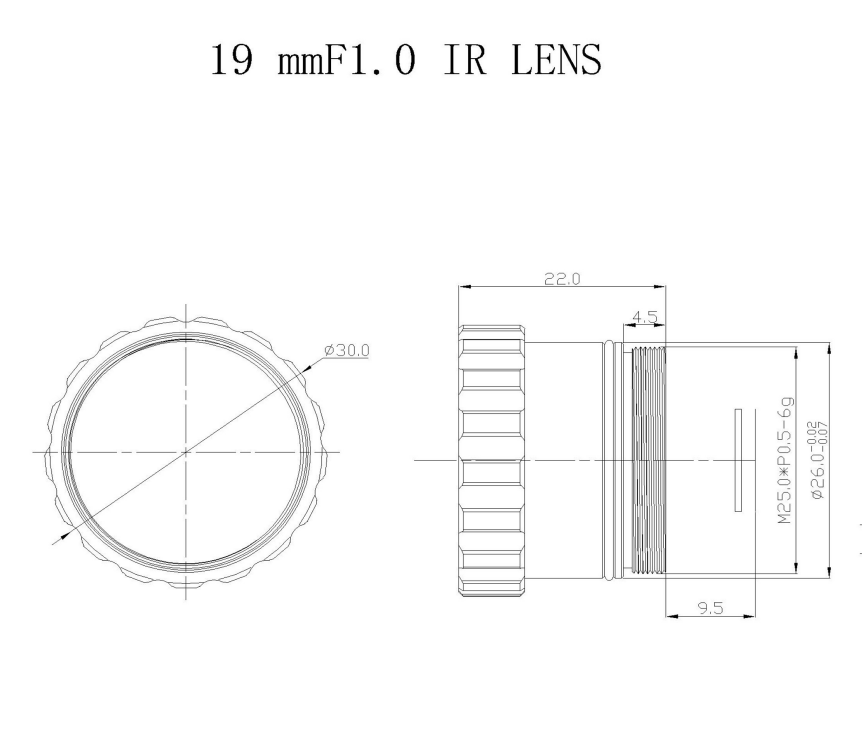

1.Montaje: M25 × 0,5

Interfaz roscada estándar dedicada a lentes infrarrojas de enfoque largo, que ofrece una integración perfecta con todos los núcleos de cámara térmica de onda larga de 640 píxeles.

2. Clasificación de protección de ingreso del elemento frontal: IP67

Protección integrada a prueba de agua y polvo para el elemento de la lente frontal. Se puede implementar en exteriores sin ventanas protectoras adicionales, resistiendo salpicaduras de lluvia y tormentas de arena y simplificando al mismo tiempo el diseño estructural de los dispositivos exteriores.

3. Temperatura de funcionamiento: -40 ℃ ~ +80 ℃

Rango de tolerancia de temperatura ultra amplio que cubre los gélidos inviernos del norte, el sofocante calor del verano y los talleres industriales de alta temperatura. Mantiene un enfoque estable y un revestimiento intacto sin delaminación ni desenfoque bajo fluctuaciones extremas de temperatura para un funcionamiento las 24 horas del día.

II. Ventajas principales de rendimiento

Ventaja 1: Transmisión de luz infrarroja líder en su clase: F1.0 de gran apertura + ≥90% de transmitancia ultraalta

Pocas lentes infrarrojas de enfoque largo con especificaciones equivalentes alcanzan el 90% de transmitancia. Combinado con la apertura ultragrande F1.0, ofrece una sensibilidad líder en la industria para detectar fuentes débiles de calor a larga distancia, como sobrecalentamientos menores de cables y aumentos ocultos de temperatura en equipos, con imágenes nítidas de objetivos de baja temperatura.

Ventaja 2: Uniformidad superior del marco para lecturas precisas de la temperatura del borde

La iluminación relativa ultraalta ≥86 % minimiza la atenuación del brillo en las esquinas de la imagen. Al escanear grandes conjuntos de equipos, como paneles fotovoltaicos y armarios de distribución, los valores de temperatura en los bordes del marco se mantienen constantes sin desviaciones evidentes.

Ventaja 3: enfoque de doble rango para escenarios macro y de larga distancia

La capacidad de enfoque cercano de 0,5 m permite la inspección térmica de placas de circuitos, pequeños terminales de cableado y cojinetes, mientras que el enfoque infinito a larga distancia admite patrullas de varios kilómetros. Una sola lente cumple tanto con las pruebas de precisión de microcomponentes como con la inspección remota de punto fijo.

Ventaja 4: Robustez en exteriores para todo tipo de clima y estabilidad en amplias temperaturas

La protección de la lente frontal IP67 combinada con una amplia temperatura de funcionamiento de -40~+80 ℃ permite el despliegue directo en entornos hostiles, incluidas minas, subestaciones, áreas silvestres y túneles, sin riesgo de desvío del enfoque o desprendimiento del recubrimiento bajo temperaturas extremas.

Ventaja 5: FOV estrecho de enfoque prolongado para detalles ampliados a larga distancia

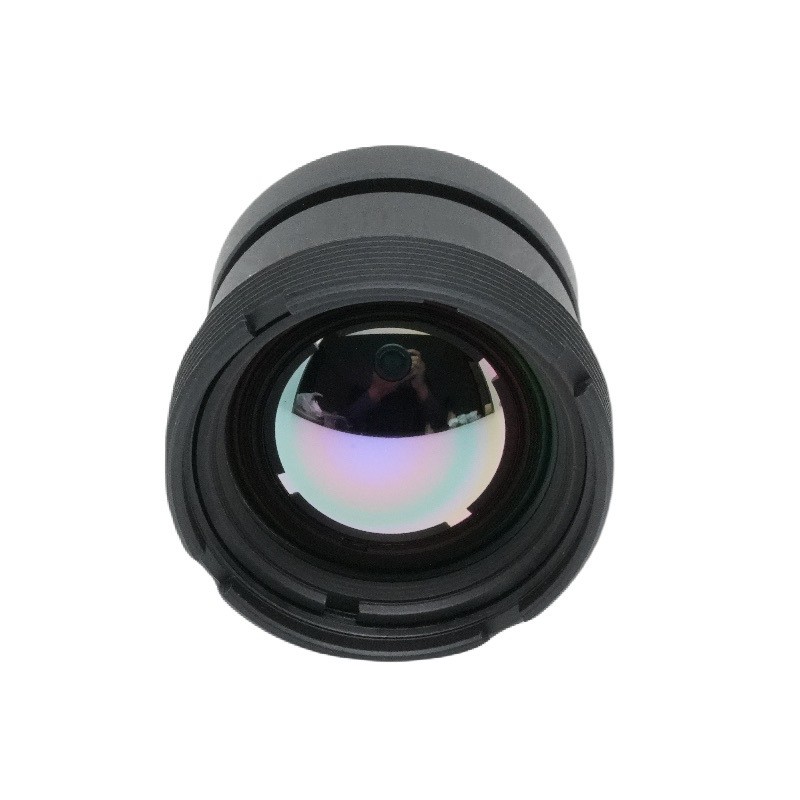

En comparación con lentes más cortos de 13 mm, la distancia focal de 19 mm y el campo de visión estrecho de 22,85° brindan un mayor aumento del objetivo a la misma distancia, ideal para identificar pequeños defectos térmicos, incluidos aisladores dañados, hilos de cables rotos y puntos calientes sutiles de equipos desde lejos.

III. Campos de aplicación de destino

1.Inspección de la red eléctrica (aplicación principal)

·Medición de temperatura a larga distancia para postes y líneas de transmisión de alto voltaje: la longitud focal de 19 mm magnifica aisladores y uniones de cables a miles de metros de distancia, mientras que la alta transmitancia F1.0 captura débiles defectos de sobrecalentamiento. La protección IP67 y la amplia tolerancia a la temperatura se adaptan a las subestaciones exteriores montañosas.

·Detección de puntos calientes del panel fotovoltaico: la alta iluminación relativa garantiza lecturas precisas de temperatura en los bordes del panel, y una transmitancia ≥90% detecta puntos calientes débiles de la batería.

·Pruebas térmicas de precisión de aparamentas y transformadores de alta tensión: el enfoque mínimo de 0,5 m admite el escaneo en primer plano de anomalías de temperatura ocultas en componentes eléctricos compactos.

2. Mantenimiento predictivo de equipos industriales de precisión

·Monitoreo remoto de motores, rodamientos y maquinaria metalúrgica: Tolera temperaturas ambiente de hasta +80 ℃ para escanear líneas de producción completas desde lejos y alertar previamente de fallas por sobrecalentamiento.

·Inspección de componentes electrónicos y gabinetes de baterías de almacenamiento de energía: el enfoque macro de 0,5 m detecta anomalías térmicas sutiles en placas de circuitos y celdas de baterías.

·Patrulla de fugas de calor para tuberías de productos químicos y tanques de almacenamiento de larga distancia: escanea rutas completas de tuberías de forma remota para detectar daños menores en el aislamiento y puntos de pérdida de calor.

3.Seguridad exterior de largo alcance y vigilancia de fronteras

·Alerta temprana perimetral de punto fijo para campos petrolíferos, minas y parques industriales: FOV estrecho se bloquea en colinas distantes y muros limítrofes para detectar personal y vehículos intrusos mediante sus firmas térmicas.

·Visión nocturna en todo clima para la defensa fronteriza y costera: la resistencia a bajas temperaturas de -40 ℃ se adapta a la naturaleza gélida y la protección IP67 brinda imágenes estables a través de la lluvia, la nieve y las tormentas de arena.

4. Monitoreo por infrarrojos montado en vehículos y tránsito ferroviario

·Inspección térmica a larga distancia de cables de contacto de ferrocarriles de alta velocidad: la distancia focal larga magnifica los cables aéreos para detectar el sobrecalentamiento en las líneas de contacto y el hardware de posicionamiento; La lente frontal resiste la niebla y el polvo de los entornos de túneles sin empañarse.

·Pruebas remotas de temperatura de rieles y sujetadores de acero, además de asistencia de visión nocturna de enfoque largo para sistemas a bordo.

5.Prevención de Incendios Forestales y Monitoreo de Recursos Naturales

Vigilancia de incendios forestales mediante unidades terrestres de giro e inclinación o vehículos aéreos no tripulados: identifica los primeros incendios ocultos en bosques a varios kilómetros de distancia. La alta transmitancia captura fuentes débiles de fuego de baja temperatura para una alerta temprana avanzada de incendios forestales.

6. Inspección de emergencia de equipos especiales

Observación térmica a larga distancia de escenas de incendios, detección de peligros ocultos de alta temperatura en grandes almacenes y monitoreo térmico remoto de maquinaria portuaria pesada.

IV. Explicación de la compensación del producto (Nota de limitación)

La importante distorsión del barril (<-10%) hace que esta lente no sea adecuada para aplicaciones que requieren medición dimensional o mapeo geométrico de alta precisión. Su diseño óptico prioriza la transmitancia, la uniformidad de los bordes y la sensibilidad de detección de temperatura a larga distancia, optimizada exclusivamente para escenarios de medición térmica y reconocimiento de objetivos.

Nuestra lente Starlight se puede instalar en una cámara web doméstica inteligente o en una cámara de inteligencia artificial.

Lente AR de 19 mm F1.0 M22 12um Lente de imagen térmica infrarroja de onda larga Lente Starlight de monitoreo de seguridad, lente de interfaz roscada M12 estándar, con 2.0 F/NO, estructura 6G, más liviana y con alta rentabilidad. Si está interesado en nuestra Lente Starlight Estándar, puede consultarnos ahora, ¡le responderemos a tiempo!

El producto tiene las siguientes características específicas:

1. Características del producto: Hecho completamente de material plástico, al tiempo que garantizamos la calidad de los productos, podemos ofrecer a los clientes un precio de compra más bajo.

2. Ventajas del producto: Gran ángulo, tamaño pequeño, amplio rango de profundidad de campo.

Esperamos ansiosamente su compra y esperamos brindarle la mejor experiencia de cooperación y una colaboración comercial más profunda.
