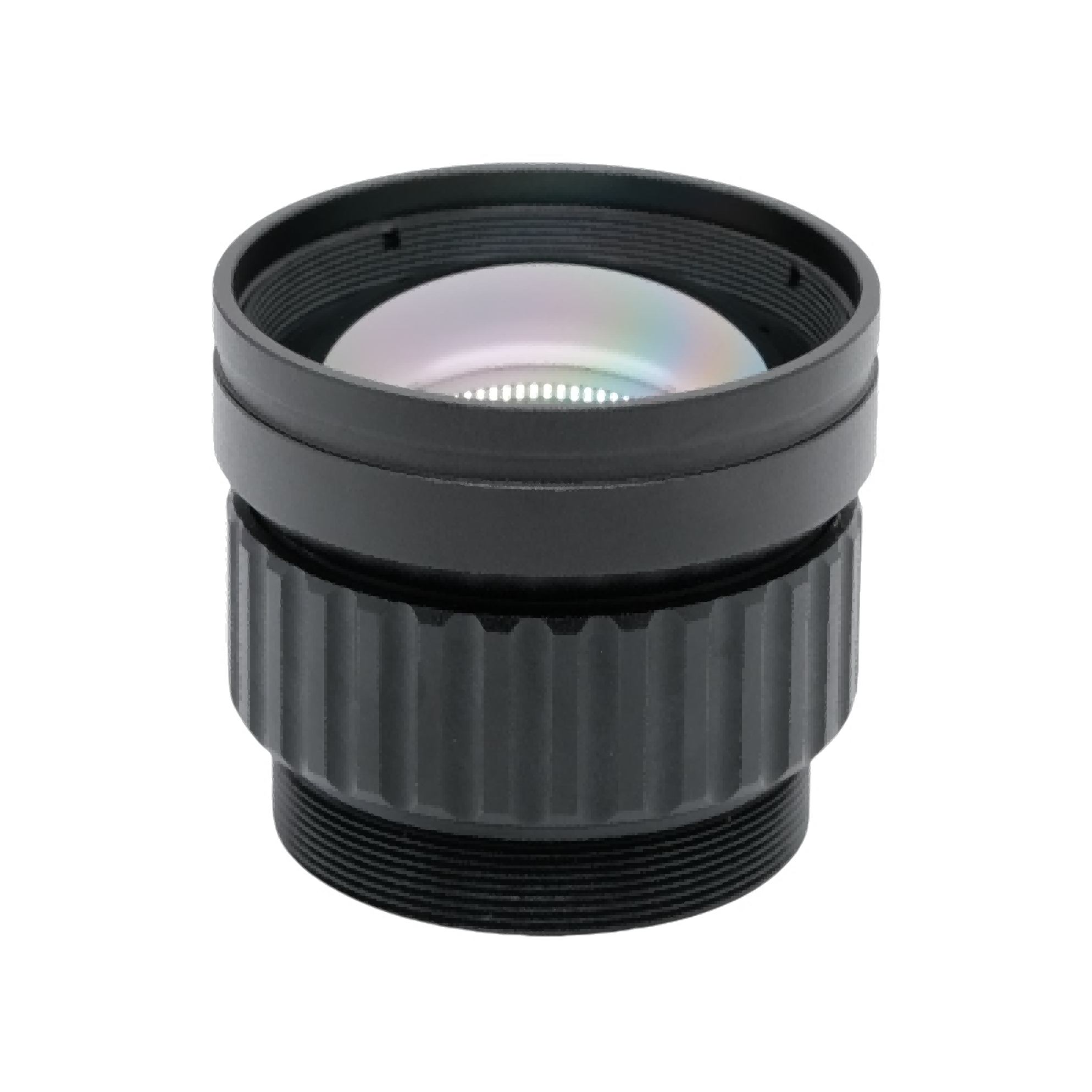

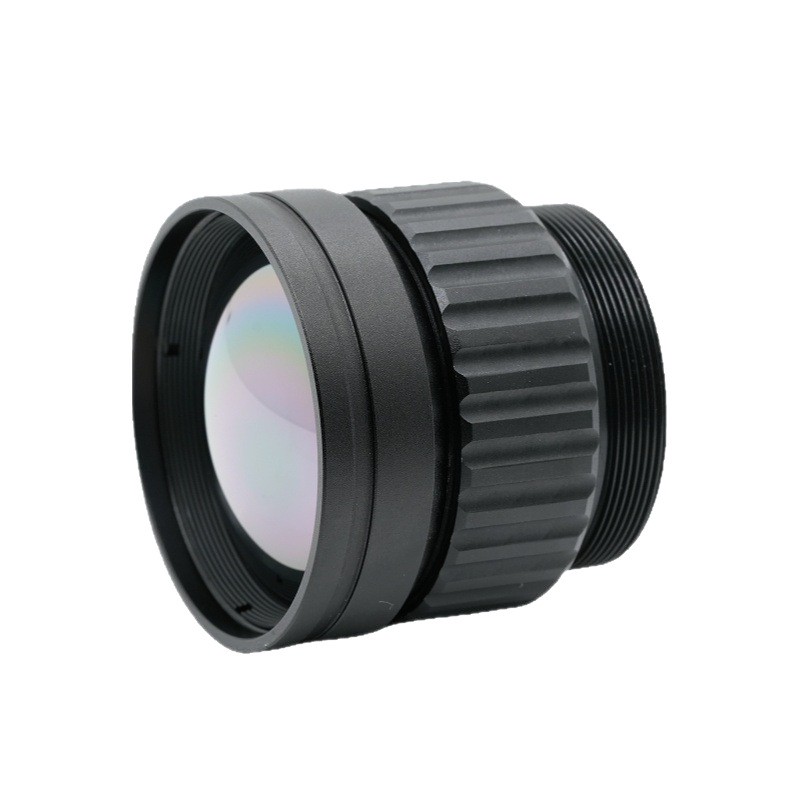

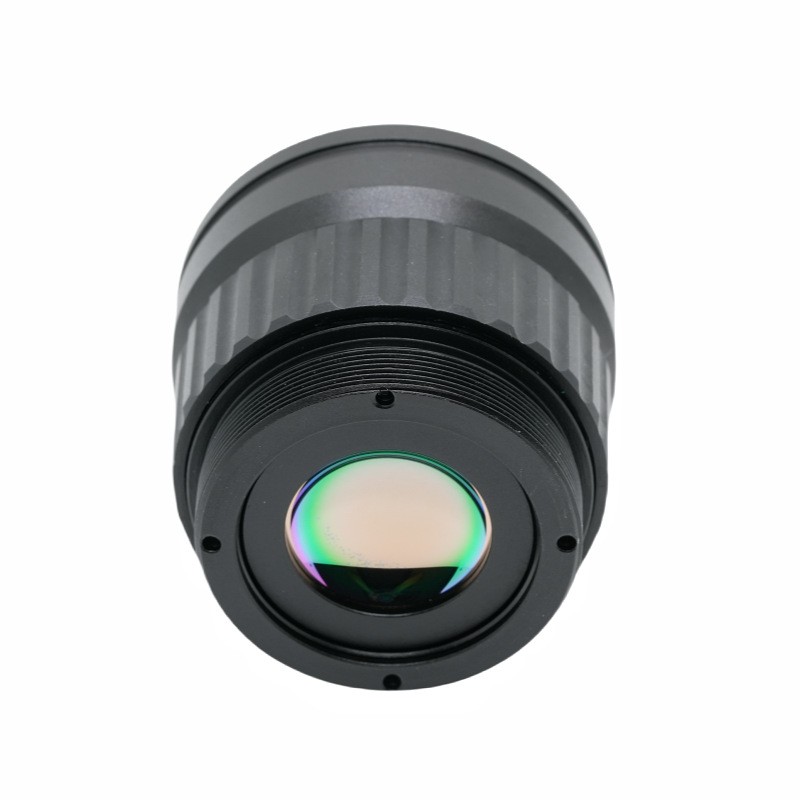

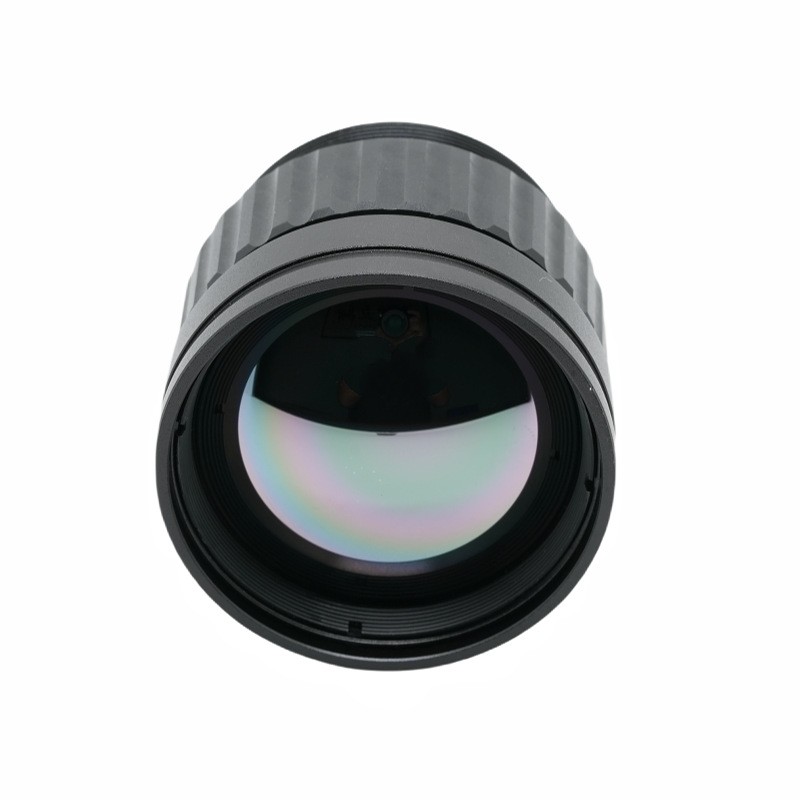

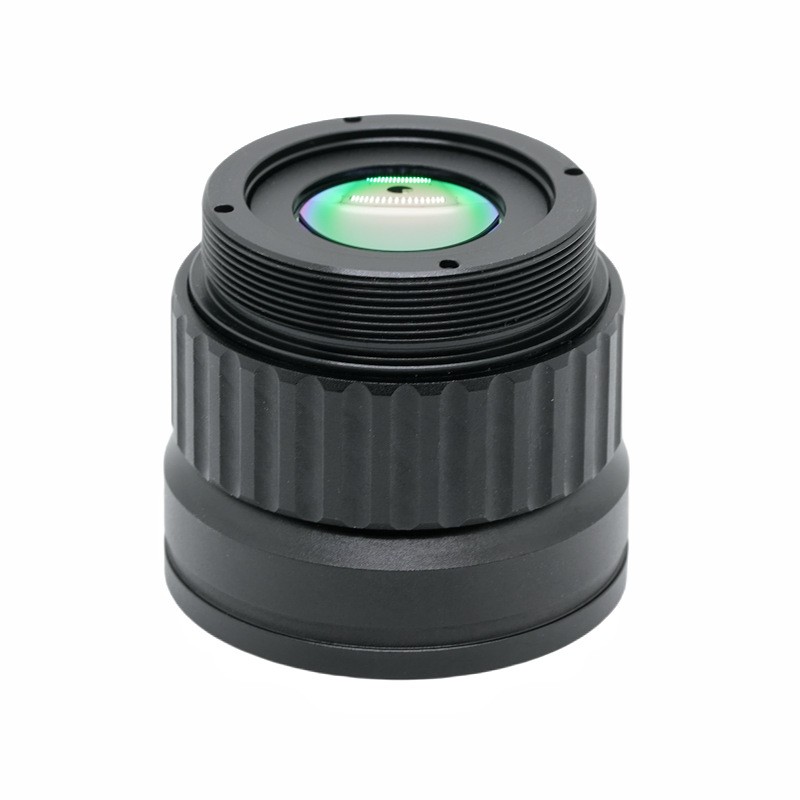

Lente de imagen térmica de 35 mm

Breve descripción del producto

Esta lente termográfica de 35 mm de alto rendimiento ha sido desarrollada y fabricada por ShangHai SILK Optical Technology CO., LTD y está diseñada para dispositivos de imágenes térmicas infrarrojas de onda larga que funcionan dentro de una banda espectral de 8‑12 μm. Con una gran apertura F1.0, esta lente infrarroja ofrece una excelente capacidad de captación de luz para garantizar una salida de imágenes térmicas clara en condiciones ambientales complejas y con poca luz. Compatible con detectores infrarrojos no refrigerados de 640 × 512 y 12 μm, la lente termográfica admite un rango de enfoque infinito de 2 m para adaptarse tanto a escenarios de observación de corta distancia como de monitoreo de largo alcance. El elemento frontal alcanza el índice de protección de ingreso IP67, lo que permite un funcionamiento estable en entornos exteriores hostiles. Con una alta transmitancia superior al 92 % y un rendimiento de baja distorsión, este componente óptico garantiza una calidad de imagen uniforme en todo el campo de visión. ShangHai SILK Optical Technology CO., LTD implementa estrictamente la optimización óptica para esta lente, convirtiéndola en una solución óptica confiable para monitoreo industrial, seguridad perimetral y otros sistemas de visión térmica infrarroja.

Descripción detallada del producto

1. Parámetro

Longitud focal y apertura:Distancia focal de 35 mm combinada con gran apertura F1.0. La gran apertura mejora enormemente el flujo luminoso, que es fundamental para la captura de señales débiles de lentes infrarrojas de onda larga.

Compatibilidad del detector:Combina con el detector de 640 × 512,12 μm y adapta perfectamente el hardware de lentes infrarrojos no refrigerados convencionales para cámaras térmicas de nivel masivo.

Índice óptico:Transmitancia ≥92%, iluminación relativa ≥90%, distorsión ≤‑1,5%. El revestimiento óptico expuesto HD reduce la pérdida por reflexión infrarroja de la lente termográfica.

Enfoque y campo de visión:Campo de visión de 12,5°(H)×10,3°(V), rango de enfoque de 2 m a infinito, lo que admite tanto la inspección de corto alcance como la observación de larga distancia.

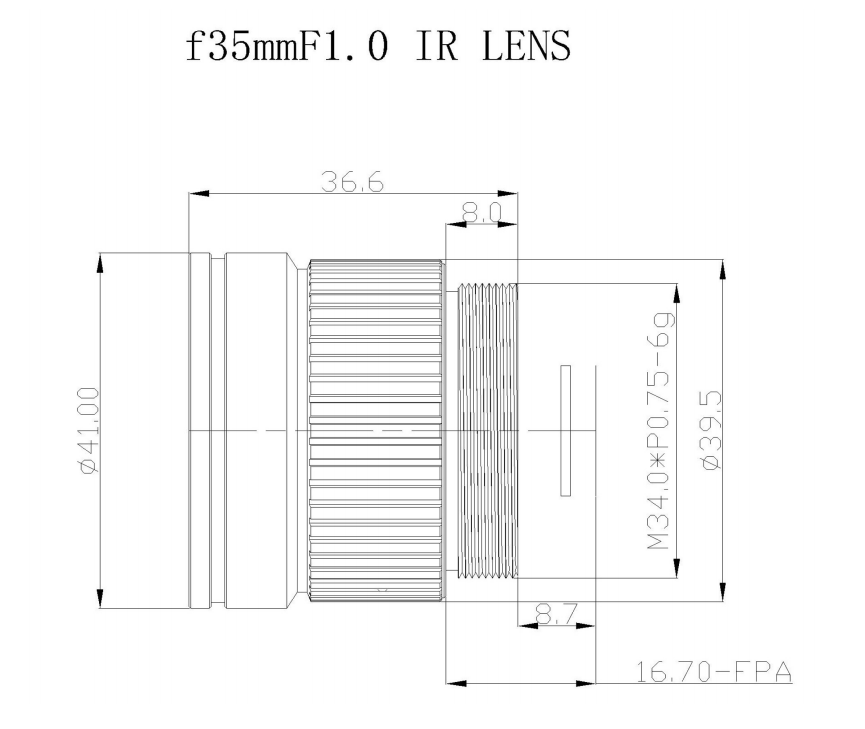

Especificaciones mecánicas y ambientales:Soporte M34×0,75 para un montaje cómodo; clasificación de impermeabilidad IP67 en la parte frontal; Temperatura de funcionamiento: 40 ℃ ~ +80 ℃. La longitud de onda de trabajo de 8‑12 μm se adapta a los requisitos de imágenes térmicas LWIR estándar.

Fabricado porTecnología óptica CO., LTD de seda de ShangHai,Cada parámetro de esta lente infrarroja está calibrado para una implementación práctica en el campo.

2. Ventajas de rendimiento

Utilización superior de la luz infrarroja:Como lente termográfica de alta calidad, una transmitancia ≥92 % minimiza la pérdida de señal infrarroja; El revestimiento antirreflectante HD mejora aún más la eficiencia de recepción de señales para la lente infrarroja de onda larga.

Excelente uniformidad de imagen:La iluminación relativa ≥90% garantiza un brillo constante en todo el marco de la imagen, sin esquinas oscuras obvias para la lente infrarroja. La distorsión ≤‑1,5% preserva la geometría de la escena real para monitorear las salidas.

Robusta adaptabilidad al aire libre:La protección del elemento frontal IP67 para la lente termográfica resiste el polvo, la lluvia y las salpicaduras. La temperatura de trabajo de amplio rango: 40 ℃ ~ +80 ℃ admite un funcionamiento estable en inviernos gélidos y ambientes exteriores de alta temperatura.

Ajuste de enfoque flexible:El rango de enfoque de 2 m‑∞ permite que la lente infrarroja no refrigerada cambie entre verificación puntual de corto alcance y vigilancia de largo alcance sin reemplazar la lente.

Interfaz estandarizada:El soporte de rosca M34×0,75 simplifica la integración de la cámara, lo que ayuda a los clientes a ensamblar rápidamente esta lente termográfica en dispositivos térmicos terminados.

ShangHai SILK Optical Technology CO., LTD realiza pruebas ópticas estrictas para cada unidad de esta lente infrarroja antes de la entrega.

3. Campos de aplicación

Vigilancia perimetral y defensa fronteriza:Esta lente termográfica sirve para cámaras térmicas de exteriores para la detección de intrusiones en cualquier clima las 24 horas; La lente infrarroja de gran apertura captura firmas de calor día y noche sin luz visible.

Monitoreo de condiciones industriales:La lente infrarroja de onda larga se adapta a la inspección de sobrecalentamiento de equipos, inspección térmica de equipos de red eléctrica; La capacidad IP67 permite que la lente infrarroja no refrigerada funcione en sitios industriales al aire libre.

Seguridad y monitoreo de tráfico:La lente termográfica está integrada en cámaras de vigilancia térmica para monitorear el flujo de tráfico y alarmas de fuentes de calor anormales en túneles y costados de carreteras.

Prevención de incendios y alerta temprana:La lente infrarroja de 8‑12 μm detecta firmas de calor de incendio en etapas tempranas para la prevención de incendios forestales y el monitoreo de riesgos en almacenes.

Observación térmica desde vehículos:La estructura robusta de esta lente termográfica adapta los sistemas térmicos montados en vehículos para el reconocimiento en cualquier clima.

ShangHai SILK Optical Technology CO., LTD brinda soporte técnico personalizable para los clientes que aplican esta lente infrarroja en los escenarios mencionados anteriormente.
