Lente cónica cónica de 4,2 mm.

Breve descripción del producto

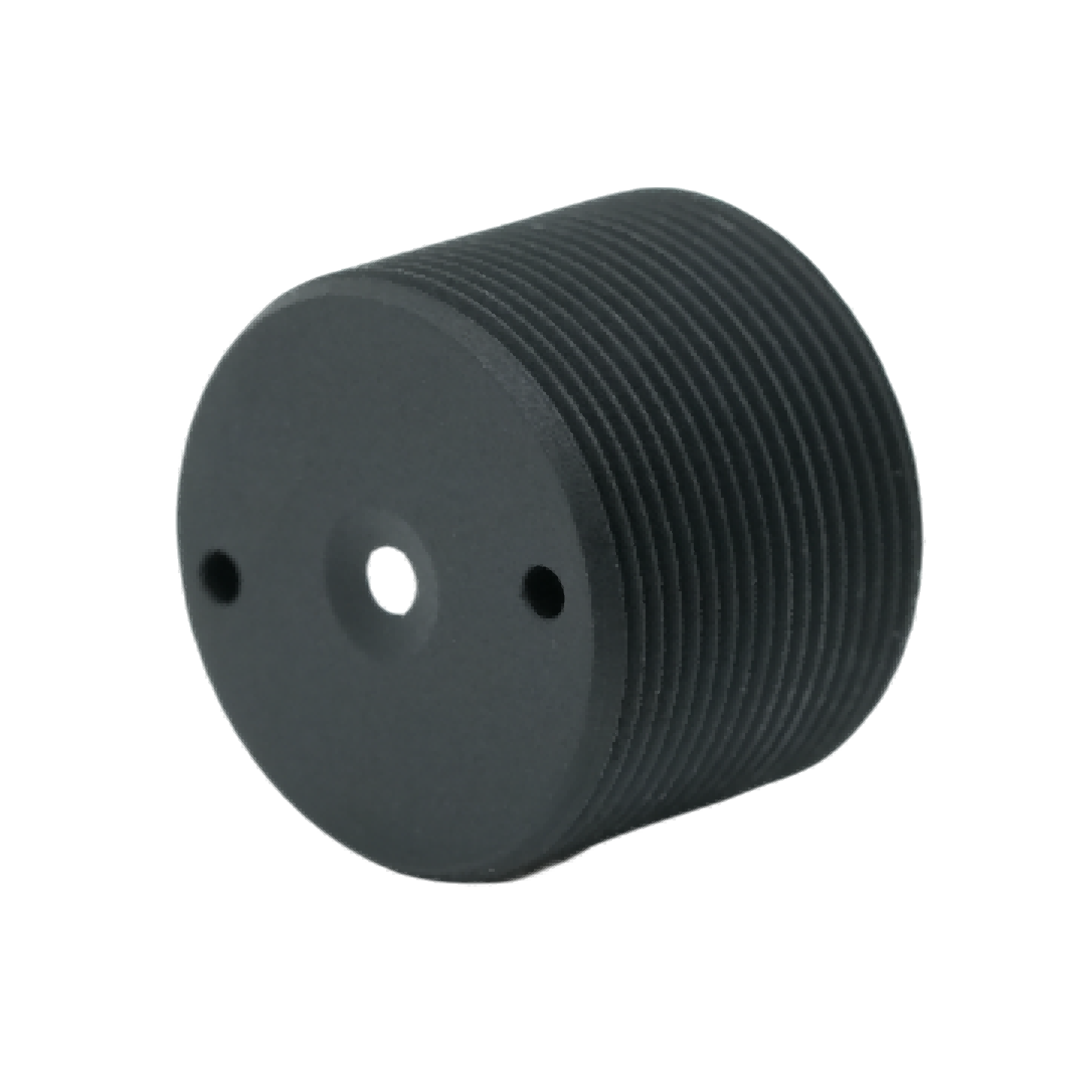

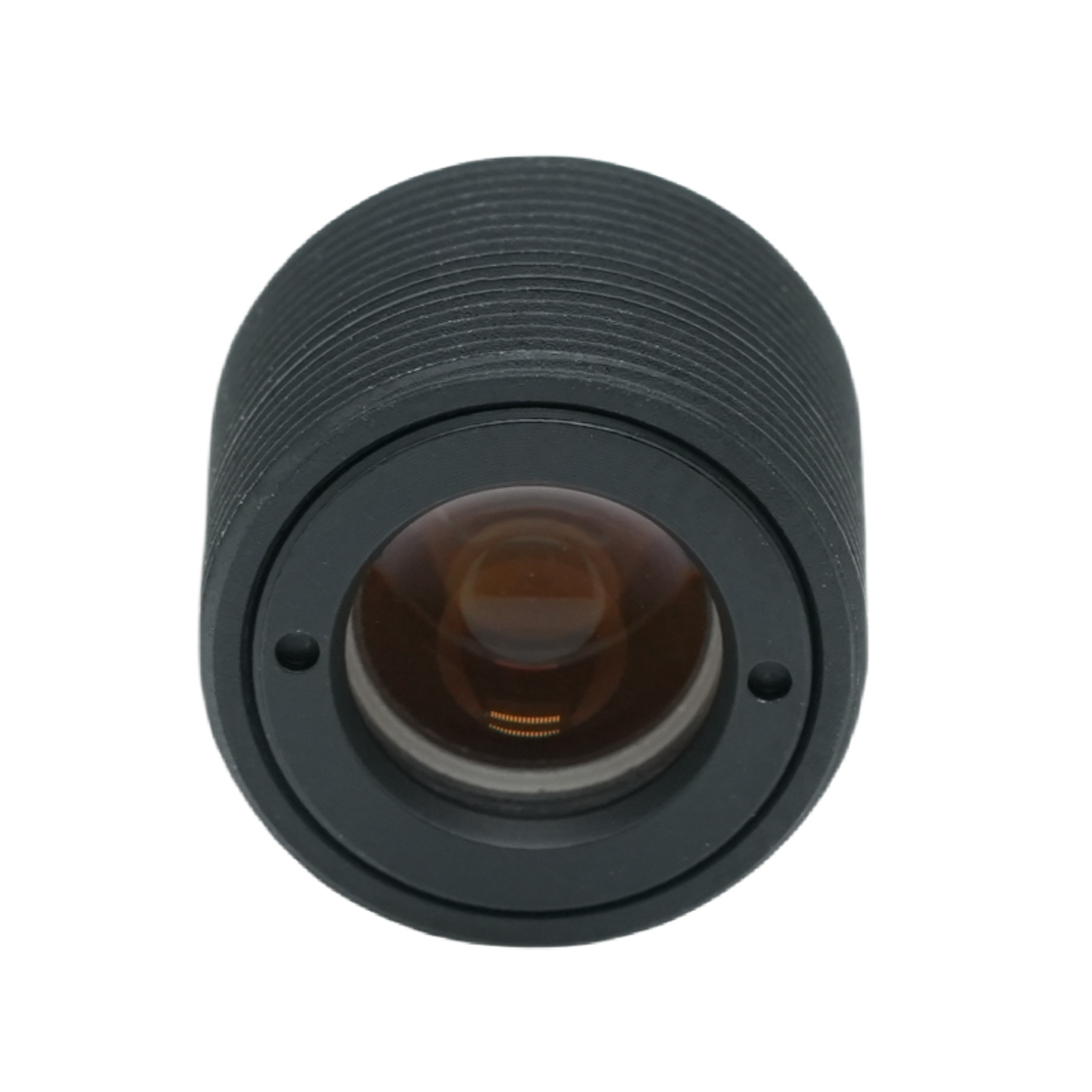

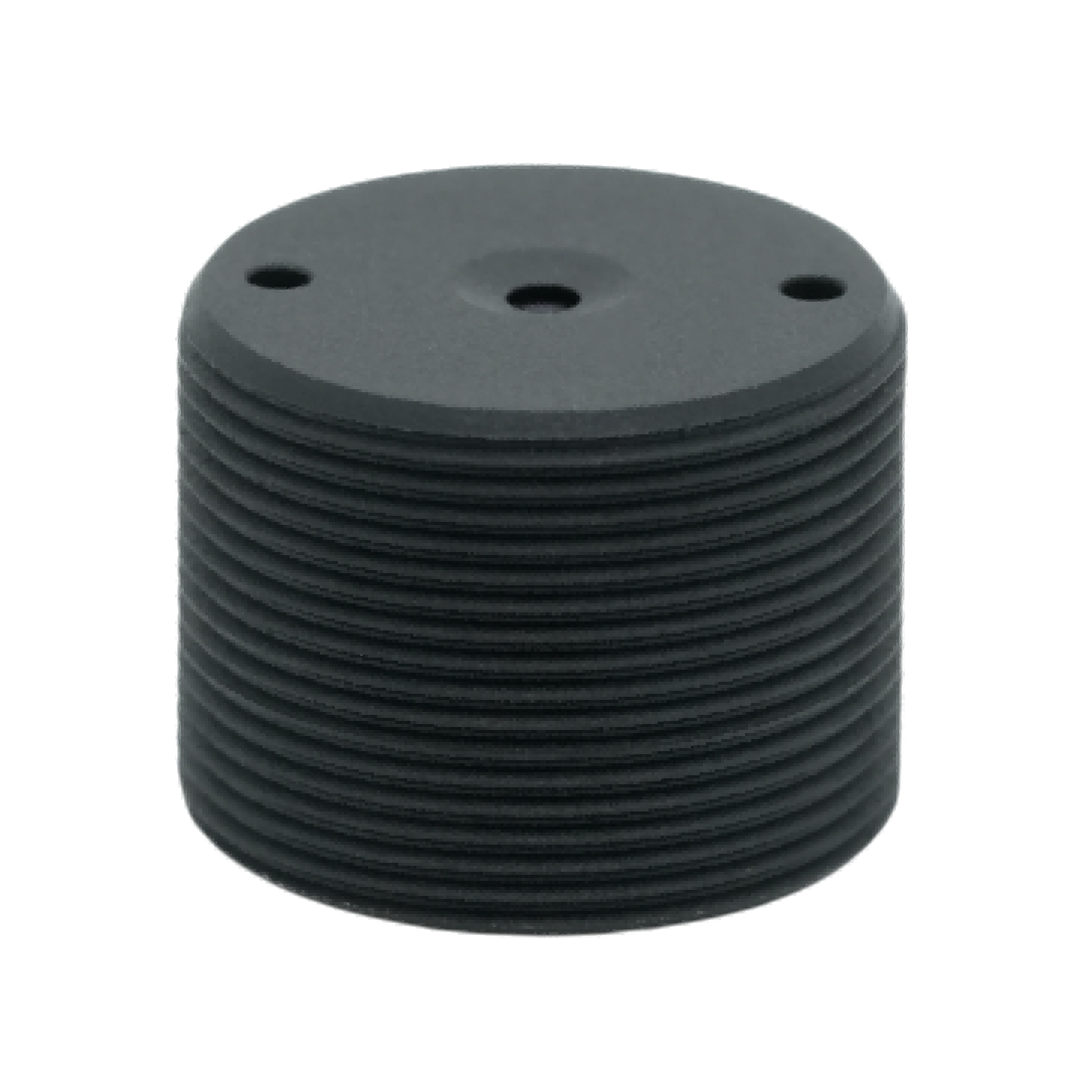

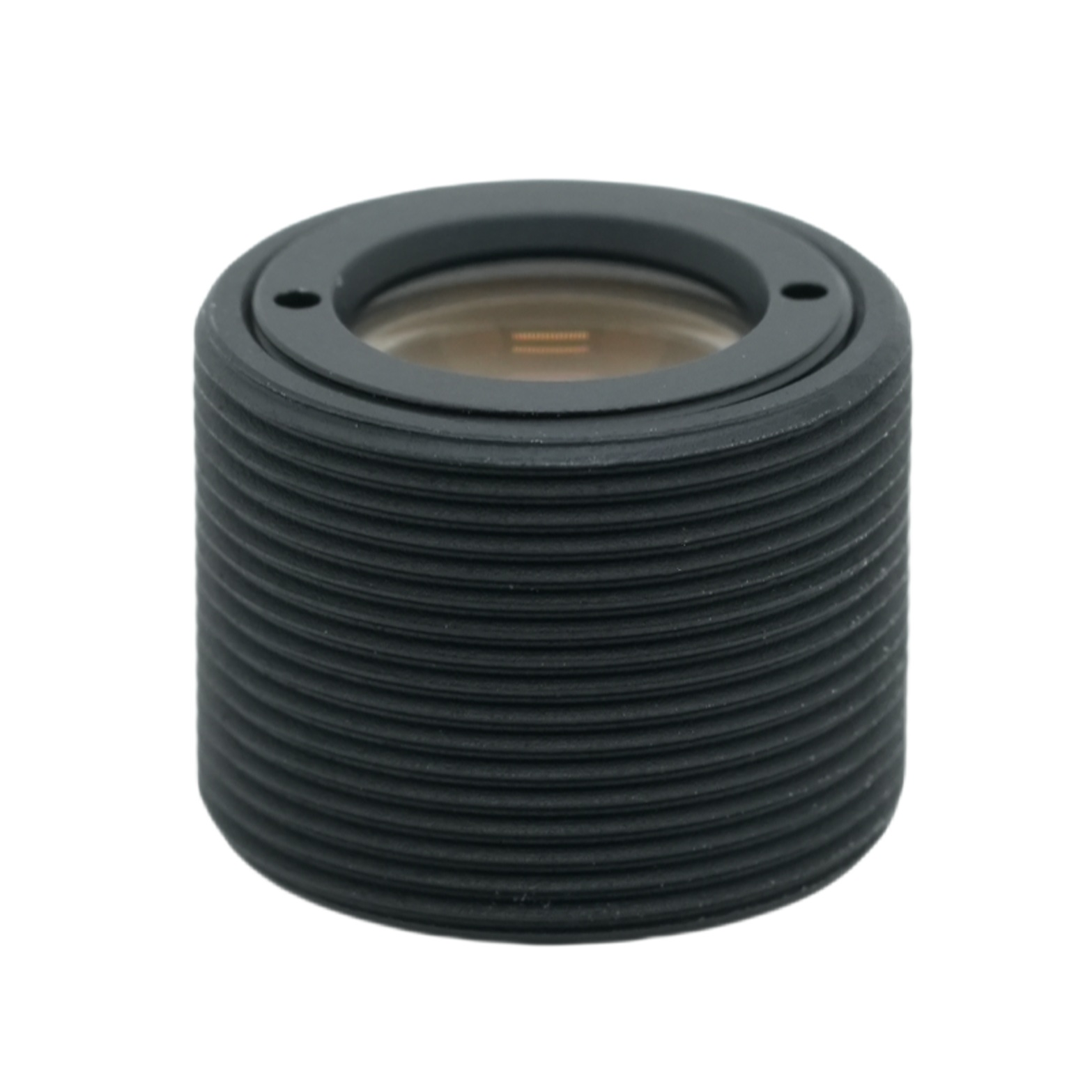

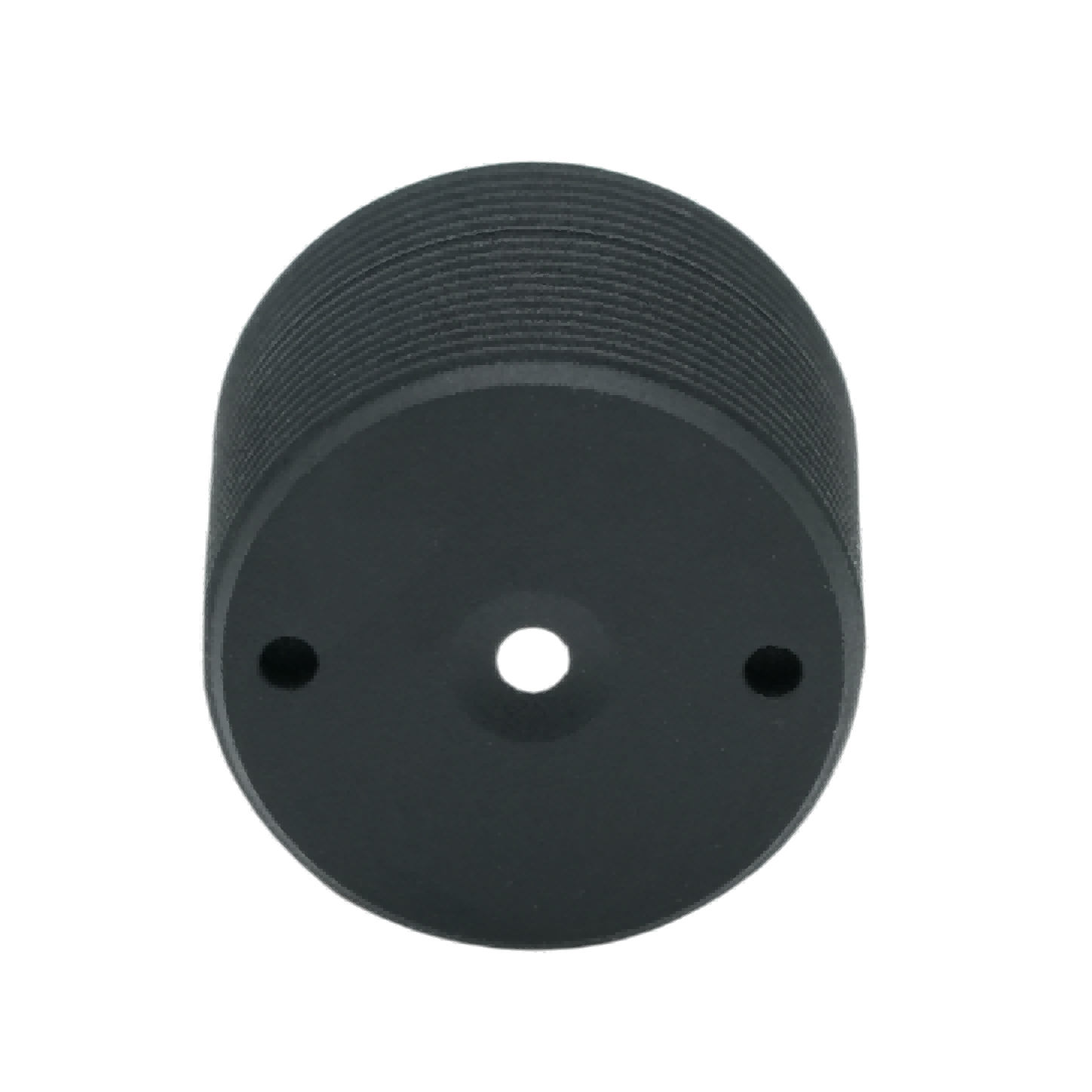

Esta lente gran angular compacta está fabricada porTecnología óptica CO., LTD de seda de ShangHai,Diseñado para sensores de imagen de 1/2,7 pulgadas para tareas de imágenes industriales y de vigilancia. Como lente óptica de alto rendimiento, ofrece un gran campo de visión diagonal de 124°, brindando una amplia cobertura de escena para la captura de imágenes en tiempo real. Con un diseño de focal fija y montura M12, este objetivo de cámara industrial posee una dimensión total compacta con una longitud total de seguimiento de solo 10,9 mm, fácil de integrar en dispositivos de imágenes de pequeño tamaño. Su apertura F3.5 equilibra la entrada de luz y el rendimiento óptico, mientras que el valor CRA controlado garantiza una buena compatibilidad con los sensores CMOS convencionales. ShangHai SILK Optical Technology CO., LTD controla estrictamente cada procedimiento de producción, lo que hace que esta lente CCTV sea estable para un funcionamiento continuo durante mucho tiempo. Logra un delicado equilibrio entre cobertura de gran angular y calidad de imagen práctica, adecuado para diversos equipos de visión con espacio limitado y ofrece una solución óptica confiable para diferentes escenarios de grabación visual civil e industrial.

Descripción detallada del producto

Análisis de parámetros

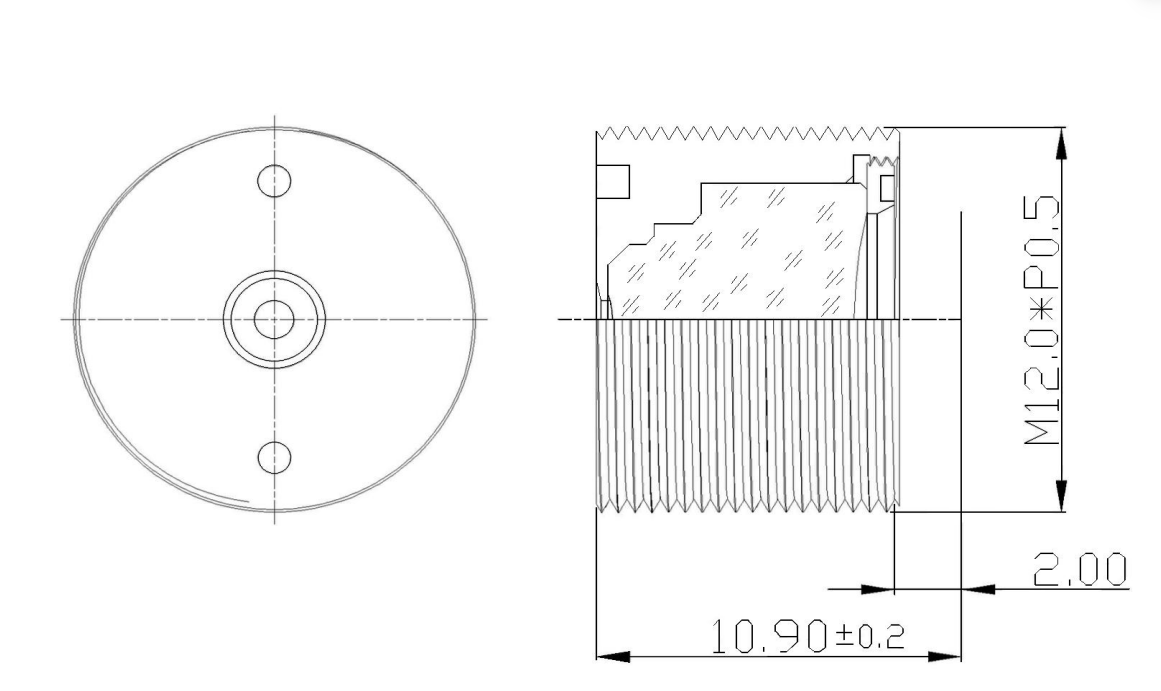

- Estructura óptica y dimensiones:Fabricada por ShangHai SILK Optical Technology CO., LTD, esta lente gran angular adopta un diseño óptico maduro. La longitud total de la pista es de 10,9 ± 0,3 mm y el tamaño compacto facilita la miniaturización del dispositivo. La distancia focal efectiva alcanza los 4,2 mm con una tolerancia de ±5 % y funciona con una apertura F/NO de 3,5 ±5 % para lograr una capacidad equilibrada de captación de luz. La distancia focal trasera es de 3,2 ± 0,2 mm, lo que permite un cómodo montaje del sensor.

- Formato de imagen y campo de visión:El círculo de imagen máximo de Φ7,0 mm coincide perfectamente con el sensor de 1/2,7". FOV diagonal de 124°, FOV horizontal de 94°, FOV vertical de 45,6°, esta lente M12 permite capturar escenas ultra anchas sin rotación mecánica adicional.

- Índice de imágenes:Distorsión de TV: 19,30%, iluminación relativa 45,0%, CRA<14,13°. Un CRA bajo reduce en gran medida el riesgo de sombreado de los chips CMOS. La montura estándar M12*P0.5 garantiza la intercambiabilidad universal para la instalación de lentes de visión artificial.

Ventajas de rendimiento

Capacidad de visualización ultra amplia:Como lente focal fija, proporciona un amplio campo de visión, captura una sola toma una gran área de monitoreo y reduce el costo de hardware para la implementación de múltiples cámaras.

Diseño de baja CRA:Esta lente óptica de alto rendimiento mantiene el ángulo principal del rayo por debajo de 14,13°, mejora en gran medida la uniformidad de las imágenes periféricas y reduce el problema de las esquinas oscuras en la aplicación de lentes de vigilancia.

Diseño mecánico en miniatura:La estructura TTL corta se adapta a la carcasa del equipo compacto, ideal para hardware de cámara de factor de forma pequeño. La interfaz estándar M12 ofrece buena compatibilidad con la mayoría de los módulos de cámaras industriales.

Calidad estable de producción en masa:Apoyado porTecnología óptica CO., LTD de ShangHai SILKGracias a la capacidad de ingeniería óptica de , esta lente CCTV mantiene una tolerancia estricta en cada parámetro óptico y garantiza un rendimiento constante del lote.

Campos de aplicación

- Vigilancia y monitoreo de seguridad:Esta lente gran angular se adapta a cámaras de seguridad de tamaño pequeño y cubre amplias escenas de monitoreo en interiores y exteriores de corto alcance.

- Visión artificial e inspección industrial:La lente de la cámara industrial funciona para equipos de inspección visual compactos y proporciona imágenes de gran angular para la verificación de productos y el escaneo de códigos.

- Dispositivos domésticos inteligentes:Utilizado para cámaras de puertas inteligentes y cámaras de vigilancia domésticas, el cuerpo compacto se adapta al espacio interior limitado del hardware inteligente.

- Terminales visuales IoT:Aplicada en varios módulos de recopilación visual de IoT, esta lente focal fija ofrece una solución óptica gran angular confiable para la adquisición de imágenes en el borde.
