La matemática de la luz: por qué F1.0 es un gran salto, no un pequeño paso

Al comprar o fabricar equipos de seguridad, es fácil mirar una lente F2.0 y una lente F1.0 y pensar:"Es sólo una diferencia de 1,0, ¿verdad?"Equivocado. En el mundo de la óptica, los números f no escalan linealmente. El número f (o relación focal) es la relación entre la distancia focal de la lente y el diámetro de la pupila de entrada. La fórmula para el poder de captación de luz (iluminancia) de una lente dicta que la cantidad de luz que llega al sensor es inversamente proporcional al cuadrado del número f:

Entonces, si comparamos una lente F2.0 con una lente F1.0, el cálculo de la diferencia en el consumo de luz se ve así:

• Baja ganancia = Bajo ruido:Obtendrá una imagen limpia y nítida sin esa molesta "nieve" digital.

• Luz alta = A todo color:El sensor recibe suficientes datos de longitud de onda para reproducir los colores con precisión, incluso en medio de la noche.

El truco: por qué no se puede fabricar cualquier lente "F1.0"

Si F1.0 es tan bueno, ¿por qué no todas las cámaras están equipadas con uno? Porque doblar tanta luz con precisión es increíblemente difícil.

Cuando abres una apertura tan amplia, invitas al caos óptico: los rayos de luz que inciden en los bordes de la lente provocan una aberración cromática (franjas moradas) y una gran borrosidad en las esquinas de la imagen. Para controlar una apertura F1.0, la estructura interna de la lente debe diseñarse con maestría.

Aquí es donde la distinción entre lentes de plástico baratos y vidrio de calidad profesional se vuelve crítica.

Ingrese el PL100: el poder de la estructura 7E

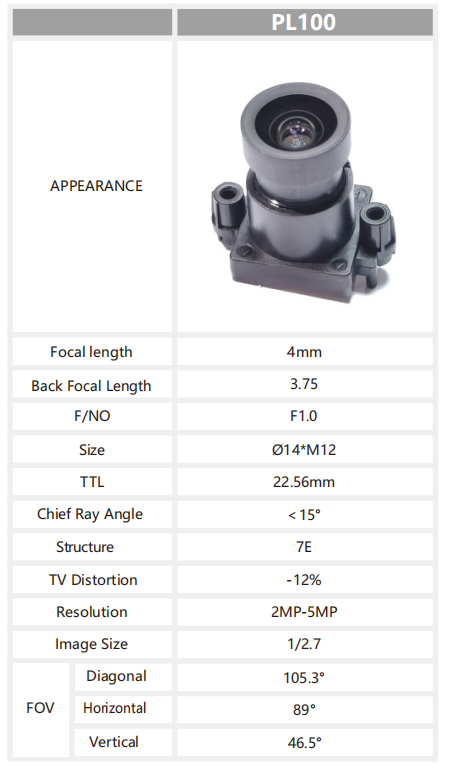

En Shanghai Silk Optical Technology Co., Ltd., diseñamos elLente PL100específicamente para resolver el desafío de ingeniería F1.0 para aplicaciones de robótica y seguridad de alta gama.

Lograr una resolución de 2MP-5MP con una apertura F1.0 en un sensor de 1/2.7 requiere una precisión intensa. Esto no se puede lograr con elementos de plástico estándar. El PL100 utiliza unEstructura totalmente de vidrio 7E (Siete elementos). He aquí por qué esto es importante para sus resultados finales:

• Transmitancia inigualable:El vidrio deja pasar más luz que el plástico. Cuando el objetivo total de una lente F1.0 es maximizar la entrada de luz, el uso de elementos de plástico frustra el propósito. La estructura de vidrio 7E garantiza que la máxima cantidad de fotones capturados llegue al sensor.

• Estabilidad térmica suprema:Las cámaras de seguridad viven al aire libre. Se cuecen al sol del verano y se congelan en invierno. Las lentes de plástico se expanden y contraen con los cambios de temperatura, desplazando ligeramente el punto focal y provocando que la cámara perfectamente nítida se vuelva borrosa con el tiempo (un fenómeno conocido como deriva térmica). El vidrio es increíblemente estable. La construcción 7E del PL100 garantiza que la distancia focal de 4 mm se mantenga exactamente en 4 mm, ya sea a 40 °C o -20 °C.

• Claridad de borde a borde:Con un amplio campo de visión horizontal de 89°, los 7 elementos de vidrio alineados con precisión corrigen la distorsión óptica inherentemente causada por la enorme apertura F1.0, manteniendo los bordes del metraje tan nítidos como el centro.

El veredicto para los ingenieros y directores de compras

Pasar a la vigilancia nocturna a todo color no es un truco; es el nuevo estándar para la industria de la seguridad. Pero colocar un sensor Starlight de alta gama detrás de una lente barata de apertura estrecha es como poner el motor de un auto deportivo en un carrito de golf.

Para desbloquear realmente el "color sin luz suplementaria", necesita el poder de captación de luz 4x de una apertura F1.0, respaldado por la estabilidad térmica y la alta transmitancia de una estructura totalmente de vidrio.
