Cómo elegir una lente FPV con poca luz: F1.0 vs IR

Durante la fase inicial de exploración de hardware para drones industriales de próxima generación, vehículos aéreos no tripulados de defensa o sistemas FPV (vista en primera persona) de alta velocidad, me hacen la misma pregunta al menos tres veces por semana:"¿Deberíamos adquirir una lente de gran apertura F1.0 para un sistema a todo color 'Blacklight' o ceñirnos a una configuración de iluminación infrarroja (IR) tradicional?"

Para ser completamente franco, cada vez que alguien plantea esto como una elección binaria simple, no puedo evitar suspirar.

Como ingeniero óptico enÓptica de seda de Shanghai, mi realidad diaria consiste en luchar contra los índices de refracción, buscar fracciones de porcentaje en las curvas MTF y equilibrar las duras leyes de la física con presupuestos de producción ajustados.. Veo que demasiadas líneas de productos fallan durante las pruebas de campo de alta velocidad porque un equipo de adquisiciones se tragó un argumento de venta genérico, anzuelo, línea y plomada..

"La F1.0 es el futuro", te dicen.O "los infrarrojos son baratos e indestructibles".

No te dejes llevar por las exageraciones. El diseño óptico es un juego inflexible de compensaciones físicas. Miremos más allá de los PPT de marketing y analicemos lo que realmente sucede con su canal de imágenes FPV cuando elige uno sobre el otro.

1. F1.0 "Blacklight" Full Color: El monstruo del fotón (y su impuesto oculto)

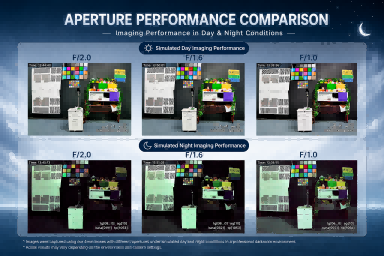

Toda la premisa de la tecnología activa a todo color y con poca luz depende de laApertura F1.0. Si no eres un experto en óptica, aquí tienes un cálculo rápido: el número F es la relación entre la distancia focal de la lente y el diámetro de la pupila de entrada.. Cada vez que bajas un F-stop, duplicas la luz que llega al sensor. Pasar de un objetivo F2.0 estándar a un F1.0 significa que estás deshaciéndotecuatro veces más luzen sus píxeles CMOS.

En el despliegue de FPV en el mundo real (por ejemplo, un dron de inspección autónomo que navega por un almacén con poca iluminación o un UAV de búsqueda y rescate nocturno), esto significa que no necesita un resplandor LED blanco intrusivo, consumidor de energía y cegador para capturar videos de alto contraste.. Para los modelos de IA a bordo que dependen de datos cromáticos para clasificar objetos (como identificar el color de una válvula de tubería peligrosa o la ropa de un objetivo), F1.0 es espectacular..

Pero aquí está el truco que los proveedores aficionados no le dirán: las aperturas abiertas introducen un caos absoluto en las aberraciones ópticas.. Cuando abres el iris a F1.0, los rayos de luz inciden en los bordes exteriores de los elementos de la lente en ángulos increíblemente pronunciados.. Esto desencadena dos problemas enormes para FPV:

• Profundidad de campo (DoF) extremadamente fina:Tu margen de error se reduce a milímetros. Si la carcasa de su lente mecánica se flexiona aunque sea ligeramente debido al calor interno del motor o a los cambios de temperatura ambiente, su objetivo se desenfoca completamente..

• Colapso de MTF periférico:La aberración esférica y el coma convertirán las esquinas de su imagen de alta resolución en una sopa turbia e inutilizable. Si su lente no puede mantener una MTF (función de transferencia de modulación) alta en los bordes, su costoso sensor de 4 MP o 5 MP se comporta efectivamente como un sensor de 1,3 MP..

Para contrarrestar esto, no podemos simplemente usar vidrio esférico barato y disponible en el mercado.. Tenemos que diseñar alrededorElementos ASP (lente asférica)para forzar a esos rayos de borde rebeldes a regresar a un único punto focal.

En realidad, permítanme reformularlo: no se trata sólo de usar formas asféricas; se trata de la elección del material. Si compras una lente F1.0 barata y totalmente de plástico para un dron,voluntadfalla en el momento en que la temperatura ambiente fluctúa o la electrónica de vuelo se calienta.

Esta es exactamente la razón por la que construimos nuestro buque insignia.Lente de luz negra PL100. Es un duroMonstruo óptico F1.0, 4 mm, preparado para 4MP/5MPconstruido explícitamente alrededor de un avanzadoestructura 7E(una arquitectura híbrida/completamente de vidrio). Al utilizar elementos de vidrio de primera calidad alojados en cilindros resistentes al calor personalizados, el PL100 logra una compensación térmica activa. Ya sea que su plataforma FPV esté luchando contra vientos helados a gran altitud o absorbiendo calor de placas de transmisión de alta potencia (-20°C a +70°C), el plano de enfoque permanece perfectamente bloqueado.

2. Visión nocturna por infrarrojos (IR): el caballo de batalla rentable (con una trampa de longitud de onda)

En el otro lado de la valla, tenemos la iluminación IR tradicional (normalmente combinada con LED IR activos de 850 nm o 940 nm). Lentes en esta categoría, como nuestro volumen optimizadoSerie PL071 6G totalmente de vidrio—son increíblemente maduros, muy estables y excepcionalmente amigables con su presupuesto de adquisiciones.

La principal ventaja de un sistema de infrarrojos es su marcado contraste sin concesiones.. En entornos con cero lux absoluto, como túneles subterráneos sin iluminación o perímetros de bosques profundos donde no hay luz ambiental, el IR convierte el mundo en un mapa en blanco y negro nítido y de alto contraste.. Elimina la confusión de colores, brindando a los algoritmos de inteligencia artificial de vanguardia y a los sistemas de navegación visual SLAM (localización y mapeo simultáneo) límites nítidos para rastrear..

Sin embargo, hay un asesino silencioso esperando en las configuraciones de IR:Cambio de enfoque.

He aquí un escenario común y profundamente frustrante para los equipos de I+D: sus ingenieros calibran el sistema de visión del dron en el laboratorio durante el día.Se ve increíblemente nítido. Cae la noche, el dron despega, los iluminadores IR activos se encienden y, de repente, la transmisión en vivo parece como si alguien hubiera untado grasa sobre la lente..

No culpes a los algoritmos de reducción de ruido del sensor. Es física fundamental.La luz visible (400–700 nm) y la luz infrarroja (850 nm/940 nm) viajan a diferentes velocidades a través del mismo medio de vidrio porque el índice de refracción cambia según la longitud de onda.. Si los elementos de su lente no están optimizados deliberadamente paraCoenfoque IR, el plano focal para luz visible y el plano focal para luz IR aterrizarán en dos profundidades completamente diferentes detrás de la lente..

Para evitar este retraso de pesadilla, integramosElementos de vidrio ED (dispersión ultrabaja)y aplicar recubrimientos de banda ancha especializados para que ambas longitudes de onda se enfoquen exactamente en el mismo plano a nivel de micras en el sensor.. Además, si vuela a altas velocidades hacia una superficie altamente reflectante (como un letrero metálico o un edificio blanco), las configuraciones de infrarrojos son conocidas por la sobreexposición localizada ("apagado"). Sin integradoVidrio Azulo filtrado especializado para suprimir las imágenes fantasma y los reflejos secundarios, su IA de navegación experimentará una latencia severa o alucinaciones absolutas..

3. La matriz de decisión de abastecimiento de FPV: ¿cuál se adapta a su dron?

Saltemos las tonterías corporativas y establezcamos una lista de verificación de ingeniería concreta para su próxima auditoría de hardware.:

Obtuve la lente de luz negra PL100 F1.0 si:

• Los datos de color no son negociables:Su dron necesita identificar colores de cables específicos, marcadores de peligro, óxido estructural o equipos de objetivos de búsqueda y rescate bajo la luz de las estrellas.

• La emisión activa es una responsabilidad:Estás construyendo plataformas de vigilancia furtivas, vehículos aéreos no tripulados tácticos o drones de vigilancia de la vida silvestre donde los rayos infrarrojos brillantes o los focos blancos son inaceptables.

• Procesamiento de IA perimetral de alta velocidad:Su computadora integrada no puede darse el lujo de desperdiciar ciclos de GPU/NPU ejecutando software de nitidez o filtros de eliminación de ruido en una transmisión turbia y con poca luz.. Necesita fotones "limpios" de alta fidelidad directamente desde una apertura abierta.

• Nuestra recomendación:ElPL100 (F1.0, 4 mm, M12). Cada unidad se somete a rigurosos procesos automatizados.Alineación activa (prueba AA)en nuestro parque de producción para garantizar que la inclinación y el Chief Ray Angle (CRA) se alineen perfectamente con los sensores de alta gama de 4MP/5MP antes de salir de la línea de fábrica.

Utilice una lente optimizada para IR (como la PL071) si:

• Operaciones Absoluta Cero-Lux:Su dron FPV opera en minas sin iluminación, edificios abandonados o infraestructura subterránea profunda donde literalmente no hay fotones ambientales para amplificar..

• Estrictas restricciones presupuestarias de adquisiciones:El proyecto es un despliegue masivo y económico de una flota de AGV de almacén o drones perimetrales básicos que solo requieren detección de límites geométricos básicos y evitación de obstáculos..

• SLAM / Mapeo Geométrico Puro:Sus algoritmos de localización solo se preocupan por la detección de bordes de alto contraste y las características espaciales, lo que hace que la información del color sea irrelevante..

Pensamientos finales del laboratorio

En óptica de precisión, no se obtiene nada a cambio de nada.Si desea la enorme carga útil en condiciones de poca luz de una lente F1.0, debe invertir en compensación de temperatura estructural y perfiles de vidrio asféricos para detener la deriva térmica y el desenfoque de las esquinas.. Si elige la ruta rentable de IR, debe asegurarse de que su proveedor proporcione un verdadero coenfoque de IR para prevenir la ceguera nocturna..

En Shanghai Silk Optical fabricamos más de 6 millones de lentes al mes. No trabajamos con argumentos de venta genéricos; Nos ocupamos de curvas MTF y confiabilidad física.. Si está cansado de adivinar sus tolerancias ópticas y quiere hablar sobre especificaciones de hardware reales para su próximo sistema de visión médica, de seguridad o de drones, comuníquese con nosotros. Construyamos algo que realmente funcione cuando se apaguen las luces.
