F1.0 vs IR: ¿Qué lente para condiciones de poca luz se adapta a su proyecto?

Como ingeniero óptico enÓptica de seda de Shanghai, mi realidad cotidiana consiste en luchar contra los índices de refracción, buscar fracciones de porcentaje en las curvas MTF y discutir sobre las facturas de materias primas. Veo que demasiadas líneas de productos fallan en las pruebas de campo porque un equipo de adquisiciones se tragó un argumento de venta genérico, anzuelo, sedal y plomada. "La F1.0 es el futuro", te dicen. O "los infrarrojos son baratos e indestructibles".

No creas en las exageraciones. El diseño óptico es un juego inflexible de compensaciones físicas. Miremos más allá de los PPT de marketing y analicemos lo que realmente sucede con su canal de imágenes cuando elige uno sobre el otro.

1. F1.0 "Blacklight" Full Color: El monstruo del fotón (y su impuesto oculto)

Toda la premisa de la tecnología activa a todo color con poca luz depende de laApertura F1.0.

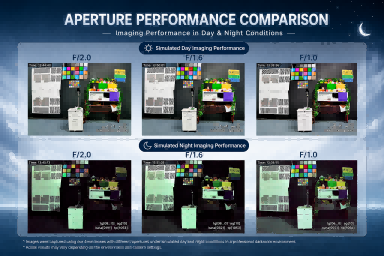

Si no eres un experto en óptica, aquí tienes los cálculos rápidos: el número F es la relación entre la distancia focal de la lente y el diámetro de la pupila de entrada. Cada vez que bajas un diafragma, duplicas la luz que llega al sensor. Pasar de un objetivo F2.0 estándar a un F1.0 significa que estás deshaciéndotecuatro vecesmás luz en los píxeles CMOS.

En una implementación en el mundo real (por ejemplo, una patrulla AMR que navega por un patio de logística con poca iluminación), esto significa que no necesita el resplandor intrusivo y cegador de un LED blanco para capturar videos a todo color y de alto contraste. Para los modelos de IA que dependen de datos cromáticos para clasificar objetos (como identificar el color de la chaqueta de un sospechoso o una señal de peligro), F1.0 es espectacular.

Pero aquí está el truco que los proveedores aficionados no le dirán: las aperturas abiertas introducen un caos absoluto en las aberraciones ópticas.

Cuando abres el iris a F1.0, los rayos de luz inciden en los bordes exteriores de los elementos de la lente en ángulos increíblemente pronunciados. Esto desencadena dos problemas enormes:

• Profundidad de campo (DoF) extremadamente fina:Su margen de error se reduce a milímetros. Si su carcasa mecánica se flexiona aunque sea ligeramente debido al calor solar, su objetivo se desenfoca completamente.

• Colapso de MTF periférico:La aberración esférica y el coma convertirán las esquinas de su imagen en una sopa turbia e inutilizable.

Para contrarrestar esto, no podemos simplemente utilizar vidrio esférico barato y disponible en el mercado. Tenemos que diseñar alrededorElementos ASP (lente asférica)para forzar a esos rayos de borde rebeldes a regresar a un único punto focal.

En realidad, permítanme reformularlo: no se trata sólo de usar formas asféricas; se trata de la elección del material. Si compra una lente F1.0 barata y totalmente de plástico,voluntadfallan en el momento en que la temperatura ambiente alcanza los 40°C. En Silk Optical, estabilizamos estas enormes aperturas utilizando arquitecturas híbridas de vidrio y plástico (como nuestra2G3P o multividrioformulaciones) junto con estrictasCompensación de temperaturaingeniería estructural. Si su proveedor no habla de deriva térmica mientras cita una lente F1.0, aléjese.

2. Visión nocturna por infrarrojos (IR): el caballo de batalla rentable (con una trampa de longitud de onda)

En el otro lado de la valla, tenemos la iluminación IR tradicional (normalmente combinada con LED IR activos de 850 nm o 940 nm). Lentes en esta categoría, como nuestros de gran volumenPL071 4MP-8MP 6G totalmente de cristalseries: son increíblemente maduros, muy estables y excepcionalmente amigables con su presupuesto de adquisiciones.

La principal ventaja de un sistema de infrarrojos escontraste sin concesiones. En entornos con cero lux absoluto (túneles subterráneos, perímetros rurales sin iluminación), los infrarrojos convierten el mundo en blanco y negro de alto contraste. Elimina la confusión de colores, brindando a los algoritmos de inteligencia artificial de vanguardia perfiles y límites muy nítidos para rastrear.

Sin embargo, hay un asesino silencioso esperando en las configuraciones de IR: Focus Shift.

Un escenario común y frustrante: su equipo de I+D calibra un sistema de cámara en el laboratorio durante el día. Se ve increíblemente nítido. Cae la noche, los iluminadores de infrarrojos activos se encienden y, de repente, la imagen parece como si alguien hubiera untado grasa sobre la lente.

"En realidad, olvídate de eso; no culpes a la reducción de ruido del sensor. Es física fundamental".

La luz visible (400–700 nm) y la luz infrarroja (850 nm/940 nm) viajan a diferentes velocidades a través del mismo medio de vidrio porque el índice de refracción cambia según la longitud de onda. Si los elementos de su lente no están optimizados deliberadamente paraCoenfoque IR, el plano focal de la luz visible y el plano focal de la luz IR se ubicarán en dos profundidades completamente diferentes detrás de la lente.

Para evitar esta pesadilla, integramosVidrio ED (dispersión ultrabaja)elementos y utilizan complejos revestimientos antirreflectantes de banda ancha multicapa. Además, durante el montaje en nuestroParque Tecnológico Inteligente de Boshi, cada unidad pasa a través de máquinas de alineación activa SMA (pequeña y mediana apertura) automatizadas para verificar la respuesta MTF de múltiples longitudes de onda. Sin una verdadera ingeniería de coenfoque de infrarrojos, su sistema de visión nocturna es sólo una apuesta.

3. El plan de abastecimiento: ¿cuál se adapta a su matriz?

Eliminemos la tontería corporativa y condensémosla en una matriz de decisiones concreta y desplegable para su equipo de ingeniería.

Aprieta el gatillo en F1.0 Blacklight Full Color si:

• El color no es negociable:Su software requiere firmas cromáticas para análisis (por ejemplo, reconocimiento de matrículas, seguimiento de activos multicolores, extracción de rasgos faciales).

• La iluminación activa está prohibida:Su sistema funciona en áreas donde la luz blanca brillante o el brillo infrarrojo visible causan molestias al público, atraen insectos o comprometen el sigilo.

• La precisión de Edge AI de alta densidad es primordial:Su red neuronal requiere una relación señal-ruido (SNR) máxima por píxel sin depender de filtros de software de reducción de ruido temporal pesados ​​que introducen artefactos fantasma.

• Mandato de abastecimiento:Insista en construcciones híbridas de vidrio y plástico o totalmente de vidrio con elementos ASP integrados y especificaciones documentadas de tolerancia a la deriva térmica que abarcan de -20 °C a +70 °C.

Cíñete a la visión nocturna por infrarrojos (IR) si:

• El presupuesto tiene un límite estricto:Está implementando miles de nodos (como vigilancia de almacén estándar o parachoques de robots aspiradores de bajo nivel) y no puede absorber el costo adicional de múltiples elementos de vidrio asféricos.

• Opera en verdaderos entornos Zero-Lux:No hay luz ambiental ni resplandor urbano que capturar, lo que hace que una lente pasiva F1.0 sea inútil sin asistencia activa de luz blanca.

• La geometría importa más que el color:Su sistema se basa exclusivamente en contornos geométricos, detección de bordes o mapeo espacial SLAM basado en visión.

• Mandato de abastecimiento:Verifique que las especificaciones de la lente garanticen explícitamenteCoenfoque IRcapacidades y presenta una sólida supresión de llamaradas internas (comoVidrio Azulo enmascaramiento especializado del elemento trasero) para bloquear el rebote interno de IR.

Precisión escalada sin pelusas

EnÓptica de seda de Shanghai, no creemos en vender soluciones únicas para todos. Operando desde nuestro centro de fabricación de última generación, mantenemos una capacidad de producción automatizada que excede6 millones de lentes por mes. Cerramos la brecha entre la física óptica de alta gama y la entrega de una cadena de suministro global ultraestable, respaldada porISO9001:2015yIATF16949:2016certificaciones de grado automotriz.

Ya sea que sus ingenieros de I+D necesiten un cristal gran angular F1.0 personalizado para un dron de reparto autónomo o una lente IR de 5 MP altamente rentable para una línea de producción industrial, primero entregamos los datos sin procesar.

Tráiganos las especificaciones de su sensor y sus requisitos de Chief Ray Angle (CRA). Miremos las curvas MTF reales y construyamos algo que funcione en la tierra, no solo en una pizarra.
