Primero, acabemos con un concepto erróneo común

Muchos compradores todavía piensan que las imágenes con luz negra tienen que ver principalmente con el sensor.

Que no es. O al menos ya no.

Los sensores CMOS modernos, especialmente en las clases de 1/1,8", 1/2,7" y 1/2,8", han mejorado drásticamente en eficiencia cuántica y rendimiento de iluminación trasera. Francamente, la mayoría de los sensores de vigilancia decentes de hoy en día ya son capaces de ofrecer una respuesta respetable en condiciones de poca luz.

El cuello de botella ha cambiado.

La verdadera limitación ahora es el rendimiento óptico.

Significado: la eficiencia con la que la lente transfiere la luz disponible al plano del sensor.

Y esta es exactamente la razón por la que es importante la F1.0.

F1.0 no es “ligeramente mejor” que F1.6

Esta parte se subestima constantemente.

La gente ve:

• F1.6
• F1.4
• F1.2
• F1.0

…y asumir que la diferencia es incremental.

En realidad, olvídese de eso: veamos primero el lado de la física.

El número F es inversamente proporcional al diámetro de la pupila de entrada. La transmisión de luz aumenta aproximadamente con la relación cuadrada.

Entonces, en comparación con una lente F1.6, un sistema óptico F1.0 puede, en teoría, entregar más de 2,5 veces más luz al sensor.

Esa no es una pequeña mejora.

Esa es la diferencia entre:

• imágenes en color utilizables
• y falla monocromática.

O entre:

• Desenfoque de exposición de 1/15s
• y captura de movimiento estable.

O entre:

• La IA identifica correctamente una silueta humana
• y clasificar con seguridad un arbusto como vehículo.

Los ingenieros que trabajan en implementaciones reales ya lo saben. Especialmente en parques logísticos, calles de ciudades o zonas industriales con poca iluminación, donde agregar luz blanca suplementaria se vuelve política u operativamente problemático.

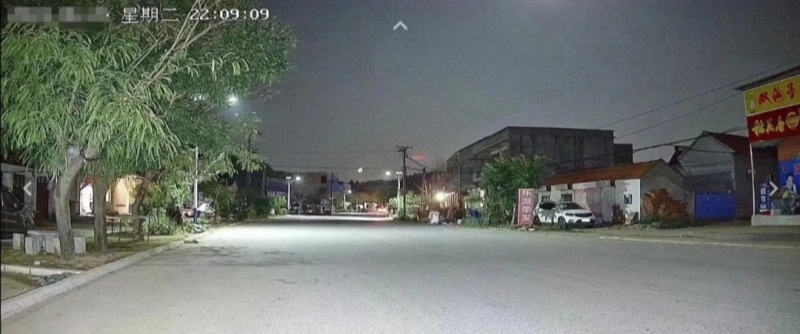

Por qué “a todo color por la noche” es en realidad un problema óptico

A los equipos de marketing les encanta la frase "visión nocturna a todo color".

Lo que normalmente no explican es lo brutalmente difícil que es ópticamente.

Para mantener la información de color en entornos casi oscuros, el sistema debe preservar una relación señal-ruido suficiente en los canales RGB simultáneamente.

Eso significa que la lente debe:

• maximizar la ingesta de fotones
• minimizar el destello
• suprimir las imágenes fantasma
• mantener un MTF alto en condiciones de bajo contraste
• controlar la aberración cromática
• preservar la iluminación del borde
• mantener la consistencia del coenfoque IR

Y desafortunadamente, el diseño de gran apertura hace que todo esto sea más difícil.

Esta es la parte que muchos proveedores de lentes de bajo costo omiten convenientemente.

Construir una verdadera lente de vigilancia F1.0 no es simplemente “agrandar el agujero”.

Una gran apertura aumenta drásticamente la dificultad de gestión de las aberraciones:

• aberración esférica
• coma sagital
• curvatura de campo
• astigmatismo
• desplazamiento cromático axial

Todos se vuelven más agresivos.

Especialmente en el campo de borde.

¿Y una vez que pases a imágenes de 5MP u 8MP? La ventana de tolerancia se vuelve fea rápidamente.

Una lente que parecía “aceptable” a 2MP colapsa repentinamente bajo una mayor densidad de píxeles.

El enemigo oculto: rendimiento de vanguardia

Esto es algo que los equipos de adquisiciones suelen descubrir demasiado tarde:

Una cámara con poca luz puede verse fantástica en el centro... y terrible en los bordes.

¿Por qué?

Porque los sistemas ópticos de gran apertura naturalmente luchan con el rendimiento de las imágenes fuera del eje.

Esto se vuelve especialmente problemático en:

• vigilancia de estacionamiento
• monitoreo perimetral
• cobertura de almacén
• Inspección nocturna con vehículos aéreos no tripulados
• navegación robótica

En estas aplicaciones, el detalle de los bordes importa tanto como el detalle del centro.

Si los detalles faciales se manchan en las esquinas o las placas de matrícula colapsan en condiciones de baja lux, el sistema falla operativamente, incluso si la imagen central se ve brillante.

Es por eso que los sistemas avanzados de lentes F1.0 dependen cada vez más de:

• arquitecturas multiasféricas
• vidrio de baja dispersión
• grupos híbridos vidrio-plástico
• control más estricto de la CRA
• alineación activa de precisión

En Shanghai Silk Optical, nuestros sistemas de lentes de luz negra utilizan estructuras ópticas multielementos avanzadas, incluidas arquitecturas de 7 elementos para imágenes de alta transmisión en condiciones de poca luz.

¿Y honestamente? Incluso con herramientas modernas, la optimización de gran apertura sigue siendo uno de los actos de equilibrio más molestos en la ingeniería óptica.

Mejoras el brillo de las esquinas y de repente aumenta la distorsión.
Suprimes el coma y los cambios de MTF.
Usted aprieta los cambios de compatibilidad de sensores y CRA.

No hay almuerzo gratis en el diseño de lentes.

Coincidencia de CRA: el problema que casi nadie explica adecuadamente

Hablemos del Jefe Ray Angle (CRA).

Porque esto determina silenciosamente si su costoso sensor funciona correctamente o no.

Los sensores CMOS modernos, en particular los sensores con iluminación trasera de alta resolución, tienen un comportamiento de aceptación angular estricto.

Si el ángulo del rayo entrante excede la tolerancia del sensor:

• el sombreado de los bordes aumenta
• aparece un cambio de color
• caídas de sensibilidad
• el ruido de las esquinas aumenta

Esto se vuelve catastrófico en sistemas ultra amplios con poca luz.

Especialmente por debajo de F1.4.

Una lente F1.0 mal optimizada puede producir un peor rendimiento en el mundo real que un sistema F1.6 diseñado correctamente.

Sí, de verdad.

Esta es la razón por la que el diseño de baja CRA se vuelve fundamental en la óptica de luz negra moderna. Algunas lentes de vigilancia avanzadas ahora mantienen la CRA por debajo de ~12° para mejorar la eficiencia del acoplamiento del sensor.

Y, sin embargo, muchos compradores todavía comparan lentes usando únicamente:

• longitud focal
• número F
• precio

Ésa es una simplificación excesiva y peligrosa.

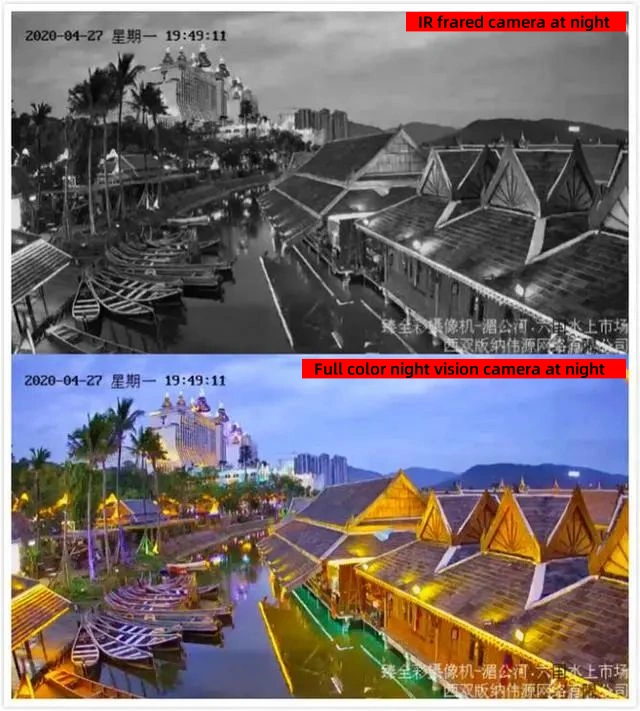

Los LED IR no siempre son la respuesta

También se está produciendo un cambio en la industria.

La visión nocturna por infrarrojos tradicional todavía funciona. Nadie argumenta lo contrario.

Pero la vigilancia asistida por infrarrojos crea sus propios problemas:

• puntos reflectantes
• distancia de identificación limitada
• pérdida de información de color
• atracción de insectos
• objetos en primer plano sobreexpuestos
• Inconsistencias en el reconocimiento de IA

En las implementaciones de ciudades inteligentes, las regulaciones sobre contaminación por luz visible también se están volviendo más estrictas en algunas regiones.

Por eso, la industria ha estado avanzando hacia sistemas de luz negra a todo color que dependen más de la iluminación ambiental:

• luz de la luna
• luz urbana derramada
• iluminación del escaparate
• iluminación de la carretera

Y esta transición hace que las ópticas de apertura ultragrande sean mucho más importantes que hace cinco años.

Francamente, la lente se está convirtiendo en el principal amplificador en condiciones de poca luz de toda la cadena de imágenes.

La compensación de ingeniería F1.0 que a nadie le gusta discutir

Esta es la parte que los folletos de marketing suelen evitar.

Las lentes F1.0 son más difíciles de fabricar de manera consistente.

Mucho más difícil.

La sensibilidad de la tolerancia aumenta dramáticamente:

• descentrando
• inclinación
• inconsistencia del recubrimiento
• desviación del moldeo por inyección
• tensión de montaje
• deriva de temperatura

Todo se magnifica.

Un proceso de ensamblaje mediocre destruirá el rendimiento en condiciones de poca luz mucho antes de que el diseño óptico alcance los límites teóricos.

Por este motivo, la consistencia de un gran volumen es tan importante como la prescripción óptica.

La clasificación automatizada de MTF, la alineación activa, el diseño de compensación de temperatura y el control de moldeo de precisión ya no son "extras premium". Son requisitos de supervivencia para la producción escalable de luz negra.

Y, sinceramente, aquí es donde muchas ópticas de coste ultrabajo fallan silenciosamente en el campo.

No en el laboratorio.
No en demostraciones de marketing.
Pero seis meses después en entornos reales al aire libre.

La vigilancia con luz negra está impulsando el diseño de lentes hacia una nueva era

El cambio hacia:

• 5 megapíxeles+
• Análisis de IA
• imágenes nocturnas a todo color
• procesamiento de IA de vanguardia
• sistemas de tráfico inteligentes
• robots de seguridad autónomos

…está obligando a que la ingeniería de lentes evolucione más rápido de lo que mucha gente esperaba.

Porque una vez que los sensores superan un determinado umbral de sensibilidad, la óptica vuelve a ser el factor limitante.

La historia se repite.

Y en este momento, los sistemas de gran apertura F1.0 se encuentran en el centro de esa transición.

No porque "una apertura más grande suene premium".

Sino porque la vigilancia moderna depende cada vez más de extraer inteligencia visual utilizable de casi ninguna luz.

En primer lugar, ese es un desafío óptico.

Todo lo demás viene después.
