Explicación de la resolución de la lente: de megapíxeles al rendimiento óptico real

1. La resolución del sensor y la resolución de la lente son cosas diferentes

Comencemos con el malentendido básico:

Sensor de 8MP ≠ Lente de 8MP

Un sensor determina cuántos píxeles están disponibles para registrar información.

Por ejemplo:

Un sensor de 8MP puede contener:

3840 × 2160 píxeles

Millones de unidades fotosensibles

La capacidad de almacenar datos de imágenes de alta resolución.

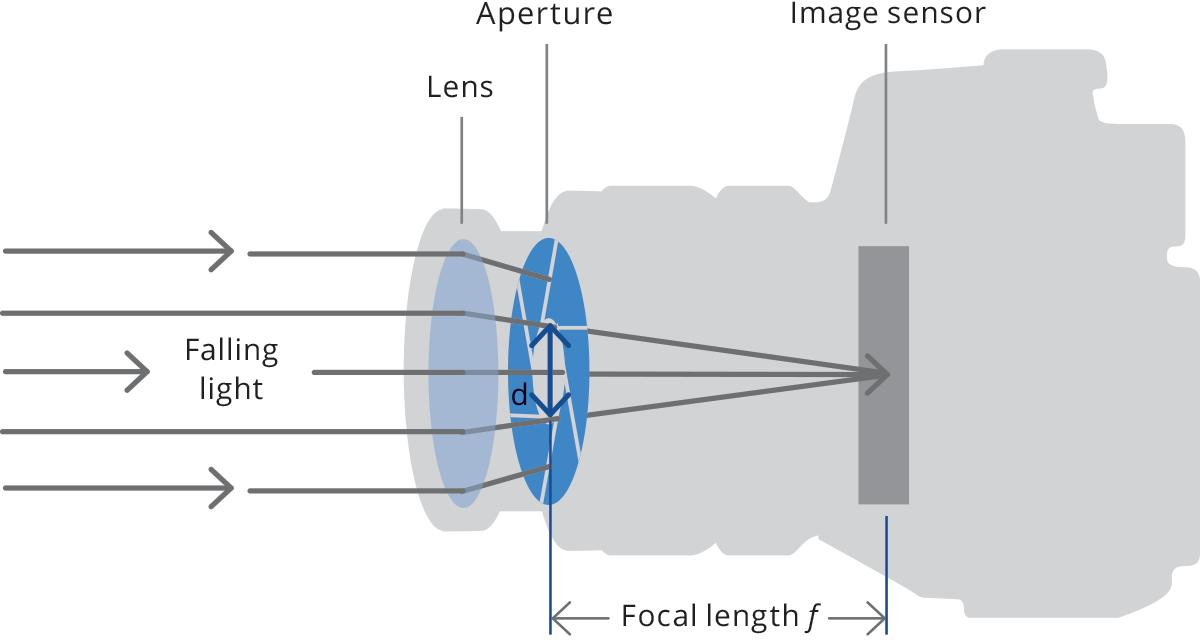

Sin embargo, la lente determina si la información óptica entrante contiene suficientes detalles para esos píxeles.

Piénselo de esta manera:

Un sensor es como una pantalla de alta resolución.

La lente es como la imagen fuente que se muestra.

Un monitor 4K no puede mostrar una verdadera calidad 4K si el contenido original es solo 720p.

El mismo principio se aplica a las cámaras.

2. Por qué más megapíxeles no siempre significan mejores imágenes

Muchos clientes creen:

10MP > 8MP > 5MP

Por lo tanto:

Más píxeles = mejor imagen.

Esto es sólo parcialmente cierto.

Los sensores de mayor resolución requieren:

Mejor resolución óptica

Vidrio de mayor calidad

Fabricación de lentes más precisa

Mejor alineación óptica

De lo contrario, aumentar los megapíxeles puede revelar más problemas:

Imágenes suaves

Pobre nitidez de los bordes

Aberración cromática

Contraste reducido

En algunos casos, un sistema óptico de 5 MP bien diseñado puede superar a un sistema de 8 MP mal adaptado.

3. La lente es el factor limitante en muchos sistemas de alta resolución

En ingeniería óptica, a menudo describimos la lente como el "guardián" de la información.

¿Por qué?

Porque antes de que el sensor reciba una imagen, la lente ya ha decidido:

Qué detalles se conservan

Qué detalles se pierden

¿Cuánto contraste queda?

Con qué precisión se reproducen los bordes

Una vez que se pierde la información óptica, el software no puede recuperarla por completo.

Los algoritmos de IA pueden mejorar las imágenes.

El procesamiento de imágenes puede reducir el ruido.

Pero ningún algoritmo puede recrear perfectamente detalles que nunca fueron capturados.

4. Comprensión de MTF: la medida real de la resolución de la lente

Cuando los ingenieros evalúan el rendimiento de las lentes, no se fijan simplemente en las etiquetas de megapíxeles.

Observan parámetros ópticos como:

MTF (MFunción de transferencia de odulación)

MTF describe la eficacia con la que una lente transfiere el contraste y los detalles del mundo real al sensor de imagen.

Explicado simplemente:

Mayor MTF = Mejor reproducción de detalles

Una lente con un alto rendimiento MTF puede reproducir:

Texturas finas

Objetos pequeños

 Bordes afilados

Detalles de alta frecuencia

Por qué MTF es más importante que la “calificación MP”

Dos lentes pueden anunciarse como:

“Compatible con 8MP”

Pero su desempeño real puede ser completamente diferente.

Una lente puede proporcionar:

Imagen central nítida

Buen rendimiento de borde

Contraste estable

Otro puede mostrar:

 Esquinas suaves

Detalle reducido

Pobre contraste

La diferencia aparece inmediatamente en aplicaciones reales.

5. La nitidez central no es suficiente

Un error común durante la evaluación de lentes es comprobar únicamente el área central.

Pero las aplicaciones reales requieren la imagen completa.

Por ejemplo:

Vigilancia de seguridad

Es posible que sea necesario utilizar una cámara gran angular para identificar:

Vehículos en el borde

Personas que entran por las esquinas.

 Matrículas alejadas del centro.

Visión artificial

Los sistemas industriales podrán analizar:

Objetos en todo el campo.

Puntos de medición

Ubicaciones de defectos

Robótica

Los sistemas de IA requieren:

Información ambiental estable

 Límites de objetos precisos

Una lente que es nítida sólo en el centro no es necesariamente una lente de alto rendimiento.

6. Combinación de sensores y lentes: el paso de ingeniería olvidado

Un sensor de alta resolución requiere una cuidadosa adaptación óptica.

Los ingenieros deben considerar:

Tamaño del sensor

Ejemplos:

1/2,7"

1/1,8"

1/1,2"

Una lente diseñada para un sensor más pequeño puede causar:

Viñeteado

Esquinas oscuras

Utilización de imágenes reducida

Tamaño de píxel

Los sensores modernos suelen utilizar píxeles más pequeños.

Los píxeles más pequeños requieren una mejor resolución óptica.

Si la lente no puede resolver la frecuencia espacial requerida, los píxeles adicionales aportan poco valor.

Compatibilidad con CRA

La coincidencia del ángulo del rayo principal (CRA) también es importante.

Una mala coincidencia puede provocar:

 Sombreado de color

Brillo reducido

Degradación de la imagen

7. Por qué la calidad óptica se vuelve más importante a medida que se desarrolla la IA

Hay otra razón por la que la resolución de la lente es importante hoy en día:

Inteligencia artificial.

Los sistemas de inteligencia artificial modernos dependen en gran medida de la calidad de la imagen.

Las aplicaciones incluyen:

Reconocimiento facial

Identificación del vehículo

Visión robótica

Inspección industrial

Transporte inteligente

La IA no entiende la "intención".

Analiza patrones a partir de píxeles.

Una mala resolución óptica crea:

Características faltantes

Clasificación incorrecta

Puntuaciones de confianza más bajas

Una mejor lente proporciona mejores datos.

Mejores datos crean mejores decisiones de IA.

8. La pregunta común de los clientes: "¿Este lente admite 8MP?"

Ésta es una de las preguntas que los ingenieros ópticos escuchan con frecuencia.

Pero la respuesta es más complicada que “sí” o “no”.

Una evaluación profesional debe considerar:

Modelo de sensor

Tamaño de píxel

Distancia de aplicación

Campo de visión

Entorno de iluminación

Calidad de imagen requerida

Una lente no sólo debe “soportar” un sensor.

Debe optimizarse para todo el sistema de imágenes.

9. Elegir la lente adecuada: la resolución es sólo una pieza del rompecabezas

Una lente de alto rendimiento requiere un equilibrio entre múltiples factores:

Resolución

¿Puede reproducir suficientes detalles?

Abertura

¿Puede recoger suficiente luz?

Distorsión

¿Mantiene una geometría precisa?

Campo de visión

¿Cubre el área requerida?

Fiabilidad

¿Puede mantener el rendimiento a lo largo del tiempo?

La mejor lente no siempre es la que tiene el número más alto en la hoja de especificaciones.

Es el que crea la mejor imagen final en condiciones reales.

Conclusión: la resolución real proviene del sistema óptico completo

La industria de la imagen avanza hacia sensores de mayor resolución, algoritmos de IA más inteligentes y aplicaciones más exigentes.

Pero un principio permanece sin cambios:

Los píxeles por sí solos no crean calidad de imagen.

Un sensor de alta resolución necesita una lente de alto rendimiento.

Un sensor de 8 MP combinado con una lente deficiente sigue siendo un sistema de imágenes limitado.

La verdadera resolución de una cámara está determinada por la cooperación entre:

Diseño óptico

Precisión de fabricación de lentes

Rendimiento del sensor

Tecnología de procesamiento de imágenes

Perspectiva final

Un sensor te dice cuántos píxeles tienes.

Una lente determina cuánta información llega a esos píxeles.

En sistemas de imagen profesionales:

El sensor captura la imagen.

La lente crea el detalle.

Es por eso que el rendimiento óptico real es más importante que las cifras de megapíxeles.
