Una lectura obligada para las adquisiciones: 5 trampas ocultas en las hojas de especificaciones de lentes ópticas

La realidad del abastecimiento de componentes ópticos

Seamos honestos: comparar las hojas de especificaciones de lentes ópticos puede parecer como leer un idioma extranjero. La mayoría de los gerentes de adquisiciones y compradores extranjeros se centran naturalmente en los tres grandes:Resolución (Megapíxeles), Distancia focal y Precio.Encuentra un proveedor que ofrece una "lente F2.0 de 5 MP y 4 mm" por veinte centavos más barato que su proveedor actual. Realizas un pedido de prueba masivo. Un mes después, su ingeniero jefe entra a su oficina sosteniendo un módulo de cámara y dice: "Las esquinas están completamente borrosas y la lente golpea el cristal del sensor".

¿Qué salió mal? Caíste en las trampas ocultas de los parámetros ópticos.

Para conseguir lentes como un verdadero experto en óptica, es necesario mirar más allá de los números de los titulares. Estas son las cinco especificaciones críticas, a menudo ignoradas, que separan una producción exitosa de una costosa pesadilla de RMA.

1. CRA (ángulo de rayo principal): el asesino silencioso de megapíxeles

Compraste una lente de 5MP y un sensor de 5MP, pero tu imagen parece una cámara de 2MP. ¿Por qué? Porque la CRA no coincidía.

El ángulo principal del rayo es el ángulo en el que los rayos de luz inciden en los bordes del sensor de imagen. Los sensores modernos de alta resolución tienen píxeles pequeños y profundos. Si la lente desvía la luz en un ángulo demasiado pronunciado (por ejemplo, un CRA de 25° en un sensor que requiere 15°), la luz se derrama en los pozos de píxeles incorrectos.

• El resultado:Flecos de color severos (halos morados) y bordes completamente difuminados.

• La solución de abastecimiento:Pregunte siempre a sus ingenieros por la tolerancia máxima de CRA del sensor y compárela estrictamente con la hoja de especificaciones de la lente.

2. Distorsión "óptica" frente a "TV": el truco del marketing

Si compra lentes para visión artificial, robots AGV o reconocimiento facial, la distorsión es su enemigo. Pero a los proveedores les encanta jugar con este número.

Es posible que vea una hoja de especificaciones que diga "Distorsión: <2%". Suena genial, ¿verdad? Pero es necesario preguntar:¿Eso es distorsión óptica o distorsión televisiva?

• Distorsión óptica:Un valor matemático que siempre parece inferior sobre el papel.

• Distorsión de televisión:Cómo aparece realmente la distorsión en un monitor o en un algoritmo de IA. Suele ser un número mucho mayor.

• La solución de abastecimiento:Si su software de IA necesita líneas rectas, exija estrictamente laDistorsión de televisiónvalor. No se deje engañar por el número "óptico" artificialmente bajo.

3. Estructura de la lente (por ejemplo, 1G3P): el problema del "desenfoque de verano"

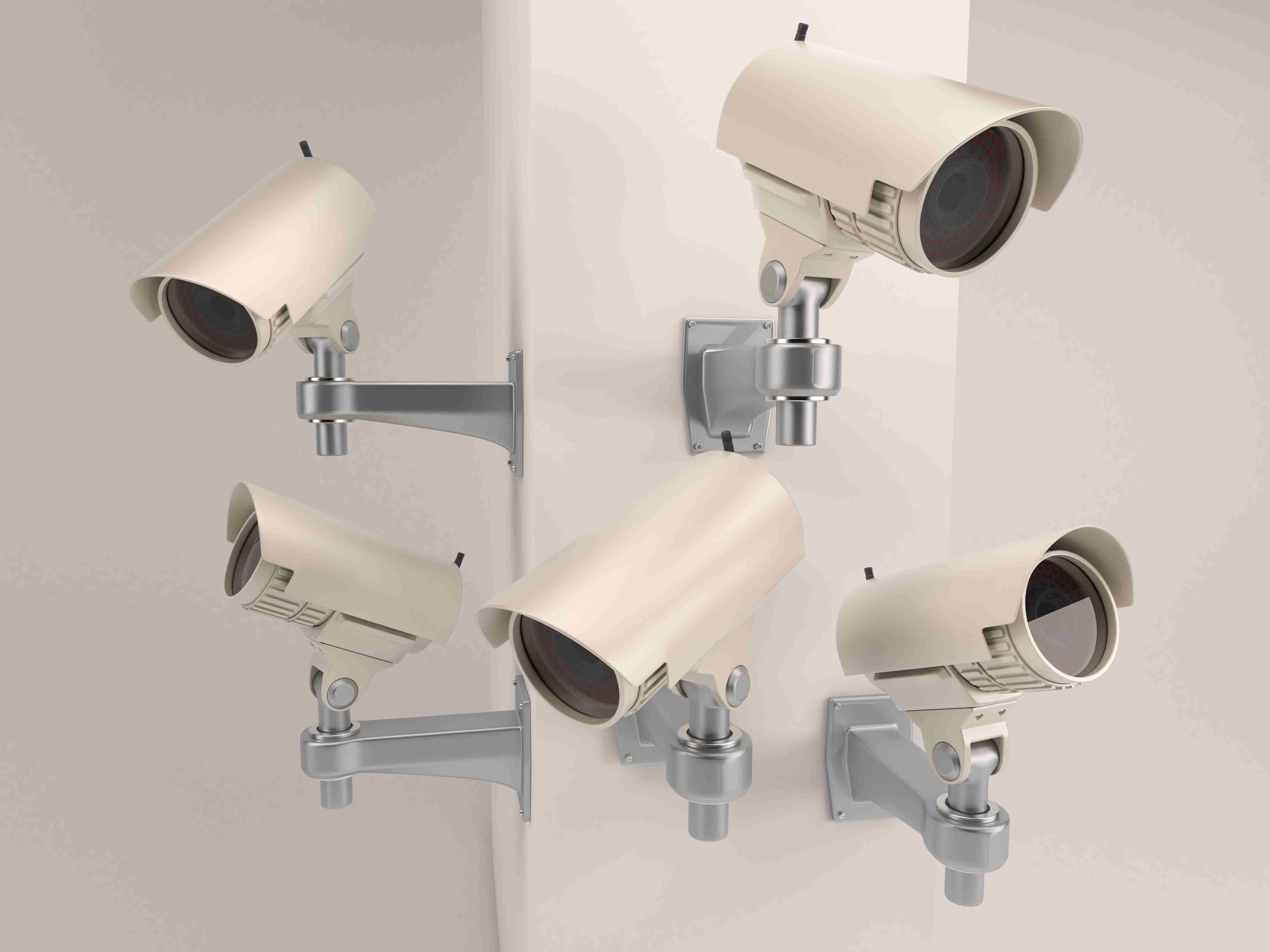

Pruebas una lente barata totalmente de plástico (4P) en un laboratorio con aire acondicionado y luce fantástica. Despliegas 10.000 cámaras de seguridad en Texas o Dubai. Cuando llega el verano, el plástico se expande, el punto focal cambia y todas las cámaras se vuelven borrosas.

• La solución de abastecimiento:Mire la composición estructural en la hoja de especificaciones. Para ambientes con cambios de temperatura, necesita vidrio. A1G3P (1 Vidrio, 3 Plástico)o2G2PLa estructura híbrida utiliza elementos de vidrio de precisión para estabilizar la óptica contra el calor. Pagar un poco más por una estructura híbrida le ahorrará enormes costos de reemplazo más adelante.

4. TTL (longitud total de la pista) y BFL: el "crujido" mecánico

El rendimiento óptico no significa nada si la lente no cabe físicamente dentro de la carcasa de la cámara.

• TTL (longitud total de la pista):La distancia desde la parte superior de la lente hasta el sensor de imagen. Si la carcasa de su cámara es súper compacta, una lente con un TTL largo simplemente no cabe detrás del cristal del domo.

• BFL (distancia focal trasera):La distancia desde la parte inferior del cilindro del objetivo hasta el punto focal. Si el BFL es demasiado corto, atornillar la lente M12 en la montura provocará que choque físicamente (y rompa) su costoso filtro IR-CUT.

5. Número F versus transmisión real (recubrimientos)

Una apertura F1.6 de una fábrica barata y una apertura F1.6 de un fabricante premiumnodeja entrar la misma cantidad de luz.

¿Por qué? Porque el vidrio desnudo refleja la luz. Los fabricantes de lentes de alta gama utilizan revestimientos antirreflectantes de banda ancha multicapa (recubrimientos AR) en cada pieza de vidrio para garantizar una transmisión de luz superior al 98 %. Los fabricantes baratos omiten los recubrimientos para ahorrar dinero, lo que da como resultado una imagen oscura y ruidosa a pesar de tener el "Número F" correcto.

• La solución de abastecimiento:Pregunte al proveedor sobre sus procesos de recubrimiento. Si la lente es increíblemente barata, probablemente se comprometieron con los recubrimientos AR.

El resultado final del abastecimiento

Deje de comprar lentes basándose únicamente en megapíxeles y precio. La próxima vez que un proveedor le entregue una cotización, verifique su CRA, confirme la distorsión del televisor, compare el TTL con sus dibujos mecánicos y pregunte sobre la relación vidrio-plástico.

En Shanghai Silk Optical Technology Co., Ltd., no solo le enviamos una lista de precios; Proporcionamos datos de ingeniería óptica completos y transparentes. Ayudamos a los equipos de adquisiciones a combinar perfectamente la óptica de precisión con sus requisitos ambientales y de sensores exactos, garantizando que su línea de ensamblaje funcione sin una sola sorpresa "oculta".
