Introducción: la hoja de especificaciones de lentes no es solo una tabla de números

Cuando los ingenieros seleccionan una lente de cámara, el primer paso suele ser sencillo:

Abra la hoja de especificaciones.

Luego viene la parte difícil.

Una hoja de datos de lentes típica puede incluir:

• inglés como lengua extranjera
• número F
• campo de visión
• DM
• Distorsión
• CRA
• TTL
• Formato de sensor
• Iluminación relativa

Para los ingenieros ópticos experimentados, estos números cuentan una historia.

Para los principiantes, pueden parecer un idioma extranjero.

El desafío no es encontrar una lente con las “mejores” especificaciones.

El desafío es comprender:

¿Qué parámetros ópticos son realmente importantes para su aplicación?

Una cámara de vigilancia, un robot autónomo, un dron, un dispositivo médico y un sistema de visión industrial utilizan lentes, pero requieren características ópticas completamente diferentes.

Esta guía explica las especificaciones esenciales de lentes de cámara que los ingenieros deben comprender antes de realizar una selección.

---

1. Distancia focal (EFL): la base de la perspectiva lente

¿Qué es la distancia focal?

La distancia focal efectiva (EFL) es una de las especificaciones más importantes de la lente de una cámara.

Determina:

• Aumento
• Ángulo de visión
• Relación de perspectiva entre objetos.

Simplemente:

Distancia focal corta = visión más amplia
Distancia focal larga = visión más estrecha

---

Ejemplos comunes

Lente gran angular

Distancias focales típicas:

• 1,8 mm
• 2,8 mm
• 3,6 mm

Aplicaciones:

• Camaras de seguridad
• Dispositivos domésticos inteligentes
• Robótica
• Monitoreo de estacionamiento

Ventajas:

• Gran área de cobertura
• Mayor conciencia ambiental

Limitaciones:

• Mayor distorsión
• Tamaño de objeto reducido a distancia.

---

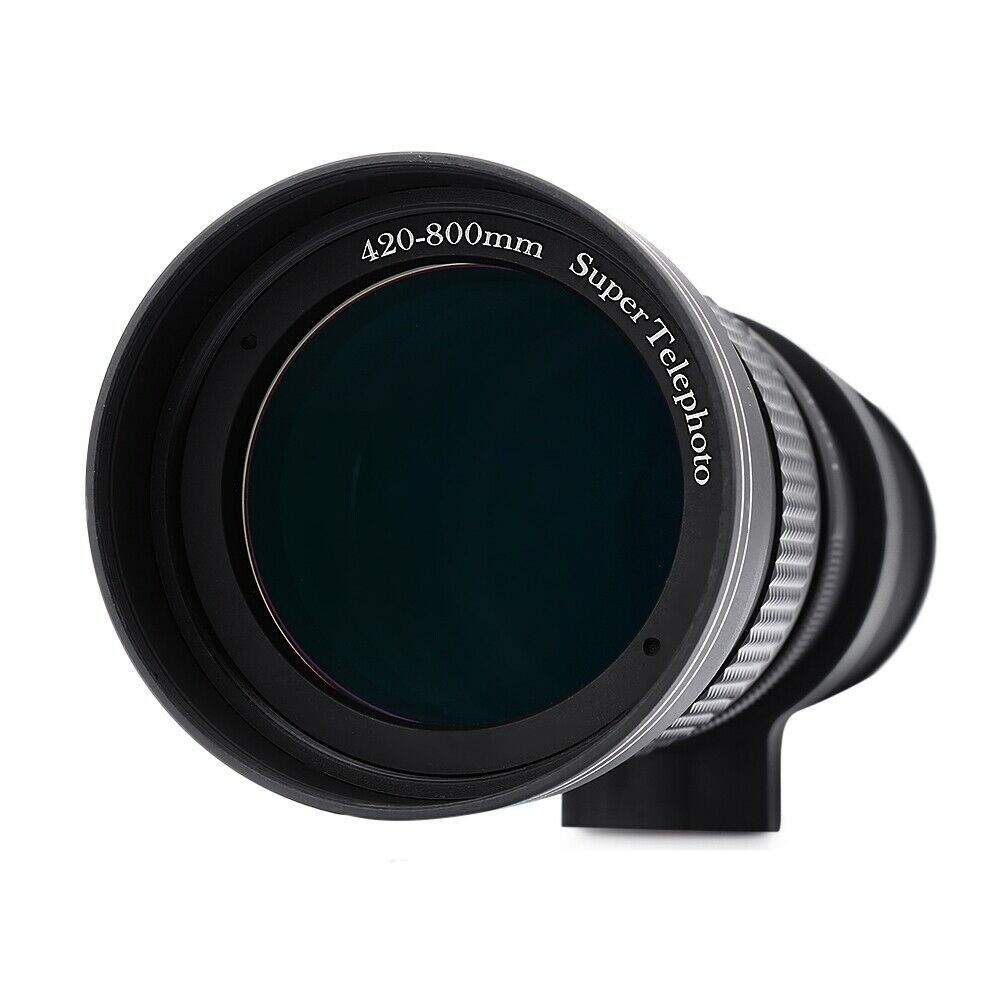

Teleobjetivo

Distancias focales típicas:

• 12mm
• 25mm
• 50 mm+

Aplicaciones:

• Monitoreo de tráfico
• Inspección a larga distancia
• Medición industrial

Ventajas:

• Capta detalles distantes

Limitaciones:

• Campo de visión estrecho

---

2. Campo de visión (FOV): ¿Cuánto puede ver la cámara?

El campo de visión describe el área visible capturada por una lente.

Generalmente se expresa como:

• Campo de visión horizontal
• Campo de visión vertical
• Campo de visión diagonal

---

Por qué es importante el campo de visión

Elegir el FOV incorrecto crea problemas costosos.

Demasiado estrecho:

• Más puntos ciegos
• Se necesitan más cámaras
• Mayor costo de instalación

Demasiado ancho:

• Distorsión excesiva
• Precisión de reconocimiento reducida

Un proceso de selección de lentes profesional siempre considera:

• Distancia objetivo
• Área de detección
• Tamaño del objeto
• Requisitos de reconocimiento

---

3. Apertura (número F): la capacidad de la lente para capturar la luz

La apertura es una de las especificaciones más incomprendidas.

El número F representa la relación entre:

• Distancia focal de la lente
• Diámetro de la pupila de entrada

Cuanto menor sea el número F:

→ Cuanto mayor sea la apertura
→ Cuanta más luz entra en la lente

---

Valores de apertura comunes

---

Por qué es importante la apertura

Los entornos con poca luz crean desafíos:

• Aumento del ruido del sensor
• Mayor tiempo de exposición
• Desenfoque de movimiento

Una apertura mayor ayuda a proporcionar más información óptica antes de la amplificación electrónica.

Esta es la razón por la que las aplicaciones de alto rendimiento se centran cada vez más en lentes de gran apertura.

---

4. Compatibilidad del sensor: la lente y el sensor deben funcionar juntos

Un error común que cometen los ingenieros es seleccionar una lente basándose únicamente en la distancia focal.

Una lente también debe coincidir con el formato del sensor.

Los tamaños de sensores comunes incluyen:

• 1/4"
• 1/3"
• 1/2,7"
• 1/2"
• 1/1.8"
• 1/1.2"

---

¿Qué pasa cuando no coinciden?

Círculo de imagen de lente demasiado pequeño

Resultado:

• rincones oscuros
• viñeteado
• Píxeles perdidos

---

Lente diseñada para sensores más pequeños utilizados en sensores más grandes

Resultado:

• Calidad de imagen reducida
• Mal rendimiento en los bordes

---

La combinación óptica profesional requiere considerar:

• Diagonal del sensor
• Tamaño de píxel
• Ángulo del rayo principal
• Círculo de imagen

---

5. Distorsión: la diferencia entre ancho y utilizable

La distorsión describe cuántas líneas rectas se vuelven curvas en una imagen.

El tipo más común:

Distorsión de barril

Típico en:

• Lentes gran angular
• Lentes ojo de pez



---

La distorsión no siempre es mala.

Por ejemplo:

Las lentes de los drones FPV a menudo utilizan intencionalmente una fuerte distorsión de gran angular para crear una visión inmersiva.

Sin embargo:

Aplicaciones como:

• Sistemas de medición
• Reconocimiento de matrículas
• Visión artificial

requieren un mejor control de la distorsión.

La clave no es eliminar completamente la distorsión.

La clave es controlar la distorsión según las necesidades de la aplicación.

---

6. MTF: medición del rendimiento óptico real

MTF (Función de Transferencia de Modulación) es uno de los métodos de evaluación óptica más importantes.

Describe qué tan bien una lente transfiere el contraste de un objeto a una imagen.

Simplemente:

Mayor MTF = Mejor capacidad para reproducir detalles.

---

Por qué es importante el MTF

Dos lentes pueden tener:

• Misma distancia focal
• Misma apertura
• Misma calificación de resolución

Pero una calidad de imagen completamente diferente.

¿Por qué?

Porque el rendimiento óptico depende de:

• Calidad del vidrio
• Estructura de la lente
• Tecnología de recubrimiento
• Precisión de fabricación

MTF revela la capacidad óptica real.

---

7. CRA (ángulo de rayo principal): fundamental para los sensores modernos

CRA describe el ángulo de los rayos de luz entrantes que llegan al sensor.

Los sensores CMOS modernos son muy sensibles a la CRA.

La coincidencia incorrecta de CRA puede causar:

• sombreado de color
• Brillo reducido
• Degradación de imagen

Este parámetro es especialmente importante para:

• Cámaras automotrices
• Visión artificial
• Sensores de alta resolución

---

8. TTL y parámetros de diseño mecánico

El rendimiento óptico no es la única consideración.

Los ingenieros también deben considerar la compatibilidad mecánica.

Los parámetros importantes incluyen:

TTL (longitud total de la pista)

La distancia óptica desde la primera superficie de la lente hasta el plano de la imagen.

Importante para:

• Diseño del módulo de cámara.
• Aplicaciones con espacio limitado

---

Tipo de montaje

Interfaces comunes:

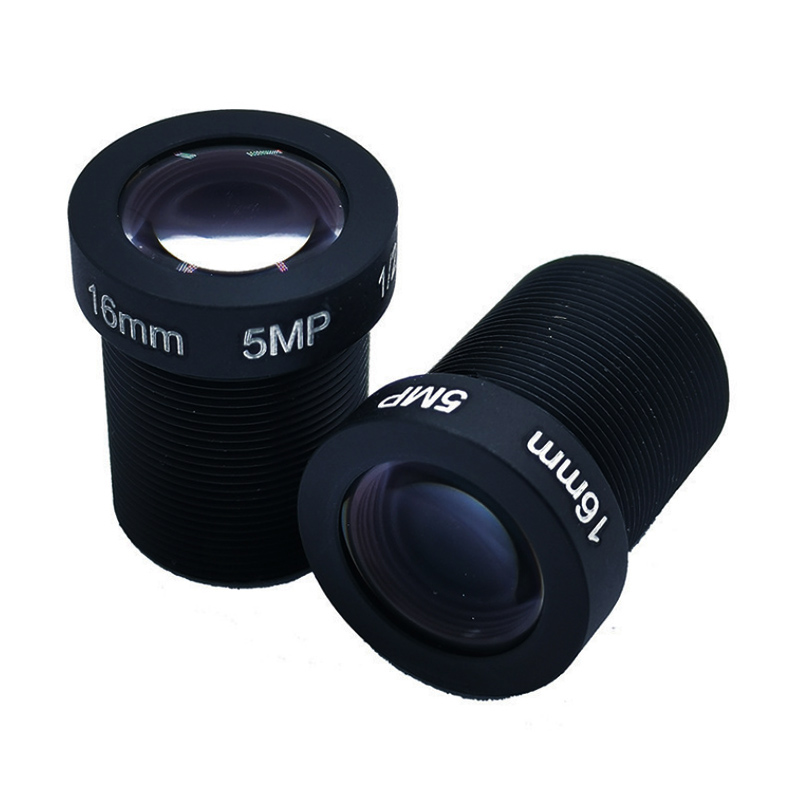

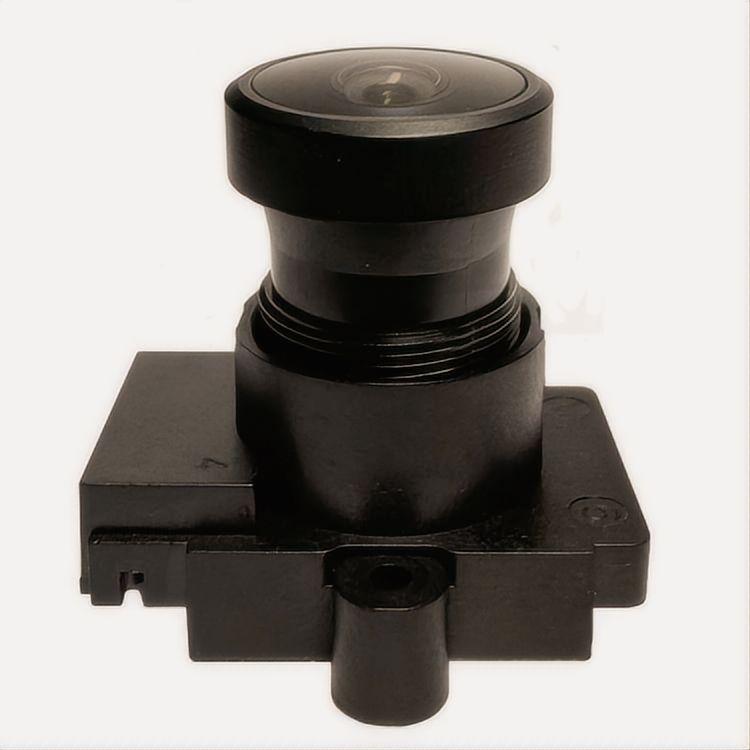

• montaje M12
• montaje CS
• montaje C
• montura F
• Montajes personalizados

La montura determina la integración mecánica.

---

9. Iluminación relativa: calidad de imagen en todo el encuadre

La iluminación relativa describe la consistencia del brillo desde el centro hasta el borde.

La mala iluminación relativa causa:

• rincones oscuros
• Brillo de imagen desigual

Esto es especialmente importante para:

• Lentes gran angular
• Camaras de vigilancia
• Sistemas de visión de IA

Una buena lente debe mantener una iluminación constante en toda la imagen.

---

10. El error más común: elegir especificaciones en lugar de soluciones

Uno de los mayores errores que cometen los ingenieros es comparar lentes sólo por números.

Por ejemplo:

"La lente A tiene una resolución más alta, por lo que debe ser mejor".

No necesariamente.

Una selección exitosa de lentes considera el sistema completo:

• Sensor
• Entorno de iluminación
• Distancia de trabajo
• Requisitos de IA
• Capacidad de procesamiento de imágenes

El mejor objetivo no es el que tiene las especificaciones más altas.

Es el optimizado para la aplicación.

---

Cómo deberían evaluar los ingenieros la lente de una cámara

Antes de seleccionar una lente, pregunte:

Preguntas de solicitud

• ¿Qué objetos deben detectarse?
• ¿Cuál es la distancia de trabajo?
• ¿Qué condiciones de iluminación existen?
• ¿Es importante la información del color?
• ¿Está involucrado el análisis de IA?

---

Preguntas ópticas

• ¿Es suficiente el campo de visión?
• ¿La apertura es lo suficientemente grande?
• ¿Coincide el sensor?
• ¿Es aceptable la distorsión?
• ¿Es importante el rendimiento de vanguardia?

---

Preguntas del sistema

• ¿El tamaño es limitado?
• ¿Se requiere estabilidad de temperatura?
• ¿Es importante la confiabilidad a largo plazo?

---

Conclusión: comprender las especificaciones de las lentes crea mejores sistemas de imágenes

Las especificaciones de las lentes de la cámara no son sólo números técnicos.

Representan decisiones ópticas que afectan directamente el rendimiento del sistema.

Una lente bien seleccionada puede mejorar:

• Calidad de imagen
• Precisión de la IA
• Fiabilidad del sistema
• Competitividad del producto

Una lente mal seleccionada puede limitar incluso la cámara y el algoritmo más avanzados.

En los sistemas de imágenes modernos, los ingenieros no se limitan a elegir un trozo de vidrio.

Están eligiendo la base de la inteligencia visual.

---

Perspectiva final

Un sensor captura píxeles.

Un algoritmo procesa información.

Pero la lente determina en primer lugar qué información existe.

Una mejor comprensión óptica conduce a mejores decisiones de ingeniería.
