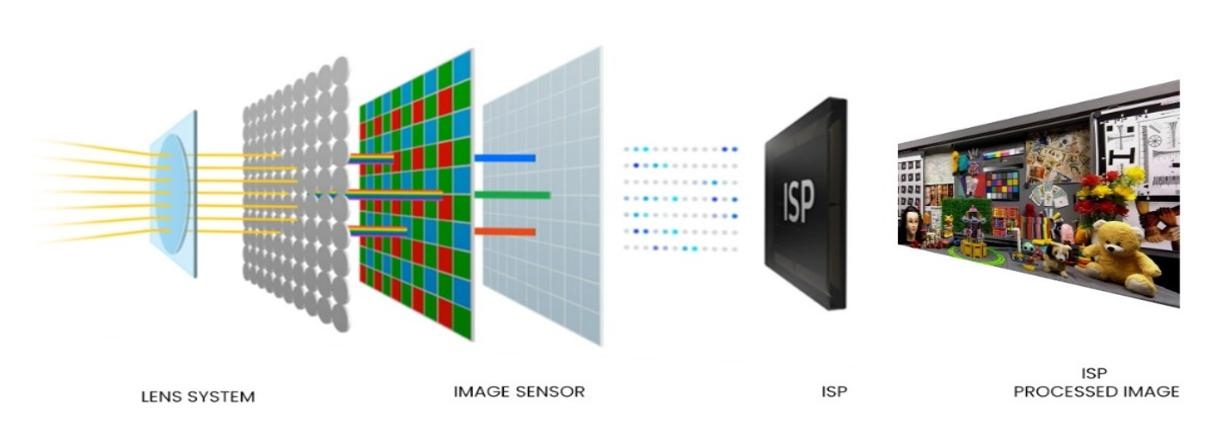

¿Qué le sucede a la lente de una cámara antes de llegar al sensor?
Toma una fotografía.
Se siente instantáneo.
La luz entra a la cámara, el sensor la capta y de alguna manera aparece una imagen en tu pantalla.
Sencillo, ¿verdad?
Bueno, desde la perspectiva de un ingeniero óptico, no del todo.
Entre la escena del mundo real y los diminutos píxeles del sensor de imagen, la luz tiene que realizar un viaje sorprendentemente complicado. Se refracta, se enfoca, se refleja parcialmente, se absorbe, se distorsiona y, con suerte, después de todo eso, se entrega al lugar correcto con suficiente contraste para ser útil.
Esa última parte es donde una buenalente de la cámaragana su dinero.
A veces la gente imagina una lente como un trozo de vidrio cuya única función es "enfocar la imagen".
Esa descripción es técnicamente cierta de la misma manera que es cierto decir que un auto de Fórmula 1 es “un vehículo con cuatro ruedas”.
Están sucediendo muchas más cosas.

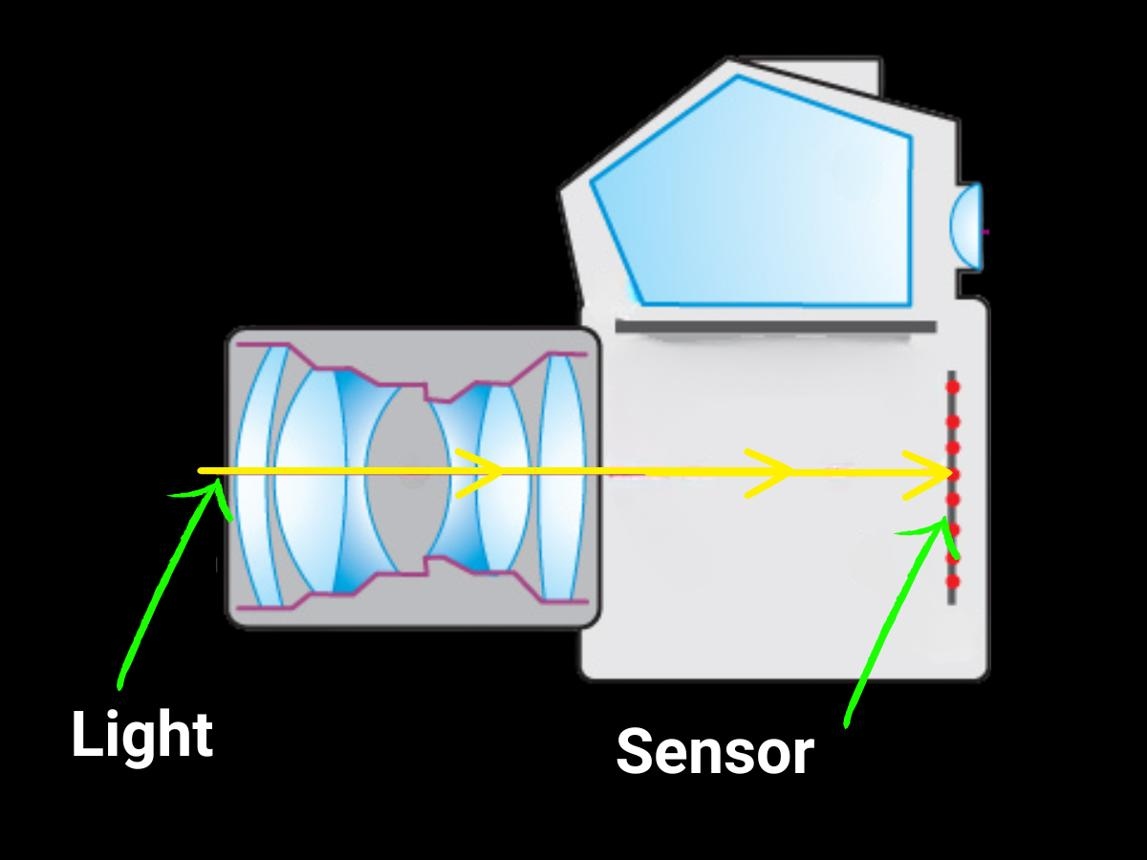

Todo comienza con la luz de la escena
Antes de que la lente haga algo, está la escena misma.
Cada objeto frente a la cámara refleja o emite luz. Esa luz viaja hacia la cámara desde diferentes direcciones y con diferentes longitudes de onda.
Un automóvil rojo, por ejemplo, no envía simplemente “luz roja” hacia la cámara con un haz claro. La luz llega desde diferentes partes del vehículo, en diferentes ángulos, con diferentes intensidades.
La lente tiene que tomar esta colección caótica de rayos de luz y organizarla en una imagen.
Ese es esencialmente el trabajo del sistema óptico:
Tome la luz proveniente de diferentes direcciones y haga que forme una imagen controlada en el sensor.
Y de inmediato surge un problema.
La luz no se comporta naturalmente como a los ingenieros les gustaría que lo hiciera.
Cuando la luz pasa del aire al vidrio, su dirección cambia. Cuando pasa por otro elemento óptico, vuelve a cambiar.
Esto se llama refracción.
Al seleccionar cuidadosamente la forma y el material de cada elemento óptico, los diseñadores de lentes utilizan este comportamiento para controlar dónde finalmente se encuentran los rayos.
Por este motivo, el objetivo de una cámara puede contener varios elementos ópticos en lugar de una simple pieza de cristal.

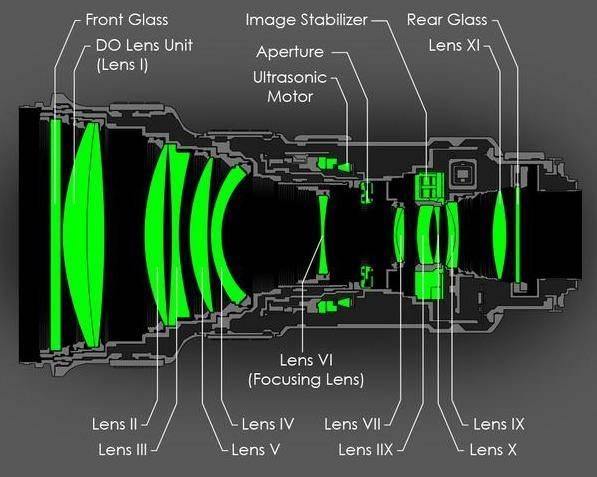

La lente no es una sola lente
Mire la lente de una cámara moderna y es posible que vea un pequeño objeto cilíndrico.
En el interior, sin embargo, puede haber múltiples elementos ópticos.
Cada elemento tiene un trabajo.
Algunos ayudan a enfocar la imagen. Otros corrigen aberraciones. Algunos mejoran el rendimiento de los bordes. Algunos ayudan a controlar la distorsión o la aberración cromática.
Lo interesante es que estos elementos no funcionan de forma independiente.
Funcionan como un sistema.
Un diseñador podría cambiar la curvatura de un elemento y luego necesitar ajustar otro elemento para compensar el efecto.
Cambie la apertura y el comportamiento óptico podrá cambiar nuevamente.
Si se hace la lente más pequeña, el diseño se vuelve más difícil.
Aumenta el campo de visión y la distorsión se vuelve más difícil de controlar.
Exija rendimiento F1.0 y el diseñador óptico tendrá otro dolor de cabeza gratis.
Por eso el diseño óptico es fundamentalmente un ejercicio de compromiso.
Rara vez puedes maximizar todo simultáneamente.
Luego viene la apertura
En algún lugar dentro del sistema óptico está la apertura.
Puede pensar en la apertura como el “guardián” que controla la cantidad de luz que ingresa a la lente.
Una lente F1.0 tiene una apertura relativa muy grande, lo que permite que entre mucha más luz en el sistema óptico que una lente de apertura más pequeña.
Esto resulta especialmente importante en imágenes con poca luz.
Pero hay un problema.
Una apertura mayor no significa simplemente "mejor".
Cuando abres la apertura, más rayos de las partes exteriores del sistema óptico participan en la formación de la imagen. Estos rayos son generalmente más difíciles de controlar.
Como resultado, las aberraciones pueden volverse más notorias.
Esta es una de las razones por las que diseñar una lente F1.0 de alto rendimiento es mucho más desafiante que simplemente aumentar físicamente la apertura.
Sin embargo, para aplicaciones como la vigilancia nocturna, la compensación puede valer la pena.
Cuando la luz disponible es limitada, recolectar más puede marcar la diferencia entre una imagen útil y una con ruido.
No todos los rayos llegan al sensor de la misma manera
Aquí hay un detalle que se vuelve particularmente importante al seleccionar una lente para un sensor de imagen moderno:
El ángulo con el que la luz llega al sensor es importante.

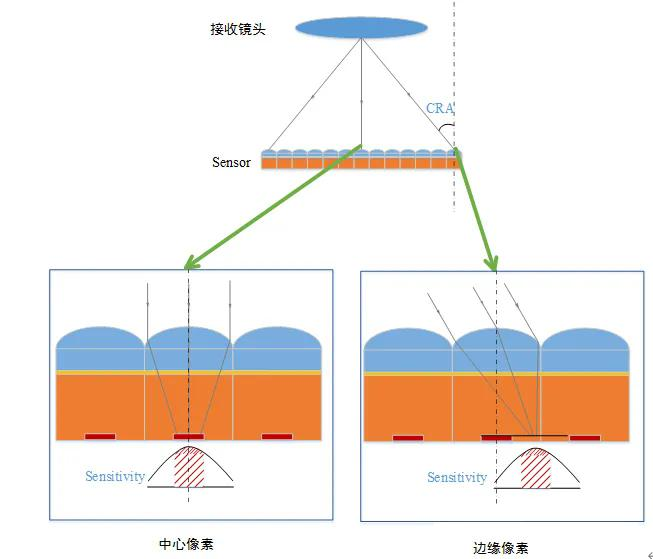

Los ingenieros suelen hablar deÁngulo del rayo principal, o CRA.
En términos simples, CRA describe el ángulo del rayo principal que llega a diferentes áreas del sensor.
¿Por qué debería importarnos?
Porque los sensores de imagen modernos no son simplemente piezas planas de material sensible a la luz que esperan pacientemente a que algo les golpee.
Hay estructuras microscópicas encima de los fotodiodos, incluidas microlentes y otras capas.
Si la luz entrante llega en un ángulo inadecuado, especialmente hacia el borde del sensor, es posible que el sensor no utilice esa luz con la eficiencia esperada.
Esta es una de las razones por las que es importante la combinación de lentes y sensores.
Una lente puede tener la distancia focal y el formato de sensor correctos y aun así no ser una combinación óptica ideal.

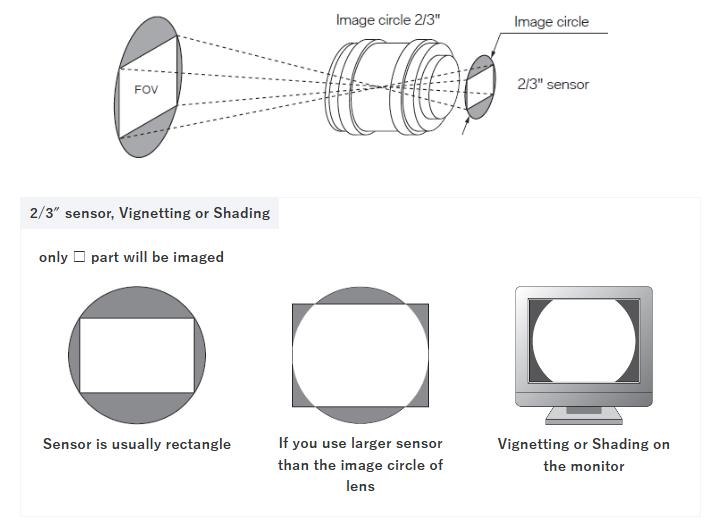

El círculo de la imagen: ¿la lente realmente cubrirá el sensor?
Aquí hay otro problema sorprendentemente común.
Una lente produce un círculo de imagen.
El sensor se encuentra dentro de ese círculo de imagen y utiliza la porción que cae sobre su área activa.
Si el círculo de la imagen es demasiado pequeño, es posible que las esquinas del sensor no reciban suficiente información de la imagen.
El resultado puede ser viñeteado o incluso rincones oscuros visibles.
Por eso es importante el formato del sensor.
Una lente diseñada para un sensor más pequeño no se puede simplemente conectar a un sensor mucho más grande y esperar que funcione perfectamente.
Podrías conectar físicamente los dos.
Sin embargo, ópticamente la relación puede ser bastante menos cooperativa.
Esta es también la razón por la que los ingenieros observan las dimensiones reales del sensor en lugar de confiar únicamente en etiquetas como “1/2,7 pulgadas” o “1/1,8 pulgadas”.
Esos nombres de formato son una abreviatura útil, pero lo que finalmente importa es el área activa real y los requisitos ópticos.
Y luego hay aberraciones
Aquí es donde la ingeniería óptica se vuelve un poco menos glamorosa.
La luz que pasa a través de una lente real no siempre se enfoca exactamente donde queremos.
Diferentes longitudes de onda pueden comportarse de manera diferente.
Los rayos que pasan a través de diferentes partes de una lente también pueden enfocarse de manera diferente.
Esto crea diversas aberraciones ópticas.
La aberración cromática puede producir franjas de color.
La aberración esférica puede reducir la nitidez de la imagen.
El astigmatismo puede afectar la reproducción de los detalles finos.
El coma puede hacer que los objetos puntiformes parezcan distorsionados, especialmente hacia los bordes.
Y la curvatura del campo significa que el plano de mejor enfoque puede no comportarse como preferirían los ingenieros de sensores perfectamente planos.
Ninguno de estos problemas parece particularmente interesante.
Pero son exactamente el tipo de cosas que determinan si una lente produce una imagen nítida o algo que parece sospechosamente necesario para usar gafas.
El diseño óptico moderno consiste en gran medida en controlar estas imperfecciones.
La imagen no es igual de nítida en todas partes
Esto nos lleva a uno de los mayores malentendidos sobre la resolución de las lentes.
Una lente no necesariamente funciona igual de bien en el centro y en el borde.
El centro de la imagen suele ser más fácil de controlar.
A medida que avanza hacia el borde, el rendimiento óptico puede disminuir.
Esto es particularmente importante para lentes gran angular.
Imagine una cámara de vigilancia monitoreando un estacionamiento.
El centro de la imagen puede ser extremadamente nítido.
Pero ¿qué pasa cuando un vehículo entra por un lado?
Si la resolución de los bordes es deficiente, la cámara técnicamente puede tener un sensor de alta resolución y al mismo tiempo ofrecer detalles mucho menos útiles donde importa.

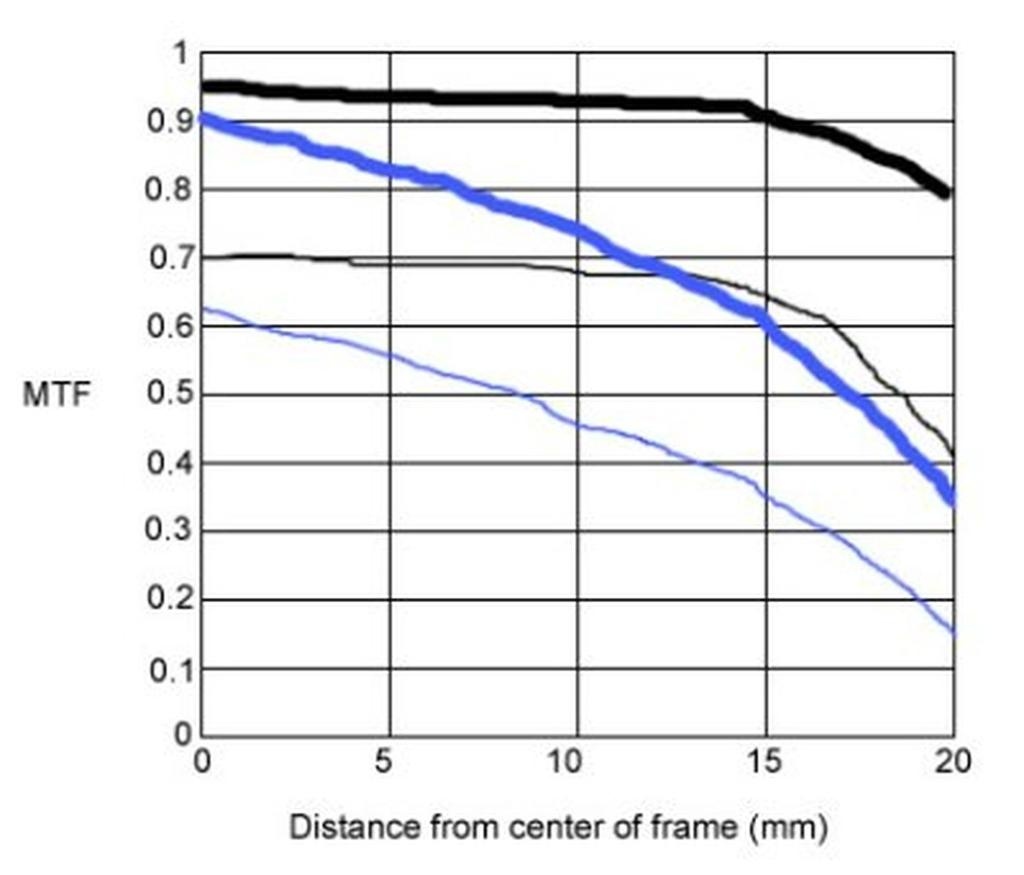

Esta es la razón por la que los ingenieros ópticos analizan el rendimiento de MTF en todo el campo de imagen, en lugar de simplemente preguntar si una lente es de “4MP” u “8MP”.
La cantidad de píxeles le indica lo que el sensor puede muestrear.
MTF le ayuda a saber con qué eficacia el sistema óptico puede ofrecer detalles a esos píxeles.
Antes de que la luz finalmente llegue al sensor
Incluso después de pasar por los elementos de la lente, la apertura y las correcciones ópticas, la luz puede encontrar componentes adicionales.
Según el diseño de la cámara, la ruta óptica puede incluir:
Ventanas protectoras
Filtros de corte IR
Cubierta de vidrio del sensor
Filtros de paso bajo
Otros recubrimientos o estructuras ópticas
Cada superficie adicional puede influir en el sistema óptico.
La reflexión puede reducir la transmisión.
Los recubrimientos deficientes pueden aumentar los destellos o las imágenes fantasma.
El grosor y las propiedades refractivas de los componentes situados delante del sensor también pueden afectar el enfoque y el rendimiento óptico.
Esto es particularmente importante en sistemas de cámaras compactas donde todo está empaquetado en un espacio muy pequeño.
El diseñador óptico no puede decir simplemente:
"Ese es el problema del fabricante del sensor".
Toda la pila óptica importa.
Finalmente, la luz llega al sensor
Después de todas estas interacciones, la luz finalmente llega al sensor de imagen.
El sensor convierte los fotones entrantes en señales eléctricas.
En este punto, puede parecer que la lente ha terminado su trabajo.
En realidad, aquí es donde finalmente se puede comprobar si la lente hizo bien su trabajo.
Si el sistema óptico entregó:
Suficiente luz
Buen contraste
Detalle fino
Aberraciones controladas
Ángulos de rayo apropiados
Cobertura de imagen adecuada
el sensor tiene información útil con la que trabajar.
De lo contrario, el sistema de procesamiento de imágenes se enfrenta a un problema difícil.
La reducción de ruido puede reducir el ruido.
El afilado puede mejorar los bordes.
Los algoritmos de IA pueden mejorar las imágenes.
Pero el software no puede recuperar perfectamente información óptica que nunca fue capturada.
Es por eso que la calidad óptica sigue siendo importante incluso cuando las imágenes computacionales se vuelven más sofisticadas.
Por qué la selección de lentes y sensores debería realizarse juntos
Esta es probablemente la lección práctica que destacaría con más fuerza.
No elija un sensor primero y luego pregunte casualmente:
“¿Qué lente le podemos poner?”
Para muchos proyectos, la selección de lentes y sensores debe considerarse en conjunto.
El ingeniero necesita comprender la relación entre:
Sensor + Lente + Apertura + Campo de visión + Procesamiento de imágenes + Iluminación
Un cambio en una parte puede afectar a las demás.
Un tamaño de píxel más pequeño puede aumentar los requisitos de resolución óptica.
Un campo de visión más amplio puede aumentar la distorsión y los desafíos de rendimiento de los bordes.
Una apertura mayor puede mejorar el rendimiento con poca luz y al mismo tiempo dificultar el control de la aberración.
Un sensor diferente puede cambiar los requisitos de CRA.
Esta es la razón por la que los proveedores ópticos experimentados suelen hacer preguntas sorprendentemente detalladas antes de recomendar una lente.
No es porque les guste el papeleo.
Por lo general, intentan evitar recomendar algo que parece perfecto en papel y que te decepciona cuando lo conectas a la cámara real.
El camino óptico es realmente una cadena de decisiones
Una vez que comprendes lo que sucede entre la escena y el sensor, una cosa queda clara:
La lente de una cámara no es simplemente “luz de enfoque”.
Es gestionar la luz.
Cada superficie óptica, cada curvatura, cada espaciado, cada recubrimiento y cada tolerancia mecánica afecta la imagen final.
La lente tiene que recoger suficiente luz.
Tiene que dirigir esa luz correctamente.
Tiene que controlar las aberraciones.
Tiene que proporcionar suficiente resolución.
Tiene que coincidir con el sensor.
E idealmente, necesita hacer todo esto miles o millones de veces con un rendimiento constante.
Es por eso que una lente de cámara pequeña puede contener una cantidad impresionante de ingeniería.
En Boshi Optics, se desarrollan soluciones ópticas para aplicaciones que van desde vigilancia de seguridad y visión de IA hasta drones, imágenes de automóviles, dispositivos médicos y otros sistemas de imágenes. Las capacidades de fabricación de la empresa cubren el procesamiento de componentes ópticos, moldeo de precisión, moldeo por inyección, ensamblaje de lentes y pruebas ópticas.
La imagen final puede parecer simple.
El viaje que lo creó es todo lo contrario.
Una última forma de pensarlo
La próxima vez que mires las especificaciones de una cámara y veas:
Sensor de 8MP
No imagines inmediatamente ocho millones de pequeños detalles.
Imagine ocho millones de oportunidades para registrar información.
Entonces pregunta:
¿Qué les entregó realmente la lente?
Esa pregunta está mucho más cerca del corazón de la ingeniería óptica.
Porque el sensor registra la imagen.
Pero antes de que el sensor pueda registrar algo, la lente tiene que darle algo que valga la pena registrar.
