Por qué la compatibilidad del sistema es más importante que las especificaciones individuales
Un proyecto de cámara puede verse perfecto en papel.
El sensor tiene la resolución requerida. La lente tiene la distancia focal especificada. La rosca de montaje encaja. El presupuesto está aprobado.
Sin embargo, la primera muestra produce imágenes decepcionantes.
Las esquinas están borrosas. La imagen es más oscura de lo esperado. El enfoque cambia cuando aumenta la temperatura de la cámara. O la lente captura un área de la escena diferente a la que anticipó el equipo de ingeniería.
Estos problemas no significan necesariamente que la lente esté defectuosa. A veces, el problema es que la lente se seleccionó como un componente individual en lugar de evaluarse como parte de un sistema de imágenes completo.
Para los fabricantes de cámaras y desarrolladores de productos, esta distinción es importante. Una buena especificación de lente no es lo mismo que un sistema de cámara bien combinado.
1. Por qué no es suficiente igualar la clasificación de megapíxeles
Un enfoque común para la selección de lentes es hacer coincidir la clasificación de megapíxeles anunciada de la lente con el sensor de la cámara.
Es un filtro inicial útil, pero no garantiza la calidad de imagen esperada.
El resultado real depende de varios factores, incluido el tamaño del píxel, la resolución óptica, el contraste, la posición del campo de imagen, las características del sensor y el procesamiento de la imagen.
Considere una cámara que utiliza un sensor de alta resolución. El centro de la imagen puede verse nítido, mientras que los detalles finos cerca de las esquinas aparecen más suaves. Una etiqueta de un solo megapíxel no puede describir completamente esta diferencia.
Esta es la razón por la que los ingenieros suelen evaluar la función de transferencia de modulación (MTF), que describe qué tan bien un sistema de imágenes reproduce el contraste en diferentes frecuencias espaciales.
La cuestión práctica no es simplemente si una lente admite un número particular de megapíxeles. Lo importante para la aplicación es si la lente puede ofrecer el detalle requerido en el área de la imagen.
Para una cámara de seguridad, el rendimiento en las esquinas puede afectar la capacidad de reconocer detalles en una escena amplia. Para una cámara de inspección, la calidad de la imagen en una región de medición específica puede ser más importante.
Los criterios de evaluación correctos dependen de lo que realmente debe hacer la cámara.
2. El campo de visión depende de algo más que la distancia focal
Una lente de 2,8 mm a menudo se asocia con imágenes de gran angular, mientras que una distancia focal más larga generalmente captura un campo de visión más estrecho en condiciones comparables.
Sin embargo, la distancia focal por sí sola no determina el campo de visión final.
Las dimensiones del sensor también importan. Lo mismo ocurre con la disposición física de la cámara en relación con el objetivo.
Imagine dos módulos de cámara que utilizan lentes con la misma distancia focal. Si sus sensores tienen diferentes dimensiones activas, no necesariamente capturarán la misma área de escena horizontal o vertical.
La distancia de trabajo introduce otra consideración práctica. Una lente que cubra el área deseada a una distancia puede capturar demasiado o muy poco cuando la cámara está instalada en otro lugar.
Antes de finalizar una lente, confirma tres cosas:
Las dimensiones de imagen activa del sensor.
El campo de visión horizontal y vertical requerido.
La distancia de trabajo entre la cámara y el objetivo.
Si es posible, proporcione un boceto de la instalación prevista o una fotografía que muestre la posición de la cámara.
Estos detalles ayudan al equipo óptico a evaluar si la distancia focal propuesta es apropiada en lugar de depender únicamente de una especificación nominal.

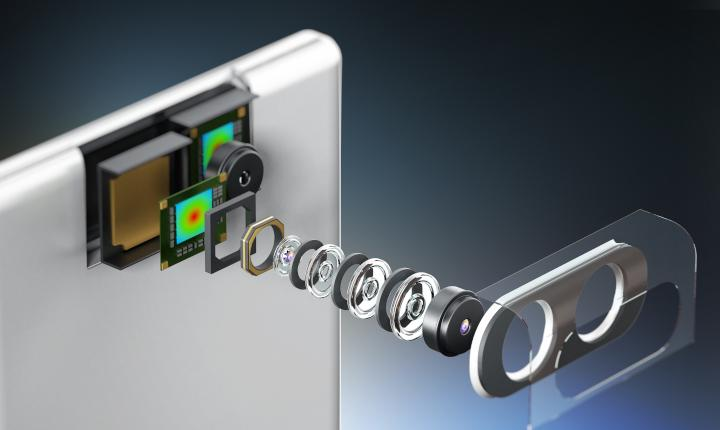

3. El ajuste mecánico puede afectar el rendimiento óptico
Una lente puede tener la rosca correcta y aun así no ser adecuada para un módulo de cámara en particular.
La compatibilidad mecánica implica más que si las piezas se pueden atornillar entre sí.
El espacio disponible, la distancia entre la lente y el sensor, las tolerancias de montaje, el diseño de la carcasa y el método de ajuste del enfoque pueden afectar el ensamblaje final.
Por ejemplo, un producto compacto puede imponer un límite estricto a la longitud total de la vía (TTL). Una lente que cumpla con los requisitos ópticos pero exceda el espacio disponible no es una solución práctica.
De manera similar, un cambio en una carcasa o estructura de montaje puede alterar la posición de la lente con respecto al sensor.
Para un proyecto personalizado, vale la pena compartir el dibujo mecánico antes de finalizar el diseño óptico.
Los detalles importantes incluyen el tipo de montura, las dimensiones máximas de la lente, la posición del sensor, el rango de ajuste disponible y cualquier restricción impuesta por la carcasa.
Esto es particularmente relevante para cámaras de seguridad compactas, módulos de imágenes para automóviles, dispositivos de visión integrados y sistemas de endoscopios médicos.
Cuanto antes se consideren juntos los requisitos ópticos y mecánicos, menor será el riesgo de descubrir un problema de integración después de que se hayan fabricado las muestras.
4. Las condiciones de iluminación pueden cambiar la elección correcta de la lente
Un objetivo diseñado para un ambiente interior bien iluminado puede no ser la mejor opción para una cámara que funciona al aire libre por la noche.
Las condiciones de iluminación influyen en los requisitos ópticos, pero la solución no siempre es elegir la lente con la mayor apertura.
Una apertura más amplia puede permitir que llegue más luz al sensor, lo que resulta útil en aplicaciones con poca luz. Sin embargo, la calidad de la imagen también depende de factores como la profundidad de campo, el control de la aberración, la sensibilidad del sensor, los ajustes de exposición y la distancia de trabajo prevista.
Las imágenes infrarrojas introducen consideraciones adicionales.
Por ejemplo, una cámara que utiliza iluminación infrarroja de 850 nm o 940 nm puede requerir una configuración de lente y filtro adecuada para ese rango de longitud de onda. No se debe asumir automáticamente que un sistema diseñado principalmente para luz visible ofrece un rendimiento equivalente en condiciones de infrarrojo cercano.
Para las cámaras de seguridad diurnas y nocturnas, la lente, la disposición del filtro, el sensor y la estrategia de iluminación deben evaluarse en conjunto.
El objetivo no es maximizar una especificación de forma aislada. Es lograr la imagen requerida en las condiciones de operación reales.
5. La estabilidad de la temperatura es un requisito a nivel del sistema
La temperatura puede afectar tanto a los componentes ópticos como a los mecánicos.
Los cambios en las dimensiones del material y las propiedades refractivas pueden cambiar la posición focal o alterar la calidad de la imagen a medida que cambia el entorno. La magnitud de estos efectos depende del diseño óptico, los materiales, la construcción mecánica y el rango de temperatura de funcionamiento.
Por lo tanto, una lente que funciona bien durante una breve prueba de laboratorio a temperatura ambiente puede necesitar una evaluación adicional antes de usarse en un producto para exteriores o para automóviles.
Para proyectos con requisitos ambientales exigentes, especifique con anticipación el rango de temperatura de funcionamiento esperado.
Luego, el equipo de ingeniería puede determinar si se deben considerar cambios de enfoque relacionados con la temperatura, selección de materiales, compensación mecánica o validación adicional.
Es importante no dar por sentado que cada lente necesita un diseño atérmico. La solución adecuada depende de la aplicación, la variación de rendimiento aceptable y los requisitos generales del sistema.
6. ¿Cuándo debería elegir una lente personalizada?
No todos los proyectos de cámaras necesitan un nuevo diseño óptico.
Una lente estándar puede ser la opción más económica y práctica cuando ya cumple con los requisitos del sensor, del campo de visión, mecánicos y ambientales.
Vale la pena considerar el desarrollo personalizado cuando los productos existentes no pueden cumplir con una o más limitaciones importantes.
Las razones típicas incluyen:
Un diámetro de lente o longitud total de pista no estándar
Un campo de visión específico dentro de una envoltura mecánica restringida.
Requisitos especiales de filtrado o longitud de onda
Requisitos exigentes de calidad de imagen en todo el campo de la imagen
Condiciones ambientales específicas de la aplicación
Requisitos de integración que las lentes estándar no pueden satisfacer
También hay una consideración comercial.
Un diseño personalizado puede implicar trabajo adicional de ingeniería, herramientas, pruebas y calificación. Por lo tanto, su idoneidad depende del volumen de producción esperado, el costo objetivo, el cronograma de desarrollo y el valor de cumplir con los requisitos específicos.
El mejor punto de partida es definir el resultado requerido y comparar opciones factibles, no dar por sentado que lo personalizado siempre es mejor que lo estándar.

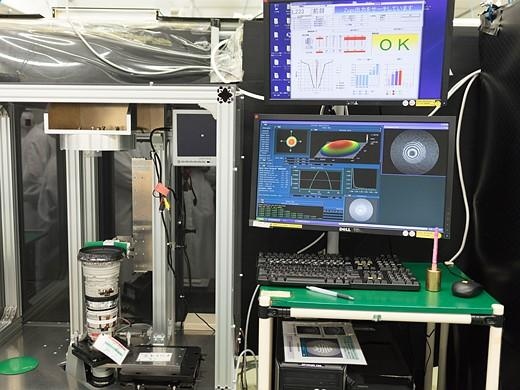

7. Evalúe la lente como parte del sistema de imágenes completo
Antes de aprobar un objetivo para la producción en masa, considere su rendimiento en la configuración de cámara prevista.
Un proceso de evaluación útil incluye:
Primero, confirme la compatibilidad.
Verifique el sensor, el campo de visión, el montaje, las dimensiones mecánicas y los requisitos espectrales.
En segundo lugar, pruebe muestras representativas.
Evalúe las imágenes a la distancia de trabajo prevista, apertura, iluminación y posiciones de campo relevantes.
En tercer lugar, verifique los criterios de desempeño importantes.
Estos pueden incluir detalles de la imagen, distorsión, brillo de las esquinas, estabilidad del enfoque u otros requisitos específicos de la aplicación.
Finalmente, establecer criterios de aceptación de la producción.
Una vez aprobada la muestra, documente las especificaciones relevantes y las condiciones de prueba para que los lotes de producción futuros puedan evaluarse de manera consistente.
El proceso exacto variará según la aplicación. Una lente de vigilancia compacta y una lente de imágenes médicas especializadas no requieren necesariamente el mismo procedimiento de calificación.
Lo que importa es que los criterios de aceptación reflejen cómo se utilizará realmente la cámara.
La construcción de una mejor cámara comienza con una mejor integración óptica
En Boshi Optics, parte de Shanghai Silk Optical Technology Co., Ltd., trabajamos en el diseño, desarrollo y fabricación de lentes ópticos para aplicaciones que incluyen seguridad, imágenes automotrices, drones, endoscopios médicos y otros sistemas de imágenes.
Para proyectos con requisitos específicos, las discusiones más productivas comienzan con la aplicación completa: el sensor, el campo de visión objetivo, la distancia de trabajo, el espacio mecánico disponible, las condiciones de iluminación, el entorno operativo y el volumen de producción esperado.
Estos detalles ayudan a determinar si una lente existente es adecuada o si una solución personalizada merece una evaluación adicional.
Si está desarrollando una nueva cámara o experimenta problemas de calidad de imagen con un módulo existente, comparta los detalles de su aplicación con Boshi Optics.
Nuestro equipo puede revisar los requisitos disponibles y analizar posibles opciones de lentes, posibilidades de personalización y los próximos pasos hacia la evaluación de muestras.
Un proyecto de lentes exitoso no comienza con la hoja de especificaciones más larga. Comienza con la comprensión de lo que la cámara necesita lograr.
Explore nuestras soluciones ópticas personalizadas o comuníquese con Boshi Optics a través de nuestrositio web oficialpara discutir su proyecto.
