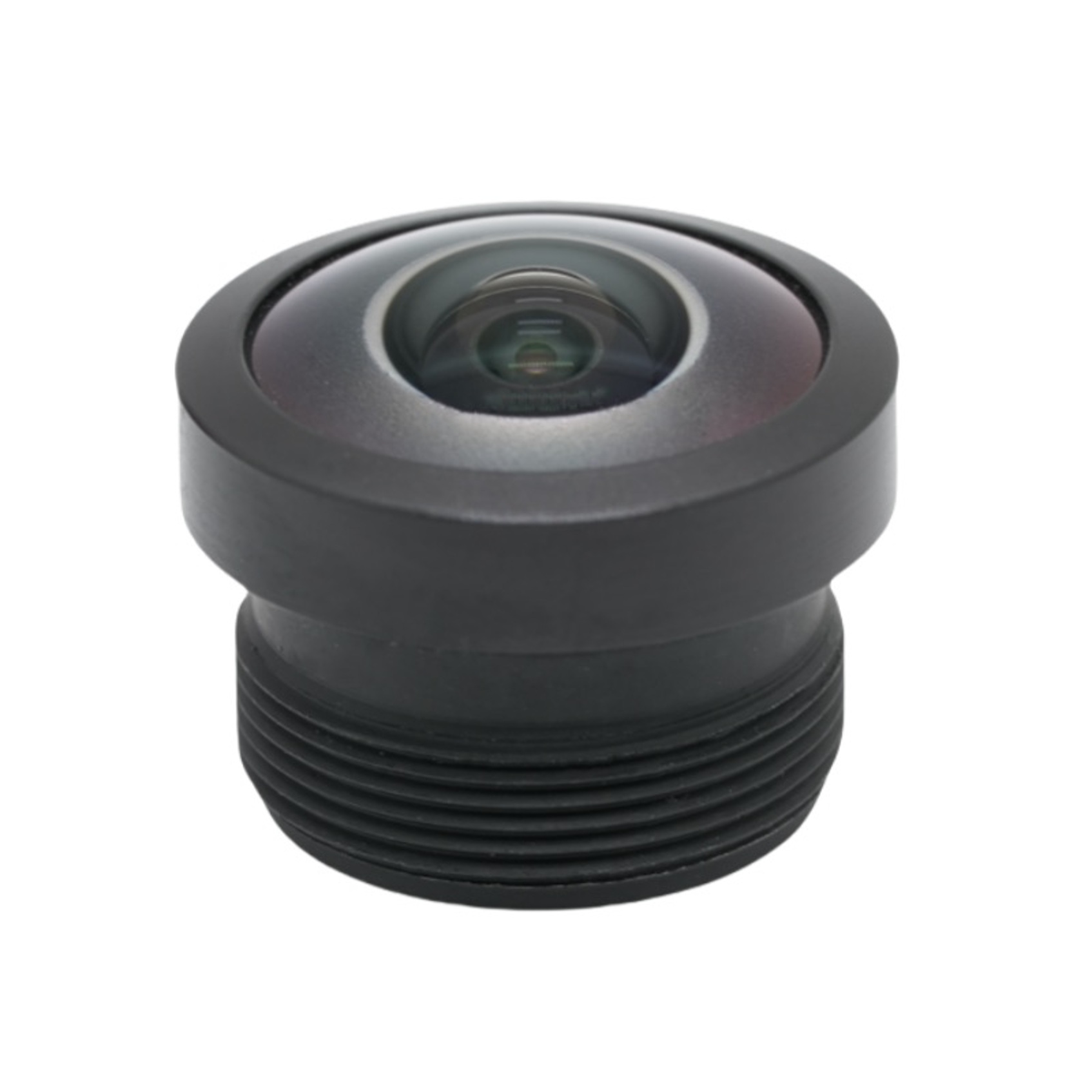

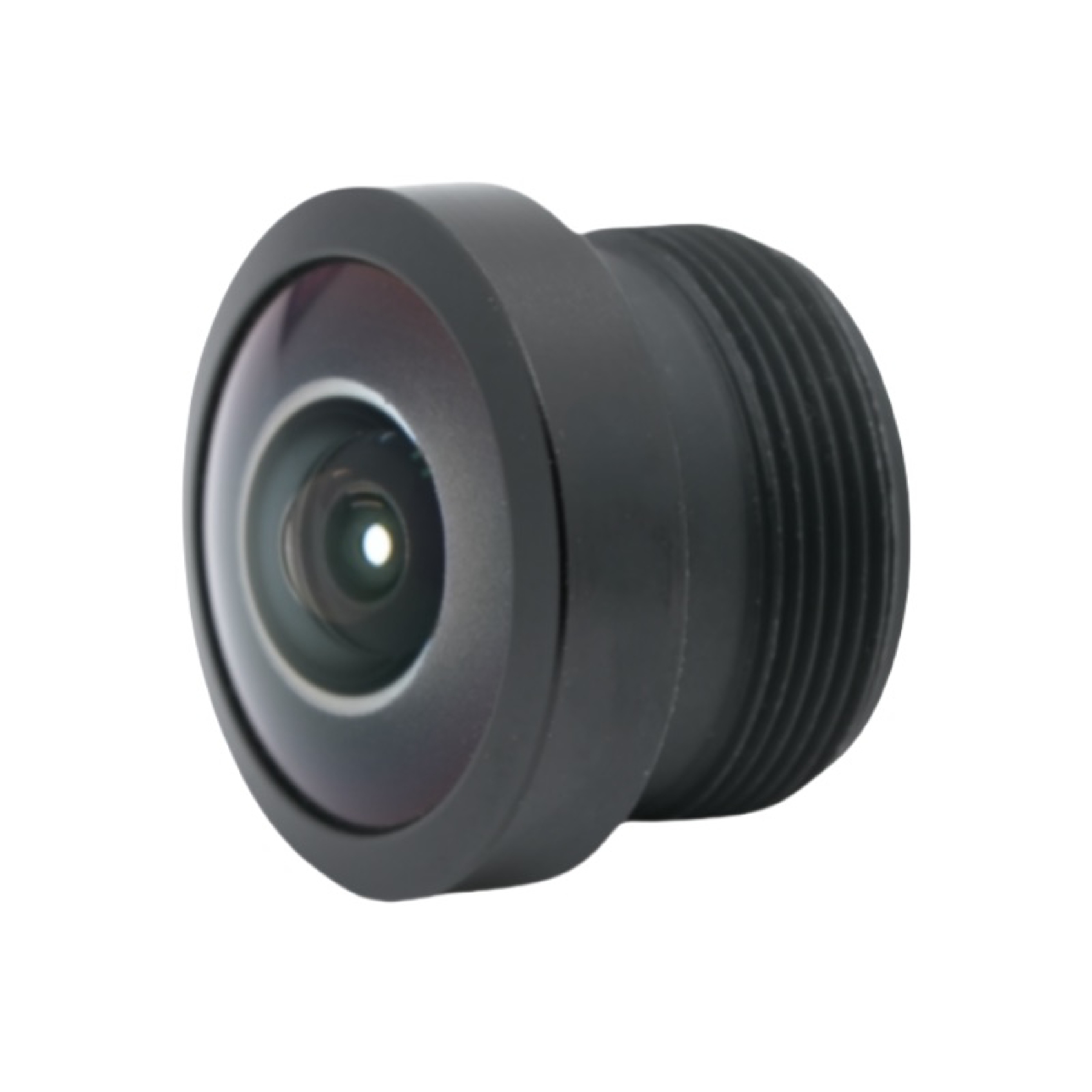

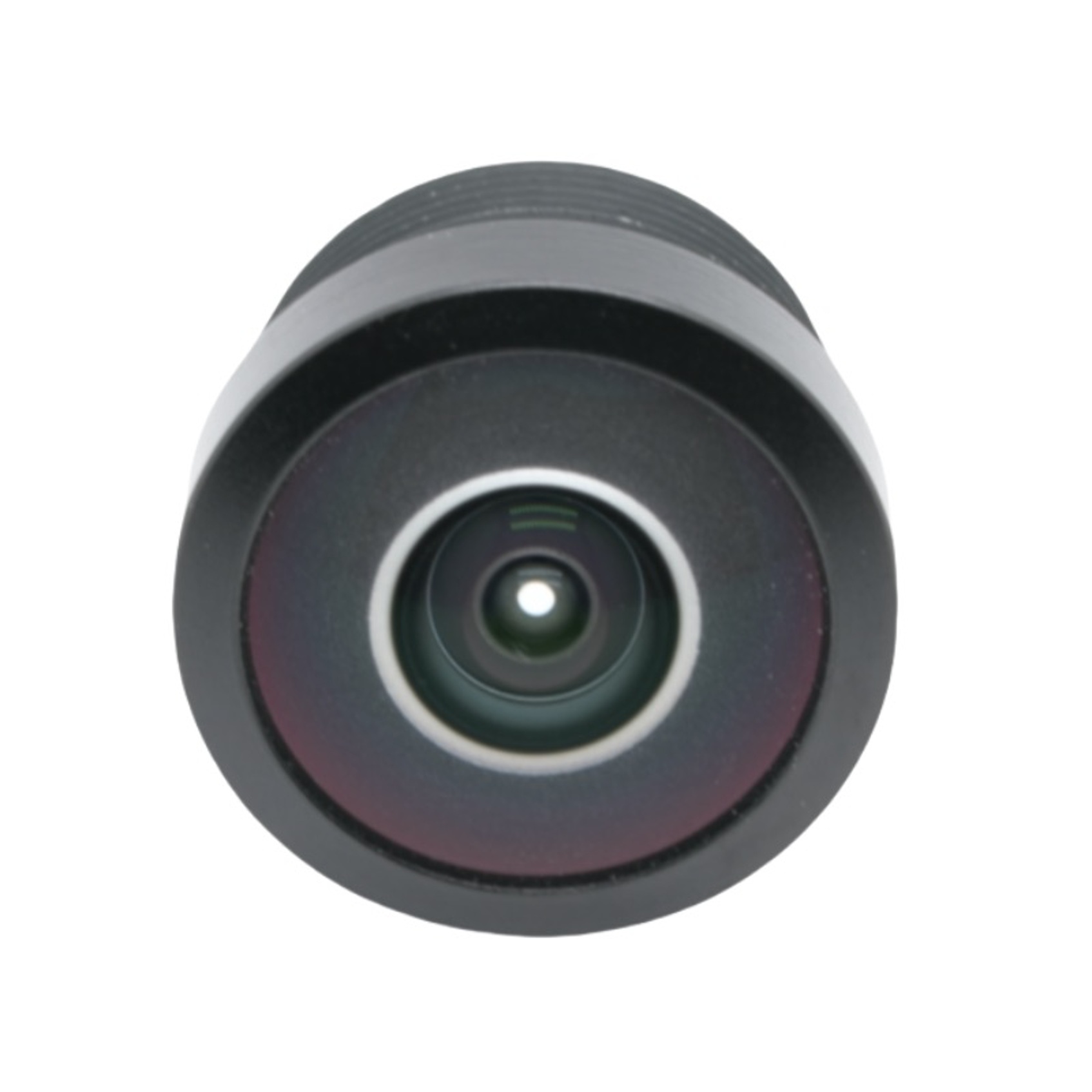

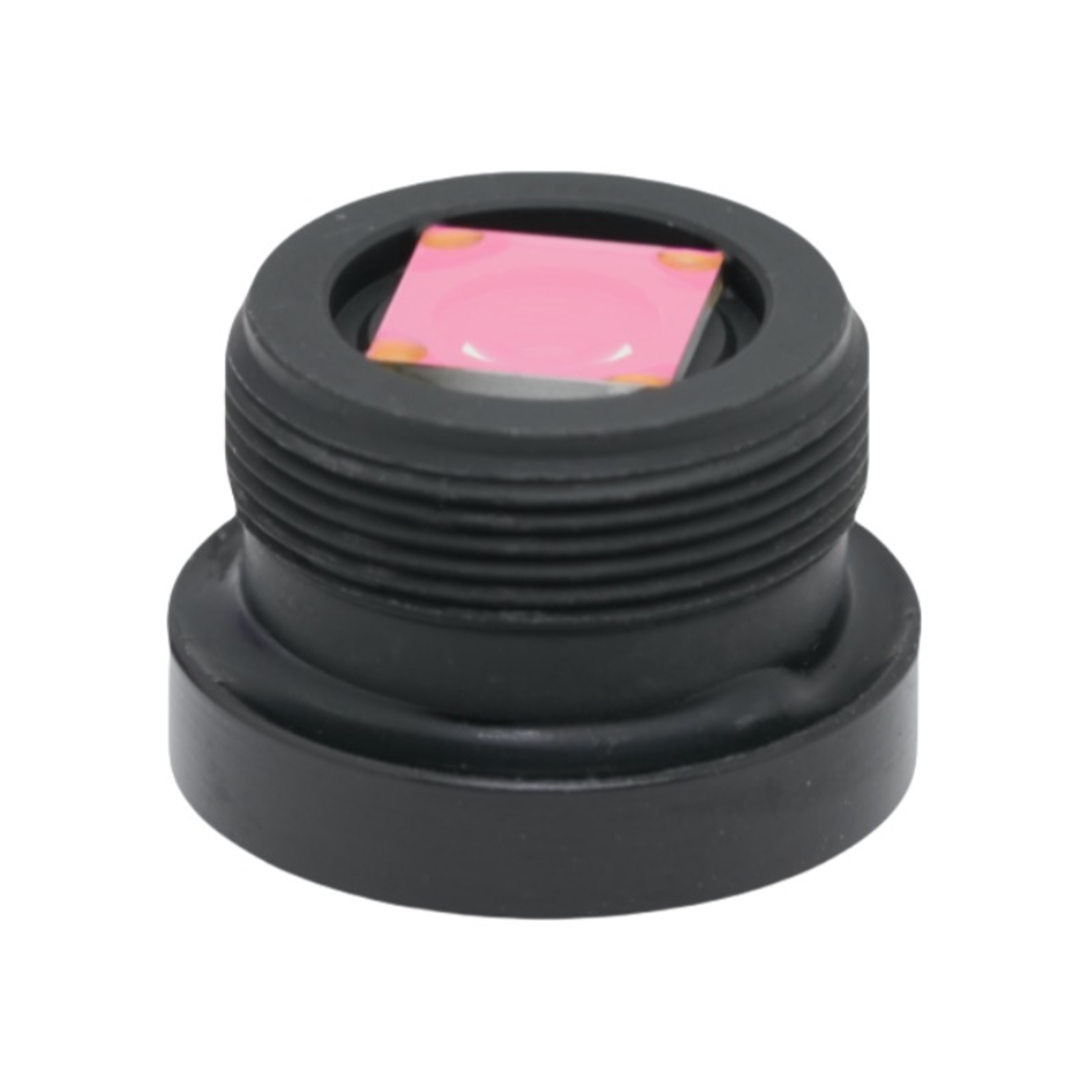

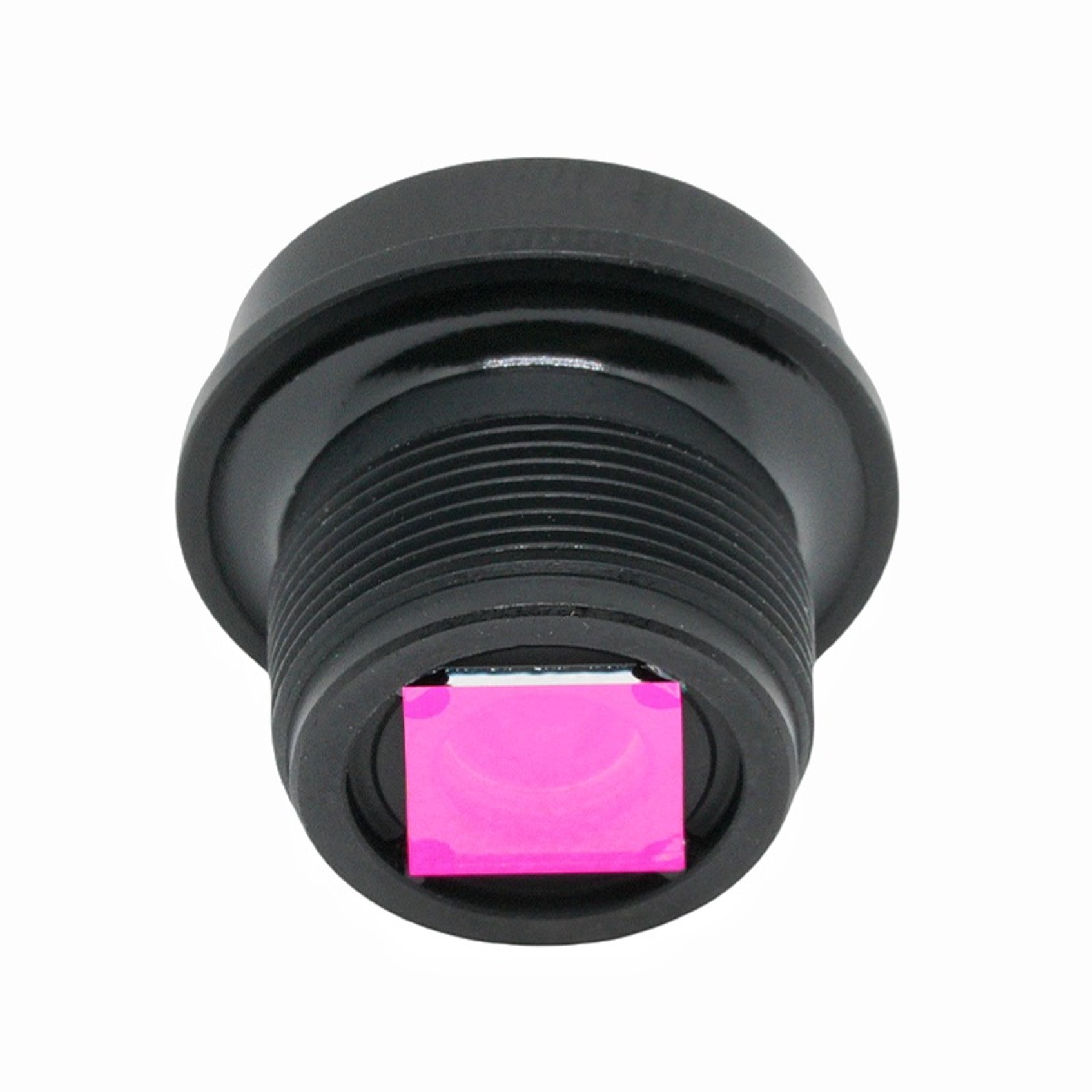

Lente ojo de pez de 1,5 mm

Resumen del producto

Fabricado por BOSHI Optical Technology, este objetivo ojo de pez compacto presenta una distancia focal de 1,5 mm y una apertura F2.2, que se adapta perfectamente al sensor AR0144 de 1/4 de pulgada. Ofrece un campo de visión de 200 grados para capturar una amplia cobertura de la escena dentro de un espacio de instalación limitado. La estructura óptica bien optimizada garantiza una iluminación relativa estable y un ángulo de rayo principal controlado para un rendimiento constante del sensor. Esta lente de cámara de placa adopta una montura M12 para un fácil montaje en módulos de cámara en miniatura. Sirve para diversos proyectos industriales y de vigilancia, brindando resultados de imágenes confiables para la producción en masa y pruebas de prototipos. Cada unidad de BOSHI Optical Technology se somete a una estricta inspección óptica para satisfacer los requisitos de gran volumen de los clientes.

Descripción detallada del producto

1. Parámetro detallado

- Esta lente ultra gran angular viene con una distancia focal de 1,5 mm con una tolerancia del 5 por ciento, combinada con una apertura F2.2 con una tolerancia del 5 por ciento para equilibrar el brillo de la imagen y la profundidad de campo. Su longitud total de pista alcanza los 13,03 mm más un rango de tolerancia menor, y la distancia focal trasera mide 3,08 mm para un ajuste adecuado del sensor.

- Diseñado para sensor AR0144 de 1/4 de pulgada, ellente ojo de pezProporciona un campo de visión diagonal de 200 grados, un campo de visión horizontal de 167 grados y un campo de visión vertical de 118,4 grados. El valor de distorsión alcanza un 85,0 por ciento negativo, típico del efecto ojo de pez de gran ángulo. La iluminación relativa alcanza el 65,0 por ciento, mientras que la CRA se mantiene por debajo de 18,0 grados para evitar el riesgo de viñeteado del sensor objetivo. El soporte estándar M12 admite la instalación directa de hardware de cámara de placa común.

2. Análisis detallado de las ventajas de rendimiento

- La distancia focal de 1,5 mm y la apertura F2.2 cooperan para lograr una buena entrada de luz, lo que permite obtener imágenes claras en entornos con poca luz media sin una fuente de luz auxiliar adicional. El CRA controlado por debajo de 18,0 grados coincide con la función de recepción del sensor AR0144 de 1/4 de pulgada y reduce el oscurecimiento de las esquinas de la imagen.

- La iluminación relativa del 65,0 por ciento mantiene un brillo uniforme en todo el encuadre, lo que mejora la calidad general de la imagen de esta lente de cámara de placa. El campo de visión de 200 grados elimina los puntos ciegos, por lo que una sola cámara puede cubrir una zona de monitoreo mucho más grande. La longitud total compacta del riel admite el diseño de módulos miniaturizados para equipos con espacio limitado. El soporte estándar M12 permite un reemplazo rápido y compatibilidad con las piezas principales de la carcasa de la cámara. Estricto control de tolerancia por parte deTecnología óptica BOSHIGarantiza un rendimiento óptico constante entre los lotes de lentes producidos en masa.

3. Análisis detallado del campo de aplicación

- Equipos de vigilancia:Esta lente ojo de pez se adapta a minicámaras de seguridad interiores para tiendas minoristas y oficinas pequeñas, aprovechando un campo de visión de 200 grados para monitorear toda el área de la habitación mediante un solo dispositivo.

- Módulos de visión industrial:La lente compatible con el sensor AR0144 de 1/4 de pulgada funciona para el monitoreo periférico de equipos y la inspección visual auxiliar de máquinas con demanda de módulos compactos.

- Dispositivos domésticos inteligentes:Se aplica en el interior de cámaras de vigilancia del hogar y timbres visuales, donde la distancia focal de 1,5 mm ofrece una captura amplia de escenas dentro de una carcasa de producto pequeña.

- Visión auxiliar de automoción:Adecuado para módulos de cámara de visión circundante de corto alcance para observar el entorno cercano al vehículo.

- Proyectos de cámaras en miniatura de consumo:Se utiliza para el desarrollo de cámaras USB personalizadas y la verificación de prototipos por parte de institutos de investigación y desarrolladores de productos.
