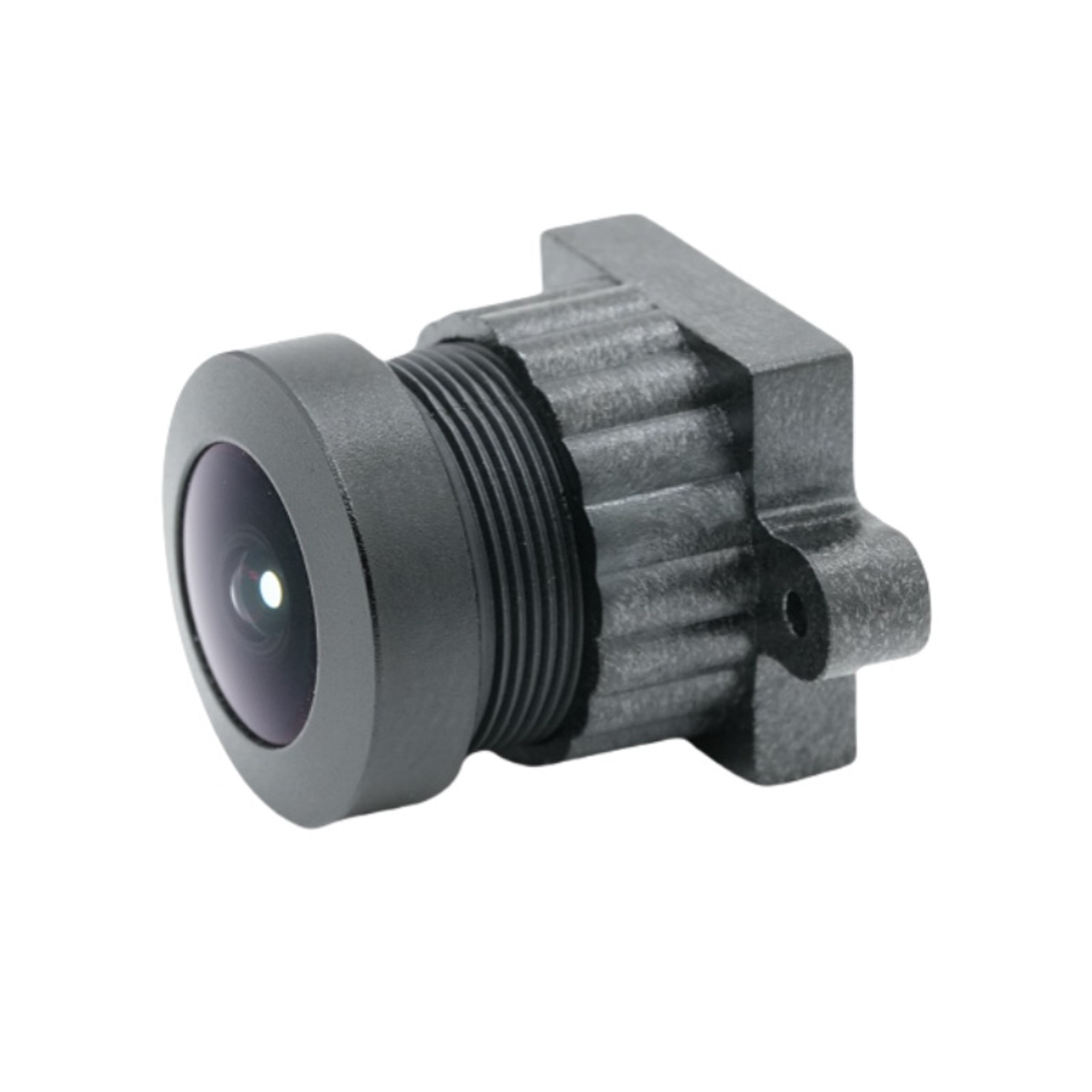

Lente gran angular de 2,18 mm

1. Resumen del producto

Esta lente ojo de pez M12 de alto rendimiento está diseñada porTecnología óptica CO., LTD de ShangHai SILKpara ofrecer un monitoreo panorámico perfecto con un campo de visión de ángulo ultra amplio. Diseñado para sensores de imagen de 1/2,7", este objetivo ultra gran angular adopta una estructura óptica madura 2G3P+IR, que equilibra el tamaño compacto y la capacidad de imágenes durante todo el día. Cuenta con una distancia focal efectiva de 2,18 mm, apertura fija F2.4 y campo de visión diagonal de 185°, lo que permite una cobertura de área amplia con una sola cámara sin unir varias cámaras. Como lente confiable con corrección IR, mantiene una calidad de imagen constante bajo luz visible e infrarroja para escenarios de vigilancia de día y noche. la longitud total de la pista se controla en 14,5 ± 0,2 mm, lo que admite la integración del módulo de cámara miniaturizada. La estricta calibración óptica ofrece una iluminación relativa del 46,0 % y un CRA controlado por debajo de 20,43 °, lo que reduce en gran medida el viñeteado y combina los sensores CMOS convencionales. ShangHai SLIK Optical Technology CO., LTD proporciona una producción en masa estable y soluciones ópticas personalizables para clientes globales que utilizan esta plataforma de lentes panorámicas madura.

2. Descripción detallada del producto

Parámetro

1.Especificaciones ópticas:EFL 2,18 ± 5 %, F2,4 ± 5 ​​%, distancia focal trasera mecánica 2,7 ± 0,2 mm. El círculo de imagen máximo de Φ6,3 mm coincide con precisión con sensores de 1/2,7” para evitar imágenes periféricas ineficaces.

2.Estructura óptica:El diseño 2G3P+IR integra elementos de vidrio y plástico con un revestimiento de corrección de infrarrojos, equilibrando el costo, el peso y el rendimiento óptico de esta lente ojo de pez M12.

3.Campo de visión:Cobertura ultra amplia de 185° diagonal, 152° horizontal, 83,6° vertical. Realiza una vista circundante casi completa y reduce la cantidad de cámaras para el monitoreo de áreas amplias.

4.Indicadores de imágenes:Distorsión de TV -32,0%, iluminación relativa 46,0%, CRA <20,43°. El ángulo del rayo principal optimizado se adapta a la mayoría de los sensores CMOS, lo que reduce los riesgos de esquinas oscuras para la lente ultra gran angular.

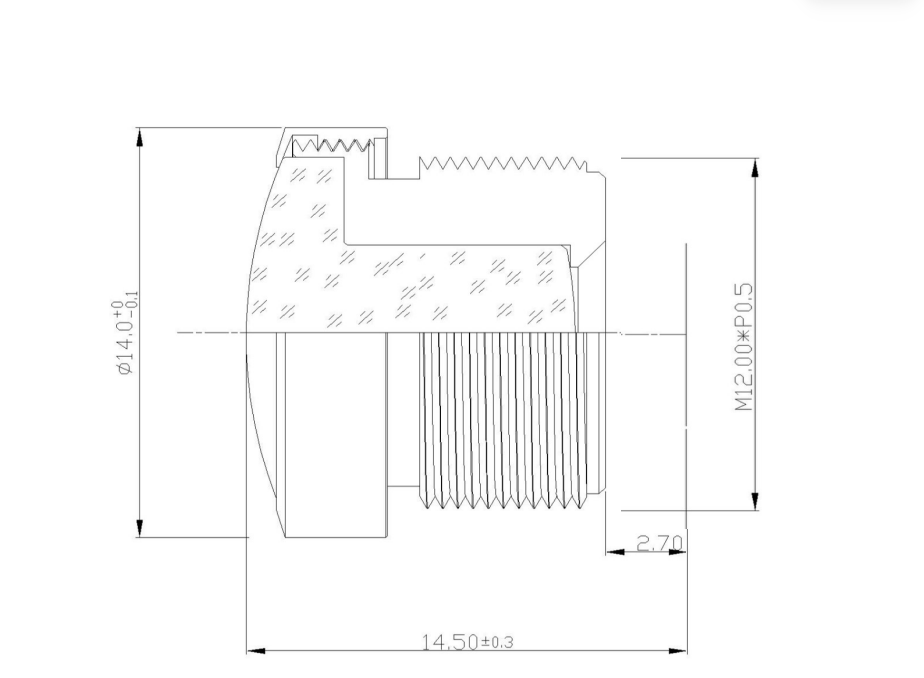

5.Diseño mecánico:Montura M12 estándar y TTL compacto de 14,5 mm, fácil montaje dentro de cámaras en miniatura.

Ventajas de rendimiento

1. Capacidad de cobertura panorámica:La visión ultra gran angular de 185° elimina las zonas ciegas, un punto fuerte de esta lente panorámica para el monitoreo del espacio.

2. Compatibilidad IR día-noche:Como lente con corrección de infrarrojos, evita el cambio focal entre la luz visible y la de infrarrojos, brindando imágenes nítidas tanto durante el día como con visión nocturna por infrarrojos.

3. Brillo uniforme de los bordes:La iluminación relativa del 46,0% mejora el brillo de la imagen periférica en comparación con las lentes ojo de pez comunes, lo que reduce las esquinas oscuras obvias.

4. Diseño modular compacto:La interfaz TTL corta y M12 estándar admite carcasas de cámara delgadas, ideales para equipos de visión integrados pequeños.

5. Producción en masa estable:Fabricada por ShangHai SLIK Optical Technology CO., LTD, la lente se somete a estrictas pruebas ópticas para garantizar un rendimiento constante en todos los lotes.

Campo de aplicación

1. Seguridad doméstica y comercial:Cámaras de vigilancia panorámicas para interiores, cámaras de timbre y monitoreo antirrobo en comercios minoristas utilizando esta lente ojo de pez M12.

2. Visión auxiliar del vehículo:Sistemas de visión envolvente para automóviles, monitoreo de gran angular montado en vehículos donde la lente ultra gran angular cubre áreas ciegas alrededor de los automóviles.

3. Visión industrial integrada:Mini cámaras de inspección industrial, módulos de visión artificial que requieren una gran cobertura de campo.

4. Dispositivos inteligentes de IoT:Cámaras domésticas inteligentes y equipos de videoconferencia panorámica que dependen de lentes con corrección de infrarrojos para captura continua las 24 horas.

5. Monitoreo público:Pequeñas cámaras de seguridad panorámicas para ascensores, pasillos y espacios públicos pequeños, que ayudan a los clientes a reducir los costos de implementación de hardware.
