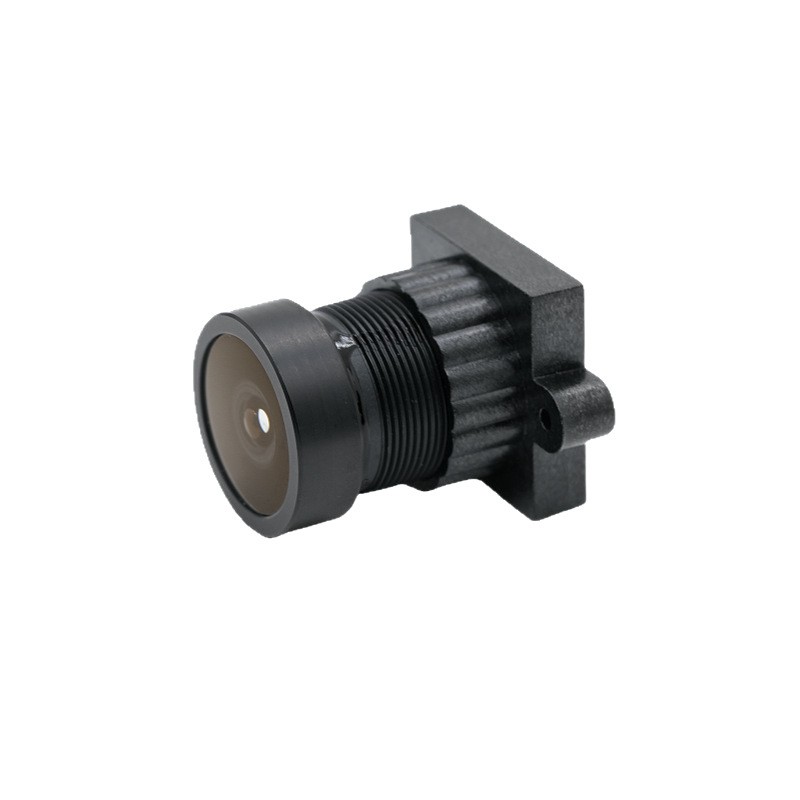

Lente gran angular de 2,6 mm

1. Breve descripción del producto

Esta lente de placa M12 PL-WA2.6-14 es una lente ultra gran angular de alto rendimiento diseñada porTecnología óptica CO., LTD de ShangHai SILKpara vigilancia compacta y sistemas de imágenes integrados. Construido como una solución de lente panorámica rentable, este lente fijo F2.0 ofrece un enorme campo de visión diagonal de 170° para eliminar zonas ciegas para la seguridad del hogar y el monitoreo de vehículos. Optimizada exclusivamente para sensores de imagen de 1/2,9", la lente óptica CCTV mantiene un brillo de borde equilibrado con una iluminación relativa del 68,0% y un ángulo de rayo principal controlado por debajo de 21,5°, combinando perfectamente con los sensores CMOS convencionales. El diseño compacto TTL de 20,0 mm permite una fácil integración dentro de carcasas de cámaras en miniatura. ShangHai SLIK Optical Technology CO., LTD controla estrictamente las tolerancias de fabricación para garantizar una calidad óptica consistente de esta lente ultra gran angular para la producción en masa. Sirve como una lente de ojo de pez ideal para cámaras de consumo, timbres inteligentes, visión para automóviles y mini equipos de monitoreo panorámico.

2. Descripción detallada del producto

2.1 Parámetro principal

Con una distancia focal de 2,6 mm con una tolerancia de ±5 %, combinada con una gran apertura F2.0, la lente de placa M12 garantiza una excelente entrada de luz para entornos de vigilancia con poca luz.

Campo de visión de 170° en diagonal, 130° horizontal y 65° vertical; El círculo de imagen máximo de Φ6,7 mm cubre completamente el sensor de 1/2,9” sin viñeteado.

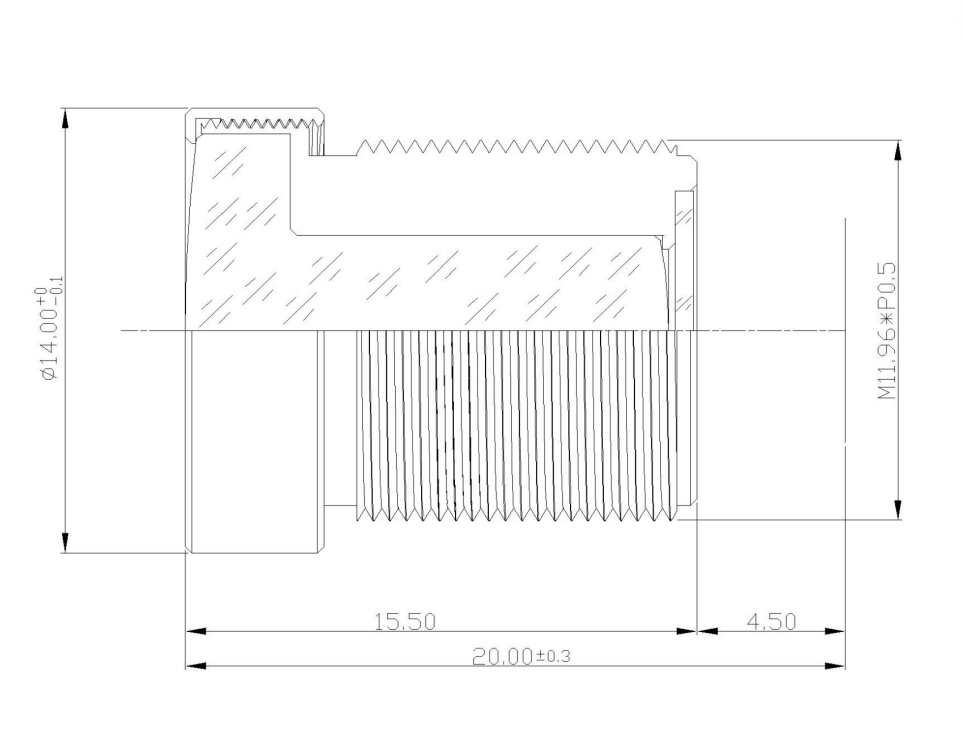

TTL de 20,0 ± 0,2 mm y distancia focal trasera mecánica de 4,45 ± 0,2 mm, lo que permite un montaje sencillo en módulos de cámara compactos.

La distorsión televisiva de -20,0 % es típica de los lentes ultra gran angular, lo que facilita la cobertura panorámica y al mismo tiempo sigue siendo compatible con los algoritmos comunes de corrección de distorsión.

La iluminación relativa del 68,0 % y CRA<21,5° reducen eficazmente las esquinas oscuras y las sombras de color en los sensores CMOS, una ventaja clave de esta lente óptica CCTV.

El soporte de rosca M12 estándar garantiza la intercambiabilidad con los módulos de cámara convencionales.

2.2 Ventajas de rendimiento

1. Cobertura panorámica extra amplia:Como lente de ojo de pez de alto rendimiento, el campo de visión diagonal de 170° minimiza las áreas muertas, reduciendo la cantidad de cámaras necesarias para el monitoreo del espacio.

2. Fuerte adaptabilidad en condiciones de poca luz:La amplia apertura F2.0 mejora la captación de luz y ofrece imágenes más nítidas en entornos oscuros para aplicaciones de lentes de seguridad en el hogar.

3. Diseño óptico compatible con sensores:El ángulo del rayo principal estrictamente controlado y la alta iluminación relativa estabilizan el brillo de la imagen periférica y la uniformidad del color.

4. Esquema mecánico compacto:La longitud total corta admite diseños de cámaras ultrafinas que son ampliamente requeridos por lentes de cámaras de vehículos y dispositivos domésticos inteligentes.

5. Consistencia confiable en la producción en masa:ShangHai SLIK Optical Technology CO., LTD realiza pruebas ópticas estrictas en cada lote, lo que garantiza un rendimiento estable para pedidos OEM a largo plazo.

2.3 Campo de aplicación

1. Monitoreo de seguridad del hogar:Esta lente ultra gran angular se adopta ampliamente para timbres inteligentes, minicámaras de interior y cámaras de vigilancia Wi-Fi, brindando visualización de área completa de entradas y habitaciones.

2. Visión a bordo del vehículo:La lente de la placa M12 funciona con cámaras de tablero, cámaras de visión trasera y sistemas de asistencia de estacionamiento panorámico para capturar las condiciones de la carretera circundante.

3. Vigilancia comercial pequeña:Ideal para tiendas minoristas, pasillos de oficinas y minicámaras de ascensores; La lente panorámica reduce los costos de instalación para el monitoreo de espacio completo.

4. Visión industrial integrada:Adecuado para inspección de equipos compactos, captura mini panorámica y pequeños módulos de visión artificial basados ​​en sensores de 1/2,9”.

5. Cámaras IoT de consumo:Combina con módulos de cámara IoT en miniatura donde la limitación de tamaño y el amplio rango de visualización son requisitos básicos de una lente óptica CCTV de alta calidad.
