¿Puede una lente mejor hacer que un sensor más barato funcione mejor?
Aquí hay una pregunta que escuchamos sorprendentemente a menudo en el desarrollo de cámaras:
"Si utilizamos una lente mejor, ¿podremos obtener un mejor rendimiento con un sensor más barato?"
La respuesta honesta es:
Sí, pero no de la manera que podrías pensar.
Una lente mejor no puede convertir mágicamente un sensor de 5MP en un sensor de 8MP. No puede aumentar el número de píxeles físicos del sensor, mejorar su rango dinámico nativo ni eliminar el ruido que proviene del propio sensor.
Pero hay otro lado de la historia.
Un sensor sólo puede registrar la información óptica que le llega.
Si la lente ofrece detalles deficientes, contraste bajo, luz insuficiente o aberraciones mal controladas, incluso un sensor costoso tendrá que trabajar con información comprometida.
Por otro lado, una lente bien diseñada puede ayudar a que un sensor más asequible extraiga mucho más de lo que realmente es capaz de hacer.
Y esa distinción es extremadamente importante al diseñar una cámara sensible al costo.
El sensor no funciona solo
Resulta tentador pensar en el sensor como el “motor” de la cámara.
En realidad, el sistema de imágenes se acerca más a un equipo.
La lente recoge y organiza la luz.
El sensor convierte esa luz en señales eléctricas.
El ISP procesa esas señales.
Luego, el software y la IA interpretan la imagen resultante.
Si una parte de la cadena es débil, los demás componentes tienen que compensarlo.
Y la compensación tiene límites.
Imagine un sensor asequible que sea perfectamente capaz de resolver un nivel de detalle concreto.
Ahora coloque una lente de mala calidad delante.
La lente puede difuminar ese detalle antes de que llegue al sensor.
El sensor no puede registrar información que nunca le haya sido entregada.
Esta es la razón por la que comprar el sensor más caro y tratar la lente como un componente básico puede ser una estrategia sorprendentemente ineficiente.
Una lente mejor no agrega píxeles. Hace que los píxeles sean más útiles.
Ésta es la idea clave.
Supongamos que dos cámaras usan exactamente el mismo sensor.
La cámara A usa una lente mediocre.
La cámara B utiliza un mejor sistema óptico.
Las especificaciones del sensor no han cambiado.
Ambos todavía tienen la misma cantidad de píxeles.
Pero las imágenes pueden verse notablemente diferentes.
¿Por qué?
Porque el número de píxeles es sólo una parte de la historia.
El sistema óptico influye:
Resolución
Contraste
Transmisión de luz
Distorsión
Aberración cromática
Nitidez de los bordes
Uniformidad de imagen
Por lo tanto, una mejor lente puede ayudar al sensor a hacer un mejor uso de los píxeles que ya tiene.
Piénselo de esta manera:
Un almacén lleno de cajas vacías no significa que tengas más productos.
El sensor te da las cajas.
La lente ayuda a determinar cuánta información útil se guarda en su interior.

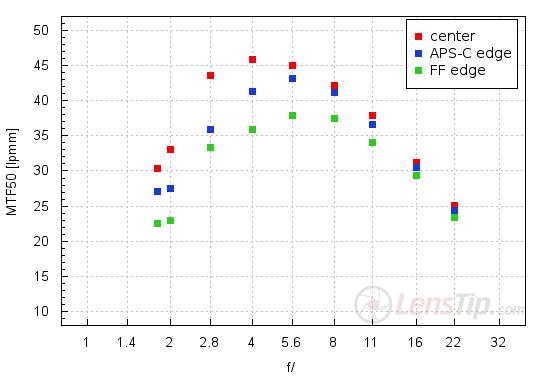

MTF: donde la lente se encuentra con el sensor
Aquí es dondeMTF (Función de transferencia de modulación)se vuelve útil.
MTF describe la eficacia con la que un sistema óptico conserva el contraste en diferentes niveles de detalle.
No es necesario convertirse en ingeniero óptico para comprender el significado práctico.
Una lente con buen rendimiento MTF puede preservar detalles finos con un contraste útil.
Una lente con un rendimiento MTF deficiente puede convertir esos detalles en patrones cada vez más débiles y borrosos.
Esto resulta particularmente importante con los sensores modernos, donde los tamaños de píxeles pueden ser muy pequeños.
Técnicamente, un sensor puede tener muchos píxeles, pero si la lente no puede resolver suficientes detalles espaciales, esos píxeles no se están utilizando de manera eficiente.
Ésta es una de las razones por las que un sistema óptico bien diseñado a veces puede hacer que una cámara se sienta "más nítida" aunque el sensor en sí no haya cambiado.
La lente no actualiza el sensor.
Simplemente es cada vez menos estorbo.

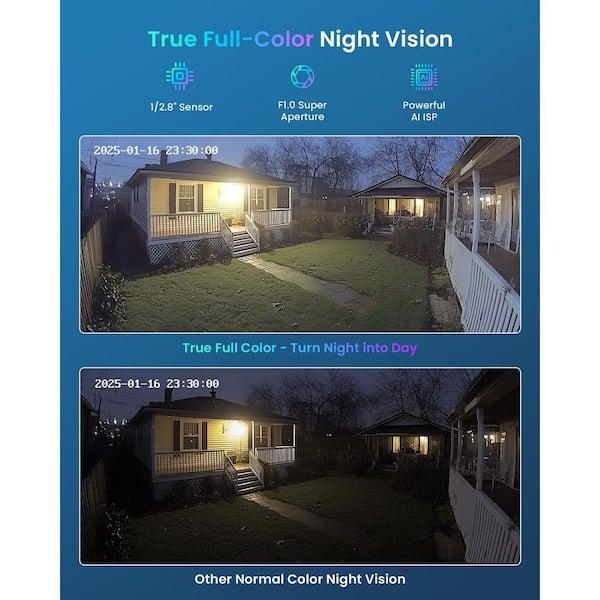

Más luz también puede cambiar el juego
La resolución no es el único problema.
El rendimiento en condiciones de poca luz es otra área donde la calidad de la lente es importante.
Una apertura más grande permite que llegue más luz al sensor.
Para aplicaciones como vigilancia de seguridad, monitoreo exterior, robótica o cámaras de vehículos, esto puede resultar particularmente valioso.
Considere dos cámaras que utilizan el mismo sensor.
Se utiliza una lente de apertura relativamente pequeña.
El otro utiliza una lente de mayor apertura con mejor capacidad de captación de luz.
En un ambiente luminoso, la diferencia puede no ser espectacular.
Por la noche, puede resultar mucho más evidente.
La segunda cámara puede mantener un nivel de ganancia más bajo, una mejor exposición e información de imagen más limpia.
Eso no significa que la lente haya mejorado las características de ruido del sensor.
Para empezar, significa que la lente le ha dado al sensor una mejor señal óptica.
Y a veces, eso es la mitad de la batalla.
Donde una mejor lente no puede ayudar
Es importante no exagerar esto.
Una mejor lente tiene límites.
Si el sensor tiene:
Pobre rango dinámico
Alto ruido de lectura
Baja eficiencia cuántica
Rendimiento de color limitado
Recuento de píxeles insuficiente
la lente no puede resolver completamente esos problemas.
Asimismo, una lente no puede convertir un sensor de baja resolución en un sensor de alta resolución.
No existe un equivalente óptico a actualizar secretamente el firmware del sensor.
Si alguien promete eso, sospeche.
La buena ingeniería óptica consiste en maximizar el rendimiento del sistema, no en realizar milagros.
La verdadera oportunidad es la combinación de sistemas
La pregunta más interesante no es:
"¿Qué es mejor, el sensor caro o la lente cara?"
Es:
"¿Cómo deben combinarse la lente y el sensor?"
Aquí es donde cobra valor el diseño óptico experimentado.
Una lente debe evaluarse según el sensor real:
Formato del sensor
Tamaño de píxel
Área de imagen activa
Requisitos de la CRA
Resolución requerida
Campo de visión
Apertura
Círculo de imagen
Por ejemplo, utilizar una lente de resolución extremadamente alta con un sensor de resolución relativamente baja puede proporcionar pocos beneficios prácticos.
Pero el uso de una lente mal adaptada con un sensor capaz puede dejar un rendimiento significativo sobre la mesa.
El punto óptimo está en algún punto intermedio.
Aquí es donde la optimización de costes se vuelve interesante
Para los fabricantes de cámaras, esto puede tener un impacto comercial importante.
Imagine que un producto necesita alcanzar un objetivo de calidad de imagen específico y al mismo tiempo mantenerse dentro de un costo de lista de materiales estricto.
El enfoque obvio suele ser:
"Compremos un sensor mejor".
A veces esa es la respuesta correcta.
Pero a veces el mejor enfoque es observar todo el sistema de imágenes.
¿Podría un mejor diseño óptico permitir que un sensor más asequible logre el resultado requerido?
¿Podría una apertura mayor mejorar el rendimiento en condiciones de poca luz lo suficiente como para reducir la necesidad de un procesamiento de imágenes agresivo?
¿Podría un mejor rendimiento del borde mejorar la detección de IA sin aumentar la resolución del sensor?
¿Podría una mejor combinación entre sensor y lente proporcionar la calidad de imagen requerida sin simplemente agregar más megapíxeles?
Estas son preguntas de ingeniería mucho más interesantes.
Y pueden tener un impacto directo en el costo del producto.
Una buena lente puede ser la actualización más inteligente
Es por eso que nosotros enÓptica BoshiA menudo miramos la cámara como un sistema óptico completo en lugar de evaluar la lente de forma aislada.
Una cámara de seguridad, un dron, una cámara para automóvil, un robot, una cámara industrial o un dispositivo de imágenes médicas pueden tener prioridades completamente diferentes.
La mejor solución óptica no es necesariamente la más cara.
Es el que le da al sensor el tipo de información adecuada para el trabajo.
En Boshi Optics, el desarrollo óptico y la fabricación cubren aplicaciones que incluyen vigilancia de seguridad, visión de IA, drones, imágenes de automóviles, dispositivos médicos y otros sistemas de imágenes. Este enfoque basado en aplicaciones ayuda a los ingenieros a equilibrar la resolución, la apertura, el campo de visión, el tamaño, la distorsión y otros requisitos en lugar de simplemente perseguir las especificaciones más altas.
Entonces, ¿puede una lente mejor hacer que un sensor más barato funcione mejor?
Sí, pero con una salvedad importante.
Una lente mejor no mejora físicamente el sensor.
Hace algo más realista:
Puede ayudar a que el sensor funcione más cerca de su potencial real.
Una buena óptica puede ofrecer mejores detalles, luz más útil, contraste más fuerte y una calidad de imagen más consistente al sensor.
Para el desarrollo de cámaras sensibles a los costos, esa puede ser una estrategia muy inteligente.
Porque a veces la respuesta no es:
"Compre un sensor más caro".
A veces es:
"Deja de hacer que el sensor funcione con una lente mediocre".
Y esa es una conversación que vale la pena tener antes de que el próximo proyecto de cámara quede encerrado en una lista de materiales.
