Cómo elegir una lente de endoscopio para su aplicación
Una lente de endoscopio tiene un trabajo difícil. Debe caber en un instrumento estrecho y al mismo tiempo producir una imagen que sea útil a corta distancia, a menudo en un espacio donde la iluminación y la ubicación están estrictamente limitadas.
Por lo tanto, elegir una lente para endoscopio no es simplemente una cuestión de seleccionar el diámetro más pequeño disponible o el campo de visión más amplio. Una lente que captura una escena amplia puede mostrar menos detalles por objeto. Es posible que un diseño optimizado para una distancia de trabajo particular no mantenga un objeto mucho más cercano o más lejano en un enfoque aceptable. Los límites mecánicos también pueden restringir las configuraciones ópticas disponibles para el diseñador.
Ya sea que la aplicación sea de imágenes médicas, inspección industrial u otra forma de visualización interna, el mejor punto de partida es definir qué debe revelar la cámara y bajo qué condiciones.
1. Definir la tarea y el objetivo de la inspección.
Empiece por describir lo que debe observar el endoscopio. ¿El objetivo es inspeccionar una superficie en busca de rayones, examinar una cavidad, identificar una pequeña característica o proporcionar una vista general de un espacio interno? El objetivo y la tarea determinan qué características de la imagen son más importantes.
Para un sistema de inspección de defectos, la capacidad de distinguir pequeños detalles puede ser más importante que capturar la escena más amplia posible. Para navegar a través de una cavidad o tubería, puede resultar útil una cobertura más amplia. Algunas aplicaciones necesitan ambos, lo que puede requerir compromisos o una arquitectura de cámara diferente.
Describa también el material y la superficie objetivo. Los objetos altamente reflectantes, transparentes, oscuros o texturizados pueden comportarse de manera diferente bajo la misma iluminación. Si el endoscopio va a funcionar en un líquido o detrás de una ventana protectora, infórmelo con antelación; la trayectoria óptica no es necesariamente equivalente a una configuración aérea ordinaria.
Las fotografías del objetivo, un boceto del espacio disponible y ejemplos de imágenes aceptables versus inaceptables suelen ser más útiles que una breve especificación por sí sola.
2. Campo de visión: ¿cuánto puede ver la lente?
El campo de visión (FOV) indica la extensión angular de la escena capturada por la lente. En aplicaciones de endoscopio, un campo de visión amplio puede ayudar al usuario a ver más área circundante sin mover tanto el instrumento.
Sin embargo, una cobertura más amplia no es automáticamente mejor. Cuando la resolución del sensor permanece fija, una escena más grande puede dejar menos píxeles en una característica pequeña. Los diseños de ángulo muy amplio también pueden introducir distorsión, lo que puede ser aceptable para la orientación visual pero menos adecuado cuando la geometría debe evaluarse con precisión.
Al especificar el FOV, aclare si el requisito es horizontal, vertical o diagonal. Indique el formato o modelo del sensor, porque la misma lente puede producir diferente cobertura con diferentes dimensiones del sensor. Si un objetivo debe caber dentro de la imagen a una distancia definida, proporcione también las dimensiones del objetivo y la distancia de trabajo.

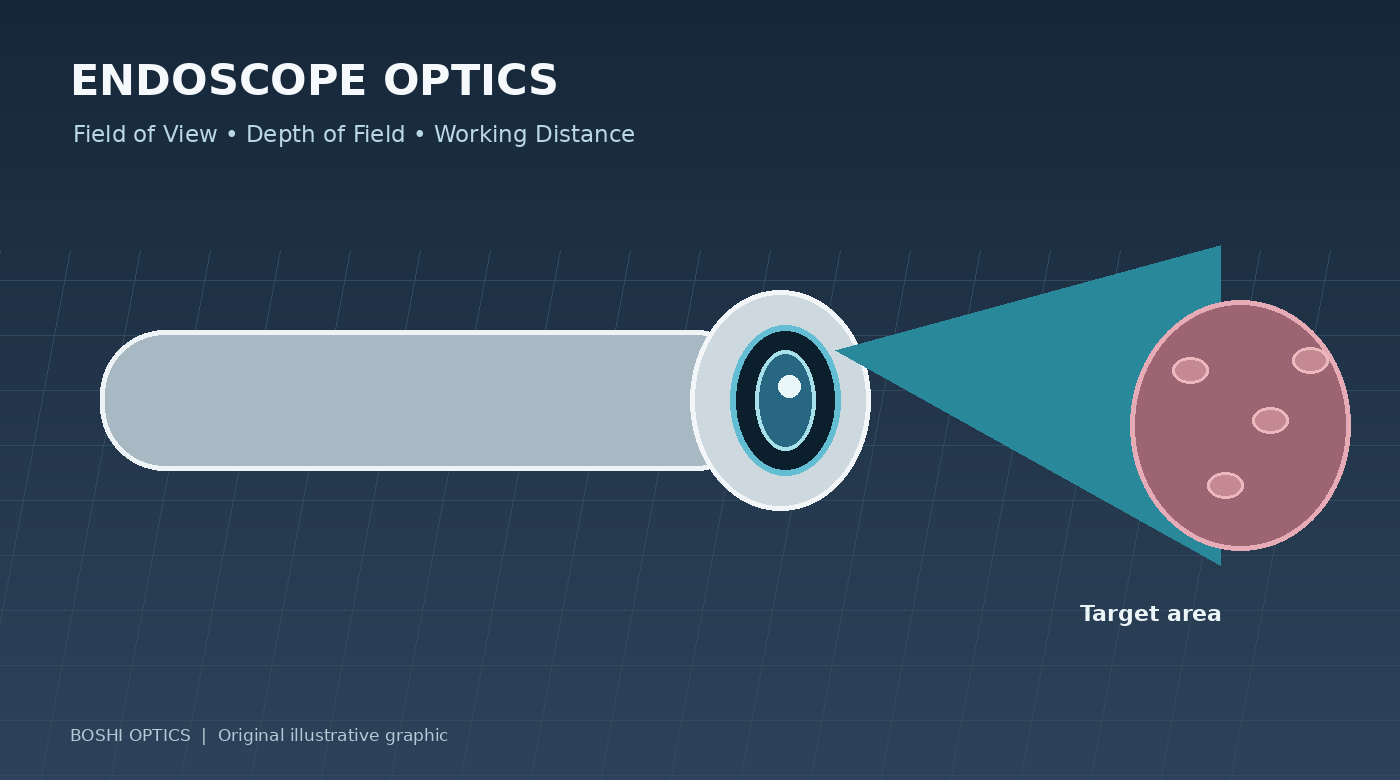

Un dibujo simple que muestre la punta de la lente, el objetivo y el área visible requerida puede ayudar al diseñador óptico a determinar si el campo de visión propuesto es apropiado.
3. La profundidad de campo y la distancia de trabajo están conectadas
La distancia de trabajo es la distancia desde la lente o un punto de referencia claramente especificado hasta el objetivo. La profundidad de campo (DOF) describe el rango de distancias del objeto en el que la imagen permanece aceptablemente nítida en condiciones definidas.
Estos dos parámetros deben discutirse juntos. Una lente optimizada para un rango de distancia estrecho puede proporcionar detalles intensos en el punto de inspección previsto, pero resulta menos útil cuando el objetivo se acerca o se aleja. Una mayor profundidad de campo puede mejorar la tolerancia a la variación de la distancia, aunque el resultado depende del diseño óptico, la apertura, la resolución del sensor y los criterios utilizados para definir una nitidez aceptable.
Para un endoscopio, es útil proporcionar la distancia de trabajo nominal, la distancia objetivo esperada más cercana y la distancia más lejana que debe permanecer utilizable. Si el instrumento debe inspeccionar tanto una superficie cercana como una cavidad más amplia, dígalo en lugar de proporcionar solo una distancia preferida.
Evite solicitar “DOF grande” sin describir el rango operativo real. Un rango de distancia numérico o algunas posiciones objetivo representativas hacen que el requisito sea más fácil de evaluar y probar.
4. Por qué es importante el medio óptico
Un sistema óptico diseñado para usarse en el aire puede comportarse de manera diferente cuando se usa en otro medio, como agua o un ambiente lleno de líquido. El índice de refracción del medio circundante cambia la forma en que la luz se curva en las interfaces ópticas y puede afectar el enfoque, el campo de visión aparente y otras características de la imagen.
Esto es particularmente importante cuando un endoscopio está destinado a inspección bajo el agua u otra aplicación donde la superficie óptica frontal entra en contacto con un medio diferente al aire. Es posible que probar una lente en el aire por sí sola no prediga completamente su comportamiento final en el entorno previsto.
Al describir la aplicación, especifique si la lente funcionará en el aire, en el agua o detrás de una ventana protectora transparente. Incluya el material y el grosor de la ventana, si lo conoce. Si el sistema va a estar sumergido, defina las distancias de trabajo relevantes y las condiciones bajo las cuales se debe evaluar la calidad de la imagen.
La configuración de prueba adecuada debe reflejar la aplicación final lo más fielmente posible. Para proyectos especializados, el equipo óptico y el cliente deben acordar el medio de referencia, la distancia objetivo, el procedimiento de enfoque y los criterios de aceptación de la calidad de la imagen antes de aprobar la muestra.
5. El diámetro y el diseño mecánico pueden limitar la solución óptica.
Las lentes de los endoscopios a menudo funcionan bajo limitaciones de tamaño exigentes. El diámetro exterior disponible y la longitud total afectan la cantidad de elementos ópticos que se pueden acomodar, cómo se ensambla la lente y cómo interactúa con el sensor de imagen y la carcasa circundante.
Un diámetro menor no es un objetivo aislado. Debe equilibrarse con el campo de visión, la calidad de la imagen, la profundidad de campo, la iluminación y la viabilidad de fabricación. Un diseño que sea técnicamente posible aún puede requerir compensaciones en cuanto a rendimiento, complejidad del ensamblaje o costo.
Proporcione el diámetro exterior máximo, la longitud disponible, la ubicación del sensor, la interfaz de montaje y cualquier restricción en la punta frontal. Si el endoscopio incluye fibras de iluminación o LEDs, incluya su posición y el espacio reservado para ellas. Estos componentes pueden influir en la disposición mecánica y en la luz que llega al objetivo.
Lo ideal es un dibujo acotado, pero un boceto claro puede respaldar una discusión inicial sobre la viabilidad. Identifique qué dimensiones son fijas y cuáles podrían ajustarse si se necesita una compensación óptica.
6. Resolución, iluminación y contraste de imagen.
La lente debe ofrecer suficientes detalles útiles para la tarea prevista, pero el sensor y la iluminación también influyen en la imagen final. Un sensor de alta resolución no puede compensar un contraste óptico insuficiente, un enfoque deficiente, movimiento o iluminación inadecuada.
Las imágenes endoscópicas a menudo implican un espacio restringido para la iluminación. El brillo puede variar según la escena y las superficies reflectantes pueden crear reflejos que oscurezcan los detalles. Por lo tanto, la lente, la exposición del sensor, la geometría de la iluminación y el procesamiento de imágenes deben evaluarse como un sistema.
Al definir la calidad de la imagen, describa la característica que debe resolverse, la distancia del objetivo y el área de la imagen donde el rendimiento es más importante. Si tiene un requisito mensurable, como un tamaño mínimo de característica o una prueba de calidad de imagen definida, compártalo. De lo contrario, proporcione imágenes representativas y explique qué es lo que el sistema actual no muestra.
Evite depender únicamente de una etiqueta de megapíxeles. La evaluación práctica con el sensor, la iluminación y el objetivo previstos es esencial antes de aprobar una lente para la producción.
7. Qué preparar antes de contactar con un fabricante de lentes
Una consulta productiva no requiere una prescripción óptica completa. Requiere suficiente información para evaluar la solicitud.
Prepare lo siguiente cuando esté disponible:
Aplicación y tipo de destino.
Modelo de sensor, dimensiones activas u hoja de datos
Campo de visión horizontal, vertical o diagonal requerido
Rango de distancia de trabajo nominal y permitido
Profundidad de campo requerida o tamaño mínimo de característica
Diámetro máximo de lente y longitud disponible
Medio operativo, ventana protectora y condiciones ambientales.
Disposición de la iluminación y longitud de onda, si procede.
Cantidad del prototipo, volumen de producción esperado, costo objetivo y cronograma.
Si tiene un módulo de endoscopio existente, las imágenes de muestra o una referencia física pueden aclarar lo que debe cambiar. Identifique las fortalezas y limitaciones actuales: tal vez la imagen sea nítida solo a una distancia, la punta sea demasiado grande o la cobertura de la escena sea insuficiente.
Esta información ayuda a determinar si se puede adaptar una lente existente o si se debe considerar un diseño óptico personalizado.
Conclusión: empezar con las condiciones reales de inspección
La selección de lentes para endoscopios es un equilibrio entre el rendimiento óptico y las limitaciones físicas. El campo de visión, la profundidad de campo, la distancia de trabajo, el medio circundante, las características del sensor, la iluminación y las dimensiones mecánicas deben definirse conjuntamente.
La especificación más útil no es necesariamente la más larga. Es el que describe la tarea de inspección real con suficiente claridad para que los ingenieros evalúen una solución práctica.
Óptica Boshi, parte de Shanghai Silk Optical Technology Co., Ltd., desarrolla y fabrica productos ópticos para aplicaciones de imágenes, incluida óptica personalizada relacionada con endoscopios. Para un nuevo proyecto, comparta la información del sensor, la envolvente mecánica, el rango de distancia de trabajo, la escena del objetivo y el medio operativo previsto.
Visita nuestropágina de productos personalizados para obtener más información sobre el desarrollo óptico personalizado, o contáctenos a través desitio web oficial(https://www.lensmanufacture.com/) para analizar sus requisitos.
