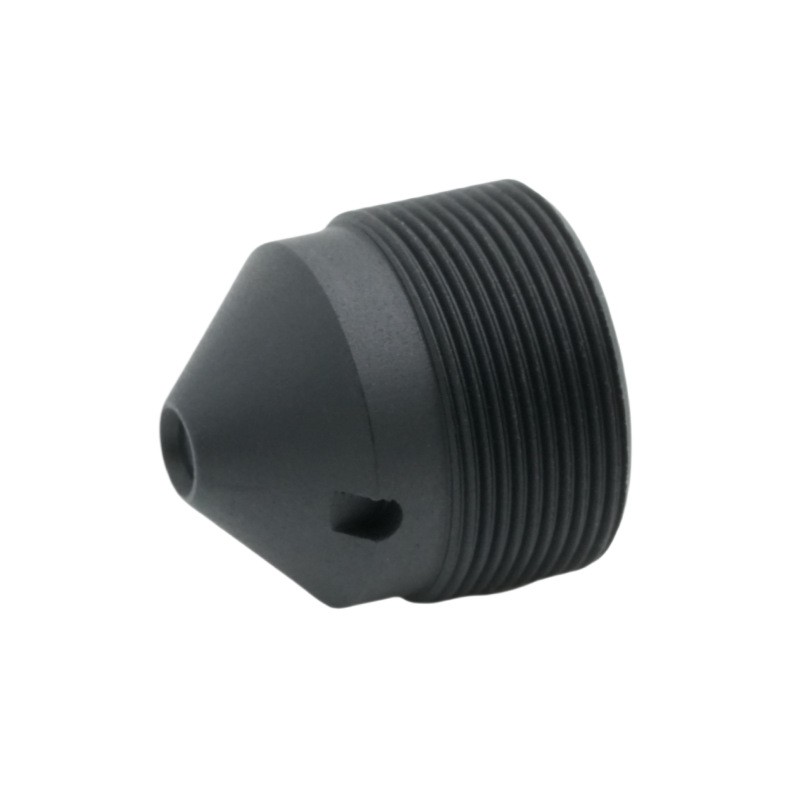

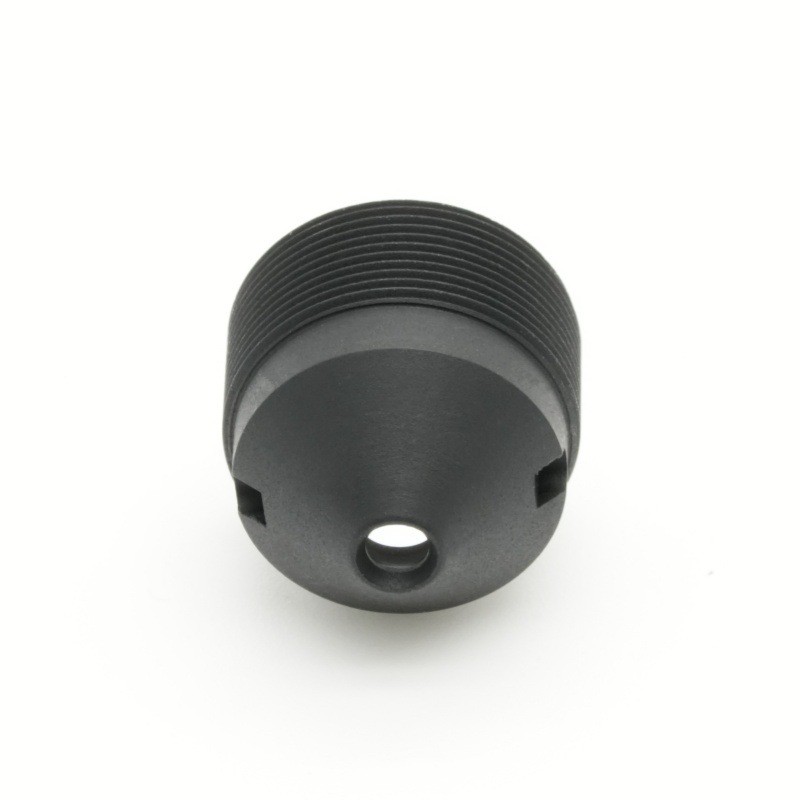

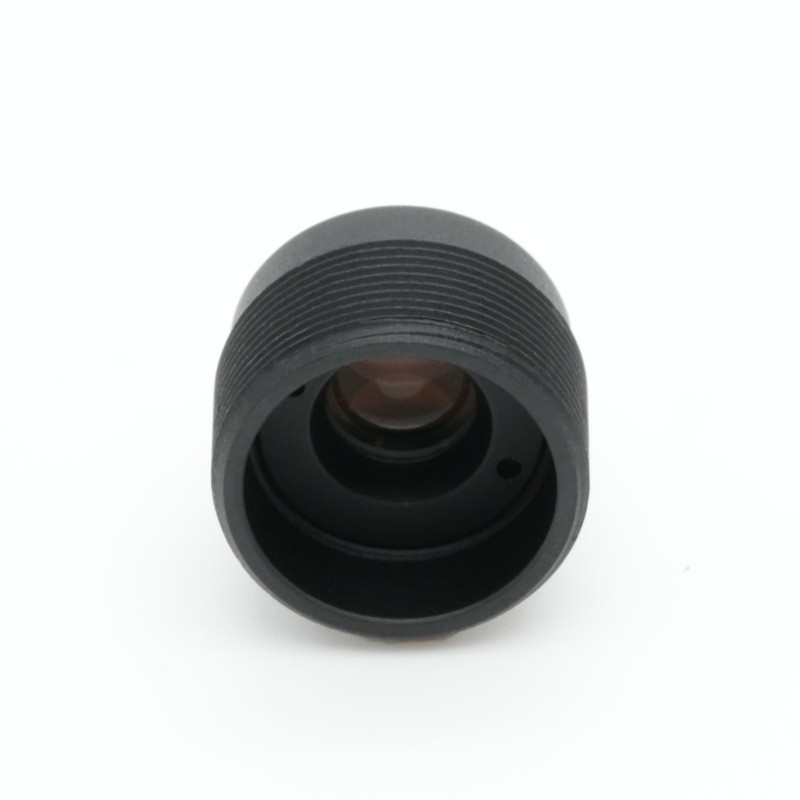

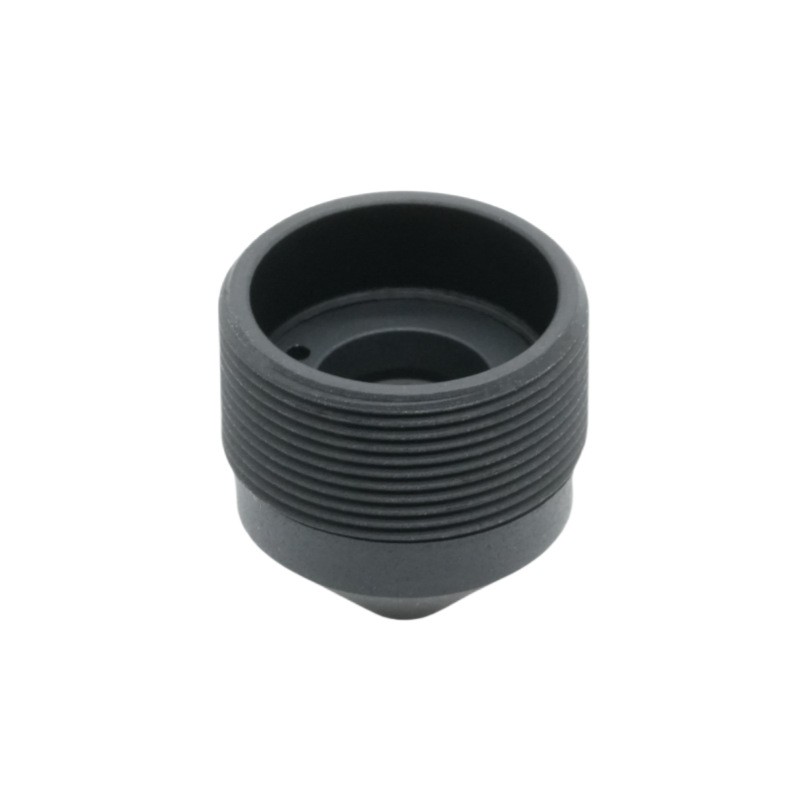

Lente cónica M7 de 6,2 mm

Resumen del producto

Fabricado porTecnología óptica BOSHI, esta confiable lente focal fija de 6,2 mm está diseñada para proyectos de seguridad OEM a gran escala y optimizada para el estándar de sensor de 1/2,7 pulgadas. Con una apertura fija de F2.6, esta óptica compacta en miniatura equilibra la capacidad de captación de luz y la profundidad de campo utilizable para implementaciones de ópticas de vigilancia de rango medio. Esta lente de placa profesional M7 adopta un diseño de lente de ángulo de rayo principal bajo que se mantiene por debajo de 15 grados y ofrece un alto rendimiento de lente de iluminación relativa para mejorar defectos comunes como viñeteado de esquinas y cambios de color que se observan con frecuencia en los componentes de mini cámaras IP comunes. Ofrece un campo de visión diagonal de 74 grados para admitir el reconocimiento de objetos y la identificación del cuerpo humano, y su amplia tolerancia del círculo de imagen compensa la desviación del ensamblaje durante la fabricación de módulos de alta velocidad. BOSHI Optical Technology lleva a cabo una verificación óptica y mecánica por lotes completos para cada lente de placa de seguridad OEM, para lograr imágenes estables las 24 horas del día para hardware de monitoreo residencial y comercial en interiores. Optimizado para líneas de montaje automatizadas, este componente óptico se adapta a cámaras Wi-Fi, módulos IP compactos y múltiples dispositivos de vigilancia de uso general.

Descripción detallada del producto

Análisis de parámetros

1. Lente focal fija de 6,2 mm con EFL 6,2 ± 5 por ciento.Esta distancia focal fija media está especialmente calibrada para ópticas de vigilancia de rango medio. No creará una distorsión severa de los bordes como las ópticas ultra anchas, ni sacrificará la cobertura de la escena como lo hacen los lentes teleobjetivos compactos. Bajo la altura de instalación del monitoreo de montaje en pared convencional, esta distancia focal permite una identificación clara de la figura humana y los bienes dentro de una distancia de observación de 3 a 8 metros. Funciona bien para entradas, espacios de oficinas y locales comerciales y evita los compromisos de rendimiento que suponen los objetivos compactos ultra gran angular o teleobjetivo.

2. Apertura fija F2.6 con F/NO 2.6±5 por ciento.Esta especificación de iris fijo se adapta a escenarios de uso de vigilancia diario. Esta apertura fija de F2.6 garantiza una recepción de luz estable en condiciones de iluminación ambiental interior normal, manteniendo al mismo tiempo una profundidad de campo satisfactoria. Múltiples objetivos a diferentes distancias dentro del encuadre pueden mantener la nitidez simultáneamente. Evita los riesgos de desenfoque provocados por una apertura excesivamente grande de ópticas compactas en miniatura.

3. Optimización de lentes con formato de 1/2,7 pulgadas.El sistema óptico completo obtiene simulación y ajuste dirigido a un sensor de 1/2,7 pulgadas. Su círculo de imagen máximo de Ø7,0 mm crea un margen de seguridad suficiente más allá del área de trabajo activa del sensor. Al integrar esta lente de placa M7 en módulos de cámara, el desplazamiento de posición menor generado por el equipo SMT automatizado no puede causar viñeteado mecánico y aumenta efectivamente el rendimiento de la producción en masa para los clientes OEM de cámaras.

4. Especificación del campo de visión con 74 grados en diagonal, 62 grados en horizontal y 33,5 grados en vertical.Este parámetro de ángulo está calibrado para aplicaciones de seguridad reales. La vista horizontal de 62 grados satisface la mayoría de los requisitos de monitoreo de montaje en pared para oficinas y tiendas minoristas. Su ángulo vertical adapta la altura de instalación estándar y evita el desperdicio de recursos de píxeles en el techo redundante o en el área de imagen del suelo.

5. Lente con ángulo de rayo principal bajo con CRA<15 grados.Esto representa un mérito competitivo clave de este componente de mini cámara IP. Muchos lentes compactos de bajo costo tienen un alto valor CRA. Cuando se combina con sensores CMOS convencionales, una CRA alta producirá una tonalidad de color en las esquinas, una disminución de la sensibilidad y un brillo desigual. Controlado por debajo de 15 grados, este diseño de lente reduce en gran medida dichos defectos ópticos.

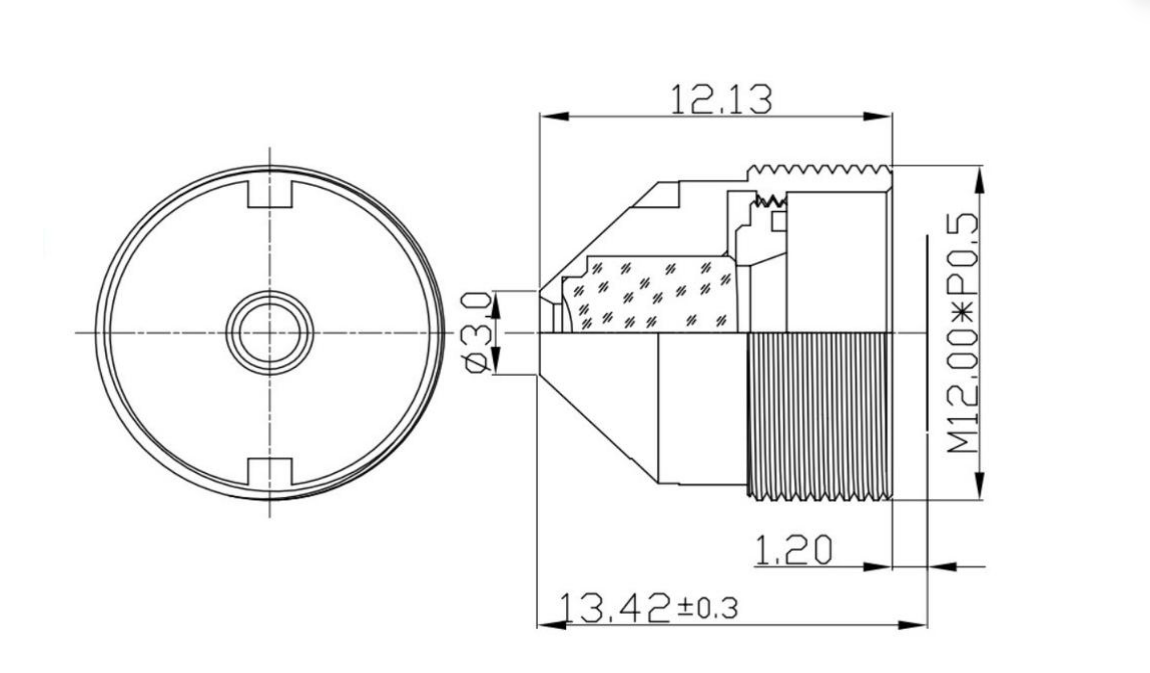

6. Especificaciones mecánicas para lentes de placa M7.TTL alcanza 13,42 ± 0,3 mm y BFL alcanza 6,5 ​​± 0,2 mm. La longitud total de la pista y la distancia focal trasera siguen una estricta gestión de tolerancia. La dimensión general compacta permite un diseño de módulo en miniatura altamente integrado. Las tolerancias mecánicas precisas ofrecen un rendimiento óptico constante después del montaje atornillado automatizado para pedidos masivos de lentes de placa de seguridad OEM.

7. Índice de distorsión e iluminación.La distorsión televisiva se sitúa en el 12,00 por ciento y la iluminación relativa alcanza el 58,0 por ciento. El nivel de distorsión se ajusta para la grabación de videovigilancia y evita que la escena se estire de forma antinatural. El rendimiento de la lente con iluminación relativa alta del 58,0 por ciento mantiene el brillo adecuado en las esquinas de la imagen y reduce la carga de trabajo del algoritmo ISP para la corrección de bordes oscuros.

Principales ventajas de rendimiento de la tecnología óptica BOSHI

1. El diseño combinado de lente focal fija madura de 6,2 mm y apertura fija F2.6 brinda un rendimiento óptico equilibrado para ópticas de vigilancia de rango medio. La lente mantiene una salida estable en condiciones diurnas brillantes y en ambientes interiores oscuros. Puede desbloquear completamente la capacidad de imágenes de lentes de formato de 1/2,7 pulgadas sin una gran dependencia de la corrección del software ISP.

2. Como óptica compacta en miniatura equipada con un círculo de imagen ampliado de 7,0 mm, esta lente de placa M7 proporciona tolerancia a errores de montaje. Una ligera desviación de posición durante el ensamblaje del módulo de masa no formará esquinas oscuras en la imagen y reducirá la proporción de productos defectuosos para los fabricantes OEM de cámaras.

3. La característica nativa de la lente con ángulo de rayo principal bajo coopera con índices de lente de iluminación relativa altos. El producto logra un brillo y una consistencia de color favorables desde el centro de la imagen hacia las esquinas. Resuelve eficientemente los problemas de sombreado de esquinas y cambio de color que afectan a muchos componentes de mini cámaras IP de la competencia.

4. La estructura mecánica se optimiza para los procedimientos automatizados de producción en masa. BOSHI Optical Technology implementa una inspección por muestreo que cubre índices ópticos y dimensiones mecánicas para cada lote de lentes de placa de seguridad OEM. Se puede garantizar un rendimiento estable del producto para proyectos de vigilancia OEM y ODM de gran volumen.

5. El nivel moderado de distorsión de la televisión y el rendimiento de la iluminación de los bordes reducen la demanda de algoritmos complejos de corrección de imágenes. Las cámaras ensambladas con esta lente pueden generar secuencias de video de vigilancia naturales y ahorrar recursos informáticos del chip para otros módulos funcionales.

Escenarios de aplicación objetivo

1. Equipos comerciales de vigilancia interior.Esto cubre cámaras antirrobo para comercios minoristas, módulos de monitoreo de oficinas y cámaras IP compactas para pasillos de vestíbulos. Como óptica de vigilancia de rango medio, esta lente de placa de seguridad OEM combina perfectamente con lentes de formato de 1/2,7 pulgadas. Al ser un componente calificado de mini cámara IP, captura detalles claros de objetos y cuerpos humanos para zonas públicas de tamaño mediano.

2. Dispositivos inteligentes de seguridad para el hogar.El rango de aplicación incluye cámaras de monitoreo Wi-Fi domésticas y módulos de cámaras auxiliares de entrada de edificios. Beneficiándose de un marco óptico en miniatura compacto y una característica de lente de ángulo de rayo principal bajo, esta lente de placa M7 puede adaptar el hardware de la cámara doméstica con un espacio de instalación interno limitado.

3. Mini sistemas de visión integrados.Admite cámaras auxiliares de control de acceso y módulos de recopilación de imágenes de tamaño pequeño que adoptan la interfaz M7. La lente focal fija de 6,2 mm ofrece un aumento adecuado para trabajos de observación de objetos a corta y media distancia.

4. Proyectos de cámaras de vigilancia OEM de gran volumen.Se aplica a las cámaras de seguridad IP y analógicas producidas en masa. BOSHI Optical Technology proporciona una solución óptica rentable. Esta lente de apertura fija F2.6 se puede integrar en el hardware de cámara terminado para marcas de productos de seguridad globales.
