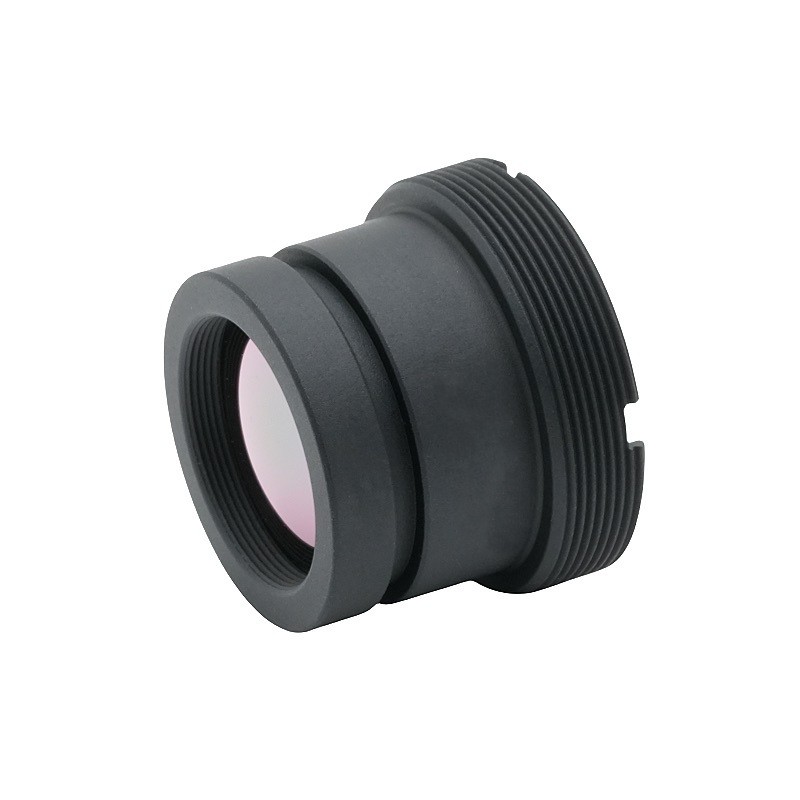

Lente térmica infrarroja de 13 mm

Esta lente de 13 mm F1.0 es desarrollada y suministrada por ShangHai SILK Optical Technology CO., LTD. Optimizada para el espectro infrarrojo de onda larga de 8 a 12 μm, esta lente térmica no refrigerada combina perfectamente con una resolución de 640 × 512 con un tamaño de píxel de 12 μm. Con una rápida apertura F1.0, la lente captura eficientemente la débil radiación infrarroja para ofrecer imágenes térmicas claras en condiciones de bajo contraste. Equipada con un elemento óptico frontal con clasificación IP67 y un revestimiento AR duradero en las superficies expuestas, esta lente térmica mantiene un rendimiento estable en entornos exteriores hostiles. Admite un rango de enfoque desde 1 metro hasta el infinito, con una amplia adaptabilidad a la temperatura de funcionamiento de -40 ℃ a +80 ℃. Diseñado con una interfaz de montura compacta M20×0,5, el objetivo equilibra una alta transmitancia y una baja distorsión. ShangHai SLIK Optical Technology CO., LTD implementa una estricta calibración óptica para garantizar una calidad óptica constante para la integración de dispositivos de imágenes térmicas de volumen.

Enviar Consulta

Descripción del Producto

Descripción detallada del producto

1. Parámetro

Longitud focal y apertura:Distancia focal fija de 13 mm combinada con una apertura ultrarrápida F1.0. La gran apertura maximiza la entrada de fotones infrarrojos, mejorando significativamente la relación señal-ruido de los sensores térmicos.

Espectro de trabajo:Infrarrojo de onda larga (LWIR) de 8 a 12 μm, la principal ventana de transmisión atmosférica para la detección térmica pasiva.

Compatibilidad del detector:Coincide con detectores de resolución de 640 × 512 con una separación de píxeles de 12 μm, formando un campo de visión diagonal de 40,7° (horizontal: 32,6°, vertical: 26,3°) para observación de rango medio.

Especificaciones mecánicas y ambientales:Montura M20×0,5 para un fácil montaje; El elemento frontal alcanza la protección de ingreso IP67. La temperatura de funcionamiento abarca -40 ℃ ~ +80 ℃, adaptándose a escenarios exteriores de frío y calor extremos. El rango de enfoque abarca desde 1 m hasta el infinito y admite objetivos térmicos tanto cercanos como lejanos.

Índice óptico:≥86% de transmitancia general, ≥75% de iluminación relativa; Distorsión controlada dentro de ≤-1,5%. La óptica expuesta adopta un revestimiento antirreflectante (AR) para reducir la pérdida por reflexión de la superficie.

Parámetro	Valor
Longitud focal	13mm
F/#	F1.0
Detectores compatibles	640×512, 12μm
Revestimiento óptico expuesto	Arkansas
Campo de visión	40,7°(Profundidad) × 32,6°(Alto) × 26,3°(V)
Rango de enfoque	1 metro ~ ∞
Temperatura de funcionamiento	-40°C ~ +80°C
Iluminación relativa	≥ 75%
Distorsión	≤ -1,5%
Transmitancia	≥ 86%
Montar	M20 × 0,5
Clasificación de protección de ingreso del elemento frontal	IP67
Longitud de onda	8 ~ 12 μm

2. Ventajas de rendimiento

Sensibilidad térmica superior en condiciones de poca luz:La gran apertura F1.0 recoge mucha más energía infrarroja en comparación con las lentes infrarrojas de número F más lentas, lo que mejora la claridad de la imagen en distancias de detección largas.

Eexcelente uniformidad óptica:La alta iluminación relativa garantiza un brillo constante en todo el marco de la imagen, evitando las esquinas oscuras. La baja distorsión conserva la verdadera geometría del objetivo para la medición y el reconocimiento.

Alta eficiencia espectral:El recubrimiento AR más una transmitancia ≥86% minimiza la pérdida de energía infrarroja, liberando completamente el potencial de los detectores térmicos no refrigerados.

Robusta adaptabilidad ambiental:El diseño de lente frontal IP67 a prueba de agua y polvo elimina la necesidad de ventanas protectoras externas adicionales para muchas instalaciones. El amplio rango de temperatura evita el desenfoque y el cambio de rendimiento en condiciones de temperatura ambiente extrema.

Fácil integración compacta:El soporte estándar M20×0,5 permite una integración perfecta en cámaras térmicas miniaturizadas desarrolladas por socios del sistema.

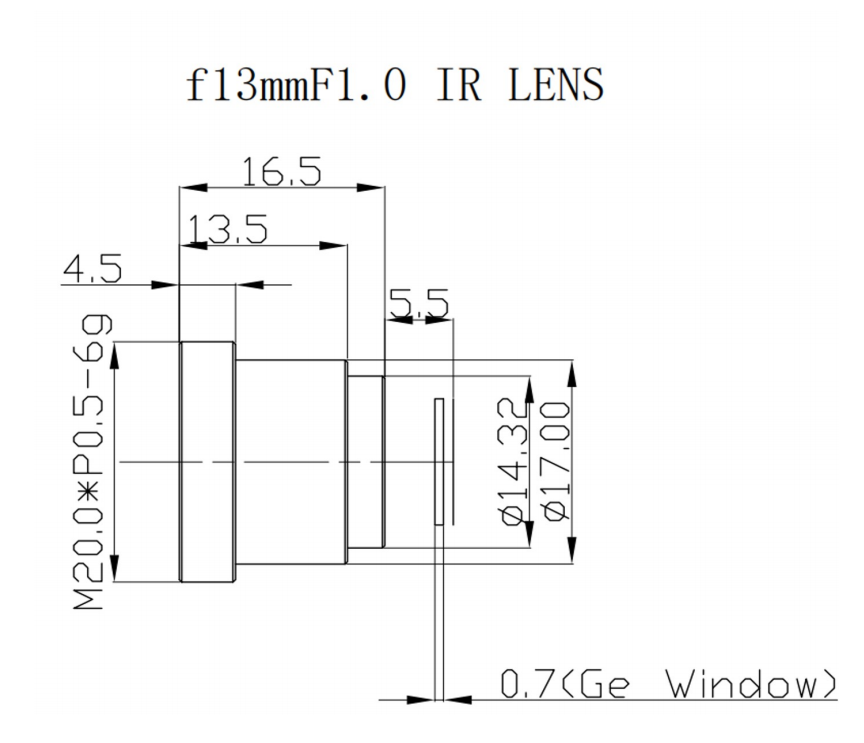

13mm Infrared Thermal Lens

3.Campos de aplicación

Seguridad fronteriza y vigilancia perimetral:Monitoreo térmico exterior para detección de intrusos día y noche.

Mantenimiento predictivo industrial:Detectar fallas por sobrecalentamiento de equipos eléctricos, maquinaria y tuberías.

Visión térmica automotriz:Sistemas de asistencia a la conducción con visión nocturna infrarroja del mercado de accesorios.

Sistemas no tripulados:Cargas útiles térmicas para pequeños UAV, vehículos terrestres no tripulados para búsqueda y rescate.

Prevención de incendios y vigilancia forestal:Identificación temprana de focos ocultos de incendio.

Auditoría energética del edificio:Inspección térmica para detectar pérdidas de calor, fugas de aire y defectos de aislamiento.

Vigilancia marina:Detección de objetivos marítimos diurnos y nocturnos en condiciones de niebla.

ShangHai SILK Optical Technology CO., LTD proporciona esta serie de lentes térmicas LWIR con control de calidad estandarizado y soporte de servicio personalizable para satisfacer las demandas de producción en masa de los fabricantes de imágenes térmicas a nivel mundial.
