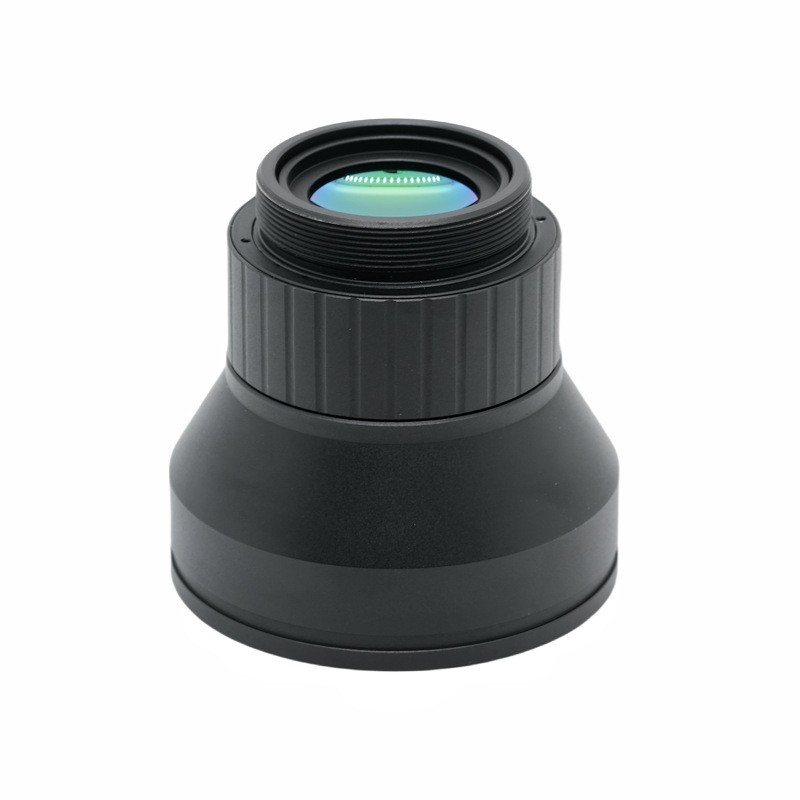

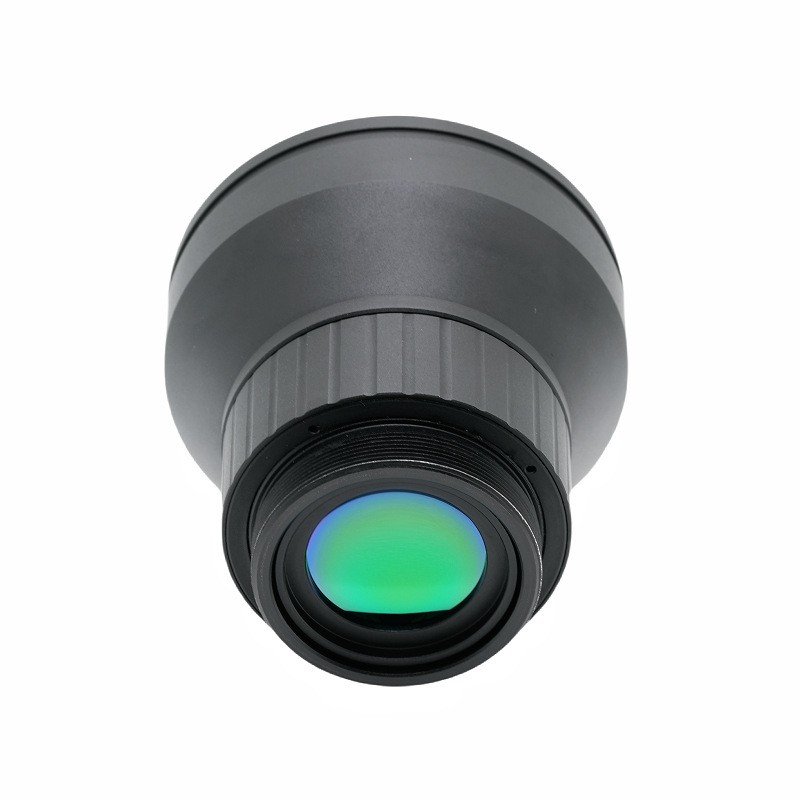

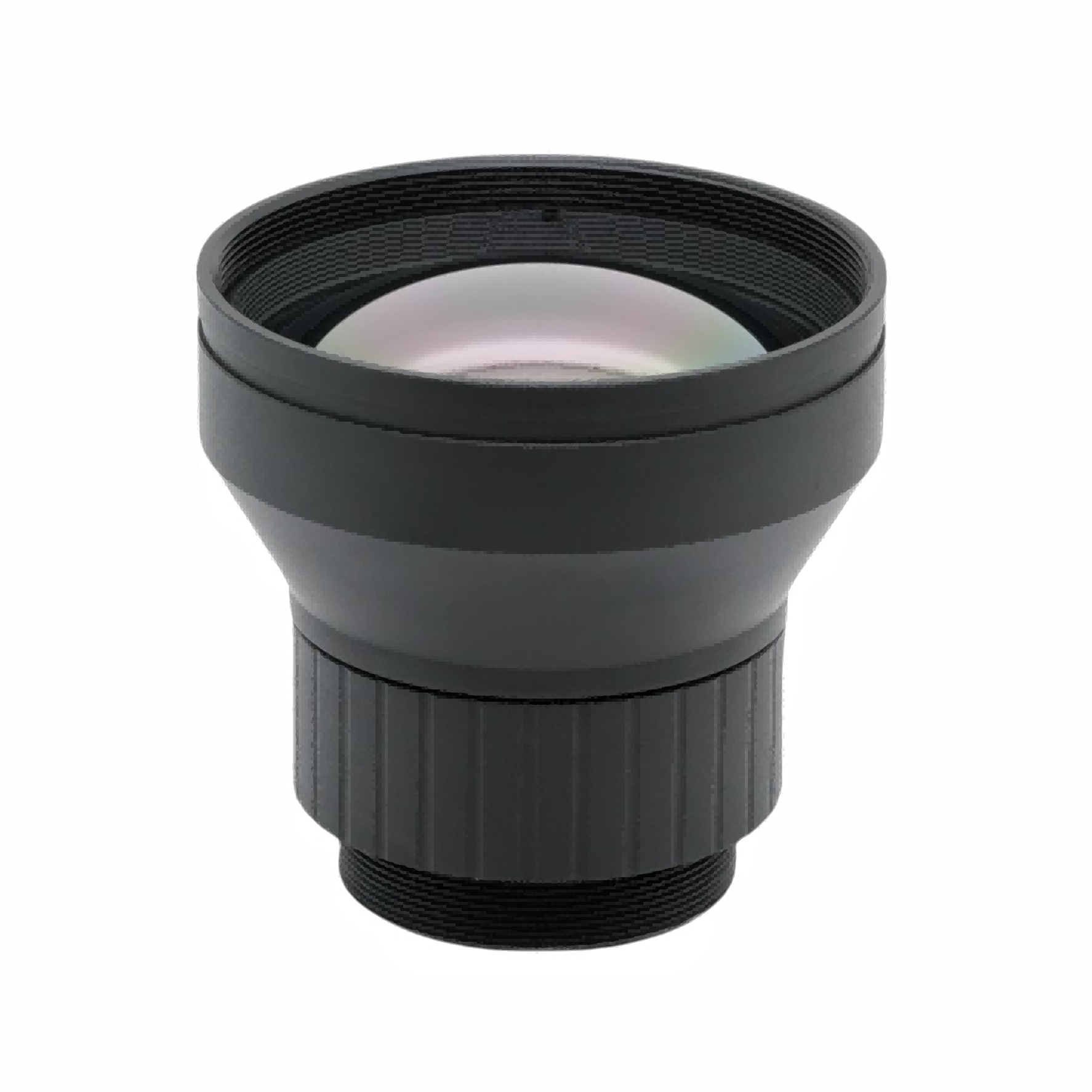

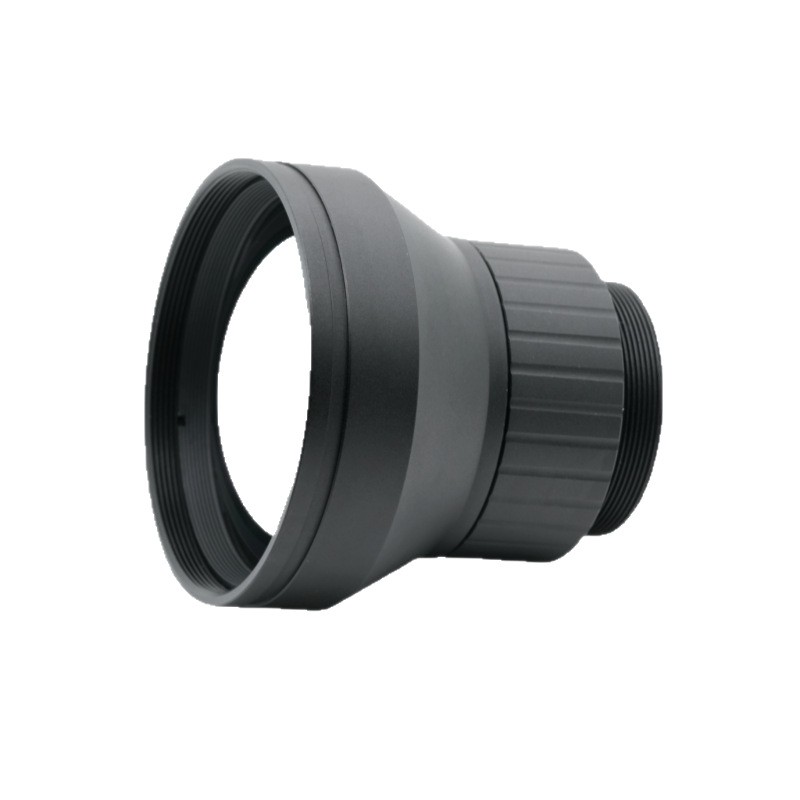

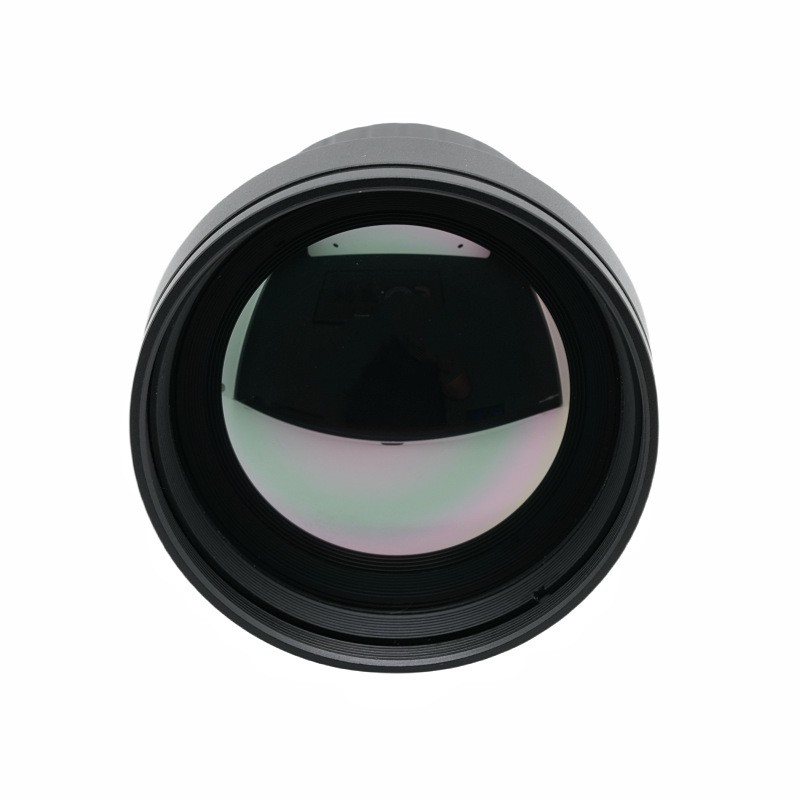

Lente de imagen térmica de distancia focal de 50 mm

Breve descripción del producto

Esta lente termográfica de alto rendimiento ha sido desarrollada y fabricada por BOSHI Optical Technology y está diseñada para dispositivos de imágenes térmicas infrarrojas de onda larga no refrigerados. Al adoptar una distancia focal de 50 mm junto con una gran apertura brillante de F1.0, este lente de imagen térmica posee una excelente capacidad de recolección de luz para hacer frente a escenarios de detección térmica con poca luz. El producto combina con detectores de infrarrojos de 640 × 512,12 μm y funciona en la clásica banda espectral infrarroja de onda larga de 8‑12 μm.

El componente óptico frontal alcanza la clasificación de impermeabilidad IP67. El producto puede funcionar de manera estable dentro del rango de temperatura desde -40 grados Celsius hasta más 80 grados Celsius. Admite ajuste de enfoque que abarca desde dos metros hasta el infinito. La transmitancia se mantiene por encima del 90 por ciento, mientras que la iluminación relativa alcanza no menos del 94 por ciento, lo que puede producir imágenes térmicas uniformes y claras. Esta lente infrarroja se adapta a escenarios que incluyen monitoreo exterior, seguridad perimetral y observación térmica. Ofrece un rendimiento óptico estable y confiable para diversos sistemas de imágenes infrarrojas que funcionan en condiciones de trabajo difíciles.

Descripción detallada del producto

Parámetro

1. Especificaciones ópticas

Equipada con una distancia focal de 50 mm y una gran apertura F1.0, esta lente infrarroja de onda larga funciona dentro de una banda espectral de 8 a 12 μm. Está optimizado para emparejarse con un detector de 640 × 512 con un tamaño de píxel de 12 μm. Su campo de visión diagonal es de 11,27 grados, el campo de visión horizontal es de 8,8 grados y el campo de visión vertical es de 7,0 grados. Esta configuración del campo de visión crea un rango de cobertura adecuado y satisface los requisitos de uso de la observación térmica a larga distancia. La tecnología óptica BOSHI completa la simulación óptica y la verificación repetida de esta lente termográfica para equilibrar el tamaño de apertura, la distancia de detección y el rango de imagen.

2. Especificaciones mecánicas y ambientales

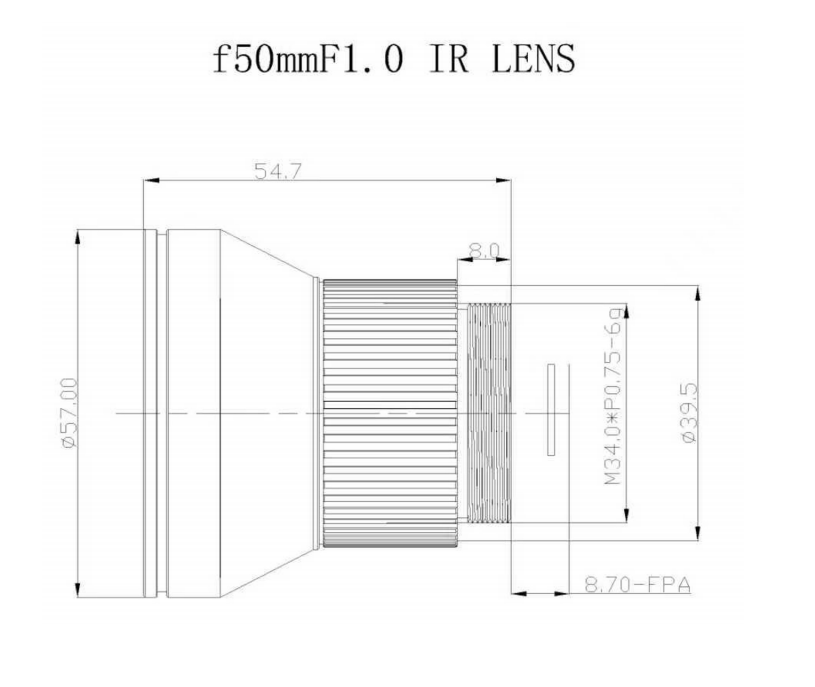

La lente utiliza una estructura de montaje M34×0,75 para realizar una instalación y acoplamiento convenientes para diferentes hosts de equipos. El rango de ajuste del enfoque abarca desde dos metros hasta el infinito. El elemento frontal obtiene capacidad de protección de ingreso IP67. La temperatura de funcionamiento permitida oscila entre -40 grados Celsius y más 80 grados Celsius para adaptarse a entornos de campo de alta y baja temperatura. Las superficies ópticas expuestas se procesan con un revestimiento antirreflectante AR para reducir la pérdida de reflexión de energía infrarroja. BOSHI Optical Technology lleva a cabo pruebas de refuerzo de estructura mecánica y confiabilidad ambiental para esta lente infrarroja no refrigerada.

3. Especificaciones de calidad de imagen

El índice de transmitancia no es inferior al 90 por ciento. La iluminación relativa se mantiene al menos en un 94 por ciento. El valor de distorsión se controla dentro de menos 1,0 por ciento. La tecnología óptica BOSHI establece estrictos estándares de inspección de producción para esta lente de 8‑12 μm. Cada lente termográfica terminada se someterá a pruebas ópticas de varios elementos para garantizar una calidad de salida de imagen estable y consistente en entregas masivas.

Ventajas de rendimiento

1. Excelente rendimiento de captación de luz

El diseño de gran apertura F1.0 de esta lente termográfica aumenta significativamente la cantidad de entrada de fotones infrarrojos. Cuando la señal de radiación térmica es débil en el entorno de trabajo, la relación señal-ruido de la imagen térmica se puede mejorar de manera efectiva. Una señal infrarroja más válida ingresa al detector de 640 × 512, por lo que el contorno del objetivo y la característica de temperatura se pueden distinguir más claramente. La tecnología óptica BOSHI optimiza el diseño del grupo de lentes internos para aprovechar al máximo el rendimiento de gran apertura sin sacrificar otros indicadores ópticos.

2. Uniformidad de imagen fina

El revestimiento antirreflectante AR aumenta la transmitancia a más del 90 por ciento y maximiza la tasa de utilización de la energía infrarroja. Una iluminación relativa superior al 94 por ciento frena el fenómeno de oscurecimiento de las esquinas de la imagen. Toda la imagen formada en la superficie del detector mantiene un brillo uniforme. Los usuarios no encontrarán áreas parcialmente oscuras al observar objetivos. Esta lente infrarroja de onda larga mantiene un efecto de imagen uniforme, ya sea para inspección cercana o monitoreo a larga distancia.

3. Gran confiabilidad para ambientes hostiles

Al beneficiarse del nivel de protección IP67 del elemento frontal, el polvo y el agua se pueden mantener alejados de las piezas ópticas clave. El amplio rango de temperatura de funcionamiento permite que la lente infrarroja no refrigerada funcione normalmente en veranos calurosos y inviernos helados. El producto admite trabajo continuo al aire libre las 24 horas del día. La tecnología óptica BOSHI completa la verificación a prueba de polvo, agua y impacto de temperatura, por lo que la lente puede mantener un rendimiento estable en condiciones climáticas exteriores complejas.

4. Capacidad óptica de baja distorsión

La distorsión se controla dentro de menos 1,0 por ciento. La deformación geométrica de la imagen se mantiene en un nivel bajo. Cuando los operadores implementan mediciones de tamaño y observación de posición para objetivos térmicos, se puede reducir la desviación de medición causada por la distorsión de la lente. Esta característica hace que estoLente termográfica de 50 mmAdecuado para escenarios que requieren análisis de objetivos de alta precisión.

5. Amplia capacidad de ajuste de enfoque

El intervalo de enfoque desde dos metros hasta el infinito se logra mediante un mecanismo de enfoque mecánico. La misma lente con montura M34 puede obtener imágenes claras de objetos controlados a corta distancia, así como de objetivos monitoreados a larga distancia. Los integradores de sistemas no necesitan reemplazar el hardware de las lentes al cambiar la distancia de observación, lo que mejora la flexibilidad de la aplicación del equipo.

Campos de aplicación

1. Seguridad perimetral y vigilancia de fronteras

Esta lente termográfica está integrada en grandes cantidades en cámaras térmicas para exteriores. Basándose en la función de detección en todo clima, realiza identificación de intrusiones y alerta temprana perimetral día y noche. En condiciones de oscuridad total, niebla o condiciones de poca iluminación, el detector de 640 × 512 combinado con esta lente infrarroja de onda larga puede capturar la señal de calor de los objetos intrusos. BOSHI Optical Technology proporciona este componente óptico a muchos fabricantes de equipos de seguridad para construir sistemas de defensa perimetral.

2. Inspección térmica industrial

La lente infrarroja no refrigerada sirve para controlar la temperatura de equipos industriales. Puede capturar puntos de calor anormales para realizar un diagnóstico de fallas de sobrecalentamiento. Los escenarios de uso típicos incluyen verificación del estado de los equipos de fábrica, monitoreo de equipos de centrales eléctricas e inspección de fugas de calor en tuberías. La alta transmitancia que aporta el recubrimiento AR garantiza una restauración precisa de la información sobre la temperatura del objeto y ayuda al personal a encontrar riesgos ocultos en los equipos con antelación.

3. Observación al aire libre y búsqueda de rescate.

La lente de 8‑12 μm se ensambla en dispositivos de observación por infrarrojos. Realiza alertas tempranas sobre peligros de incendios forestales, así como misiones de búsqueda y rescate sobre el terreno. En entornos nocturnos o con mucha niebla, donde la luz visible no funciona, la distancia focal de 50 mm ofrece una capacidad de observación adecuada a larga distancia para localizar fuentes de calor, como puntos de incendio y personal atrapado. La protección IP67 hace que la lente se adapte al clima complejo al aire libre en los sitios de rescate.

4. Sistema de infrarrojos montado en el vehículo

Esta lente termográfica F1.0 coincide con los módulos térmicos instalados en vehículos. Las plataformas de los vehículos a menudo enfrentan vibraciones bruscas y cambios bruscos de temperatura. La estructura mecánica y el rendimiento ambiental verificados por la tecnología óptica BOSHI hacen que la lente produzca un efecto óptico infrarrojo estable en condiciones climáticas y de carretera complicadas. Ayuda a los sistemas del vehículo a percibir los objetivos térmicos circundantes.

5. Conjunto de cámara infrarroja no refrigerada

Óptica BOSHITechnology suministra esta lente termográfica con montura M34 como componente óptico central para fabricantes de cámaras térmicas OEM y ODM. Los socios pueden completar el ensamblaje del producto de la cámara combinando esta lente con un detector de 640 × 512 y módulos de circuito. El producto admite ajustes personalizados según los requisitos del sistema y satisface las demandas de producción en masa de los fabricantes de cámaras infrarrojas.
