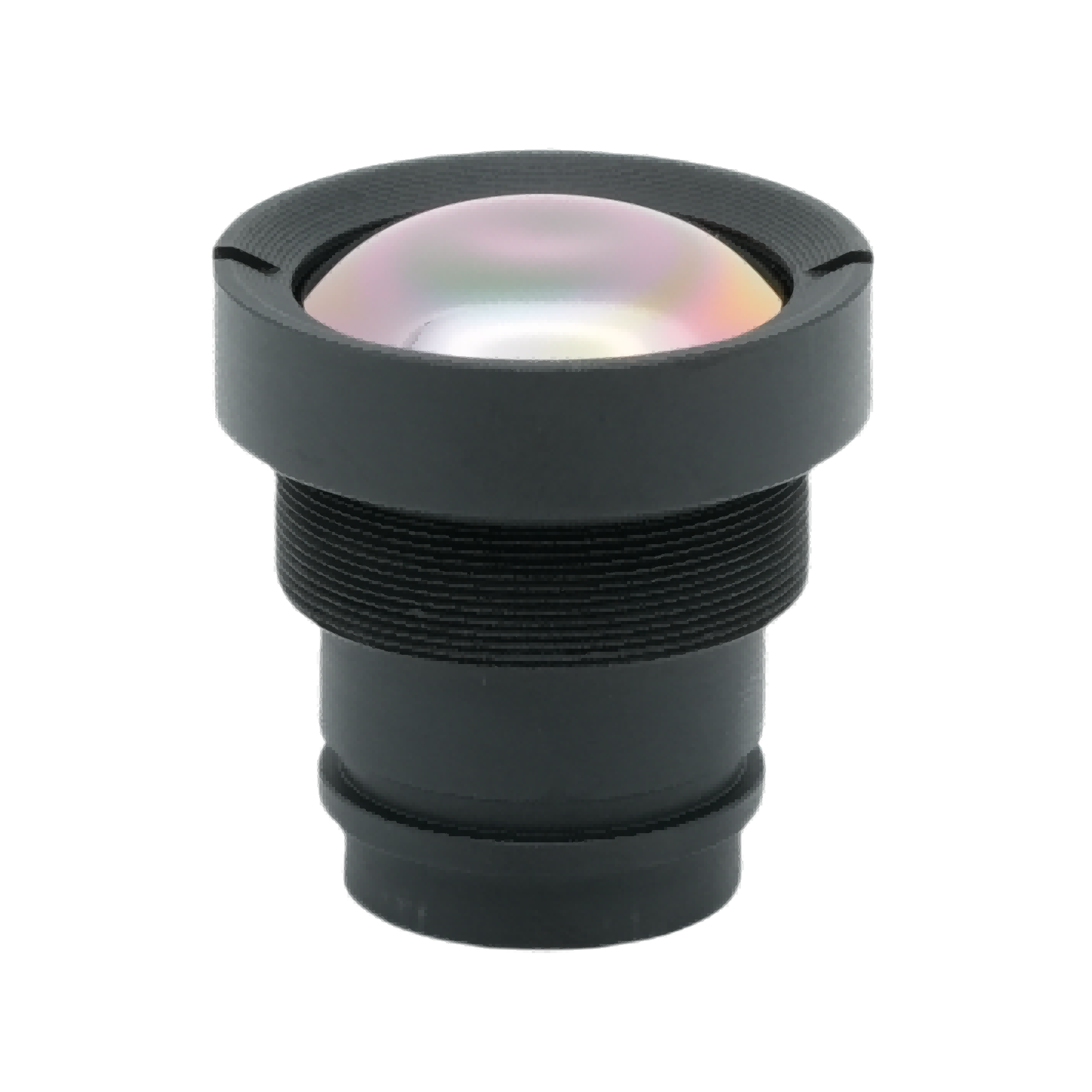

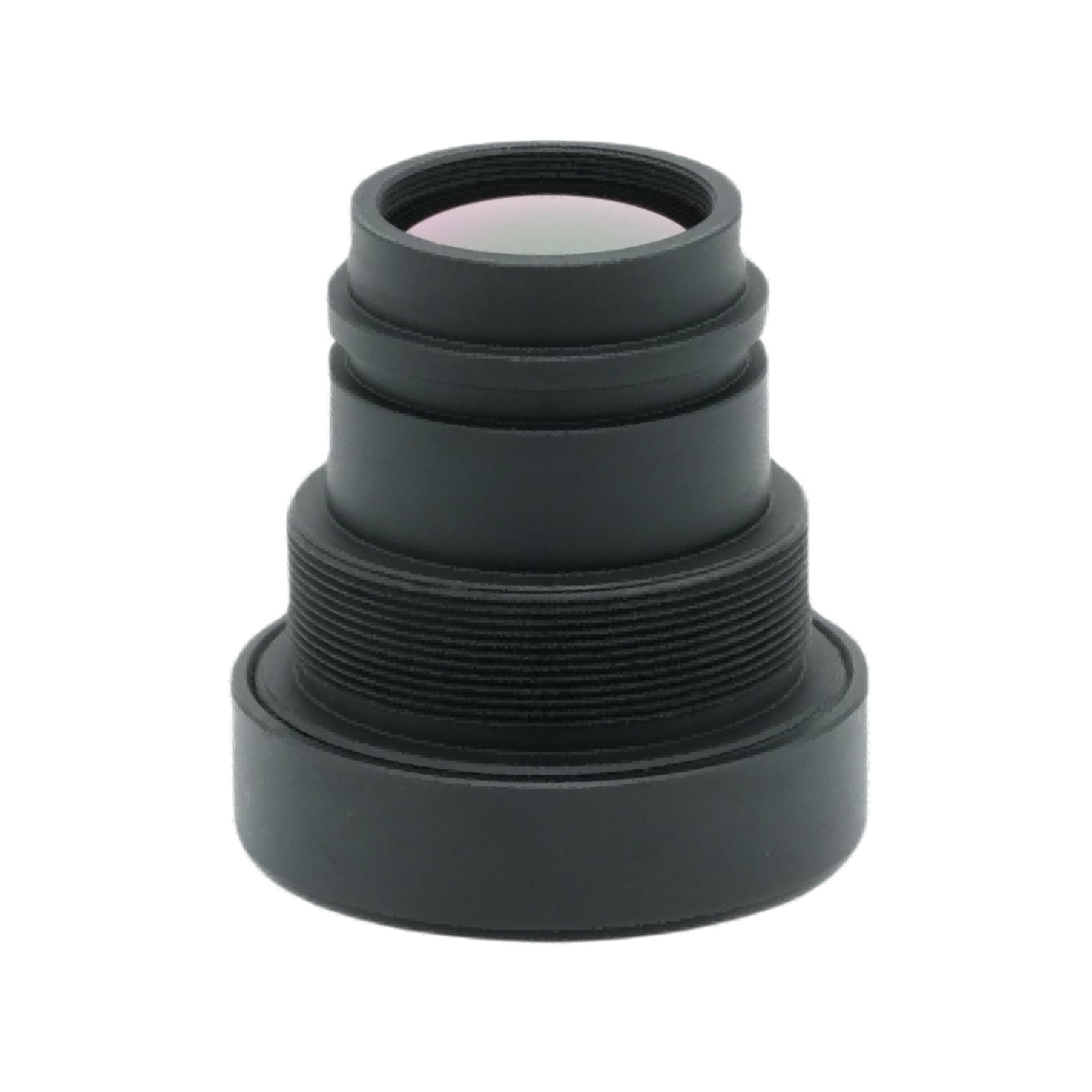

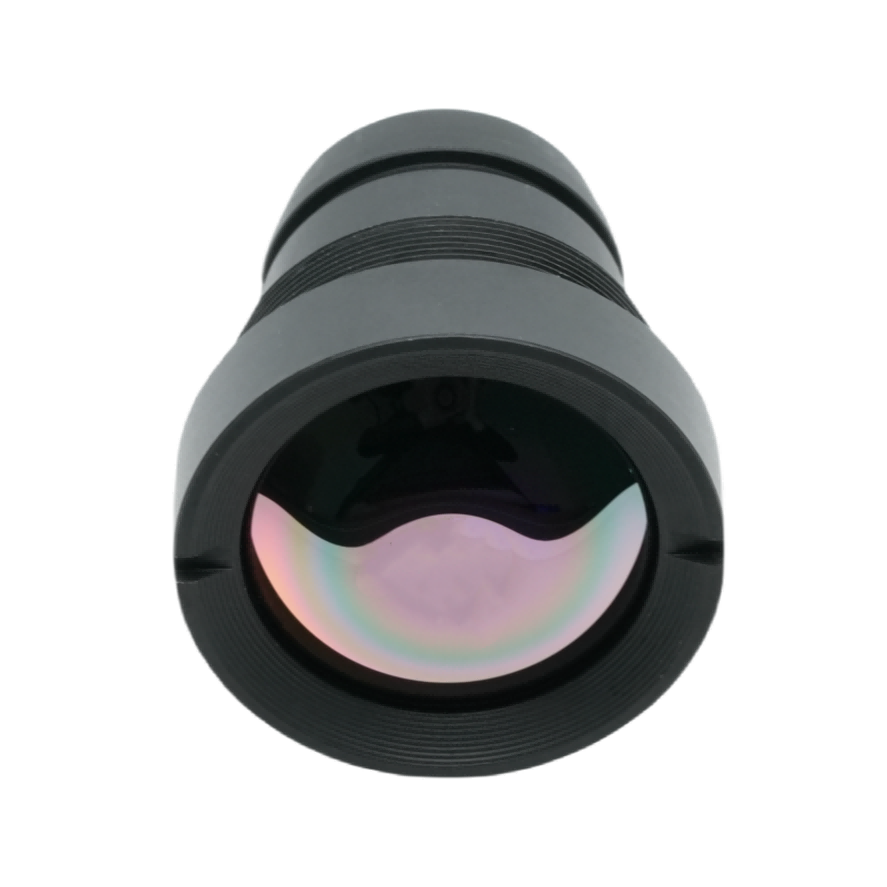

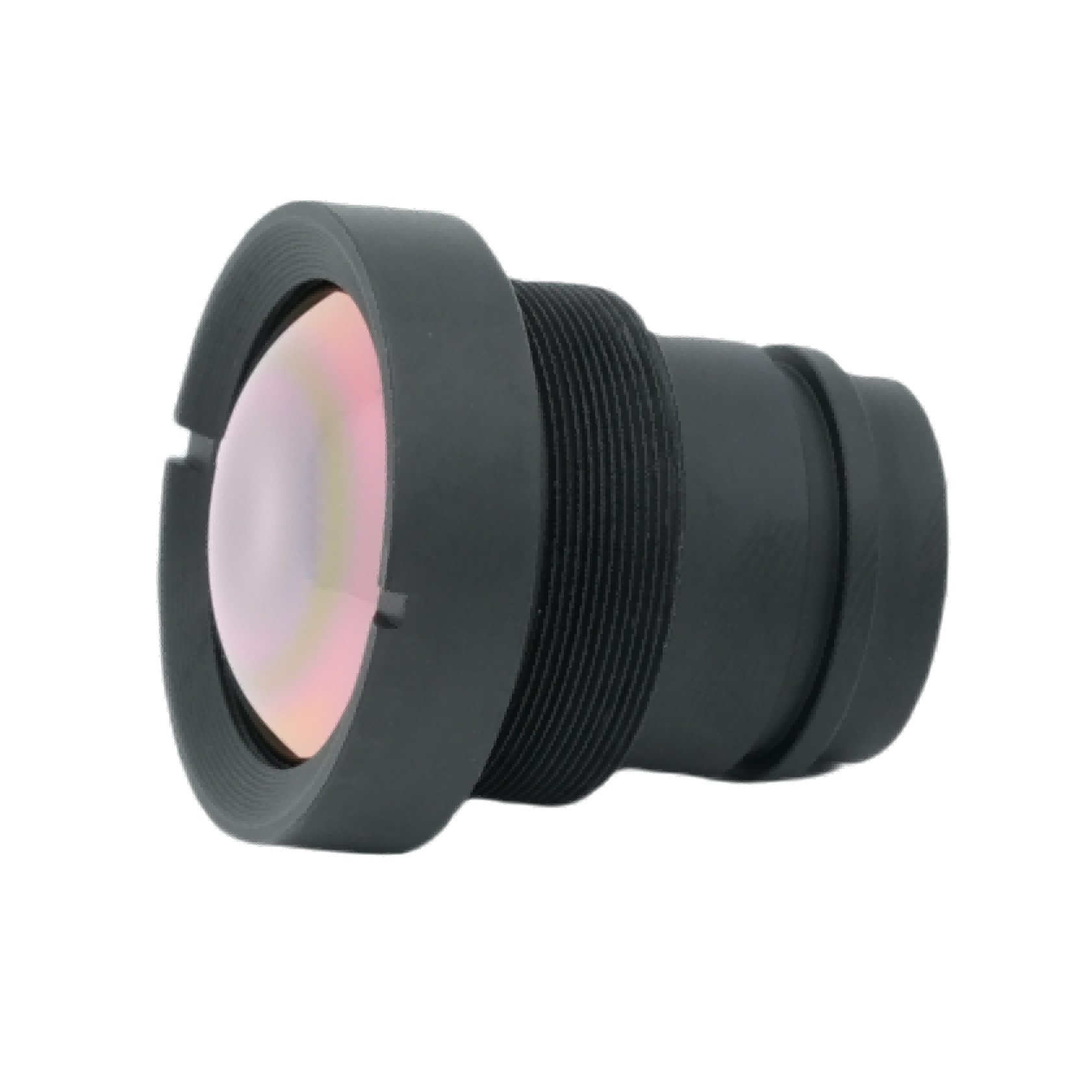

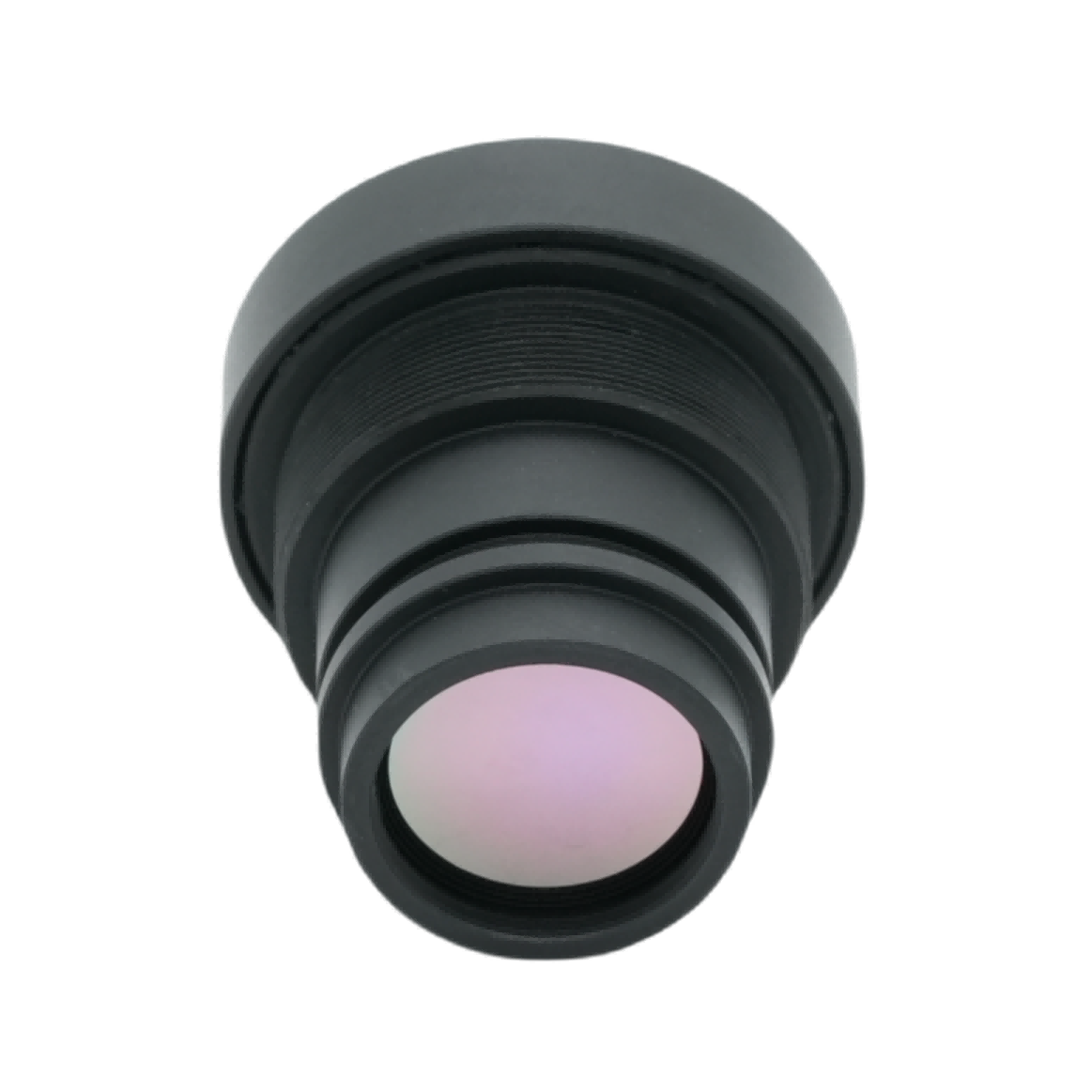

Lente de imagen térmica M22 de 4,1 mm

Resumen del producto

Fabricado y suministrado porÓptica BOSHITecnología, esta distancia focal F1.0 de 4,1 mmlente termográficaes un objetivo infrarrojo de ángulo ultra amplio optimizado para una resolución de 640 × 512 y matrices de plano focal infrarrojo no refrigerado de 12 μm de píxeles. Esta lente infrarroja térmica adopta un revestimiento antirreflectante AR expuesto avanzado para lograr una transmitancia infrarroja superior al 88 por ciento. Como lente óptica infrarroja profesional desarrollada por BOSHI Optical Technology, la unidad cuenta con protección de lente frontal IP67, construcción liviana de aproximadamente 25 gramos y estabilidad óptica confiable a amplia temperatura. Puede lograr una integración fluida dentro de sistemas compactos de cámaras térmicas no refrigeradas. Su amplio diseño de campo de visión ofrece una amplia cobertura de la escena para adaptarse a diversos escenarios de implementación de imágenes térmicas y equilibra los requisitos de peso ligero y la salida de imágenes práctica para dispositivos de hardware térmico de tamaño pequeño.

Descripción detallada del producto

Parámetro

1. Especificaciones ópticas

Esta lente óptica infrarroja tiene una distancia focal de 4,1 mm y una apertura ultragrande F1.0. La apertura ultragrande mejora significativamente la capacidad de entrada de luz infrarroja. Este rendimiento óptico constituye la garantía principal para una salida de imagen clara de esta lente térmica infrarroja en condiciones de funcionamiento de baja temperatura y baja radiación.

2. Coincidencia de detectores

BOSHI Optical Technology diseña esta lente para combinarla con detectores infrarrojos de píxeles de 12 μm y resolución de 640 × 512. Mantiene una alta compatibilidad con los principales formatos de sensores térmicos no refrigerados. La característica de hardware bien adaptada elimina la desviación de la imagen provocada por condiciones de discrepancia entre la lente y el chip del sensor.

3. Campo de visión

La lente admite un campo de visión amplio de 130 grados en diagonal, 102 grados en horizontal y 83 grados en vertical. El equipo obtiene una cobertura de escena de gran alcance sin conjuntos de escaneo mecánico adicionales. Esta propiedad simplifica el diseño de la estructura mecánica general de los equipos de imágenes térmicas.

4. Rendimiento de enfoque

El rango de enfoque continuo abarca desde 0,5 metros hasta el infinito. El rendimiento del enfoque equilibra la operación de inspección de corto alcance y las tareas de vigilancia de larga distancia. Amplía el límite de distancia utilizable de esta lente de distancia focal de 4,1 mm para la implementación real en el sitio.

5. Índice ambiental y mecánico

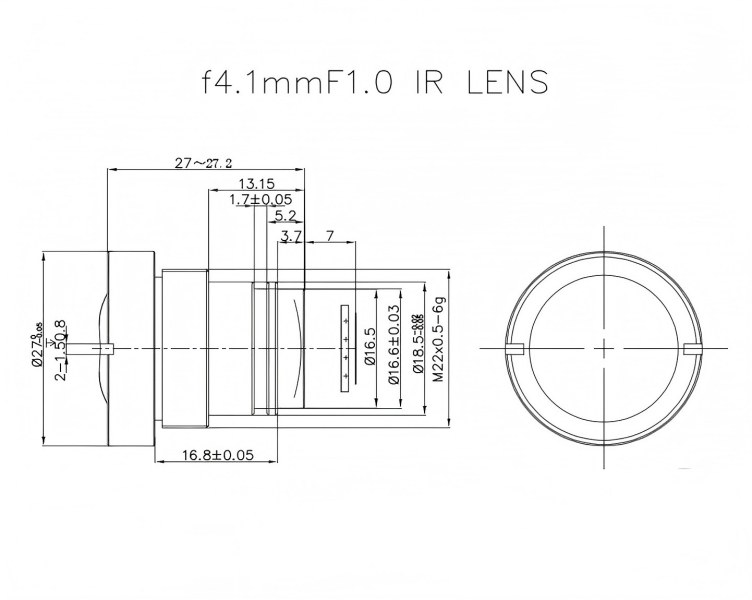

Su alcance de temperatura de funcionamiento abarca desde menos 40 grados Celsius hasta más 80 grados Celsius. La superficie de la lente frontal alcanza el estándar IP67 a prueba de agua y polvo. Utiliza una interfaz de rosca estándar de montaje M22×0,5 para agilizar el trabajo de montaje. El peso neto se sitúa cerca de los 25 gramos, lo que crea una premisa favorable para el desarrollo de productos de equipos ligeros.

6. Indicadores de calidad de imágenes

Con el revestimiento antirreflectante AR equipado, la transmitancia óptica supera el 88 por ciento. La iluminación relativa se mantiene por encima del 80 por ciento. El valor de distorsión se mantiene por debajo del 45 por ciento. Este grupo de indicadores logra un buen equilibrio entre la característica de imagen de gran angular y el rendimiento de calidad de imagen del mundo real de la lente óptica infrarroja.

Ventajas de rendimiento

1. Excelente sensibilidad térmica con poca luz

La apertura máxima F1.0 aumenta la eficiencia de recolección de energía radiante. Cuando se trabaja en entornos oscuros y con baja radiación, esta lente térmica infrarroja puede aumentar notablemente el contraste de la imagen térmica. Reduce la probabilidad de que la imagen se vea borrosa cuando la señal infrarroja del objetivo se debilita y ofrece una base de imagen estable para la observación de escenas de baja radiación.

2. Cobertura de escena ultra amplia

El amplio campo de visión diagonal de 130 grados permite que una sola unidad de hardware monitoree el alcance espacial ampliado. Los implementadores del proyecto podrán reducir en consecuencia el número total de cámaras térmicas necesarias para el monitoreo de toda el área. Este cambio trae consigo una reducción directa del gasto general de construcción del sistema. La tecnología óptica BOSHI optimiza la ruta óptica para garantizar una calidad de imagen utilizable en condiciones de ángulo de visión tan grandes.

3. Uniformidad de imágenes confiable

Una iluminación relativa superior al 80 por ciento frena eficazmente el problema del viñeteado. El marco de la imagen mantiene un brillo constante en todas las áreas. La transmitancia superior al 88 por ciento reduce la pérdida de energía infrarroja dentro de la ruta de transmisión óptica. La tecnología óptica BOSHI implementa una calibración repetida para esta lente óptica infrarroja. El trabajo de calibración garantiza una salida de imagen estable durante un estado de funcionamiento continuo de larga duración.

4. Robusta adaptabilidad ambiental

La protección de la lente frontal IP67 y un amplio alcance de trabajo en temperatura permiten un funcionamiento estable en entornos de lluvia, polvo, frío extremo y altas temperaturas. La lente térmica infrarroja no exige trabajos manuales frecuentes de mantenimiento. Se adapta a escenarios de instalación en exteriores y de implementación en campos industriales hostiles.

5. Estructura compacta para una integración conveniente

El cuerpo liviano de 25 gramos y el soporte estándar M22×0.5 reducen la dificultad del diseño mecánico para dispositivos de imágenes térmicas miniaturizados. Los desarrolladores de productos pueden reducir la carga de trabajo de modificación estructural durante el procedimiento de integración del producto. Acorta el ciclo de investigación y desarrollo del hardware térmico de terminales.

6. Capacidad de ajuste de enfoque versátil

La distancia mínima de enfoque de 0,5 metros admite la detección de objetivos a corta distancia. En comparación con las soluciones de lentes de enfoque fijo puramente de larga distancia, este producto de distancia focal de 4,1 mm amplía la cobertura de aplicaciones. Satisface las demandas de observación a distancias mixtas de múltiples proyectos prácticos.

Campos de aplicación

1. Monitoreo de seguridad perimetral

Esta lente óptica infrarroja con amplio campo de visión proporciona capacidad de vigilancia térmica de gran angular para instalaciones de fábricas, zonas de parques, regiones fronterizas y complejos residenciales. Completa tareas de detección de intrusos las 24 horas del día sin entrada de luz visible. La supervisión de la seguridad perimetral es una de las principales aplicaciones de la serie de productos de BOSHI Optical Technology.

2. Inspección Térmica Industrial

La lente infrarroja térmica admite la detección de temperatura del dispositivo, el diagnóstico de fallas del gabinete eléctrico, la verificación de fugas térmicas de tuberías y el trabajo de patrulla de seguridad en la fábrica. El personal in situ puede descubrir fuentes de calor anormales a tiempo para evitar posibles incidentes de seguridad industrial. La función de coincidencia de resolución de 640 × 512 garantiza la captura de detalles térmicos finos en misiones de inspección industrial.

3. Transporte inteligente y visión del vehículo

Los usuarios pueden implementar la lente para visión nocturna térmica de automóviles y trabajos de monitoreo del tráfico vial. En circunstancias de niebla, de noche y de baja visibilidad, su rendimiento de coincidencia de píxeles de 12 μm ayuda en el trabajo de identificación de peatones y obstáculos. Mejora el nivel de garantía de seguridad para los sistemas inteligentes relacionados con el tráfico.

4. Carga útil de sistemas no tripulados

Benefíciese de su propiedad liviana de 25 gramos, esta lente óptica infrarroja sirve como carga útil térmica liviana para vehículos aéreos no tripulados, robots y vehículos terrestres no tripulados. Ejecuta actividades de búsqueda y rescate, monitoreo del riesgo de incendios forestales y tareas de patrullaje del terreno. El soporte M22×0,5 ofrece una ventaja de montaje rápido para el montaje de carga útil de plataforma no tripulada.

5. Seguridad pública y rescate de emergencia

Para tareas de posicionamiento térmico en extinción de incendios y de búsqueda y rescate, la lente funciona bien en entornos oscuros, llenos de humo o visualmente bloqueados. Las señales térmicas pueden penetrar parcialmente la perturbación del humo y bloquear la ubicación del objetivo. El amplio campo de visión ayuda a los socorristas a finalizar el escaneo rápido de áreas grandes durante las operaciones de emergencia.

6. Agricultura y Vigilancia Ambiental

Los operadores aprovechan esta lente infrarroja térmica para realizar análisis de temperatura de la vegetación, observación de criaturas salvajes y trabajos de seguimiento de la distribución del calor ambiental. Proporciona soporte de datos válido para estudios agrícolas e investigaciones sobre el medio ambiente ecológico. El grado IP67 hace que la lente sea adecuada para tareas de observación de campo en exteriores a largo plazo.
