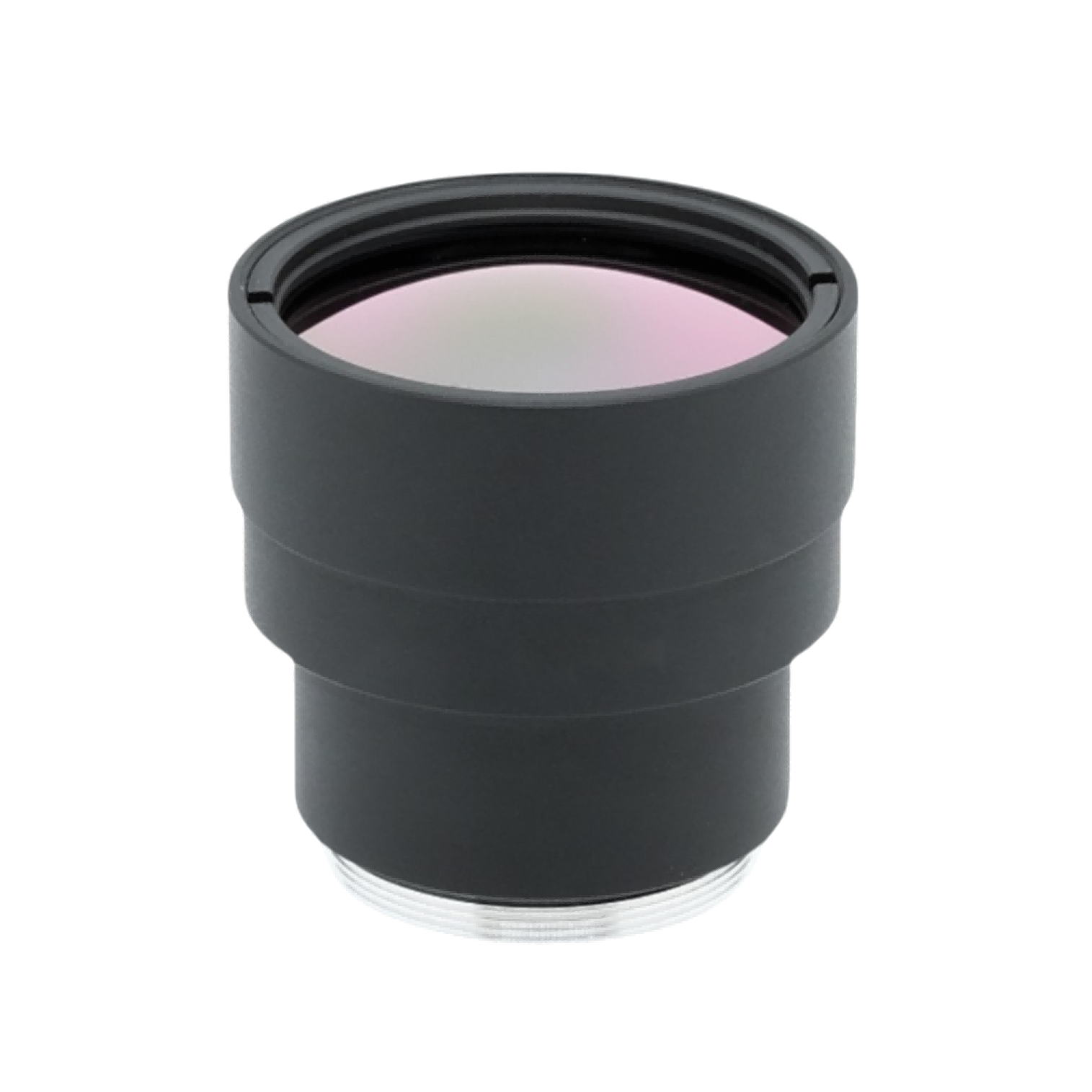

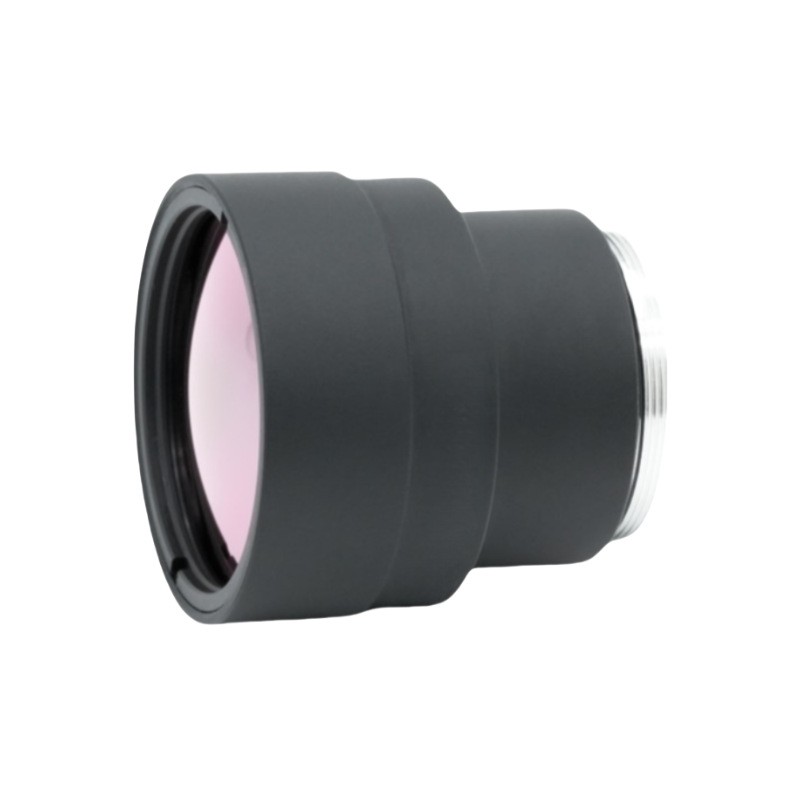

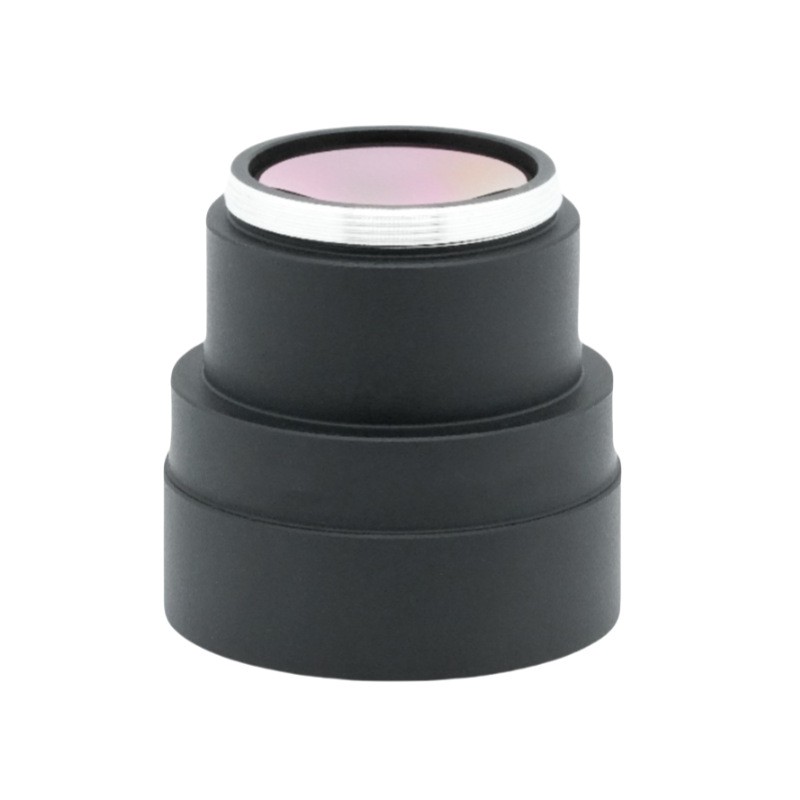

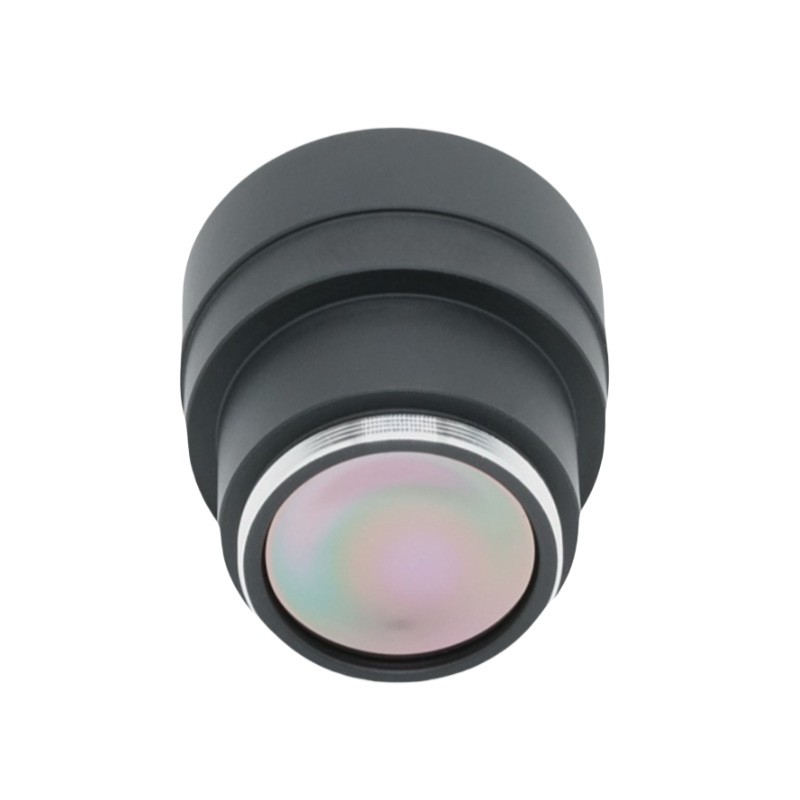

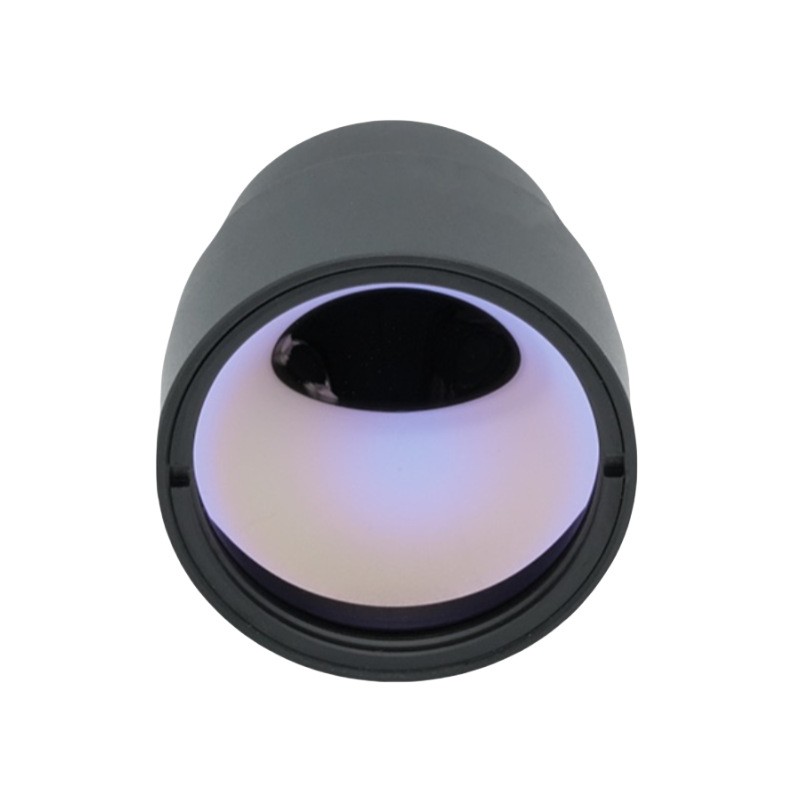

Lente de imagen térmica de distancia focal de 25 mm

Resumen del producto

Esta lente infrarroja de onda larga F1.0 de 25 mm es investigada y fabricada de forma independiente porÓptica BOSHITecnología. Como lente de imágenes térmicas de alto rendimiento que funciona dentro de una banda de longitud de onda de 8‑12 μm, esta lente infrarroja de onda larga está optimizada para detectores térmicos de lentes de 640 × 512 y 12 μm. Con una estructura de gran apertura F1.0, la lente infrarroja ofrece un rendimiento superior de recolección de luz para hacer frente a escenarios de trabajo de monitoreo de baja visibilidad y baja temperatura. La estructura de montaje de la lente M22×0,5 admite una instalación sencilla en equipos de cámara térmica compatibles. El componente de lente frontal alcanza el grado de protección IP67 para ofrecer un rendimiento de funcionamiento estable en exteriores. Esta lente de cámara térmica de 25 mm logra una transmitancia superior al 86 por ciento y una iluminación relativa superior al 97 por ciento, mientras tanto mantiene la distorsión por debajo del 2 por ciento. El rango de ajuste del enfoque cubre desde 2 metros hasta el infinito, y se puede lograr un funcionamiento estable en temperaturas ambiente que oscilan entre -40 ℃ y +80 ℃. La tecnología óptica BOSHI implementa una calibración precisa para cada producto terminado, para mantener una salida de imágenes estable para dispositivos de imágenes térmicas de vigilancia industrial y de seguridad.

Descripción detallada del producto

1. Parámetro

Los parámetros ópticos de este producto adoptan una sintonización profesional completada por la tecnología óptica BOSHI. La distancia focal alcanza los 25 mm y el número F se establece en F1.0. La longitud de onda de trabajo se encuentra dentro de la banda infrarroja de onda larga de 8 a 12 μm que pertenece al producto estándar de lentes infrarrojas de onda larga. Esta lente infrarroja logra una compatibilidad perfecta con detectores térmicos de lentes de 640 × 512 y 12 μm y se adapta a los principales módulos de sensores infrarrojos no refrigerados. El campo de visión diagonal alcanza los 22,5 grados, el campo de visión horizontal alcanza los 17,7 grados y el campo de visión vertical alcanza los 14,1 grados. Esta configuración de parámetros aporta una capacidad de observación excepcional para tareas de seguimiento a media distancia.

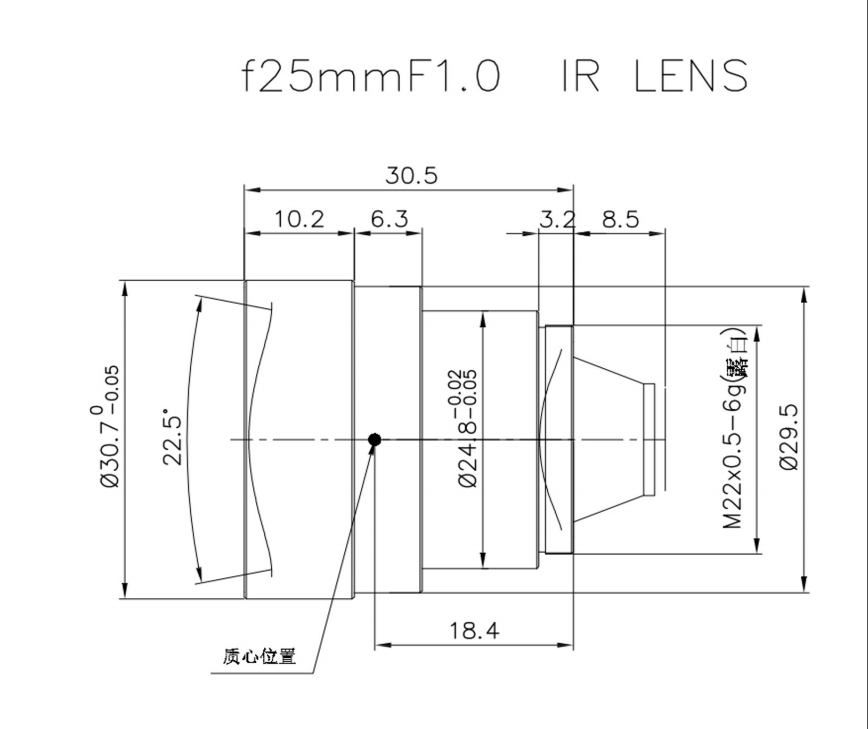

Los parámetros mecánicos y ambientales provienen del diseño estandarizado de la tecnología óptica BOSHI. La interfaz de montaje de lentes M22 × 0,5 facilita a los fabricantes de equipos completar el ensamblaje del producto y la integración del equipo. El alcance del ajuste del enfoque se extiende desde 2 metros hasta el infinito, lo que puede satisfacer las demandas de inspección de corto alcance, así como los requisitos de monitoreo a larga distancia. El rango de temperatura de funcionamiento cubre -40 ℃ a +80 ℃, por lo que elLente de imagen térmicaPuede mantener una producción laboral estable en un entorno climático extremo. La unidad de lente frontal alcanza el grado de protección IP67 para admitir la implementación en condiciones complejas en exteriores.

Los parámetros de calidad de la imagen dependen de un proceso avanzado de recubrimiento antirreflectante. Las superficies ópticas expuestas reciben un tratamiento de revestimiento AR. La transmitancia real se mantiene por encima del 86 por ciento. La iluminación relativa se mantiene por encima del 97 por ciento. El valor de distorsión se controla por debajo del 2 por ciento. Cada índice de esta lente de cámara térmica se somete a una estricta inspección antes de la entrega del producto.

2. Ventajas de rendimiento

Gran apertura F1.0: la tecnología óptica BOSHI aplica un diseño de apertura ultragrande en esta lente infrarroja de 25 mm. La característica estructural mejora obviamente la eficiencia de recepción de señales de fotones infrarrojos. Cuando se trabaja en entornos con radiación térmica débil, la lente de imagen térmica puede generar imágenes térmicas mucho más claras en comparación con productos con un valor de apertura más pequeño.

Excelente uniformidad óptica: el índice de iluminación relativa superior al 97 por ciento restringe eficazmente el fenómeno de las esquinas oscuras en el área del borde de la imagen. El índice de distorsión inferior al 2 por ciento garantiza la autenticidad geométrica de la imagen térmica. Esta característica de rendimiento proporciona soporte técnico confiable para escenarios de aplicación de sistemas térmicos orientados a la medición.

Robusta adaptabilidad ambiental: el grado de protección IP67 de la lente frontal logra la prevención del polvo y la capacidad impermeable a corto plazo para aplicaciones en exteriores. La estructura óptica optimizada de la tecnología óptica BOSHI restringe eficazmente el fenómeno de desviación del enfoque causado por fluctuaciones drásticas de temperatura. La lente infrarroja de onda larga puede mantener un efecto de imagen consistente en condiciones de cambios bruscos de temperatura.

Revestimiento AR de alta transmitancia: la capa de revestimiento de esta lente de cámara térmica F1.0 de 25 mm reduce la pérdida por reflexión de la superficie de la luz infrarroja. Promueve la eficiencia de utilización de la energía infrarroja y aumenta la relación señal-ruido de todo el sistema de cámara térmica. La estructura óptica adaptada a la lente de 12 μm aprovecha al máximo el potencial de rendimiento del sensor.

Interfaz estandarizada madura: el modo de montaje de lente M22 × 0,5 admite un reemplazo conveniente del producto. Los socios cooperativos de equipos de BOSHI Optical Technology pueden realizar trabajos de ensamblaje de gran volumen de manera eficiente con esta interfaz estandarizada.

3.Campos de aplicación

Vigilancia de seguridad perimetral exterior: EstaLente de imagen térmicaapoya el trabajo de monitoreo de sitios de defensa fronteriza. También puede realizar tareas de monitoreo térmico perimetral para áreas de fábrica y zonas de campus. La lente infrarroja de 25 mm completa el trabajo de detección de intrusos día y noche sin fuente de luz visible auxiliar. El rendimiento estructural de grado IP67 garantiza un funcionamiento estable en exteriores durante mucho tiempo para la lente infrarroja de onda larga.

Mantenimiento predictivo industrial: esta lente de cámara térmica se puede montar en dispositivos de cámara de inspección térmica. Los operadores utilizan el rendimiento óptico adaptado a la lente de 12 μm para descubrir riesgos de falla por sobrecalentamiento en equipos eléctricos, componentes de cojinetes mecánicos e instalaciones de gabinetes eléctricos. La capacidad de coincidencia de detectores de 640 × 512 garantiza una imagen rica en detalles para el diagnóstico de fallas del equipo.

Monitoreo de tráfico y transporte: el producto se puede aplicar para trabajos de detección de infrarrojos del tráfico por carretera. Completa la función de captura de calor del vehículo y activación de alarma de temperatura anormal. La propiedad del campo de visión de distancia media de esta lente de 25 mm se adapta a las demandas de monitoreo en tiempo real en la carretera.

Cargas útiles del sistema no tripulado: La característica de volumen compacto de la lente de imagen térmica F1.0 la hace adecuada para equipos de robots terrestres y carga de vehículos aéreos no tripulados pequeños. En climas con niebla, ambientes nocturnos o ambientes llenos de humo, la lente infrarroja apoya la ejecución de tareas de búsqueda y rescate.

Prevención de incendios y alerta temprana: la lente infrarroja de onda larga emprende una misión de seguimiento de incendios forestales. También realiza la función de alerta temprana de temperatura interna del almacén. La configuración de distancia focal de 25 mm ayuda a los usuarios a capturar oportunamente información sobre fuentes de calor anormales a media distancia.
