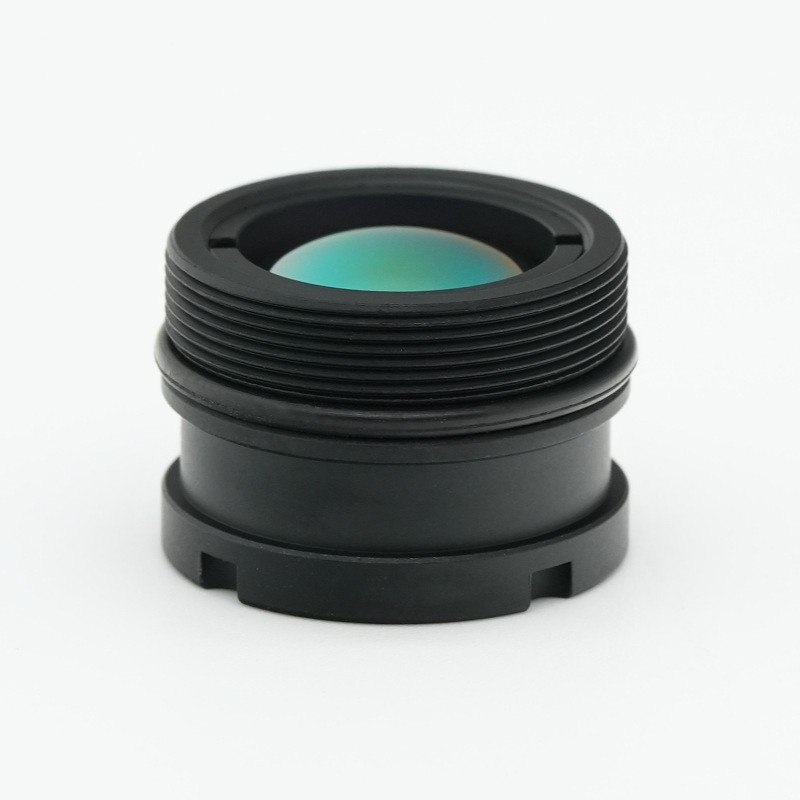

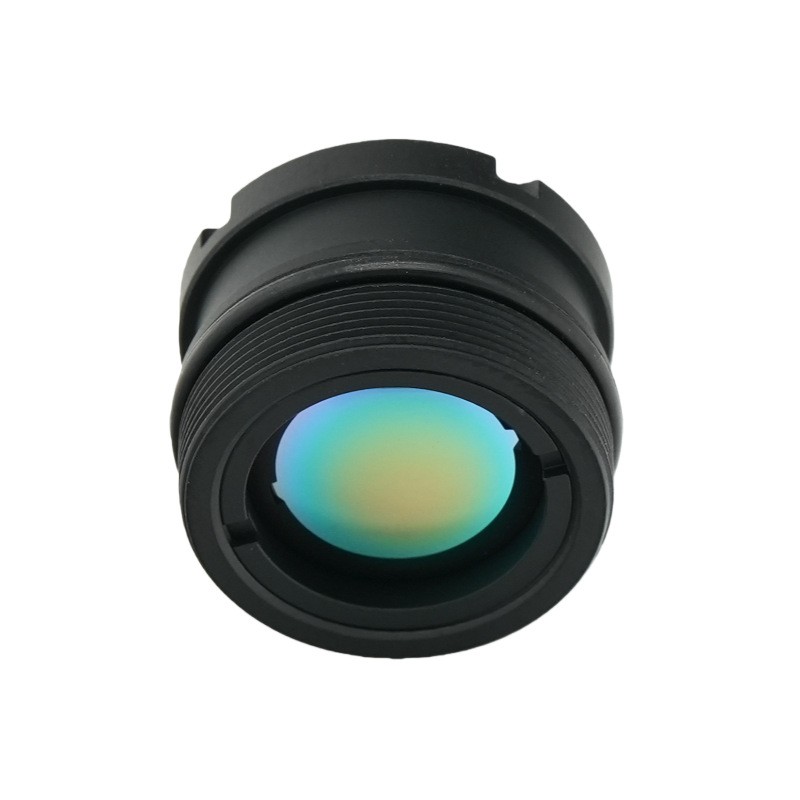

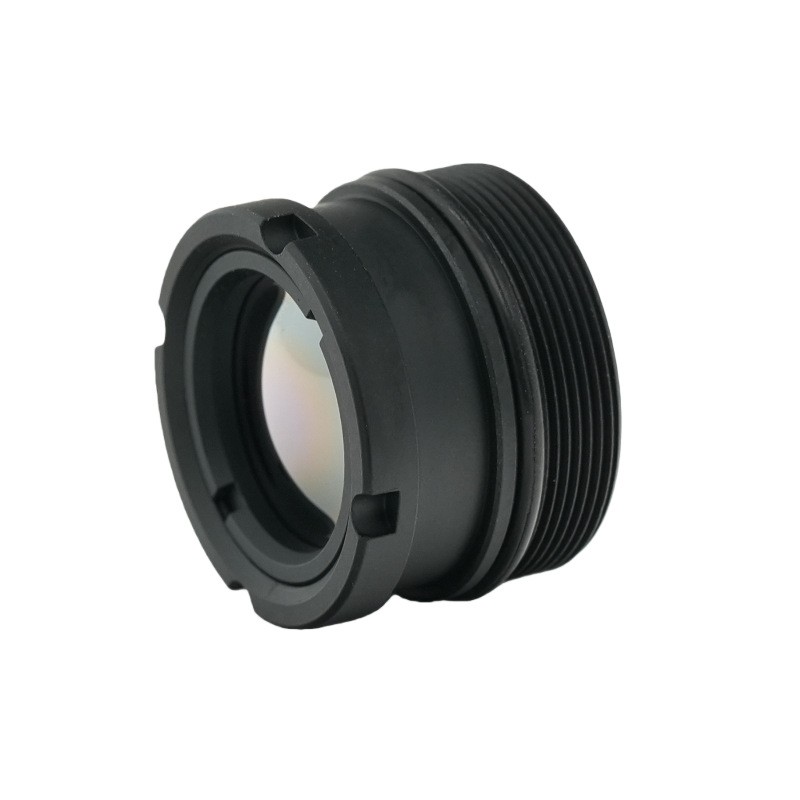

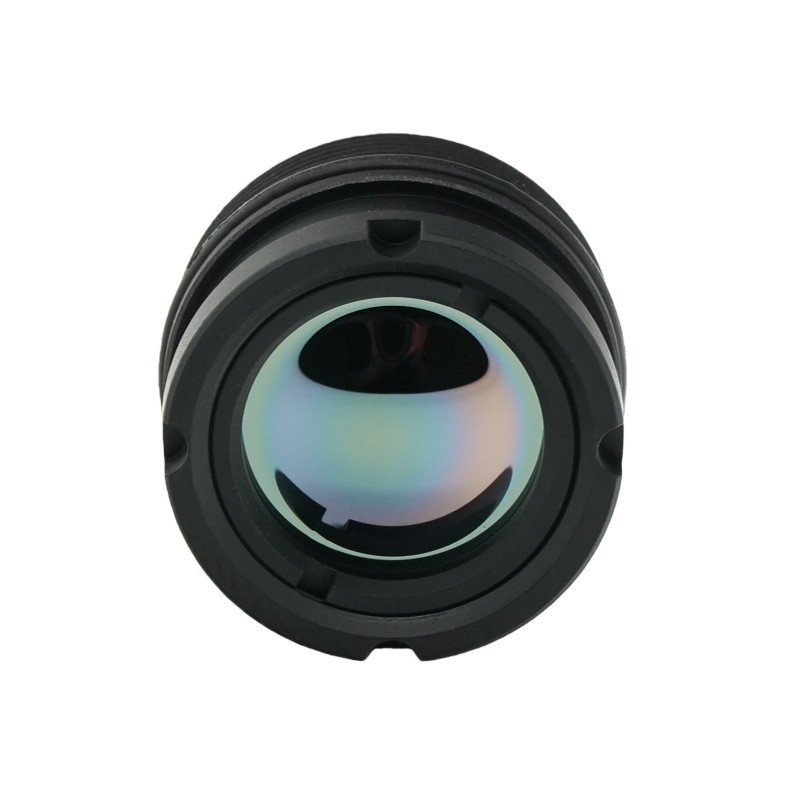

Lente de imagen térmica M17 de 9,1 mm

Resumen del producto

Fabricado por BOSHI Optical Technology, este lente de imagen térmica no refrigerado de primera calidad ofrece un rendimiento óptico confiable para dispositivos de cámara térmica portátiles compactos. Esta lente infrarroja de onda larga con longitud focal de 9,1 mm presenta una apertura ultra grande de F1.0 y combina perfectamente con el detector de 640 × 512 y 12 μm. Con revestimiento HD y protección del elemento frontal IP67, mantiene una salida estable en un amplio rango de temperaturas para su implementación en exteriores en cualquier clima. Sirve como núcleo óptico ideal para monitoreo industrial, inspección de seguridad y múltiples escenarios de aplicaciones de campo, ofreciendo alta transmitancia, buena iluminación relativa y distorsión bien controlada para admitir una captura clara de imágenes térmicas.

Descripción detallada del producto

Parámetro

1. Parámetros de rendimiento óptico. Esta lente infrarroja de onda larga adopta una distancia focal de 9,1 mm y una apertura F1.0. Su longitud de onda de trabajo cubre una banda infrarroja de onda larga de 8 a 12 μm. El campo de visión diagonal alcanza los 62,4 grados, el campo de visión horizontal alcanza los 48,1 grados y el campo de visión vertical alcanza los 38,5 grados. Un campo de visión tan amplio permite tareas de observación de grandes áreas. El diseño de gran apertura recoge suficiente radiación infrarroja en condiciones ambientales complejas para obtener imágenes térmicas estables.

2. Parámetros de coincidencia del detector. Desarrollado porÓptica BOSHITecnología, esta lente de imagen térmica no refrigerada está optimizada para un detector de 640 × 512 con un paso de píxeles de 12 μm. Su estructura óptica se adapta a los principales módulos de sensores térmicos compactos del mercado. La huella óptica se alinea con precisión con la superficie objetivo del detector, dando pleno juego a la resolución del detector y evitando el viñeteado de la imagen o el desperdicio de resolución causado por una falta de coincidencia.

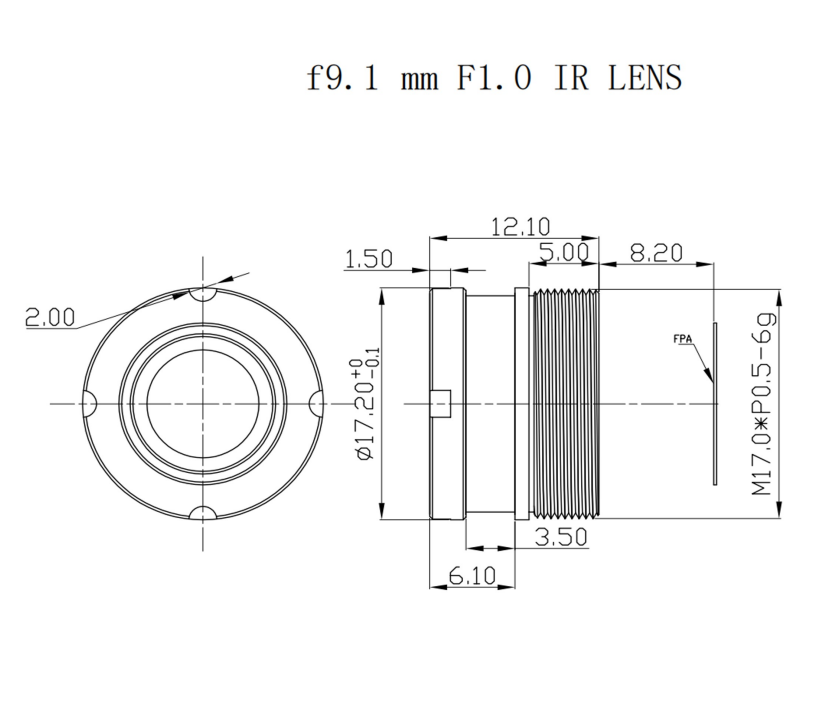

3. Parámetros mecánicos y ambientales. La lente utiliza una montura roscada M17×0,5 para un fácil montaje mecánico. Su rango de enfoque cubre desde 3 metros hasta el infinito, satisfaciendo las necesidades de detección de objetivos tanto de corto como de largo alcance. La temperatura de funcionamiento oscila entre -40 ℃ y +80 ℃ para hacer frente a diversas condiciones climáticas extremas. El elemento óptico frontal alcanza el grado de protección de ingreso IP67 para bloquear la entrada de polvo y agua.

4. Métricas de calidad óptica. La transmitancia óptica de esta lente térmica no es inferior al 90 por ciento. La iluminación relativa se mantiene por encima del 84 por ciento y el valor de distorsión se mantiene por debajo del 10 por ciento negativo. Las superficies ópticas expuestas están tratadas con revestimiento HD. La alta transmitancia reduce la pérdida de señal infrarroja. Una buena iluminación relativa garantiza un brillo uniforme para una imagen de fotograma completo. La distorsión controlada reduce la deformación de la imagen provocada por el campo de visión de gran angular.

Ventajas de rendimiento

1. Ventaja de apertura ultragrande F1.0. La gran apertura F1.0 de esta lente infrarroja de onda larga captura más energía de radiación infrarroja. La sensibilidad de la imagen y la distancia de detección efectiva obtienen una mejora notable en entornos de baja temperatura y baja radiación. La tecnología óptica BOSHI completa una simulación óptica repetida de la estructura de apertura para equilibrar la capacidad de entrada de luz y el control de la aberración.

2. Ventaja de alta transmitancia y recubrimiento HD. El revestimiento HD en las superficies expuestas aporta más del 90 por ciento de transmitancia óptica para esta lente de imagen térmica no refrigerada. El revestimiento suprime eficazmente los reflejos de la superficie, aumenta el contraste de la imagen y reduce la interferencia de imágenes fantasma. Se pierde menos energía infrarroja durante la transmisión y una señal infrarroja más válida ingresa al detector de 640 × 512 12 μm.

3. Excelente ventaja de iluminación de bordes. La iluminación relativa superior al 84 por ciento mantiene un brillo uniforme en todo el cuadro de la imagen. Muchos productos de lentes térmicas gran angular muestran un evidente efecto de esquinas oscuras en los bordes del marco. Esta lente resuelve este defecto mediante la optimización del diseño óptico y garantiza detalles claros para las zonas de observación marginales.

4. Ventaja estructural impermeable IP67 en la parte frontal. El elemento óptico frontal cumple con el estándar de protección IP67. Las salpicaduras de polvo y agua no pueden dañar las piezas ópticas internas. Los usuarios pueden implementar esta lente térmica para trabajos al aire libre en cualquier clima sin carcasas protectoras adicionales. Esta característica estructural reduce el costo de integración del sistema para equipos terminales de cámara térmica.

5. Amplia ventaja de adaptabilidad a la temperatura. Esta lente térmica de distancia focal de 9,1 mm mantiene un rendimiento de imagen estable de -40 ℃ a +80 ℃. Adopta un mecanismo eficaz de supresión del desenfoque térmico. El desenfoque térmico se mantiene en un nivel bajo bajo cambios bruscos de temperatura ambiente, por lo que los dispositivos equipados con esta lente no necesitan una operación de reenfoque manual frecuente.

6. Ventaja de la interfaz de montaje compacta M17×0,5. El soporte roscado M17×0,5 ocupa un pequeño espacio de instalación. Ofrece una gran comodidad para la integración de cámaras térmicas en miniatura, equipos de lentes de carga térmica UAV y dispositivos térmicos portátiles. El volumen y el peso del producto terminal se pueden reservar bien sin sacrificar el rendimiento óptico.

Campo de aplicación

1. Escenarios de seguridad y vigilancia perimetral. este sin enfriarlente termográficaSe adapta a tareas de defensa de fronteras exteriores, monitoreo del perímetro de fábricas y alerta temprana en sitios desatendidos. Detecta objetivos intrusos en total oscuridad. Aprovechando la rica experiencia en proyectos acumulada por BOSHI Optical Technology, esta lente infrarroja de onda larga actúa como componente óptico central para muchos productos de cámaras térmicas perimetrales de alerta temprana.

2. Escenarios de mantenimiento predictivo industrial. Las cámaras térmicas equipadas con esta lente térmica realizan inspecciones térmicas de equipos eléctricos, monitoreo de temperatura de tuberías y diagnóstico de fallas de sobrecalentamiento mecánico. Los operadores identifican de antemano los riesgos ocultos de los equipos a través de datos capturados de distribución de temperatura para realizar un mantenimiento predictivo y reducir las pérdidas por paradas inesperadas.

3. Escenarios de carga útil de vehículos aéreos no tripulados. Esta lente infrarroja de onda larga admite estudios térmicos aéreos, prevención de incendios forestales y misiones de búsqueda y rescate. La montura compacta M17×0,5 se adapta al espacio de instalación limitado de los dispositivos de lentes de carga útil térmica de UAV. La protección IP67 garantiza un funcionamiento estable en condiciones aéreas exteriores y un amplio campo de visión admite escaneo terrestre de gran alcance.

4. Escenarios de dispositivos portátiles de imágenes térmicas. Esta lente térmica se aplica a cámaras térmicas portátiles contra incendios, equipos de rescate de emergencia e instrumentos de detección de pérdida de energía en edificios. Los productos portátiles establecen requisitos estrictos en cuanto al volumen y peso de los componentes. Esta lente termográfica compacta no refrigerada coincide con el diseño del producto portátil y ofrece una salida de imágenes térmicas confiable para los operadores de campo.

5. Escenarios de visión térmica montados en vehículos. Esta lente infrarroja de onda larga admite visión nocturna automotriz e imágenes auxiliares de conducción todoterreno. Proporciona una salida de imágenes válida en condiciones de conducción en plena oscuridad y ayuda a los conductores a reconocer los obstáculos de la carretera y los peligros potenciales. El grado IP67 soporta condiciones climáticas complejas durante el funcionamiento del vehículo.

6. Escenarios de observación de vida silvestre y monitoreo ambiental. Esta lente termográfica respalda el monitoreo de la población animal, la alerta temprana de incendios forestales y la investigación ecológica al aire libre. Capta la señal de radiación térmica de objetivos de vida silvestre sin una fuente de luz adicional. La protección IP67 y la amplia adaptabilidad de temperatura respaldan un funcionamiento estable en entornos salvajes abiertos.
