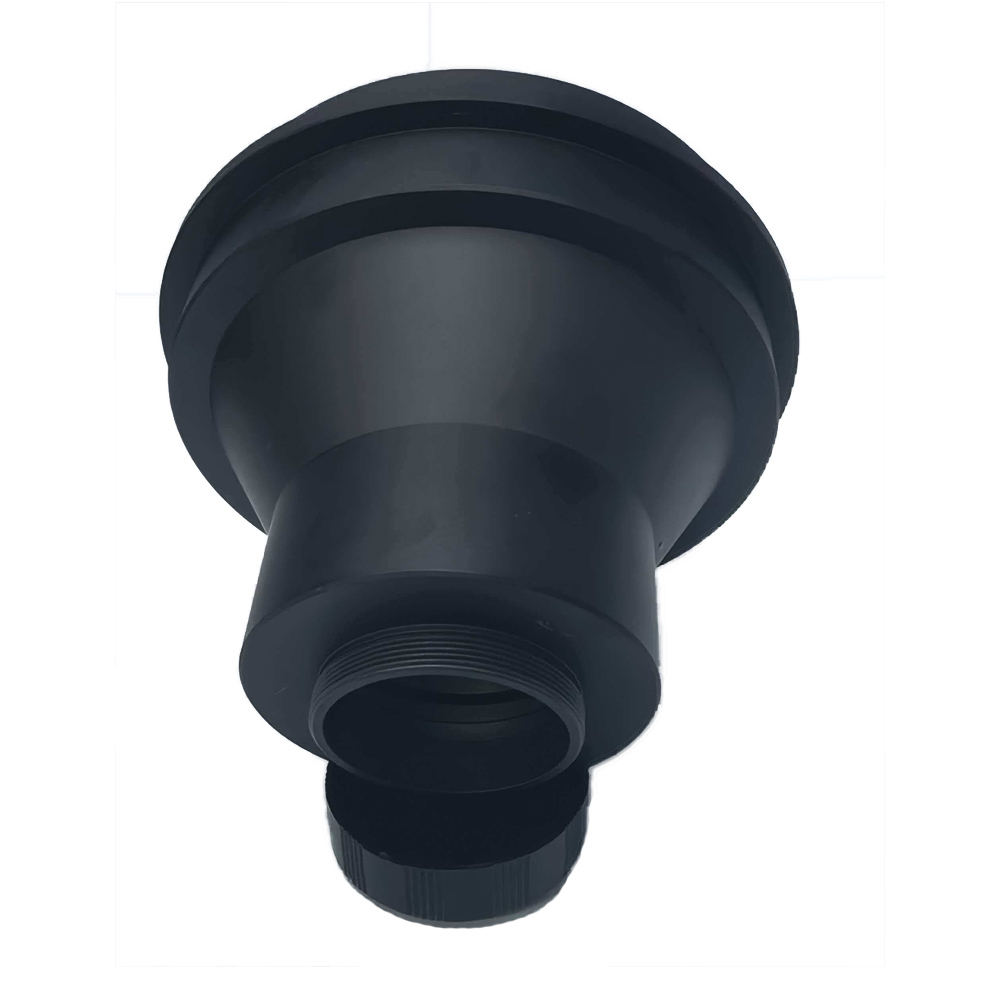

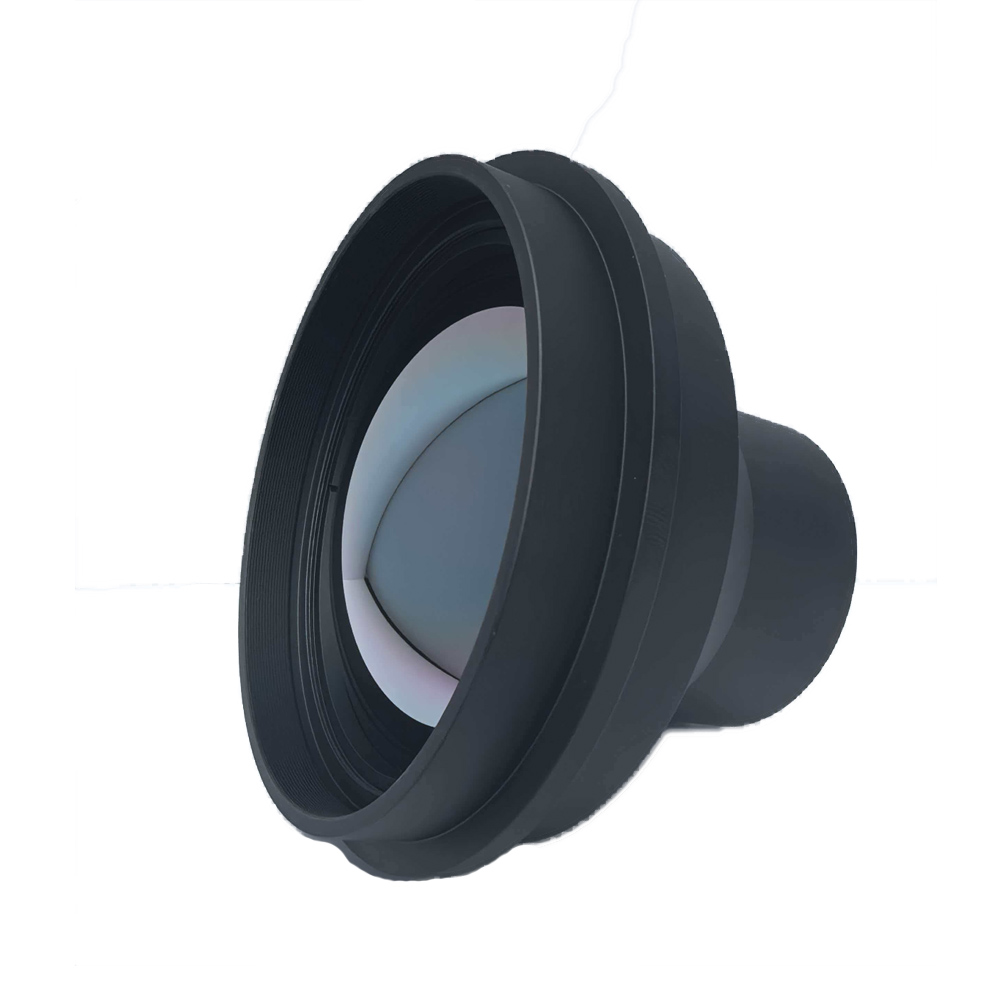

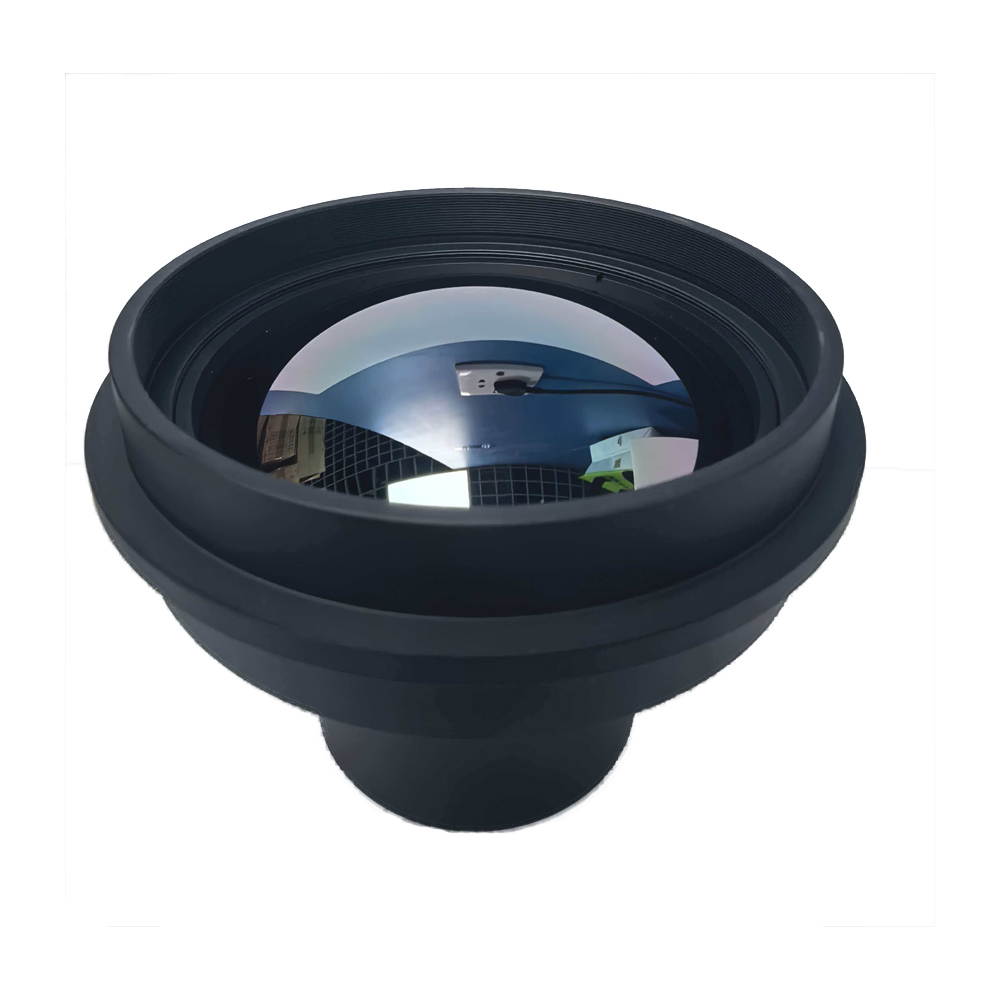

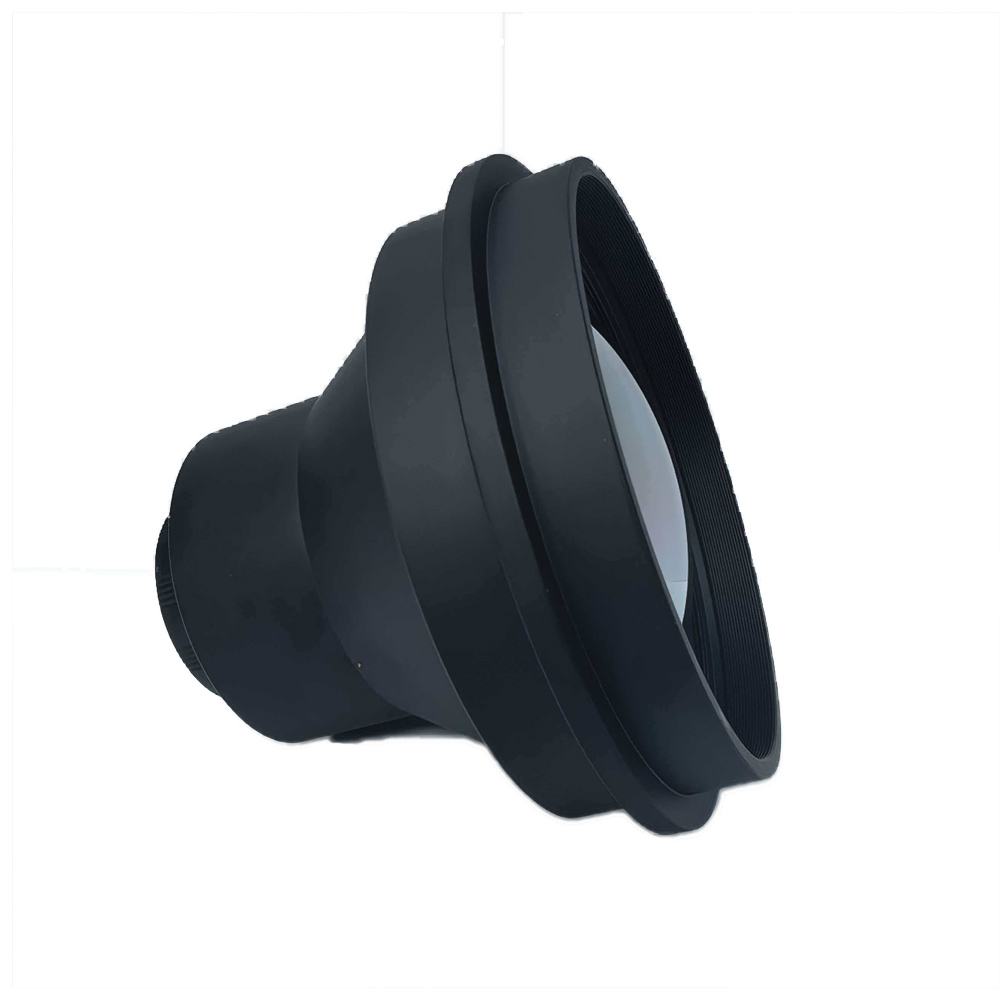

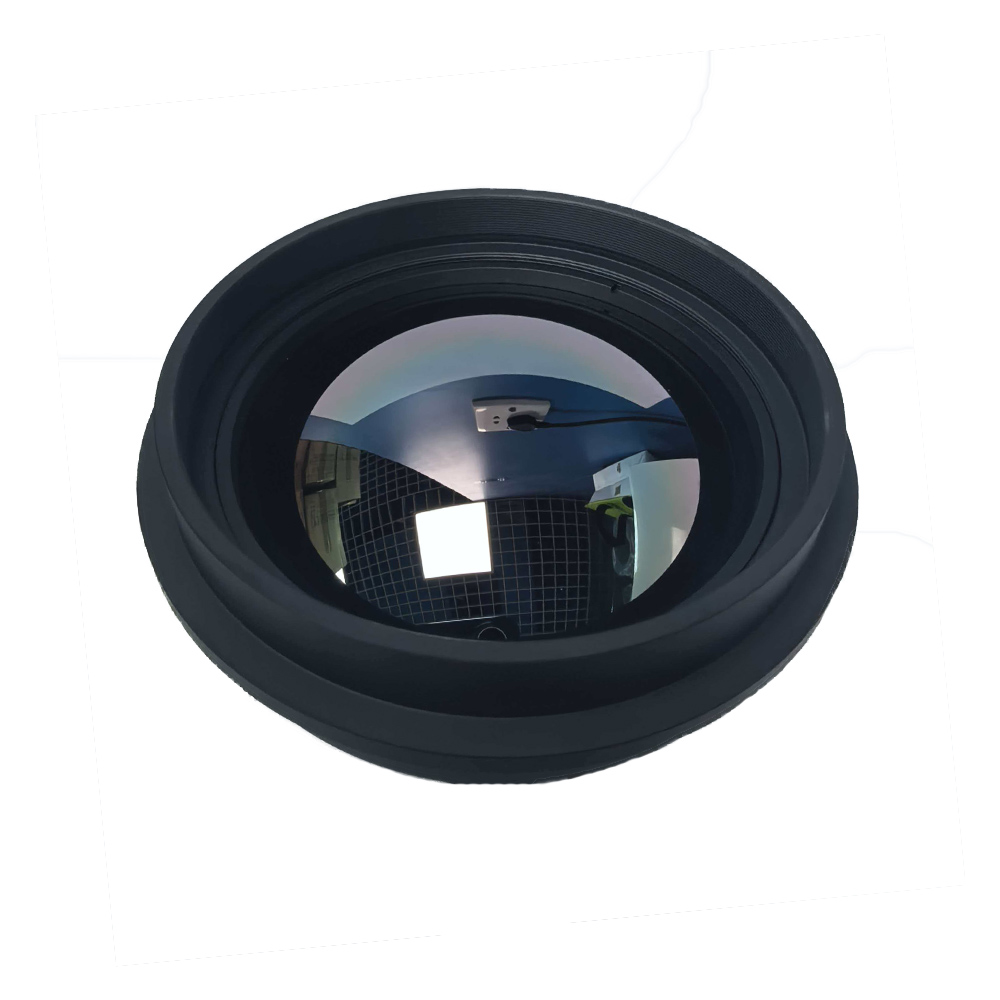

Lente de imagen térmica de distancia focal de 75 mm

Breve descripción del producto

Este alto rendimientoLente termográfica de 75 mmes desarrollado y fabricado de forma independiente porÓptica BOSHITecnología. Esta lente de imagen térmica está optimizada para combinarse con detectores infrarrojos térmicos de 640 × 512 de 17 μm para obtener una salida de imágenes infrarrojas de onda larga de alta definición. Adopta un diseño F1.0 de gran apertura. Esta lente óptica de atermalización ofrece un efecto de atermalización óptica constante sin conjuntos de enfoque eléctrico adicionales y mantiene una calidad de imagen constante en temperaturas de trabajo extremas que van desde 40 grados bajo cero hasta 80 grados centígrados. Equipada con un revestimiento de óptica expuesta de alta definición, la lente alcanza una transmitancia de hasta el 88 por ciento y una iluminación relativa superior al 96 por ciento para lograr una distribución uniforme del brillo para un campo de visión completo. Su valor de distorsión se controla al 0,85 por ciento para reducir la desviación geométrica de las imágenes capturadas. Aplica el estándar de montaje M34 para soportar un trabajo de montaje rápido y estable. La clasificación IP67 del elemento frontal ofrece un excelente rendimiento a prueba de polvo y humedad. Con un peso neto de alrededor de 475 gramos, esta lente IR compacta admite una integración perfecta para múltiples dispositivos de observación por infrarrojos. El estricto control de calidad de la producción implementado por la tecnología óptica BOSHI hace de este objetivo infrarrojo de onda larga un componente central óptico confiable para trabajos de monitoreo y observación térmica en exteriores.

Descripción detallada del producto

Análisis de parámetros

1. Distancia focal y apertura. Esta lente termográfica presenta una distancia focal de 75 mm junto con una gran apertura F1.0. Una apertura más grande recoge más energía de radiación infrarroja. Puede aumentar eficazmente la relación señal-ruido para la captura de imágenes infrarrojas en condiciones de trabajo con poca luz.

2. Compatibilidad de detectores. Esta lente detectora de 17 μm logra un efecto de combinación perfecto con un detector infrarrojo térmico no refrigerado de 640 × 512. Ofrece un campo de visión horizontal de 8,3 grados y vertical de 6,6 grados para satisfacer las demandas de observación de escenarios de media y larga distancia.

3. Estructura óptica. La lente IR adopta un esquema de diseño de lente de atermalización óptica. Compensa el fenómeno de desenfoque térmico provocado por una amplia variación de temperatura y elimina la necesidad de una estructura de enfoque impulsada por motor.

4. Recubrimiento óptico e índice óptico. El revestimiento de óptica expuesta de alta definición aporta una transmitancia del 88 por ciento. Un valor de iluminación relativa superior al 96 por ciento garantiza un brillo homogéneo en toda el área de imagen. El índice de distorsión se mantiene en 0,85 por ciento para restaurar características reales de la escena para la salida de imágenes.

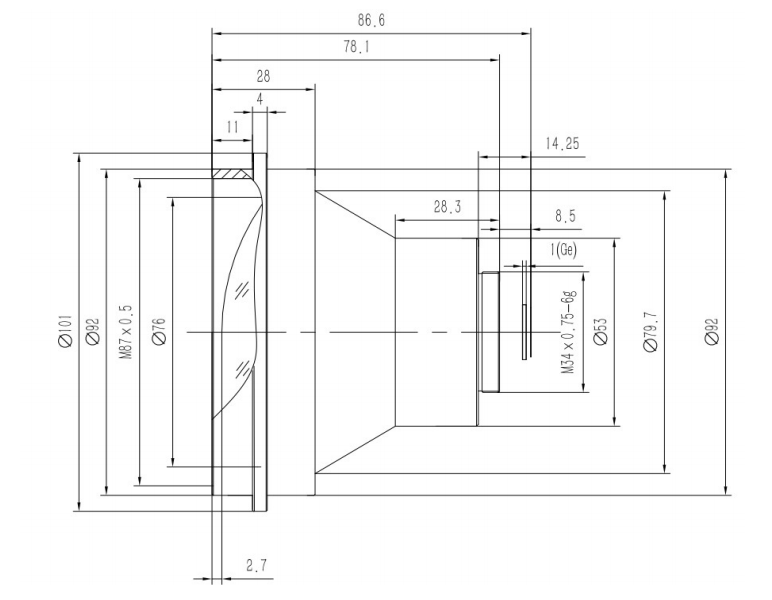

5. Especificaciones Mecánicas y Ambientales. Sigue la especificación de montaje M34 para una operación de instalación conveniente. El elemento frontal alcanza el nivel de protección de ingreso IP67. Su alcance de temperatura de trabajo cubre desde menos 40 grados centígrados hasta más 80 grados centígrados. El peso neto se sitúa cerca de los 475 gramos para facilitar la integración del sistema liviano.

Ventajas de rendimiento

1.Capacidad de imágenes atérmicas estable. La tecnología óptica BOSHI aplica tecnología de atermalización óptica pasiva en este objetivo infrarrojo de onda larga. La lente termográfica de 75 mm mantiene un estado de enfoque nítido dentro del alcance total de la temperatura de trabajo. Evita los riesgos de fallo provocados por las piezas de enfoque electrónico. También reduce el consumo general de energía del sistema y reduce la probabilidad de mal funcionamiento mecánico.

2. Excelente rendimiento óptico. El revestimiento de alta transmitancia de esta lente termográfica F1.0 garantiza una entrada suficiente de energía infrarroja. La iluminación relativa superior al 96 por ciento elimina el problema de las esquinas oscuras del marco de la imagen. La distorsión ultrabaja del 0,85 por ciento evita la deformación de la forma del objetivo. Sienta una base sólida para un trabajo preciso de medición e identificación de objetivos.

3. Fuerte adaptabilidad ambiental. El índice de protección del elemento frontal IP67 protege la parte central de esta lente óptica de atermalización contra el polvo, la lluvia y las salpicaduras de agua. La estructura mecánica robusta permite que la lente IR haga frente a condiciones climáticas exteriores complejas y duras.

4. Propiedad de integración amigable del sistema. La interfaz M34 estandarizada permite una rápida operación de ensamblaje mecánico. La característica liviana de 475 gramos reduce la presión de la carga útil para equipos montados en vehículos, dispositivos aéreos y aparatos infrarrojos portátiles.

5. Calidad de producción confiable. BOSHI Optical Technology finaliza el diseño óptico, el ensamblaje de lentes y la calibración del rendimiento dentro de fábrica. Cada lente detectora de 17 μm pasará por rigurosas pruebas de ciclo de temperatura e inspección de rendimiento óptico antes de la entrega del producto.

Campos de aplicación

1. Seguridad Fronteriza y Perimetral. Esta lente termográfica se puede montar dentro de cámaras de vigilancia térmica fijas. Admite la función de alerta perimetral de larga distancia. La lente de adaptación térmica de 640×512 detecta intrusos día y noche incluso en ambientes de oscuridad total.

2. Observación Térmica desde Vehículos. Esta lente óptica de atermalización F1.0 sirve como componente central del sistema de monitoreo por infrarrojos montado en el vehículo. Ejecuta tareas de detección de peligros en la carretera en condiciones de niebla, de noche y otras condiciones de mala visibilidad.

3. Carga útil del sistema no tripulado. Como unidad óptica clave de la cápsula infrarroja del UAV, este objetivo infrarrojo de onda larga de 75 mm realiza trabajos de patrullaje a media distancia. Apoya la misión de alerta temprana de incendios forestales y el negocio de monitoreo de vida silvestre.

4. Inspección de Temperatura Industrial. Cooperada con un detector infrarrojo térmico de 640 × 512, esta lente IR con clasificación IP67 admite la detección de temperatura para equipos eléctricos. También monitorea las condiciones de funcionamiento del horno para escenarios de aplicaciones de la industria pesada.

5. Dispositivos portátiles de observación térmica. Esta lente detectora de 17 μm se puede integrar en un monocular térmico portátil. Ofrece un rendimiento óptico confiable para operaciones de búsqueda y rescate, así como para misiones de campo al aire libre en condiciones climáticas complicadas.
