Descripción detallada del producto

1. Análisis de parámetros

Especificaciones ópticas:Lente infrarroja de 19 mm de distancia focal con apertura ultragrande F1.0. El campo de visión horizontal alcanza los 22,85°, lo que ofrece una distancia de detección y cobertura de escena equilibradas. La longitud de onda operativa cubre una ventana atmosférica infrarroja de onda larga de 8 ~ 12 μm, el espectro central para imágenes térmicas pasivas.

Compatibilidad del detector:Optimizado para detectores infrarrojos con resolución de 640 × 512 y paso de píxeles de 12 μm, que combinan perfectamente con los módulos de sensores térmicos no refrigerados convencionales.

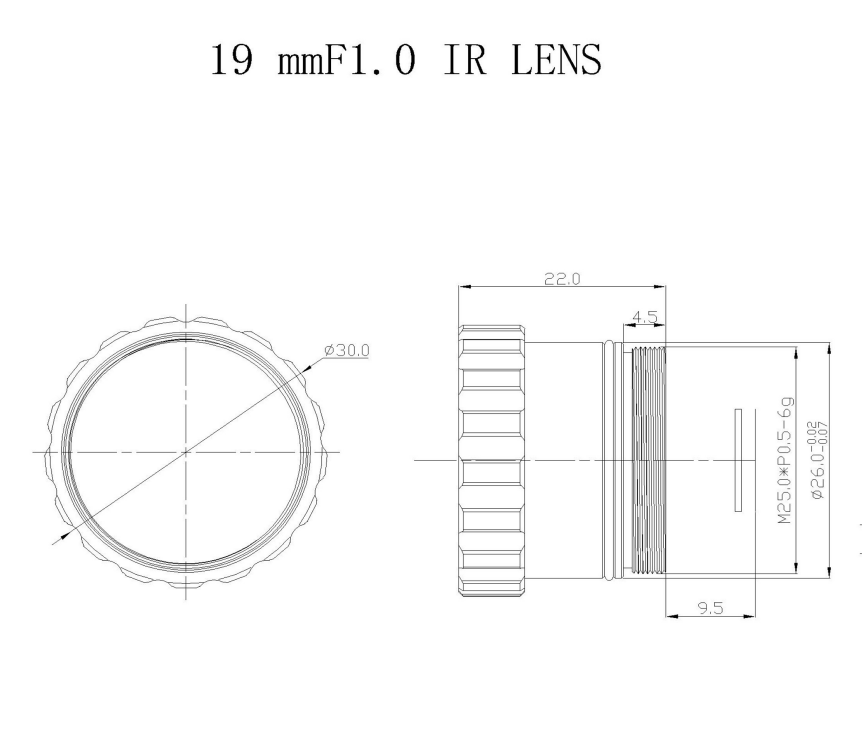

Parámetros mecánicos y ambientales:Montaje con rosca estándar M25 × 0,5 para un montaje cómodo. El rango de enfoque cubre desde 0,5 m hasta el infinito, lo que permite la observación tanto de cerca como de larga distancia. La temperatura de funcionamiento abarca -40 ℃ ~ +80 ℃, adecuada para escenarios de trabajo de frío extremo y altas temperaturas. El elemento óptico frontal alcanza el índice de protección de ingreso IP67.

Índices de Calidad Óptica:Óptica expuesta con revestimiento AR; transmitancia global ≥90%; iluminación relativa ≥86%; Distorsión controlada por debajo del -10%.

2. Ventajas de rendimiento

Colección de luz superior: la apertura ultragrande F1.0 mejora en gran medida la eficiencia de recepción de fotones infrarrojos, lo que permite que las cámaras térmicas capturen un claro contraste de temperatura en condiciones de bajo calor radiante.

Alta eficiencia óptica: ≥90 % de transmitancia junto con el revestimiento AR minimiza la pérdida de energía infrarroja; La iluminación relativa ≥86 % garantiza un brillo uniforme de la imagen desde el centro hasta el borde, evitando las esquinas oscuras.

Adaptabilidad a entornos hostiles: la estructura impermeable de la lente frontal IP67 evita salpicaduras de polvo y agua. El amplio rango de temperatura de trabajo suprime eficazmente la deriva térmica óptica y mantiene un rendimiento de imagen estable bajo fluctuaciones de temperatura.

Ajuste de enfoque flexible: el rango de enfoque de 0,5 ma ∞ permite cambiar entre inspección de objetivos de corta distancia y monitoreo de larga distancia. Distorsión controlable: una distorsión inferior al -10 % reduce la deformación geométrica de la imagen, lo que mejora la precisión de la medición para aplicaciones de detección de temperatura.

Interfaz estandarizada: la montura M25×0,5 admite una integración rápida con la mayoría de los conjuntos de cámaras térmicas con lentes IR no refrigerados.

3. Campo de aplicación

Seguridad perimetral y monitoreo de fronteras: la óptica de seguridad es un segmento comercial principal de Shanghai Silk Optical Technology Co., Ltd.. Se aplica a cámaras de vigilancia térmica para exteriores, que detectan intrusos día y noche sin luz visible, ideal para cercas de fábricas, límites de parques e inspección de fronteras.

Mantenimiento Predictivo Industrial: Montado en dispositivos de inspección térmica para verificar fallas de sobrecalentamiento de equipos de energía, cojinetes mecánicos, gabinetes eléctricos y sistemas de tuberías.

Sistemas de alerta temprana y prevención de incendios: se utilizan para el monitoreo de incendios forestales, la detección de riesgo de incendio en almacenes y la identificación anticipada de puntos anormales de alta temperatura.

Sistemas de visión térmica montados en vehículos: Sirven como visión auxiliar de conducción nocturna para vehículos especiales, detectando peatones, obstáculos y vida silvestre en completa oscuridad o niebla intensa.

Detección de conservación de energía en edificios: Equipado con cámaras termográficas portátiles para inspeccionar la pérdida de calor de las paredes del edificio, las fugas de aire y los defectos de aislamiento.

Cargas útiles del sistema no tripulado: integradas en vehículos aéreos no tripulados para estudios térmicos aéreos, monitoreo ambiental y misiones de búsqueda y rescate.
